111 двигатель мерседеса на каких моделях

О двигателях Mercedes-Benz W124 + отзывы владельцев

Немного истории: Обзор двигателей Mercedes-Benz W124

Автомобили Мерседес в кузове W124 выпускали в Германии с 1984 по 1996 год. В момент своего дебюта на автосалоне в Севилье W124 был представлен широкой публике с семью типами различных двигателей. Это модели: 200, 230E, 260E, 300E, 200D, 250D, 300D. Наличие буквы «Е» после цифр в названии модели бензинового авто в то время обозначало, что движок инжекторный. В 1993 году все семейство мерседесов в этом кузове стало именоваться Е-классом и буква передвинулась в начало названия модели. Двигателей с карбюратором больше не выпускалось, и обозначать разницу дополнениями в названии нужды больше не было. У дизельных вариантов модели пропала маркировка «D». На смену ей пришло дополнение в виде DIESEL, или TURBODIESEL.

В 1987 году в линейку двигателей дополнительно добавился 300D TURBO, а через год 200E и 250D TURBO.

В 1989 году вся серия дизельных двигателей была доработана с учетом требований программы «Дизель-89». В конструкции двигателя были обновлены предкамеры, и появился новый топливный насос. В результате, дымность выхлопа снизилась на 40%.

В 1990 году во всех вариантах кузова модели стал доступен 3.2 литровый бензиновый двигатель М104. В этом же году увидела свет модель 500Е с двигателем объемом 5 литров и мощностью 326 л.с. (Волчок)

В 1992 году сильно обновилась линейка бензиновых двигателей. В конструкции появилось по 4 клапана на цилиндр, при этом вместо конструктивно старых инжекторов была установлена новая электронная система впрыска топлива. В итоге, у всех бензиновых агрегатов выросла мощность, увеличился крутящий момент, понизился вредный выхлоп. Тогда же стала доступна новая версия 400E, комплектовавшаяся 4,2 литровым двигателем (коробка передач, разумеется, автоматическая). В конце 1992 года начали обновляться и дизельные движки. Моторы с пятью и шестью цилиндрами получили по 4 клапана на цилиндр. Движки с четырьмя цилиндрами и турбированные дизели, по-прежнему, имели два. Обновление улучшило показатели мощности двигателя и его крутящего момента, снизило расход горючего и показатели вредности выхлопа. Мотор у дизельных версий, как и у бензиновых, стал комплектоваться штатным катализатором.

Рассмотрим подробнее каждую модель двигателей использовавшихся на семействе W124.

Бензиновые

Появился в 1980 году и производился вплоть до 1993 года, пока его не заменил М111. Это был четырехцилиндровый двигатель под бензин.

Выпускался и в карбюраторном и в инжекторном варианте.

Устанавливаемый на W124, карбюраторный двигатель имел маркировку M102.924. Объем — 2,0 литра, мощность — 109 л.с, крутящий момент – 170 Нм. Устанавливался на W124 с 1984 по 1990 год (модель имела маркировку 200 и 200Т для S124)

Ставящийся в инжекторном варианте на W124, этот мотор имел маркировку M102.963. Объем этого движка – 2.0 литра, мощность – 122 л.с, крутящий момент – 178Нм. Устанавливался с 1988 по 1992 год (маркировка автомобиля — 200E)

Этот же двигатель комплектовал W124 в варианте M102.982. Объем – 2,3 литра, мощность – 136 л.с, крутящий момент – 205 Нм. Устанавливался с 1986 по 1992 год (маркировка автомобиля 230Е)

Шестицилиндровый бензиновый инжекторный двигатель. Выпускался в разных вариантах модернизации с 1985 по 1993 год.

М103Е26 – объем 2,6 литра. Модель W124 с таким мотором маркировалась как 260Е

М103.940 устанавливался с 1985 по 1992 год. С катализатором имеет мощность в 160 л.с. при 200 Нм. и без катализатора в 166 л.с. и 220 Нм.

М103.943 (1986 – 1992 гг) то же самое, но для W124 4Matic

М103Е30 – объем 3.0 литра. Модель W124 с таким двигателем маркировалась как 300Е

M103.980 устанавливался на W124 в 1985 году, не имел катализатора. Мощность – 188 л.с, крутящий момент – 260Нм

M103.983 устанавливался на W124 с 1985 по 1993 год. В этом варианте несколько выросла степень сжатия – до 9,2. В варианте с катализатором мощность составляла 180 л.с. с крутящим моментом в 250 Н.м, в варианте без катализатора те же 188 л.с. и 260Нм.

M103.983 – то же самое что и M103.983 – но в варианте полноприводной W124 4Matik.

Двигатели М102 и М103 весьма надежны и в нормальных условиях эксплуатации, при правильном и своевременном техническом обслуживании спокойно проходят по 500 и более тысяч километров.

Болячки: из проблем можно выделить частый засор в форсунках и, как следствие, нестабильность в работе движка. Форсунки, желательно, регулярно проверять и при необходимости менять. В таких моторах часто текут сальники коленвала и прокладка передней крышки. Маслосъемные колпаки лучше всего менять каждые 100 тыс. км. пробега, иначе будет расти расход масла. У этих моторов довольно слабая цепь ГРМ и звездочки привода. Как правило, они изнашиваются за 100-150 тыс. км. и требуется их ремонт.

Шестицилиндровый бензиновый инжекторный двигатель. Использовался для W124 в разных вариантах модернизации с 1990 по 1996 год.

M104E28 – объем 2,8 литра, мощность 193 л.с. (5500 об в мин), крутящий момент 270 Нм. Модель Е280 (1993 – 1996 гг) У модели 280Е (1992-93 гг) – мощность 197 л.с. (5800 об в мин), крутящий момент 265 Нм.

M104E30 – объем 3,0 литра, мощность 220 л.с. (6400 об в мин), крутящий момент 265 Нм. Модель 300Е-24 (1993 – 1996 гг)

M104E32 – объем 3,2 литра, мощность 220 л.с. (5500 об в мин), крутящий момент 310 Нм. Модель 320Е и Е320 (1992 – 1997 гг)

М104 отличная и уравновешенная модель двигателя. Но и он имеет некоторые врожденные дефекты. Возможна протечка масла из-под головки блока цилиндров, а так же по корпусу теплообменника у масляного фильтра. Все проблемы решаются заменой уплотнений. Двигатель несколько склонен к перегреву, как, впрочем, и все рядные шестерки. Соответственно, владельцу надо обращать особое внимание на чистоту радиатора. Еще одна распространенная неисправность – поломка вискомуфты. Она тоже может вызвать перегрев.

Четырехцилиндровый бензиновый инжекторный двигатель. Использовался для W124 в разных вариантах модернизации с 1992 по 1995 год.

M111E20 – объем двигателя 2.0 литра, мощность 136 л.с. (5500 об в мин), крутящий момент 190 Нм. Модель 200Е (1992 – 1993 гг) и Е200 (1993 – 1995 гг)

M111E22 – объем двигателя 2.2 литра, мощность 150 л.с. (5500 об в мин), крутящий момент 210 Нм. Модель 220Е (1992 – 1993 гг) и Е220 (1993 – 1995 гг)

Пожалуй, один из самых удачных двигателей того времени. Из недостатков можно отметить частую течь масла из за износа прокладки головки блока цилиндров – лечится заменой. При большом пробега может наблюдаться потеря мощности. Проблема решается заменой воздухомера, который начинает плохо работать через 100 тыс. пробега. Двигатели М111 довольно шумные. Часто приходится менять свечи зажигания. Помпу приходится менять каждые 100 тысяч.

8-ми цилиндровый бензиновый двигатель. Устанавливался в кузов W124 с 1990 по 1997 год. Это двигатель с алюминиевым блоком цилиндров. В его конструкции легкосплавные поршни и кованые шатуны. Имеет два распредвала и две головки с 16 клапанами на каждой.

M119 4.2л — мощность 275 л.с. (5700 об в мин), крутящий момент 400 Нм. (3900 об в мин). Модель 400Е (1992 – 1993 гг) и Е400 (1993 – 1997 гг)

M119 5.0л — мощность 322 л.с. (5700 об в мин), крутящий момент 479 Нм. (3900 об в мин). Модель 500Е (1990 – 1993 гг) и Е500 (1993 – 1997 гг)

M119 6.0л — мощность 376 л.с. (5700 об в мин), крутящий момент 580 Нм. (3900 об в мин). Модель Е60 AMG (1995 – 1997 гг)

Большой мощный двигатель для любителей стремительной езды. При большом пробеге мотора может возникнуть стук, который издают гидрокомпенсаторы, при недостаточном поступлении к ним масла. Лечатся эти неисправности , заменой пластиковых коннекторов подвода масла. Цепь ГРМ приходится менять каждые 100-150 тыс. км. пробега. В целом двигатель надежный и мощный. При хорошем уходе имеет ресурс порядка 500 тыс. км.

Дизельные

OM601. Четырехцилиндровый двигатель под дизель объемом 2,0 л. Устанавливался на W124 с 1984 по 1992 год. Мощность двигателя 72 л.с. (4200 об в мин), крутящий момент 130 Нм. (2800 об в мин). Модель 200D (1984 – 1992 гг)

Читать еще:  Датчик температуры двигателя land rover

OM602. Пятицилиндровый дизельный двигатель объемом 2,5 л. Устанавливался на W124 с 1984 по 1992 год. Мощность двигателя 90 л.с. Модель 250D (1984 – 1992 гг)

OM603. Шестицилиндровый дизельный двигатель объемом 3,0 л. Устанавливался на W124 с 1984 по 1992 год. Мощность двигателя 109 л.с. (4600 об в мин), крутящий момент 185 Нм. (2800 об в мин). Модель 300D (1984 – 1992 гг)

OM604. Четырехцилиндровый дизельный двигатель объемом 2,0 л. Устанавливался на W124 с 1993 по 1996 год. Мощность двигателя 94 л.с. (5000 об в мин), крутящий момент 150 Нм. (3100 об в мин).

OM605. Пятицилиндровый дизельный двигатель объемом 2,5 л. Устанавливался на W124 с 1993 по 1996 год. Мощность двигателя 111 л.с. (5000 об в мин), крутящий момент 170 Нм. (3000 об в мин). В варианте турбодизеля имел мощность 148 л.с. и крутящий момент в 208 Нм.

OM606. Шестицилиндровый дизельный двигатель объемом 3,0 л. Устанавливался на W124 с 1993 по 1996 год. Мощность двигателя 134 л.с. (5000 об в мин), крутящий момент 210 Нм. (2200 об в мин). В варианте турбодизеля имел мощность 174 л.с. и крутящий момент в 330 Нм.

Отзывы владельцев

Вот некоторые отзывы тех владельцев, кто предпочитает старенькие W124 новым корейцам, или отечественным автомобилям:

Уровень комфорта даже у самого старого Мерседеса W124 намного лучше чем у большиства современных дешевых авто – пусть не обижаются на меня их владельцы. Если, не дай бог, случиться попасть в ДТП, предпочту быть в 124 ом. Расход по горючке – 11-12 литров. Кузов пришлось слегка подлатать и подкрасить. Привел машину в порядок и наблюдаю в зеркала, как люди оборачиваются мне в след – ведь 124 это я классика!

Езжу на 230Е 92 года выпуска. Влюбился в авто, со второго взгляда. По ходовой вопросов вообще никаких, но текут ГУР, помпа, масляный датчик. При покупке обязательно смотрите кузов, дороже всего его восстанавливать.

Пишу о бывшей, к огромному сожалению, машине. Е320 95 г.в. Покупал немного битую. Полностью восстановил. По сравнению с предыдущей бехой с 3,2 движком, эта оказалась просто зверь! Жаль, но пришлось продать. Пусть на меня не обижаются все поклонники Мерседесов, но МБ в 124 кузове был лучшим в этом классе автомобилей. Конечно, это только мое мнение..

Классика: Mercedes-Benz 3.0 TD OM606.962

Проблемы и надежность двигателя Mercedes OM606 (#461016)

Инженеры компании Daimler первыми создали дизельный двигатель с четырьмя клапанами на цилиндр. Это был рядный 6-цилиндровый OM606, представленный в 1993 году. Вслед за ним дебютировали 4- и 5-цилиндровые моторы. Все эти двигатели стали последними форкамерными дизелями Mercedes, выпуск «четверок» завершили в 1998 году, а «пятерок» и «шестерок» — в 2001 году.

Блоки этих двигателей чугунные, с гильзами цилиндров. Привод ГРМ и ТНВД осуществляется одной двухрядной цепью.

Младший 4-цилиндровый OM604 выпускался только в атмосферных вариантах объемом 2,0 и 2,2 литра, мощностью от 74 до 94 л.с. За впрыск топлива на «четверках» отвечал роторный одноплунжерный насос Lucas EPIC распределительного типа с электронным управлением. Это капризный и требовательный к топливу насос.

«Пятерки» и «шестерки» оснащались рядными ТНВД Bosch с механическим (только на W124) или электронным управлением. Были как атмосферные, так и турбированные версии. 5-цилиндровый OM605 развивал от 111 до 148 л.с. 6-цилиндровый OM606 выдавал от 134 до 174 л.с.

На нашем YouTube-канале вы можете посмотреть разборку двигателя OM606.962, снятого с Mercedes W210 1998 года выпуска. Двигатель поврежден – у него пробит поддон. Такой двигатель стоял не только на «ешке», но и на «Гелендвагене» и на «стосороковом».

Ресурс и надежность старых дизелей Mercedes

Дизели Mercedes очень надежны механически. Они действительно легко отхаживают по миллиону км и более. Если, конечно, получают более-менее качественное обслуживание, неплохое масло и не самую грязную солярку.

Хотя считается, что форкамерные дизели Mercedes c 4-мя клапанами на цилиндр (конкретно, OM604, OM605 и OM606) капризнее своих предшественников.

Этот дизель до сих пор интересует тюнеров, ведь с него относительно просто «по приколу» можно снять от 300 до 500 л.с. Достаточно поколдовать с турбиной (установить высокопроизводительную) и с давлением впрыска.

Подсос воздуха

Критики заслуживают топливопроводы, которые на этих моторах перешли на быстросъемные соединения, полупластиковые трубки и шланги, завальцованные штуцера и клипсы-защелки. Они не долговечны, изнашиваются, трескаются – в результате в подкапотном пространстве местами наблюдаются подкапывания солярки и возникают подсосы воздуха. Знатоки говорят, что конкретно этих двигателей без подсосов воздуха уже не существует. Но даже с пузырьками воздуха в топливных трубках двигатель OM606 уверенно заводится, но троит и дергается при работе. Для борьбы с подсосами воздуха желательно менять все трубки и уплотнительные колечки. Они сейчас и по оригиналу стоят недорого.

Подтупливание двигателя

Двигатель OM606 (OM605) с турбиной может подтупливать, сильно терять тягу или впадать в аварийный режим из-за проблем с вакуумом и вакуумными клапанами (их у него два, на турбину и на клапан EGR; номер A0005450427).

Также неполадка может заключаться в неисправности датчика давления наддува и даже забитых фильтрах-влагоотделителях (A0000780956) на магистралях электровакуумных клапанов.

Корпус топливного фильтра

На корпусе топливного фильтра топливные трубки подключены через резиновые колечки. Со временем колечки теряют эластичность и начинают пропускать воздух. При этом за время ночного простоя солярка просто убегает в бак, система завоздушивается. Запуск двигателя усложняется, т.к. после поворота ключа в замке зажигания нужно время на прокачку топлива.

Коромысло натяжного ролика

При замене натяжного ролика ручейкового ремня неопытные мастера нередко срывают резьбу в крышке ГРМ под крепежной болт. В итоге приходится менять крышку ГРМ или что-то изобретать для вкручивания болта.

EGR
Двигатели OM604-OM606 снабжены системой рециркуляции выхлопных газов. Она довольно простая и обычно не доставляет хлопот. На атмосферных моторах этого семейства она без проблем работает десятилетиями.

На турбированных версиях клапан EGR оснащен датчиком его положения (B28/3). Датчик может выйти из строя из-за разрушения контактных дорожек, при этом двигатель уйдет в аварийный режим. На диагностике будет обнаружена ошибка, указывающая на ошибку положения клапана EGR.

Сам клапан EGR управляется вакуумом при помощи электромагнитного пневмоклапана, также известного как «трандьюсер» или преобразователь давления. Соответственно, проблемы с EGR и сопутствующие неполадки в поведении двигателя возникают при утечках вакуума или неисправности клапана.

Для отключения EGR с электронным датчиком его положения нужно перепрошивать и перепаивать ЭБУ. Если EGR без обратной связи, то будет достаточно установки обманки в электропроводку, установки заглушки на пути рециркулирующих газов и глушения вакуумной трубки.

Турбина

На турбинованном двигателе OM606 установлен турбокомпрессор BorgWarner K14. Без управляемой геометрии, просто с перепускным клапаном. Турбина очень надежная, живучая. Может пережить даже эксплуатацию на довольно посредственном масле.

ТНВД
Подачу и впрыск топлива обеспечивает рядный ТНВД Bosch. На атмосферном двигателе OM606, который дебютировал и устанавливался на Mercedes W124, нет никакой управляющей электроники, т.е. двигатель вообще без «мозгов». На других «Мерседесах» двигатель OM606 уже идет с «мозгами», ТНВД по сути такой же, но с электронным управлением, и электронной педалью газа. Кстати, двигатель с ЭБУ можно установить на более старый Mercedes (например, мотор с W210 на W124) и заставить его работать без каких-либо проблем. Нужно лишь поставить ТНВД с механическим управлением. Крепления на насосах и блоках совершенно одинаковые. При переделке на механический ТНВД даже турбированные OM605 или OM606 будут работать абсолютно штатно, но потребуется небольшое «накручивание» подачи топлива.

ТНВД надежные и неприхотливые, они рассчитаны на работу на некачественной солярке и легко отхаживают по полмиллиона км. Износ ТНВД обычно можно услышать по хорошо слышимому шуму на оборотах до 1500 об/мин без нагрузки на двигатель.

Также бывают случаи нарушения регулировки самого ТНВД, из-за чего обычно увеличивается подача топлива и форсунки начинают стучать. Этот стук проходит при ослаблении штуцеров форсунок, когда часть топлива просто стравливается наружу.

Читать еще:  Двигатель bmp что это

Выбрать и купить топливный насос (ТНВД) для дизельного двигателя Mercedes-Benz вы можете в нашем каталоге контрактных моторов.

Течь масла и топлива по ТНВД
Рядный ТНВД Bosch простой и надежный. В нем по одному плунжеру-поршеньку для форсунки каждого цилиндра. Плунжеры нагнетают давление и подают топливо в необходимом количестве. Даже через полмиллиона км этот ТНВД работает исправно, износа не наблюдается.

Что случается чаще, так это течь ТНВД топливом и маслом через резиновые уплотнения и колечки, которые расположены под крышками, в штуцерах топливопроводов.

Все эти уплотнения доступны в продаже, стоят недорого и меняются довольно просто.

Форсунки

Форсунки двигателей OM604-OM606 (а также OM601-OM603) предельно простые. По сути это корпус, внутри которого находится игла, подпираемая пружиной. Игла поднимается, открывая распылитель, под действием давления топлива. Форсунки нуждаются в регулировке на открытие при правильном давлении. Правильное давление срабатывания – порядка 135 бар.

Регулировка производится проставкой между пружиной и иглой: толщина проставки влияет на открытие форсунки в зависимости от давления топлива.

Благодаря простоте конструкции и невысокому давлению дизтоплива форсунки служат практически вечно и очень недороги в ремонте. При износе они стучат на холодном двигателе.

Выбрать и купить топливные форсунки механические или форсунки электрические для дизельного двигателя Mercedes-Benz вы можете в нашем каталоге контрактных моторов.

Форкамеры

Форсунки впрыскивают топливо в форкамеры (предкамеры, не путать с вихрекамерами), помещенные в ГБЦ. Сюда же (в форкамеры) проходят и свечи накаливания. Сначала топливо-воздушная смесь воспламеняется именно тут, давление в камере нарастает и выталкивает газы и несгоревшее топливо в камеру сгорания. Там они смешиваются с воздухом и сгорают полностью. В итоге форкамерный дизель сжигает топливо в два этапа. Само горение происходит не мгновенно, а за некоторые промежуток времени. Все это нужно ради плавного увеличения давления в камере сгорания и уменьшения шума.

Форкамеры помещены в ГБЦ без каких-либо прокладок, сверху прижимаются специальными гайками. В них ввинчены форсунки и посажены на медные огнеупорные шайбы.

С форкамерами бывают неприятности: из-под них могут прорываться газы. Но обычно случается это из-за гидроудара, когда во впуск попадет вода или если форсунка нальет слишком много топлива.

Также из-за льющей форсунки или слишком раннего впрыска в форкамере может разрушиться и отвалиться рассекатель – небольшая перегородка, стоящая на пути впрыскиваемого топлива. Фрагмент рассекателя затем будет греметь в форкамере при работе двигателя. Форкамеру придется снимать (а перед этим нужно снять свечи накаливания) и менять. Для съема нужен специальный шлицевой ключ, которым откручивается гайка форкамеры.

Свечи накала

Свечи накала играют большую роль в успешном запуске форкамерного дизеля. Они накаливаются в течение нескольких минут после запуска двигателя – до тех пор, пока антифриз в районе ГБЦ не прогреется до 20°С.

Если хотя бы одна свеча накаливания выйдет из строя, то форкамерный дизель сразу даст знать об этом неуверенным запуском и пропусками воспламенения.

Замена свечей накаливания на двигателе OM606 – задача непростая. Во-первых, свечи 2-, 3- и 6-го цилиндров труднодоступны (мешают трубопроводы от ТНВД и корпус масляного фильтра). Во-вторых, свечи обламываются при усилии более 45 Нм. То есть, если свечи хотя бы слегка прикорели, то обязательно сломаются пополам. Тогда их придется высверливать. Сегодня эту операцию проводят без снятия ГБЦ.

Цепь ГРМ

Двойная цепь газораспределительного механизма от коленвала приводит ТНВД и выпускной распредвал. А выпускной распредвал приводит впускной при помощи шестеренчатого привода. Считается, что цепь ГРМ на двигателях OM604-OM606 склонна растягиваться. Однако случаев ее замены не много, а меняется она без особых сложностей. Она может пройти порядка 500 000 км. Значительное растяжение цепи на этом двигателе – это увеличение ее длины хотя бы на 3 мм. В этом случае цепь будет греметь, а также возникнут отклонения в параметрах впрыска топлива.

Растяжение цепи можно проверить по меткам на коленвале и распредвале: они должны совпадать с расхождением не более чем на 3°.

Цепь меняется не сложно, но желательно вместе с ней менять направляющие и даже звезды.

Здесь по ссылкам вы можете посмотреть наличие на авторазборке конкретных автомобилей Мерседес Е-класса, Мерседес S-класса и других моделей и заказать с них автозапчасти.

111 двигатель мерседеса на каких моделях

Этот автомобиль даже поклонников Mercedes-Benz делит на два непримиримых лагеря. Одним приземистое клиновидное купе броского оранжевого цвета представляется лучшим воплощением “зубильного” стиля в дизайне спорткаров, под знаком которого прошли 70-е годы. Другие ровно эту же машину называют безвкусной поделкой и неумелым подражанием итальянским суперкарам той эпохи.

Можно, конечно, банально сказать, что истина где-то посередине. Но это ведь и правда слишком банально… Мне же, прежде всего, кажется любопытным вот что. В спорах о Mercedes-Benz С111 часто забывают, что под этим индексом скрывается не один, а сразу четыре автомобиля, причем последний от первого отличается как суп от каши.

Первый вариант 111-го с поднятыми фарами

Это сегодня на каждом крупном автомобильном салоне сверкают десятки футуристических концептов и прототипов. Их задача не столько заглядывать в будущее, сколько прибирать к рукам настоящее — привлекать публику на стенды с серийной продукцией того или иного бренда. При этом толпы концептов нивелируют ценность и очарование этого не слишком рационального автомобильного явления.

Сорок лет назад все было иначе. Каждый концепт становился событием.

Так, Франкфуртский салон 1969 года однозначно превратился в выставку одной премьеры — Mercedes-Benz C111. Слухи о том, что фирма из Штутгарта готовит нечто невероятное, просачивались в прессу сравнительно давно, но реальность превзошла даже наиболее смелые ожидания.

Франкфурт-69. Как будет «яблоку негде упасть» на немецком?

Нужно просто представлять себе модельную гамму Mercedes-Benz рубежа 70-х — отменно успешную с коммерческой точки зрения, но довольно консервативную по имиджу и дизайну — чтобы понимать насколько непривычно смотрелась трехлучевая звезда на оранжевом капоте С111.

Впрочем, стоп. Сами “мерседесовцы” называли цвет купе “Розовое вино” (видимо, кто-то в департаменте дизайна страдал дальтонизмом), да и капот у 111-го не спереди, а в задней части кузова. Причем в его недрах скрывался крайне необычный силовой агрегат.

В конце 60-х многие автомобильные компании реально заинтересовались возможностями революционного роторно-поршневого мотора конструкции Феликса Ванкеля. Лицензию на производство двигателя такого типа приобрел ряд крупных автомобильных компаний, включая NSU, Citroen, American Motors Corporation.

Это уже «вторая часть» концепта – дизельная…

Сильные стороны ротора (это, прежде всего, высокий мощностной потенциал при скромном рабочем объеме и компактных размерах) заинтересовали и специалистов Mercedes-Benz. Но прежде в Штутгарте решили проверить ротор в среднемоторном шасси экспериментального спорткара, получившего имя Mercedes-Benz C111.

Трехкамерный роторно-поршневой двигатель рабочим объемом всего 1,8 л, выдавал 280 л.с.! Это было, пожалуй, самой важной (но не единственной) инновацией 111-го.

Двери, конечно же, «крылья чайки»

“Лаборатория на колесах”, как называли оранжевое (то есть винно-розовое) купе в Mercedes-Benz, получила стеклопластиковый кузов и новую схему передней подвески. Забегая вперед замечу, что только последняя в итоге и протоптала дорожку к серийным моделям, став основой передней подвески нового S-класса в 116-м кузове. Однако на франкфуртском салоне 1969-го первый за более чем 80 лет среднемоторный Mercedes-Benz обещал, как казалось, много больше.

Надо сказать, в Штутгарте с самого начала отказывали С111 в серийных перспективах. Публика, правда, посчитала это простым заигрыванием, хитростью для разжигания спроса. Тем более, что всего через полгода после Франкфурта в мартовской Женеве состоялась премьера доработанной версии оранжевого суперкара.

Несмотря на то, насколько ярко и необычно выглядел первый вариант, он все же напоминал немного грубоватый тестовый прототип: боковые стекла гоночного типа, незавершенная задняя часть кузова. С111-II уже избавили от недоделок — основательно вылизанный с точки зрения аэродинамики, с доработанным дизайном и вниманием ко всем возможным деталям, этот автомобиль, казалось, готов к переезду с подиума автосалона в шоурум.

Еще круче стала динамика. На этот раз четырехкамерный Ванкель выдавал на стенде 350 л.с., а на трассе обеспечивал разгон до 100 км/ч за 4,8 секунды и максималку 300 км/ч! Для 1970 года это было столь же фантастично и реально одновременно, как и высадка на Луну, состоявшаяся, к слову, за несколько недель до премьеры первого варианта С111.

Читать еще:  Газогенераторный двигатель своими руками

Если бы в то время существовал интернет и электронная почта, то сервер Mercedes-Benz рухнул бы от потока обращений и запросов. Вместо этого, компанию засыпали письмами, часто с приложенными чеками, и требовательными звонками от клиентов: “Почем? А главное – когда?”.

На самом деле, в Штутгарте и не думали хитрить. Производство Mercedes-Benz C111, даже мелкосерийное, не значилось в планах. Но настойчивость состоятельной публики едва не заставила руководство передумать. Один из членов совета директоров Mercedes-Benz Хайнц Хоппе, до этого руливший американским филиалом, утверждал, что, как минимум, тысячу С111 в США раскупят даже прежде, чем будет объявлена цена, какой бы высокой она по факту ни оказалась.

Моторный отсек дизельного концепта

Всего за пятнадцать лет до этого в столь же непростых раздумьях руководство “трехлучевых” решало серийную судьбу оригинального “Крыла чайки” — Mercedes-Benz 300 SL (W198). Тогда большие немецкие боссы сказали “да” и не ошиблись. Сейчас они все-таки выдавили из себя “нет” и, как показало время, вновь сделали правильный выбор.

Среди участников рекордных заездов в июне 76-го и Эрих Ваксенбергер (справа у открытой двери), инженер, создавший 300 SEL 6.3

Во-первых, у порога уже топтался топливный кризис, а главное, сам двигатель Ванкеля не оправдал кипы возлагаемых надежд, став головной болью для всех автомобильных компаний, которые подписались на его выпуск. Страшно представить, каких бы репутационных потерь Mercedes-Benz стоила даже тысяча ультрадорогих, ультрабыстрых и ультракапризных купе С111.

Не получив путевку на конвейер, 111-й, впрочем, не отправился в музей. По-крайней мере, сразу. Забраковав роторно-поршневой мотор, в Mercedes-Benz переключились на «план Б» — программу массовой дизелизации. В середине 70-х в Штутгарте взялись за активное продвижение двигателей такого типа. А как проще и эффективней продемонстрировать преимущества дизельных моторов, если не на гоночной трассе?

Дизельный С111-II штампует рекорды на трассе Нардо, июнь 1976

Mercedes-Benz С111-II оснастили 3,0-литровым дизелем 617-й серии от модели W115. В отличие от обычного седана, мощность подняли более чем вдвое – с 80 до 190 л.с. Спасибо турбонаддуву и промежуточному охладителю. С 12 по 15 июня 1976-го на испытательном треке Нардо в Италии Mercedes-Benz C111-IID за трое суток установил в общей сложности 16 мировых рекордов скорости, доказав что дизель – это не только что-то медленное, шумное и дымное.

Пройдет полтора года, и в апреле 1978-го на трассу Нардо выйдет еще более мощный и совершенный вариант 111-го. Mercedes-Benz C111-III получил не только форсированный до 230 л.с. турбодизель, но и новый аэродинамический кузов. Машина также сменила броскую оранжевую окраску на фирменный гоночный серебристый.

Дизель в аэродинамичной обертке — С111-III

Логично, ведь и динамика машины подходила гоночному прототипу. Максималка далеко за 300 км/ч при расходе топлива в 15 литров на 100 км. Третий вариант 111-го добавил в трофейный кабинет фирмы еще девять рекордов скорости.

Наконец, последняя инкарнация рекордомобиля – Mercedes-Benz C111-IV дебютировал спустя десять лет после появления оригинального концепта.

Внешне в этой приземистой серебристой ракете, с дополнительными антикрыльями, спойлерами и специальными аэродинамическими профилями, сложно узнать родственника элегантного купе из Франкфурта-69. Зато 4,5-литровый, и на этот раз бензиновый, мотор выдавал 500 л.с. Благодаря чему под натиском С111/IV пал абсолютный рекорд испытательного трека Нардо – 403,978 км/ч.

Четвертый вариант С111 — самый быстрый и самый непохожий на оригинал

Неплохая карьера для “лаборатории на колесах”. И пусть в итоге Mercedes-Benz С111 так и не стал серийным, но важность этого автомобиля сложно переоценить. Проект, увенчанный десятками рекордов, подтолкнул Mercedes-Benz к возвращению в гонки спортивных прототипов, а кроме того стал прообразом такой замечательной экзотики как, например, Isdera Imperator — еще одного отличного повода поспорить о вкусах.

О двигателе M111 EVO от Mercedes-Benz

Здравствуйте!
Сегодня хочу начать цикл заметок, посвященных двигателю Mercedes-Benz M111 EVO. В первую очередь потому, что он стоит у меня под капотом. Во-вторых, в этот двигатель внедрены несколько, для своего времени, передовых технических решений, которые и сегодня выглядят достаточно свежо. Взять хотя бы механический наддув с системой управления его давлением. Поэтому надеюсь, что будет интересно!

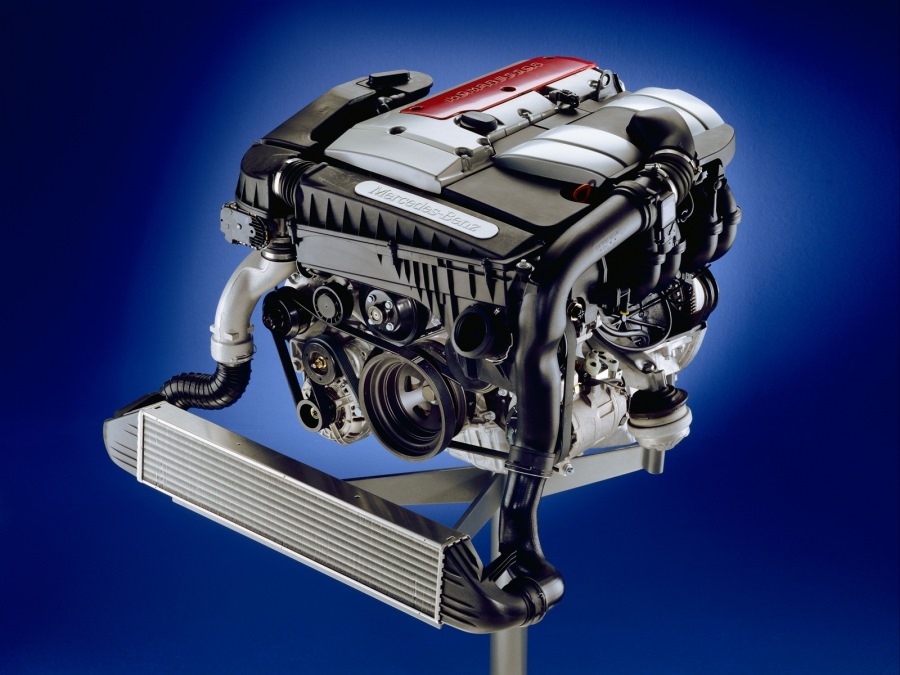

Двигатель M111 фирмы Mercedes-Benz выпускался с 1992 по 2006 год и является одной из наиболее распространенных и удачных моделей фирмы. Естественно, в процессе выпуска двигатель многократно модернизировался и совершенствовался.

Широкое распространение получил двигатель, оснащенный системой механического наддува типа Рутс. Такие автомобили получили в названии приставку Kompressor и в разное время оснащались двумя моделями механического компрессора Eaton M62 и M45. Отличия между ними заключалось в приводе вала компрессора: постоянный M45 или подключаемый, при помощи электромагнитной муфты, M62.

В 2000 году мотор пережил основательную модернизацию, в результате чего основательно переработана конструкция более чем 150 деталей. В итоге модернизированный двигатель получил обозначение M111 EVO (Evolution – эволюция, дальнейшее развитие).

Основные изменения конструкции двигателя:
— кронштейн крепления генератора, компрессора и натяжного ролика поднят на 15 мм, для адаптации к изменению блока цилиндров двигателя;

— блок цилиндров дополнен ребрами жесткости для снижения шума, для установки новой 6-ти ступенчатой коробки передач увеличен фланец крепления;

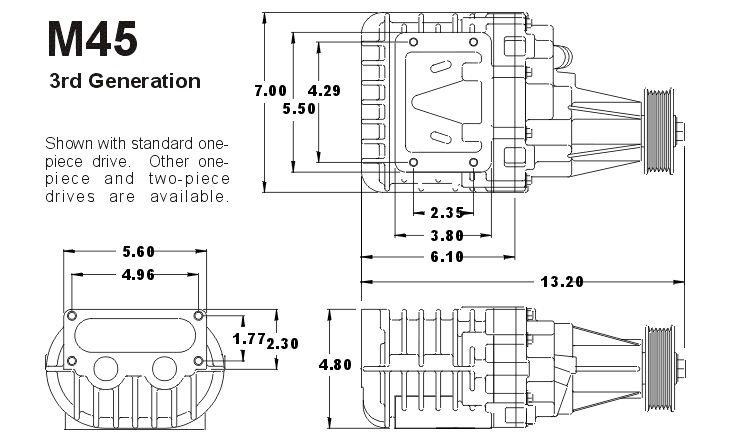

— использование компрессора Eaton M45 для двигателей с механическим наддувом, который обладает значительно сниженным уровнем шума работы подшипников. От электромагнитной муфты включения компрессора решено отказаться, по причине стремления к снижению веса двигателя и повышенного шума работы привода на холостом ходу;

— выбросы вредных веществ с отработавшими газами соответствуют нормам Евро-4;
— измененная, очень компактная форма камеры сгорания;
— каналы в головке блока цилиндров оптимизированы с аэродинамическими характеристиками, чем улучшено наполнение цилиндров, сечение каналов овальное;
— изменена форма днища поршня для повышения степени сжатия;

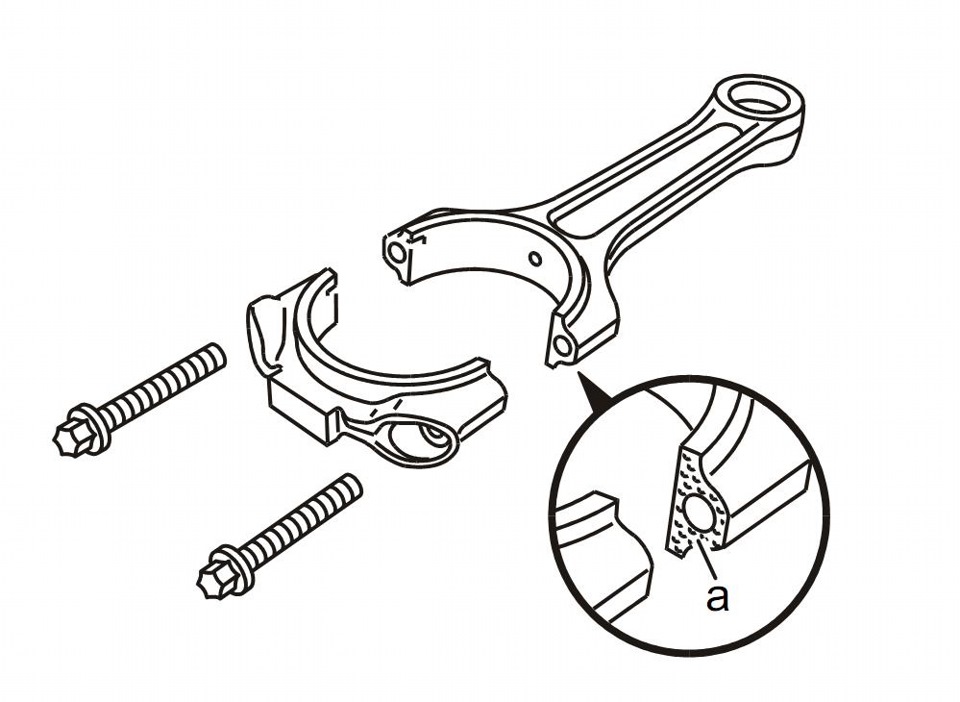

— применение шатунов с заданной линией излома. Шатун выполнен как единая кованая деталь и имеет на нижней головке заданную линию излома, по которой он разламывается, только после этого производится обработка поверхности под вкладыши. Данное мероприятие повышает точность соединения;

— система управления двигателем фирмы Siemens (ME-SIM4);
— индивидуальные катушки зажигания;
— датчик положения распределительного вала для 1 цилиндра с целью оптимального зажигания при холодном запуске и для определения состояния фазовращателя распределительного вала;
— функция быстрого запуска;
— сокращено время достижения катализатором рабочей температуры;
— новые топливные форсунки фирмы Siemens, топливная система отличается отсутствием обратного слива (М111.958/983) и новым демпфером давления;

— дроссельная заслонка с электронным управлением фирмы Bosch с обратной связью;
— полностью пересмотрена конструкция впускного коллектора: применен новый поглотитель шума в виде перфорированных перегородок и пластиковых камер, внедрен специальный демпфер пульсаций воздушного потока, использован новый многокамерный демпфер для снижения уровня шума;
— все детали внутри блока цилиндра вновь спроектированы;
— изогнутый поддон с повышенной высотой стенок и ребристой структурой;
— внедрен маслоотделитель;

— в электронной дроссельной заслонке, в области регулировочного клапана, выполнен канал, в котором циркулирует жидкость из системы охлаждения;
— новый датчик уровня масла в картере двигателя связанный с системой ASSYST;
— вторичный воздух проходит через термопленочный расходомер воздуха вместо непосредственной подачи в нагнетатель;
— формирование угла опережения зажигания осуществляется для каждого цилиндра и каждого рабочего цикла отдельно, адаптивное управление системой для предотвращения детонационного сгорания, двойное адаптивное лямбда-регулирование;
— использована система бортовой диагностики On-Board-Diagnose (OBD-II);
— иридиевые свечи зажигания с увеличенным до 100 000 км интервалом замены;
— для снижения шума при работе цепного привода все звездочки имеют прорезиненное покрытие;
— на картере выполнены дополнительные ребра;

Далее рассмотрим принцип управление наддувом этого двигателя, попробуем разобраться с системой подачи вторичного воздуха на компрессорном двигателе, интересна ошибка P0410 и что с ней делать.

Буду очень признателен за комментарии, уточнения, замечания!
