А17дврм для каких двигателей

Свечи А17ДВРМ, BRISK, Bosch

Данная статья посвящена выбору свечей на гранту, если придерживаться только официальных рекомендаций ВАЗа. Будут рассмотрены только свечи, указанные в Руководстве по эксплуатации.

По истечении 30 тыс. км на ТО2 необходимо менять свечи — об этом написано в сервисной книжке. И сразу же возникают муки выбора — какие свечи поставить на современную ладу. В официальном Руководстве по эксплуатации Granta лифтбек (Приложение 3) для 8-ми клапанного двигателя рекомендуются 3 вида свечей:

(1) А17ДВРМ ОАО «Роберт Бош Саратов»
(2) LR15YC-1 BRISK
(3) WR7DCX Bosch

Рассмотрим каждую из этих свечей.

(1) Свечи А17ДВРМ изготавливаются на заводе Бош в городе Энгельс Саратовской области.

В Авторевью есть старая статья 2002 года про этот завод. Если вкратце — был старый советский завод по выпуску промышленной керамики и запальных свечей, основанный в 1942 году. После развала союза завод (внезапно) пришел в упадок, по известным всем причинам. В 1996 году был выкуплен компанией Bosch. Вообще у Боша кроме Германии и России есть еще три свечных завода — в Индии, Китае и Бразилии. Как утверждается в той же старой статье, продукция всех заводов не отличается по качеству и идет не только на локальные рынки, но и на экспорт. Все процессы там автоматизированы, а функция людей сводится к перекладыванию материала из одного станка в другой. Вроде бы раньше с конвейера на ладах стояли свечи именно с этого завода.

(2) Свечи LR15YC-1 чешкой компании BRISK стоят в современных ладах. Компания чешская, но производство российское — в 2016 году был открыт завод в Тольятти, продукция с которого идет на конвейер. Я накатал на данных свечах 30 тыс. км без каких-либо проблем. Вот их состояние:

(3) Свечи Bosch WR7DCX (0242235530) сняты с производства в далеком 2004 году:

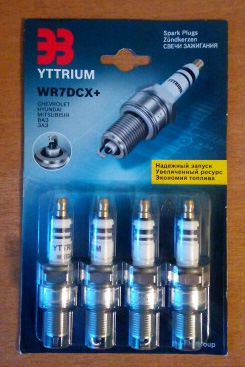

Им на замену пришли WR7DCX+. Возможно раньше они изготавливались в Германии, но сегодня в России я смог найти только изготовленные на том же заводе Бош в городе Энгельс:

Данные свечи я не рассматривал по двум причинам. Во-первых, о них нет ни слова в Руководстве. Во-вторых, скорее всего это просто те же А17ДВРМ ОАО «Роберт Бош Саратов», только в другой упаковке. Если вы приедете на ТО без своих свечей, возможно вам поставят эти свечи по умолчанию. Так же как с моторным маслом. Если приедете без своего, зальют Lada Professional 5w-40 или Lada Ultra 5w-40 (которые на самом деле были сначала Лукойл, а сейчас Роснефть).

Положительные и отрицательные отзывы можно найти по каждой из этих свечей. Я остановил свой выбор на BRISK LR15YC-1 по нескольким причинам. Во-первых, за 30 тыс. км и 1,5 года у меня не было никаких проблем с ними. За всё это время стартер только пару раз работал дольше обычного. Во-вторых, в статье Авторевью есть информация, что ЭБУ оптимизирован для работы со свечами, которые идут с конвейера. Эта статья доступна только по платной подписке, поэтому приведу здесь цитату:

««Мозг» системы зажигания, роль которого в нашем случае выполняет конт­роллер Январь-5.1, в зависимости от оборо­тов и от нагрузки изменяет угол опережения зажигания -в соответствии с заложенной в него программой, рассчитанной на штат­ные свечи ЭЗ А17 АВРМ.»

Статья старая, и на тот момент штатными были ЭЗ А17 АВРМ. Сегодня штатными являются BRISK LR15YC-1, и наверняка алгоритмы ЭБУ оптимизированы именно для этих свечей.

По данным свечам меня смущает только один момент. В интернете можно найти такое фото упаковки (взято тут):

Но мне удалось купить только в такой упаковке:

Полезная информация о свечах зажигания

Замена свечей зажигания на Ладе Калине – очень простая и не слишком затратная процедура. Впрочем, далеко не всегда необходима именно замена расходников, вполне возможно, старые свечи вам еще немного послужат.

Как часто надо менять свечи зажигания

Стандартная периодичность замены свечей зажигания на ВАЗе может колебаться в достаточно широких пределах – от 30 тысяч километров пробега для обычных (штатных) и до 80 тысяч для современных иридиевых и платиновых. Как и в случае с любыми другими расходниками, возможны колебания, основными факторами влияния на которые являются состояние двигателя и системы зажигания, качество топлива и характер эксплуатации автомобиля. К примеру, если вы часто ездите на небольшие расстояния по городу, то даже при условии нормальной работы всех систем автомобиля, свечи обычно довольно быстро покрываются черным нагаром, так как не достигают необходимой температуры для самоочищения.

Продиагностировать состояние свечей зажигания несложно. Делать это лучше визуально. Если вы обнаружили лишь незначительное потемнение и небольшой серовато-желтый или бледно коричневый налет на сухих электродах, не утративших свой формы, можете смело вернуть свечи на свое место и ездить дальше.

Если обнаружен существенный налет черного или белого цвета или оттенка ржавчины, замасливание – это уже повод задуматься об их замене или хотя бы очистке. Очистку можно произвести, замочив свечки в бензине или специальной жидкости и аккуратно удалив налет щеткой или тонкой наждачкой. При этом обязательно проверьте, какой зазор у свечей зажигания между электродами при помощи щупов. Он почти наверняка будет отличен от рекомендованных 1-1.1 мм. Для продолжения эксплуатации его надо восстановить, аккуратно подогнув боковой электрод. Но имейте в виду, что это скорее временная мера, после которой срок замены свечей зажигания пройдет гораздо быстрее, чем у новых.

Электроды лучше выбросить, если они:

• Сильно загрязнены
• Потеряли форму
• Оплавлены
• Обломаны
• Имеют повреждения на изоляторе

Кстати, такое их состояние обычно прямое свидетельство наличия более серьезных проблем, либо нежелания автовладельца вовремя производить ТО. Как и все другие расходники, свечи лучше менять регулярно и своевременно. Но какие лучше свечи зажигания для Калины?

Спасибо за подписку!

Какие свечи ставить в Калину

Заводом-изготовителем для Калины рекомендованы отечественные свечи типа А17ДВРМ (для 8-клапанных двигателей) и АУ15ДВРМ, АУ17ДВРМ (для 16-клапанных двигателей), а также их зарубежные аналоги. Например, для 8-клапанных авто подойдут свечи BRISK LR15YC (Чехия), BOSCH WR7DC (Германия), NGK BPR6ES (Япония), для 16-клапанных соответственно BRISK DR15YC, BOSCH FR7DCU и NGK BCPR6ES.

Все вышеперечисленные свечи одноэлектродные – именно такой тип опять же советует применять производитель. Ставить многоэлектродные аналоги (считается, что они дают лучшую дугу) не запрещается, только учтите, что стоить они будут немного дороже, а эффект вы можете и не заметить. Что касается иридиевых и платиновых свечей, то их основным преимуществом является длительный срок службы.

Свечи зажигания: свечной заводик

Свеча

Работодатель пушкинского Балды серьезно пострадал в погоне за дешевизной. И все же очередную экспертизу свечей зажигания мы решили посвятить недорогим изделиям, аналогам наших А17ДВРМ. Ведь именно такие свечи с шестигранником «на 21» поджигают смесь семейству вазовских восьмиклапанных моторов, а также множеству иномарок не первой свежести. А покупать на такие авто что-то утонченно-иридиевое нерационально. Поэтому решили ограничить расходы круглой суммой: не больше 100 рублей за свечу.

Удивило разнообразие в этом ценовом сегменте — множество не только брендов, но и вариантов конструкции. Да и стоимость покупки, даже при жестком ограничении сверху, различалась почти втрое. Что ж, так даже интереснее.

Классика и оригинальность

Мы закупили по два комплекта каждого типа. Основную массу составили классические одноэлектродные свечи: отечественные — марки Tsitron, «японцы» NGK и Denso и «европейцы» (судя по надписям на упаковке) BERU, Ween, HOLA. Но под наш ценовой критерий подошли и несколько не совсем обычных конструкций.

Во-первых, это чуть ли не единственная российская многоэлектродка — «ЭЗ-Standard Т17ДВРМ» Энгельсского завода, с тремя боковыми электродами. Во-вторых, за означенную сумму мы умудрились купить даже свечи с платиновыми электродами — Bosch Platinum WR7 DPX, причем самой интересной схемы: с тонким центральным электродом, полностью утопленным в корпус изолятора. В эту компанию вошел и чешский иттриевый Brisk — с заточенным на конус боковым электродом.

Насколько такие свечи лучше обычных (да и лучше ли?), покажет эксперимент. В качестве планки отсчета при проведении моторных испытаний мы взяли «классику жанра» — одноэлектродные «ЭЗ-Standard Т17ДВРМ». Сравнение проведем по четырем показателям: стабильность конструктивных параметров, результат комплексных моторных испытаний, экология, работа в нештатных ситуациях.

Спросим читателей

Зазоры и сопротивления

Для начала свечи обмерили, получив величины предустановленных искровых зазоров и электрических сопротивлений. Зачем? Чтобы сразу отсеять изначально негодные образцы. Таких на сей раз не оказалось (хотя прежде брак попадался). Кроме того, интересно оценить неравномерность конструктивных параметров по каждому бренду: чем она ниже, тем выше уровень производства.

Лучшими оказались NGK, Denso, а также Bosch. К сожалению, Tsitron показал невысокую стабильность, особенно на фоне лидеров.

Закончив с щупами и омметрами, мы перетасовали свечи и сформировали для каждого бренда новые комплекты: назовем их условно «хороший» и «обычный». Первый — из тех свечей, параметры которых наиболее близки к средним по выборке. Второй — из того, что осталось. Задавать уровень отсчета при моторных испытаниях будут два комплекта одноэлектродных свечей «ЭЗ-Standard А17ДВРМ».

Мощность, расход, токсичность

В какой мере качество и особенности свечей способны повлиять на характеристики двигателя? Отлавливать придется считаные проценты, поэтому нужны стендовые условия, чтобы полученные эффекты не съела погрешность измерений. Последовательно ставим каждый комплект на инжекторный мотор ВАЗ-2111 и в фиксированных режимах оцениваем изменение мощности, расхода топлива и токсичности отработавших газов относительно «ЭЗ-Standard А17ДВРМ».

Сначала прогнали на моторе «хорошие» комплекты, затем «обычные». Итоговый результат складывался из достижений обоих наборов. А разброс результатов должен был показать степень зависимости показателей двигателя от стабильности параметров свечей.

РЕЗУЛЬТАТЫ ПРОВЕРКИ СТАБИЛЬНОСТИ КОНСТРУКТИВНЫХ ПАРАМЕТРОВ

Среди классических свечей из «хороших» комплектов разброс по мощности и экономичности сравнительно невелик — до 2…3%, по экологии — чуть больше: до 7…9%. А вот «оригиналы» дали заметное улучшение параметров. Наиболее эффективными оказались платиновые Bosch, вторыми пришли на финиш — внимание! — отечественные трехэлектродные «ЭЗ-Standard»! Тут явно сработал принцип открытой искры, реализуемый в многоэлектродных схемах, о чем мы неоднократно писали (например, ЗР, 2006, № 10).

Brisk оказался только седьмым по моторным показателям.

Изюминка этих свечей — иттриевый сплав, но он в основном продлевает ресурс, не оказывая особого влияния на качество искрообразования. Заточив боковой электрод на конус, конструкторы, по нашему мнению, ошиблись. Подобная форма целесообразна, когда он заканчивается над центральным электродом (так у NGK и Denso). В этом случае образуется зона локального повышения интенсивности электрического поля и, стало быть, меняются условия искрообразования. А в варианте, предложенном Brisk, боковой электрод далеко выступает за центральный — и поэтому условия образования искры здесь практически не меняются.

Кстати, обратите внимание: при проверке «обычных» комплектов преимущество лидеров выражено сильнее! Потому совет: даже экономя, приглядитесь повнимательнее к лидерам. Чем меньше различаются параметры свечей, тем лучше поедет ваша машина!

Когда гаснут свечи…

Следующие два испытания. Мы всегда подчеркиваем, что за ограниченное время смоделировать в полном объеме все беды реального двигателя — отложения, износ свечей, холодные пуски и т. п. — почти невозможно. Но можно косвенно оценить устойчивость работы свечей в экстремальных условиях по тому, как они поведут себя при пониженном напряжении в бортовой сети. Например, при 9 В вместо привычных четырнадцати. Само собой, над топливным насосом и электроникой издеваться не будем: нас интересует только разница в поведении свечей. Потому переходим на стенд с карбюраторным мотором.

Таблицы открываются в полный размер по клику:

КОМПЛЕКСНЫЕ МОТОРНЫЕ И ЭКОЛОГИЧЕСКИЕ ПОКАЗАТЕЛИ

В этих испытаниях участвуют «лучшие». Итоги подтвердили результаты предыдущей серии — удачнее других выступили платиновые тонкоэлектродные свечи Bosch и отечественные трехэлектродки. Причем разброс между лидерами и аутсайдерами заметно вырос, особенно по токсичности отработавших газов.

Последний тест. Проверяем, при каком минимальном напряжении питания свечи продолжают искрить. Стендовый двигатель выводим на стабильные температурные параметры, а потом плавно понижаем напряжение до полного прекращения искрообразования. Лучший показатель по этому параметру вновь выдал Bosch, сдавшийся только на рубеже 5,88 В. А первым капитулировал Tsitron: 7,88 В.

РЕЗУЛЬТАТЫ ПРОВЕРКИ НАДЕЖНОСТИ В НЕШТАТНЫХ УСЛОВИЯХ

Балда не совсем прав!

Итоги — в таблицах. Неожиданность, причем приятная, одна: давненько российские изделия не выигрывали наших тестов. А здесь трехэлектродные и при этом недорогие свечи заняли второе место, вклинившись в группу признанных мэтров между Bosch и «японцами».

ИТОГИ ИСПЫТАНИЙ СВЕЧЕЙ ЗАЖИГАНИЯ

Даже недорогие свечи способны изменять поведение автомобиля.

А Балда, представьте себе, был не вполне прав! В погоне за дешевизной иногда удается отыскать и нечто достойное…

Терминология и методика

Внешняя скоростная характеристика. Характеризует изменение мощности (или крутящего момента) двигателя в зависимости от числа оборотов его коленчатого вала при полностью открытой дроссельной заслонке (для бензинового мотора).

Параметр мощности. Рассчитывается как среднее увеличение (уменьшение) мощности на всех замеренных точках внешней скоростной характеристики по отношению к базовому комплекту.

Параметр токсичности (отдельно по компонентам СО, СН, NОx). Рассчитывается как средние увеличения (уменьшения) содержания указанных токсических компонентов по отношению к базовому на всех точках нагрузочных характеристик.

Параметр экономичности. Рассчитывается как среднее увеличение (уменьшение) удельного расхода топлива на всех замеренных точках нагрузочных характеристик по отношению к базовому комплекту.

Усредненный моторный показатель аварийный. Принимается равным параметру экономичности.

Усредненный моторный показатель. Рассчитывается как взвешенная сумма параметров мощности и экономичности.

Усредненный показатель токсичности. Рассчитывается как взвешенная сумма параметров токсичности по всем компонентам.

В качестве базового был выбран комплект «ЭЗ-Standard А17ДВРМ». Перед расчетом итоговых показателей качества были приведены к стандартным условиям данные замеров и построены аппроксимации зависимостей, позволяющие использовать одни и те же точки сопоставления по нагрузке.

В каждом виде испытаний участники получали коэффициенты по пятибалльной шкале: 5 баллов за лучший результат и 1 балл — за худший. Остальные оценивались пропорционально положению в таблице. По итогам четырех видов испытаний определяли сумму коэффициентов (конструктивный, моторный, экологический, аварийный), которая и учитывалась при распределении мест.

Сами испытуемые

9 место: TSN, TSITRON, страна не указана

TSN, TSITRON

А17ДВРМ

Зазор — не указан

Ориентировочная цена (за 4 свечи) — 140 руб.

Свечи, продающиеся в полиэтиленовых пакетиках, то есть практически россыпью, — такое сейчас не везде встретишь! Низкий шестигранник, нечеткая маркировка, большой разброс по сопротивлениям и зазорам сразу вызвали опасения за результат. Применяемость указана на бумажке, прилепленной на пакетике. Итог — увы, явный аутсайдер…

TSN, TSITRON

+ Мотор работает, цена самая низкая.

— Проиграли всем и во всем.

8 место: HOLA, Нидерланды

S14

Зазор — 1,1 мм

Ориентировочная цена (за 4 свечи) — 175 руб.

Самые дешевые среди импортных свечей. Подробное описание, куча сертификатов — все это хорошо. Особо не блеснули, но будут в самый раз, если хочется порадовать машинку чем-нибудь импортным и недорогим.

+ Низкая цена, аккуратное исполнение.

— Не самая высокая стабильность конструктивных параметров.

7 место: BRISK A-LINE, Чехия

BRISK A-LINE

13 LR15YCY-1

Зазор — не указан

Ориентировочная цена — 230 руб.

Иттриевые свечи с заточенным на конус боковым электродом и увеличенным выступом центрального электрода. Должны прослужить долго, но в наших испытаниях ничего «эдакого» не показали. Да и цена не самая привлекательная.

BRISK A-LINE

+ Известный бренд, аккуратное изготовление.

— Отсутствие каких-либо ощутимых преимуществ.

6 место: BERU, Германия

14R-7DUX

Зазор — 1,1 мм

Ориентировочная цена (за 4 свечи) — 280 руб.

Нормальные свечи классической конструкции с громким именем, при этом — не самая высокая цена. Результаты как бы в тени: ни провалов, ни лидерства ни в одной из номинаций. Честно говоря, бренд приучил видеть его в призерах, но мы же специально выискивали, что подешевле.

+ Ровное выступление на всех этапах.

— Хотелось бы подешевле…

5 место: WEEN, Нидерланды

121–1370

Зазор — 1,1 мм

Ориентировочная цена (за 4 свечи) — 210 руб.

Малоизвестные нашим покупателям голландские свечи оказались ровно посередине таблицы, обогнав куда более известные имена. По стабильности конструктивных параметров эти свечи — четвертые.

+ Неплохое соотношение цена/качество.

— Ни слова по-русски на блистере.

4 место: DENSO, Япония

DENSO

W20EPR-U11

Зазор — не указан

Ориентировочная цена (за 4 свечи) — 380 руб.

Японские свечи проявили себя лидерами в группе классических коллег. Впрочем, определенная оригинальность есть и в них: на боковом электроде есть U-образная выемка, которая, по мнению фирмы, стабилизирует разряд. Похоже, так оно и есть.

DENSO

+ Высокая стабильность конструктивных параметров.

— Дороже только Bosch.

3 место: NGK V-LINE, Франция

NGK V-LINE

№13 BPR6ES-11

Зазор — не указан

Ориентировочная цена (за 4 свечи) — 360 руб.

Французский «японец» повел себя хорошо. Первое место по конструктивной стабильности параметров, третье — во всех остальных номинациях. Вот только вопрос: зачем относить обычные, классические свечи к категории V-Line: там мы привыкли видеть канавку в центральном электроде…

NGK V-LINE

+ Высокие результаты во всех номинациях.

— Одни из самых дорогих среди классических свечей.

2 место: ЭЗ STANDARD, Россия

ЭЗ STANDARD

Т17ДВРМ 1.0

Зазор — 1,0 мм

Ориентировочная цена (за 4 свечи) — 230 руб.

Единственный представитель многоэлектродных свечей, попавший в установленный ценовой предел, оказался российским. За вполне доступную цену проявил свои лучшие стороны, заняв вторые места в трех номинациях из четырех!

ЭЗ STANDARD

+ Устойчивое место в первой тройке.

— Если бы не разброс параметров, оказались бы лидерами.

1 место: BOSCH PLATINUM, Германия

BOSCH PLATINUM

WR7DPX

Зазор — 1,1 мм

Ориентировочная цена (за 4 свечи) — 400 руб.

Эта фирма всегда умела делать достойные свечи. Лучшие в трех номинациях из четырех — в итоге золото! Немножко удивило только одно: почему по стабильности параметров «немцы» оказались лишь третьими? Но не будем цепляться к победителям.

BOSCH PLATINUM

+ Лидирующие позиции по всем моторным номинациям.

— Самые дорогие. Увы, не самые стабильные по параметрам.

Свеча зажигания А17ДВРМ

Свечи зажигания А17ДВРМ производятся на заводе компании Bosch в России (г. Энгельс Саратовской области). Она повсеместно устанавливается на карбюраторные двигателя отечественных автомобилей.

Свеча зажигания А17ДВРМ

Рассмотрим параметры этой свечи зажигания, ее устройство и применяемость.

— Описание свечи зажигания А17ДВРМ

Конструкция свечи зажигания А17ДВРМ не разборная. Стальной корпус имеет резьбовую часть и шестигранник под ключ 21 мм. К корпусу приварен боковой электрод из никель-марганцевой проволоки. Изолятор изготовлен из высококачественного керамического материала — хилумина, обладающего высокой механической и электрической прочностью. Наружная поверхность изолятора глазурована для улучшения изоляционных свойств и уменьшения отложения влаги, благодаря чему уменьшается возможность поверхностного разряда. Внутри изолятора находится составной центральный электрод, состоящий из собственно электрода изготовленного из жаростойкого хромникелевого сплава с медным сердечником и стального стержня. На верхнюю часть стержня на резьбе навернут контактный наконечник для присоединения высоковольтного провода. Нижняя часть стержня и верхняя часть центрального электрода залиты резистивным стеклогерметиком, не допускающего прорыва газов через отверстие изолятора (он же помехоподавительный резистор). На нижней части стержня имеется накатка для лучшего сцепления со стеклогерметиком.

Свеча зажигания А17ДВРМ относится к серии ЭЗ STANDARD производителя.

— Схема свечи зажигания А17ДВРМ

— Технические характеристики свечи зажигания А17ДВРМ

Боковой электрод один

Тип резьбы М14*1,25

Длина резьбы 19 мм

Гайка под ключ на 21 мм (20,8 мм)

Калильное число 17

Зазор между электродами свечи 0,7 мм

Тепловой конус (юбка) выступает за край корпуса свечи

Помехоподавительный резистор (5 кОм) имеется

Керамическая масса изолятора хилумин

Интервал замены 15.000 км пробега

— Расшифровка маркировки свечи зажигания А17ДВРМ

А – один боковой электрод, резьба на корпусе свечи М14*1,25

17 – калильное число 17 (среднее между холодными и горячими свечами)

Д — длина резьбы 19,0 мм

В – тепловой конус изолятора выступает за торец корпуса свечи зажигания (на 1,5 мм)

Р — есть помехоподавительный резистор

М — центральный электрод имеет медный сердечник

— Применяемость

Свечи зажигания А17ДВРМ и их аналоги могут применяться в бесконтактной системе зажигания большинства карбюраторных 8-ми клапанных двигателей отечественных автомобилей ВАЗ и некоторых других производителей (включая иномарки).

ВАЗ 2104 (двигатель 1.3 л)

ВАЗ 21043 (двигатель 1,5 л)

Ваз 21047 (двигатель 1,5 л)

ВАЗ 2105 (двигатель 1,3 л)

ВАЗ 21053 (двигатель 1,5 л)

ВАЗ 2106 (двигатель 1,6 л)

ВАЗ 21061 (двигатель 1,5 л)

ВАЗ 21065 (двигатель 1,5 л)

ВАЗ 2107 (двигатель 1,5 л)

ВАЗ 21072 (двигатель 1,3 л)

ВАЗ 21074 (двигатель 1,6 л)

ВАЗ 2108, 2109, 21099 ( двигатель 1,3 л), ВАЗ 21081, 21091, 21099 (двигатель 1,1 л) и 21083, 21093, 21099 (двигатель 1,5 л)

ВАЗ 21100 (двигатель 1,5 л)

ВАЗ 21111 (двигатель 1,5 л)

ВАЗ 2115-01 (двигатель 1,5 л)

Нива 2121 (двигатель 1,6)

Нива 21213 (двигатель 1,7)

Таврия (двигатель 1,1 л)

ИЖ 2126 (двигатель 1,7 л)

ИЖ 2717 (двигатель 1,6 л)

Примечания и дополнения

— Свечи зажигания А17ДВРМ-10 применяются на инжекторных двигателях автомобилей ВАЗ. Например, на двигателе 2111. Они имеют аналогичную конструкцию, но зазор между электродами 1 мм (или 1,1 мм).
