Автоматический пуск синхронного двигателя схема

Пуск синхронного двигателя

Синхронный двигатель непосредственным включением обмотки статора (якоря) в сеть переменного тока не может быть запущен в ход.

Объясняется это следующим образом. При включении многофазной обмотки якоря в сеть практически мгновенно образуется вращающееся магнитное поле, частота вращения которого n_п зависит oт частоты f протекающего по обмоткам тока (n_п=60f/р). «Полюсы» этого поля, перемещаясь в пространстве, будут взаимодействовать то с одноименными, то с разноименными полюсами неподвижного, возбужденного ротора. В соответствии с этим будет меняться направление вращающего момента, действующего на ротор. В течение половины периода изменения тока в обмотках момент будет направлен в одну сторону, а в течение другой половины — в противоположную.

Пуск мог бы произойти, если бы ротор разогнался до установившейся скорости в течение полупериода, когда вра­щающий момент не меняет свой знак. При частоте 50 Гц полупериод равен 0,01 с. Из-за механической инерции за такое время роторы практически всех синхронных двигателей развернуться не смогут.

Существует несколько способов пуска двигателя. Эти способы заключаются в том, что в процессе пуска ротор двигателя разгоняется до скорости вращающегося поля, после чего двигатель входит в синхронизм и начинает работать как синхронный. Применение получили пуск с помощью разгонного двигателя, частотный пуск и асинхронный пуск. Наибольшее распространение имеет асинхронный пуск.

Пуск с помощью разгонного двигателя состоит в том, что посторонним (разгонным) двигателем ротор синхронной машины разворачивается до номинальной скорости. Обмотка возбуждения включена в сеть постоянного тока, а обмотка статора разомкнута. Затем производят включение ее на параллельную работу с сетью. После подключения машины к сети разгонный двигатель механически отсоединяют от вала синхронной машины, и последняя переходит в двигательный режим. Мощность разгонного двигателя невелика и составляет 10—20 % номинальной мощности синхронного двигателя. Эта мощность покрывает мощность механических и магнитных потерь в синхронном двигателе.

Частотный пуск применяется в том случае, если синхронный двигатель подключен к автономному источнику, часто­ту напряжения которого можно изменять от нуля до номинальной. Если плавно повышать частоту питающего напря­жения, то соответственно будет увеличиваться скорость магнитного поля. Ротор, следуя за полем, постепенно будет повышать свою скорость от нуля до номинальной. В процессе пуска машина все время работает в синхронном режиме.

Асинхронный пуск аналогичен пуску асинхронного двигателя. Для этого на роторе в полюсных наконечниках размещают пусковую обмотку. Эта обмотка выполняется по типу короткозамкнутой обмотки ротора асинхронного двигателя и имеет то же устройство, что и демпферная обмотка генератора. При пуске трехфазная обмотка статора включается в сеть. Ток, который будет протекать по этой обмотке, создаст вращающееся магнитное поле. Оно наведет в пусковой обмотке ротора ЭДС и ток. В результате взаимодействия тока пусковой обмотки ротора с вращающимся магнитным полем образуется момент, под действием которого ротор придет во вращение и развернется до ско­рости, близкой к скорости поля ω₁. Вращение его будет происходить со скольжением, которое зависит от нагрузки на валу (ω

Вхождение в синхронизм достигается после включения постоянного тока в обмотку возбуждения за счет возникаю­щего при этом синхронизирующего момента. С этого време­ни машина начинает работать как синхронный двигатель. На рис. 9 показана схема асинхронного пуска. При пуске обмотка возбуждения не должна быть разомкнутой, так как в противоположном случае вследствие большого числа витков в ней вращающимся полем индуцировалась бы боль­шая ЭДС, опасная не только для изоляции, но и для обслуживающего персонала. Обмотку возбуждения нельзя также замыкать накоротко, так как в этом случае она образует несимметричный (однофазный) контур. Он явится причиной образования дополнительного момента, под действием которого произойдет провал в кривой механической характеристики вблизи полусинхронной скорости. Из-за этого ротор при пуске может застрять на промежуточной скорости (в точке А на рис. 10). В начале пуска обмотка возбуждения LM должна быть замкнута на резистор с сопротивлением, приблизительно в 10—15 раз большим, чем сопротивление самой обмотки (положение 1 переключателя S). По окончании пуска переключатель S переводится в положение 2, и обмотка возбуждения включается в сеть постоянного тока.

Рис. 9. Схема асинхронного пуск синхронного двигателя

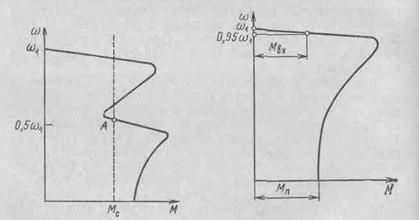

Асинхронный пуск синхронного двигателя характеризу­ется значениями пускового тока I_П и вращающих моментов— начального пускового М_П и входного М_B (рис. 11). Входным называется асинхронный момент при скорости ротора, равной 0,95ω₁. Этот момент равен наибольшему на­грузочному моменту, при котором возможно вхождение двигателя в синхронизм при включении постоянного тока в обмотку возбуждения.

Если сеть, в которую включается синхронный двигатель, недостаточно мощна, то во избежание большого падения напряжения при асинхронном пуске применяют меры для снижения начального пускового тока: включение через автотрансформатор, реактор и т.д.

6. Синхронные компенсаторы

Синхронный компенсатор является источником реактивной мощности и служит для регулирования cosφ сети. По режиму работы он является синхронным двигателем, работающим в режиме холостого хода, т. е. без механической нагрузки на валу. Синхронный компенсатор потребляет активную мощность, равную потерям внутри машины. Для повышения экономичности его работы потери стараются уменьшить, применяя для охлажде­ния водород, при этом из-за меньшей плотности водорода по сравнению с воздухом снижаются механические потери.

Рис. 12. U-образная характеристика синхронного компенсатора

Наиболее важной характе­ристикой синхронного компенсатора является U-образная характеристика (рис. 12). Она мало отличается от аналогичной характеристики синхронного двигателя при Р₂=0.

Реактивная мощность, развиваемая синхронным компенсатором, зависит от тока возбуждения. Перевозбужденный синхронный компенсатор работает с током, опережающим напряжение сети, и отдает реактивную мощность в сеть. При недовозбуждении он работает с током, отстающим от напряжения сети, и потребляет реактивную мощность из сети.

Синхронный компенсатор включается в конце линии передачи непосредственно у потребителя. Компенсируя частично или полностью реактивную составляющую тока линии, он уменьшает общий ток и потери в ней.

Синхронные компенсаторы чаще всего применяются в сетях с большой индуктивной нагрузкой для компенсации отстающего тока. Такую нагрузку обычно создают включенные в сеть асинхронные двигатели. Компенсатор в этом случае работает с перевозбуждением. На рис. 13, 14 показаны схема включения компенсатора GC и векторная диаграмма. На векторной диаграмме ток I представляет собой ток в сети при отсутствии синхронного компенсатора, а ток I‘ — при его включении. Реактивная составляющая I_Р тока I частично скомпенсирована током синхронного компенсатора I_C,K. В результате этого уменьшается угол между напряжением U и током I‘, a cosφ’ повышается.

В некоторых случаях синхронный компенсатор работает с недовозбуждением. Необходимость в этом возникает, если ток в линии содержит значительную опережающую составляющую, обусловленную ее емкостным сопротивлением. Это наблюдается в часы малой нагрузки линии передачи, когда отстающий ток нагрузки не компенсирует емкостную составляющую тока линии.

Синхронные компенсаторы устанавливаются также и для регулирования напряжения в конце линии электропередачи путем регулирования реактивного тока и изменения падения напряжения и его фазы. При опережающем токе синхронного компенсатора его ток возбуждения больше, чем при отстающем, поэтому условия нагрева компенсатора получаются более тяжелыми при опережающем токе.

Рис. 13. Схема включения синхронного компенсатора

Рис. 14. Векторная диаграмма для тока в сети при включенном синхронном компенсаторе

Вследствие этого номинальной мощностью синхронного компен­сатора считается мощность при опережающем токе.

Синхронные компенсаторы имеют некоторые конструктивные отличия от двигателей. Они не имеют выходного конца вала, кроме того, поскольку вал не передает вращающего момента, он может быть выполнен тоньше. Так как от синхронного компенсатора не требуется обеспечения больших перегрузок по моменту, то М_MAX у них может быть снижен за счет уменьшения воздушного зазора (увеличения х_d). Уменьшение воздушного зазора способствует сокращению размеров обмотки возбуждения. Все это приводит к уменьшению габаритов синхронного компенсатора.

Компенсаторы выпускаются на мощности от 2,8 до 320 MB∙А обычно в горизонтальном исполнении. Их номинальные напряжения составляют 6,6-20 кВ, а частота вращения 1000 или 750 об/мин.

Типовые схемы пуска синхронных электродвигателей

Синхронные двигатели получили широкое распространение в промышленности для электроприводов, работающих с постоянной скоростью (компрессоров, насосов и т.д.). В последнее время, вследствие появления преобразовательной полупроводниковой техники, разрабатываются регулируемые синхронные электроприводы.

Достоинства синхронных электродвигателей

Синхронный двигатель несколько сложнее, чем асинхронный, но обладает рядом преимуществ, что позволяет применять его в ряде случаев вместо асинхронного.

1. Основным достоинством синхронного электродвигателя является возможность получения оптимального режима по реактивной энергии , который осуществляется путем автоматического регулирования тока возбуждения двигателя. Синхронный двигатель может работать, не потребляя и не отдавая реактивной энергии в сеть, при коэффициенте мощности ( cos фи) равным единице.Если для предприятия необходима выработка реактивной энергии, то с и нхронный электродвигатель, работая с перевозбуждением, может отдавать ее в сеть.

2. Синхронные электродвигатели менее чувствительны к колебаниям напряжения сети, чем асинхронные электродвигатели. Их максимальный момент пропорционален напряжению сети, в то время как критический момент асинхронного электродвигателя пропорционален квадрату напряжения.

3. Синхронные электродвигатели имеют высокую перегрузочную способность. Кроме того, перегрузочная способность синхронного двигателя может быть автоматически увеличена за счет повышения тока возбуждения, например, при резком кратковременном повышении нагрузки на валу двигателя.

4. Скорость вращения синхронного двигателя остается неизменной при любой нагрузке на валу в пределах его перегрузочной способности.

Способы пуска синхронного электродвигателя

Возможны следующие способы пуска синхронного двигателя: асинхронный пуск на полное напряжение сети и пуск на пониженное напряжение через реактор или автотрансформатор.

Пуск синхронного двигателя осуществляется как пуск асинхронного. Собственный пусковой момент синхронной машины мал, а у неявнополюсной равен нулю. Для создания асинхронного момента ротор снабжается пусковой беличьей клеткой, стержни которой закладываются в пазы полюсной системы. (В явнополюсном двигателе стержни между полюсами, естественно, отсутствуют.) Эта же клетка способствует повышению динамической устойчивости двигателя при набросах нагрузки.

За счет асинхронного момента двигатель трогается и разгоняется. Ток возбуждения в обмотке ротора при разгоне отсутствует. Машина пускается невозбужденной, так как наличие возбужденных полюсов осложнило бы процесс разгона, создавая тормозной момент, аналогичный моменту асинхронного двигателя при динамическом торможении.

При достижении так называемой подсинхронной скорости, отличающейся от синхронной на 3 — 5%, подается ток в обмотку возбуждения и двигатель после нескольких колебаний около положения равновесия втягивается в синхронизм. Явнополюсные двигатели за счет реактивного момента при малых моментах на валу иногда втягиваются в синхронизм без подачи тока в обмотку возбуждения.

В синхронных двигателях трудно одновременно обеспечить необходимые значения пускового момента и входного момента под которым понимают асинхронный момент, развиваемый при достижении скоростью 95% синхронной. В соответствии с характером зависимости статического момента от скорости, т.е. в соответствии с типом механизма, для которого предназначен двигатель, на электромашиностроительных заводах приходится варьировать параметры пусковой клетки.

Иногда для ограничения токов при пуске мощных двигателей уменьшают напряжение на зажимах статора, включая последовательно обмотки автотрансформатора или резисторы. Следует иметь в виду, что при пуске синхронного двигателя цепь обмотки возбуждения замыкается на большое сопротивление, превышающее сопротивление самой обмотки в 5 — 10 раз.

В противном случае под действием токов, наводимых в обмотке при пуске, возникает пульсирующий магнитный поток, обратная составляющая которого, взаимодействуя с токами статора, создает тормозной момент. Этот момент достигает максимального значения при скорости, несколько превышающей половину номинальной, и под его влиянием двигатель может приостановить разгон на этой скорости. Оставлять на время пуска цепь возбуждения разорванной опасно, так как возможно повреждение изоляции обмотки индуцируемыми в ней ЭДС.

Асинхронный пуск синхронного электродвигателя

Схема возбуждения синхронного двигателя с глухоподключенным возбудителем довольно проста и может применяться в том случае, если пусковые токи не вызывают падения напряжения в сети больше допустимого и статистический момент нагрузки Мс

Асинхронный пуск синхронного двигателя производится присоединением статора к сети. Двигатель разгоняется как асинхронный до скорости вращения, близкой к синхронной.

В процессе асинхронного пуска обмотка возбуждения замыкается на разрядное сопротивление, чтобы избежать пробоя обмотки возбуждения при пуске, так как при малой скорости ротора в ней могут возникнуть значительные перенапряжения. При скорости вращения, близкой к синхронной, срабатывает контактор КМ (цепь питания контактора на схеме не показана), обмотка возбуждения отключается от разрядного сопротивления и подключается к якорю возбудителя. Пуск заканчивается.

Слабым местом большинства электроприводов с синхронными двигателям, значительно усложняющим эксплуатацию и повышающим затраты, многие годы являлся электромашинный возбудитель. В настоящее время широкое распространение для возбуждения синхронных двигателей находят тиристорные возбудители . Они поставляются в комплектном виде.

Тиристорные возбудители синхронных электродвигателей более надежны и имеют более высокий к.п.д. по сравнению с электромашинными возбудителями. С их помощью легко решаются вопросы оптимального регулирования тока возбуждения для поддержания постоянства cos фи, напряжения на шинах, от которых питается синхронный двигатель, а также ограничение токов ротора и статора синхронного двигателя в аварийных режимах.

Тиристорными возбудителями комплектуется большинство выпускаемых крупных синхронных электродвигателей. Они выполняют обычно следующие функции:

• пуск синхронного двигателя с включенным в цепь обмотки возбуждения пусковым резистором,
• бесконтакное отключение пускового резистора после окончания пуска синхронного двигателя и защиту его от перегрева,
• автоматическую подачу возбуждения в нужный момент пуска синхронного электродвигателя,
• автоматическое и ручное регулирование тока возбуждения
• необходимую форсировку возбуждения при глубоких посадках напряжения на статоре и резких набросах нагрузки на валу синхронного двигателя,
• быстрое гашение поля синхронного двигателя при необходимости снижения тока возбуждения и отключениях электродвигателя,
• защиту ротора синхронного двигателя от длительной перегрузки по току и коротких замыканий.

Если пуск синхронного электродвигателя производится на пониженное напряжение, то при «легком» пуске возбуждение подается до включения обмотки статора на полное напряжение, а при «тяжелом» пуске подача возбуждения происходит при полном напряжении в цепи статора. Возможно подключение обмотки возбуждения двигателя к якорю возбудителя последовательно с разрядным сопротивлением.

Процесс подачи возбуждения синхронному двигателю автоматизируется двумя способами: в функции скорости и в функции тока.

Система возбуждения и устройство управления синхронных двигателей должны обеспечивать:

• пуск, синхронизацию и остановку двигателя (с автоматической подачей возбуждения в конце пуска);
• форсировку возбуждения кратностью не менее 1,4 при снижении напряжения сети до 0,8U н ;
• возможность компенсации двигателем реактивной мощности, потребляемой (отдаваемой) смежными электроприемниками в пределах тепловых возможностей двигателя;
• отключение двигателя при повреждениях в системе возбуждения;
• стабилизацию тока возбуждения с точностью 5% установленного значения при изменении напряжения сети от 0,8 до 1,1;
• регулирование возбуждения по отклонению напряжения статора с зоной нечувствительности 8%;
• при изменении питающего напряжения статора синхронного двигателя от 8 до 20% ток изменяется от установленного значения до 1,4 I н , увеличение тока возбуждения для обеспечения максимальной перегружаемости двигателя.

На схеме, приведенной на рисунке, подача возбуждения синхронному двигателю осуществляется с помощью электромагнитного реле постоянного тока КТ (реле времени с гильзой). Катушка реле включается на разрядное сопротивление Rразр через диод VD. При подключении обмотки статора к сети в обмотке возбуждения двигателя наводится ЭДС. По катушке реле КТ проходит выпрямленный ток, амплитуда и частота импульсов которого зависят от скольжения.

При пуске скольжение S = 1. По мере разгона двигателя оно уменьшается и интервалы между выпрямленными полуволнами тока возрастают; магнитный поток постепенно снижается по кривой Ф(t).

При скорости, близкой к синхронной, магнитный поток реле успевает достигнуть значения потока отпадания реле Фот в момент, когда через реле КТ ток не проходит. Реле теряет питание и своим контактом создает цепь питания контактора КМ (на схеме цепь питания контактора КМ не показана).

Рассмотрим контроль подачи возбуждения в функции тока с помощью реле тока. При пусковом токе срабатывает реле тока КА и размыкает свой контакт в цепи контактора КМ2.

График изменения тока и магнитного потока в реле времени КТ

При скорости, близкой к синхронной, реле КА отпадает и замыкает свой контакт в цепи контактора КМ2. Контактор КМ2 срабатывает, замыкает свой контакт в цепи возбуждения машины и шунтирует резистор Rразр.
