Что происходит при гидроударе дизельного двигателя

Гидроудар двигателя: что это такое

Любой владелец автомобиля может столкнуться с гидроударом двигателя — это когда в камеру сгорания двигателя попадает большое количество воды или другой жидкости. В итоге в камере сгорания двигателя образуется своеобразная пробка, которая нарушает работу поршня и приводит к полному ступору мотора. Двигатель, соответственно, глохнет, а попытки завести его могут только усугубить ситуацию. Давайте подробней разберемся, что такое гидроудар двигателя, когда он может произойти и какими могут быть последствия.

Причины возникновения гидроудара

В большинстве случаев гидроудар происходит в дождливые дни, когда вы, находясь в уютном салоне своего авто, мчитесь по улицам города и, пересекая лужи, любуетесь, как потоки воды разлетаются в разные стороны. Это действительно красивое зрелище, но поднятые в воздух лужи через воздушный фильтр попадают под капот, направляются в камеру сгорания и вызывают гидроудар. Также к гидроудару может привести медленный проезд через глубокую лужу или водоем.

Основная причина гидроудара двигателя

Еще одна причина возникновения гидроудара приходит совершенно с противоположной стороны — не снаружи, а изнутри. В результате заводского брака или других факторов, может выйти из строя турбина, через которую в камеру сгорания двигателя попадает масло. Но эта ситуация случается очень редко, чаще всего причиной возникновения гидроудара является вода.

Читайте также: Шноркель — единственное, что спасет вас от гидроудара при попадании автомобиля в воду.

Если рассмотреть проблему более подробно, то получается следующая ситуация. Вода — несжимаемая жидкость и когда она попадает в камеру сгорания, поршень, на такте сжатия, не может ее сжать и наталкивается на препятствие. В результате, внутри цилиндра образуется высокое давление, которое превышает максимально допустимые значения для элементов двигателя и двигатель выходит их строя.

Существует довольно простой способ определить, поймал ли ваш автомобиль гидроудар. Если вы проехали через глубокую лужу или водоем и двигатель резко заглох, то скорее всего это гидроудар. Чтобы убедиться в этом откройте капот и снимите кожух воздушного фильтра. Если под кожухом вода — это точно гидроудар.

Если же воды нет, то возможно вам повезло и двигатель заглох по другой причине. Например, на бензиновом двигателе вода могла залить не воздухозаборник, а трамблёр, что привело к исчезновению искры на свечах.

Последствия гидроудара двигателя

Гидроудар может приводить к самым разным последствиям. Если вода попала в двигатель, когда тот работал в холостом режиме, то все может обойтись. Двигатель просто заглохнет и не успеет нанести себе каких-либо повреждений.

Но, в большинстве случаев гидроудар случается, когда машина на ходу и в таких случаях последствия более серьезные. Обычно все заканчивается погнутыми шатунами, повреждениями колец, вкладышей или коленчатого вала.

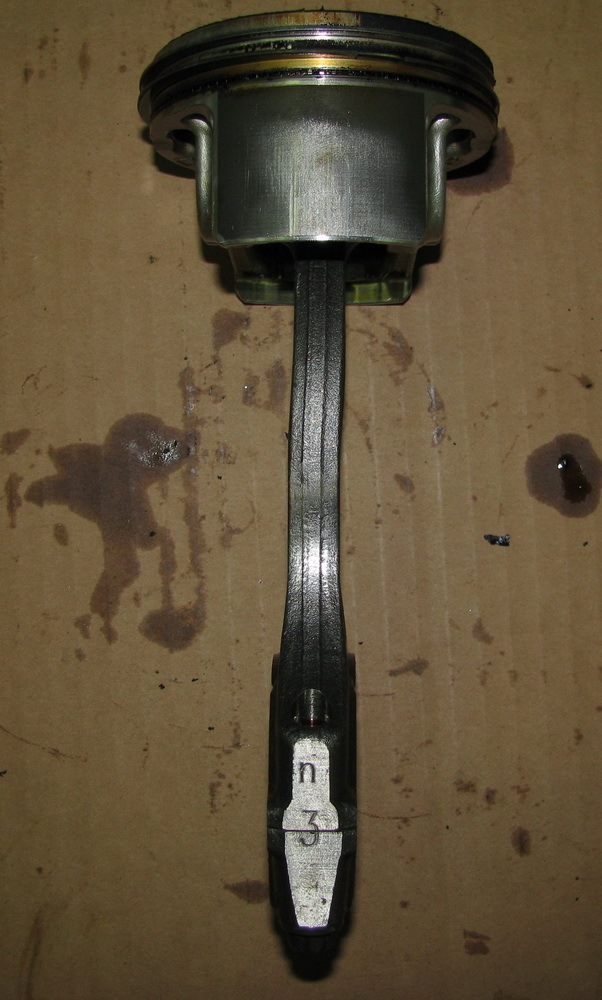

Шатуны после гидроудара

Наиболее серьезные последствия возникают у владельцев автомобилей с дизельным двигателем, поскольку здесь и камеры сгорания намного меньше, и снимаемых свечей нет, и сам двигатель более мощный, а отсюда — более серьезные повреждения.

Также стоит упомянуть тот факт, что вода приводит к коррозии металла, поэтому после гидроудара не стоит затягивать с ремонтом. Иначе без своевременной просушки двигателя может понадобиться дополнительная расточка цилиндров.

Читайте также: Что такое ЭБУ и почему ему также угрожает затопление водой

Видео о гидроударе двигателя

  • Как предотвратить гидроудар двигателя?

    Наиболее простой способ предотвратить гидроудар двигателя — двигаться очень аккуратно во время передвижения по лужам. Единственное место, через которое в камеру сгорания может попасть вода — это воздухозаборник. У каждой модели и марки автомобиля он находится на разной высоте, но иногда этот элемент располагается так низко, что даже небольшая лужа превратится в большую проблему.

    Поэтому не стоит переоценивать возможности своего автомобиля. Не пытайтесь преодолеть слишком глубокие лужи. Лучше всего не заезжать в воду глубже чем на высоту половины колеса. Также не стоит пытаться проскочить лужи на большой скорости. Если двигаться медленно, то поймать гидроудар будет сложнее.

    Если так получилось, что вы попали в глубокую лужу или водоем и вода начала заливать капот, то немедленно заглушите двигатель и прекратите движение.

    Автомобиль оборудованный шноркелем

    Если же вы обитаете в дождливом регионе или вам постоянно приходится ездить по «болоту» и лужам, тогда можно установить на свое авто так называемый шноркель — специальная трубка, которая поднимает уровень воздухозаборника на высоту от 80 см до 1 м. Выпускаются они как известными производителями, так и народными умельцами. Шноркель немного портит внешний вид автомобиля, но зато вы будете уверенны в том, что доберетесь до пункта назначения.

    Что такое гидроудар двигателя

    Попадание большого количества воды в двигатель автомобиля – довольно редкая ситуация, и далеко не каждый водитель с ней сталкивается даже за долгий период эксплуатации машины. Подобная неприятность чаще всего приводит к гидроудару двигателя, под которым понимается непосредственное попадание воды в движущиеся элементы мотора. Гидроудар приводит мгновенно к заклиниванию двигателя, то есть автомобиль, если он был в движении, сразу останавливается. Это крайне неприятная ситуация для автомобилиста, которая грозит ему дорогостоящим ремонтом.

    Что такое гидроудар двигателя

    Чтобы понять, почему возникает гидроудар, нужно чуть подробнее рассмотреть природу этого явления. Как было сказано выше, провоцирует гидроудар попавшая в двигатель вода в процессе его работы. Оказавшись в камере сгорания, вода препятствует движению поршня к верхней мертвой точки, поскольку не сжимается и не взрывается под давлением (в отличие от топливовоздушной смеси), что приводит к остановке двигателя. Из-за невозможности сжать воду, имевшаяся кинетическая энергия направляется на наиболее хрупкие (подвижные) элементы двигателя, что приводит к их поломке или скручиванию, в зависимости от количества воды и качества самих деталей.

    Обратите внимание: Гидроудар имеет такое название, поскольку данное явление сопровождается ощутимым толчком перед остановкой двигателя.

    В зависимости от того, насколько высоки обороты двигателя автомобиля в момент гидроудара, отличаются последствия от него. Гидроудар двигателя может вызвать массу неприятностей, вплоть до поломки коленчатого вала двигателя.

    Важно: Особенно опасен гидроудар для дизельного двигателя, у которого рабочее давление цилиндров значительно выше, чем у бензинового мотора.

    Как защитить автомобиль от гидроудара

    Гидроудар, вопреки бытующему мнению, возникает не только, когда автомобиль пытается преодолеть брод или нечто подобное. Достаточно распространена ситуация, когда гидроудар происходит просто при заезде в лужу. Несмотря на герметичность автомобилей, вода умудряется попасть в камеру сгорания через воздушный фильтр.

    Чтобы избежать гидроудара, водителю нужно знать несколько простых правил:

    1. При прохождении больших и глубоких луж не набирайте высокую скорость, двигайтесь со скоростью не более 7 км/ч;
    2. Если у вас низкий автомобиль, постарайтесь минимизировать вероятность попадания в глубокую лужу.

    Что делать, если случился гидроудар и двигатель заглох

    Если при движении по луже двигатель автомобиля неожиданно заглох с характерным «ударом» автомобиля, вероятнее всего случился гидроудар. Водители, которые не предполагают, что случилось, стараются завести мотор, и в этом их главная ошибка. Ни в коем случае после гидроудара нельзя стараться запустить двигатель.

    Первым делом после гидроудара поставьте за автомобилем знак аварийной остановки. После этого откройте крышку капота и выкрутите свечи из двигателя. Далее разберите кожух воздушного фильтра и посмотрите, мокрый ли он. Если на нем есть влага – это говорит о том, что через него прошла вода, то есть вероятность того, что действительно произошел серьезный гидроудар, высока.

    Читать еще:  Что может стучать в двигателе g4fc

    После этого можно попробовать завести двигатель. Поскольку свечи зажигания сняты, вода, попавшая в цилиндры, может выйти через отверстия, где были свечи. Чтобы не навредить автомобилю, вызывайте эвакуатор и отправляйтесь на ближайшую станцию технического обслуживания, где специалисты смогут просушить цилиндры и двигатель в целом. Также потребуется замена воздушного фильтра.

    Стоит отметить, что выше описан наилучший исход для водителя, когда требуется только просушить двигатель и заменить фильтр. К сожалению, чаще всего гидроудар приводит к более серьезным проблемам – повреждению блока цилиндров, погнутым (или сломанным) шатунам и так далее.

    Обратите внимание: Особо сложно удалить воду из дизельного мотора. Это возможно сделать только с использованием специального оборудования.

    Как определить, что произошел гидроудар двигателя

    Чтобы точно быть уверенным, что произошел гидроудар двигателя, можно проверить автомобиль на следующие признаки:

    Воздушный фильтр поврежден (изменена его форма) и на нем имеются следы от воды;

  • В цилиндре двигателя слой нагара увеличивается ступенчато, а поршень опускается ниже своего положения;
  • В верхней части цилиндра стерт нагар, его кромка кривая, а в нижней части блестящие следы;
  • На вкладышах имеются следы износа, похожие на блестящие полосы;
  • Противоположный участок огненного пояса имеет большого количество нагара.
  • Каждый из этих признаков может указывать на факт гидроудара двигателя. Их можно заметить без специального оборудования. Если подобные признаки видны, нужно направляться в сервисный центр на эвакуаторе, нельзя заводить мотор.

    Важно: После произошедшего гидроудара не стоит тянуть с поездкой в сервисный центр. Факт нахождения воды в двигателе негативно влияет на металл, вследствие чего начнет развиваться коррозия. Если мотор простоит после гидроудара более двух недель без вмешательства специалистов, отремонтировать его после этого будет практически невозможно.

    Ремонт двигателя BMW после гидроудара

    Гидроудар двигателя — один из самых опасных случаев поломки двигателя, зачастую влекущий за собой его капитальный ремонт.

    Каза­лось бы, обыч­ная ситу­а­ция: идет дождь и Вы по сво­им делам коле­си­те по лужам, кото­рые из-за обиль­ных в послед­нее вре­мя дождей напо­ми­на­ют реки, после попа­да­ния в глу­бо­кую лужу вне­зап­но маши­на оста­нав­ли­ва­ет­ся и глох­нет дви­га­тель (закли­ни­ва­ет). Кому захо­чет­ся под дождем выхо­дить и смот­реть что там слу­чи­лось? Неопыт­ный води­тель попро­бу­ет заве­сти вновь дви­га­тель и это может стать фаталь­ной ошиб­кой для послед­не­го.

    Гидроудар может застигнуть любого водителя врасплох!

    Что такое гид­ро­удар дви­га­те­ля? Гид­ро­уда­ром (с англ. hydrolock, сокра­щен­ное обо­зна­че­ние гид­ро­ста­ти­че­ско­го уда­ра) назы­ва­ет­ся явле­ние, вызы­ва­ю­щее дефор­ма­цию внут­рен­них дета­лей дви­га­те­ля из-за попа­да­ния в цилин­дры боль­шо­го коли­че­ства жид­ко­сти (воды, мас­ла), пре­вы­ша­ю­ще­го объ­ем каме­ры сго­ра­ния. Так как жид­кость прак­ти­че­ски несжи­ма­е­ма, то пор­шень не может завер­шить свой ход, при этом созда­ет­ся кри­ти­че­ское дав­ле­ние, жид­ко­сти неку­да девать­ся и про­ис­хо­дит гид­ро­ста­ти­че­ский удар: раз­ру­ша­ют­ся стен­ки каме­ры сго­ра­ния, порш­ни, цилин­дры, гиль­зы, гнут­ся или лома­ют­ся шату­ны (ниже на фото). Про­сты­ми сло­ва­ми: попав­шая через воз­ду­хо­за­бор­ник и воз­душ­ный фильтр в дви­га­тель вода вызо­вет гид­ро­удар.

    Кро­ме попа­да­ния воды при­чи­на­ми гид­ро­уда­ра дви­га­те­ля могут быть сле­ду­ю­щие:

    Попа­да­ние анти­фри­за
    Попа­да­ние сма­зоч­ных масел (напри­мер при вне­зап­ном поры­ве про­кла­док)
    И даже завод­ской брак

    Ни в коем слу­чае не пытай­тесь заве­сти авто­мо­биль! Вы сде­ла­е­те еще хуже. Если раз­би­ра­е­тесь, то загля­ни­те под капот и про­верь­те воз­душ­ный фильтр на нали­чие в нем воды, если фильтр мок­рый — это явный при­знак гид­ро­уда­ра. Луч­шим вари­ан­том будет вызов эва­ку­а­то­ра и поезд­ка в авто­сер­вис для про­вер­ки, неже­ли весь­ма доро­го­сто­я­щий ремонт дви­га­те­ля. Кста­ти гово­ря, гид­ро­удар могут не при­знать гаран­тий­ным слу­ча­ем в стра­хо­вой ком­па­нии. Соблю­дая наши реко­мен­да­ции Вы сэко­но­ми­те на ремон­те.

    Если у Вас «уто­ну­ла» маши­на, про­изо­шел гид­ро­удар, тех­центр SIS-MOTORS помо­жет Вам. Для нагляд­но­сти рас­ска­жем о том, чем можем помочь в слу­чае гид­ро­уда­ра:

    После при­во­за Ваше­го авто­мо­би­ля на эва­ку­а­то­ре наши спе­ци­а­ли­сты про­ве­дут пол­ную диа­гно­сти­ку дви­га­те­ля, сде­ла­ют его демон­таж и раз­бор­ку, в резуль­та­те чего выявят­ся все неис­прав­но­сти и послед­ствия гид­ро­уда­ра.

    При этом будет выне­сен вер­дикт о воз­мож­но­сти его вос­ста­нов­ле­ния (капи­таль­но­го или частич­но­го ремон­та), состав­лен пере­чень тре­бу­ю­щих заме­ны или ремон­та дета­лей, спи­сок необ­хо­ди­мых для это­го работ, их сро­ки и сто­и­мость, кото­рая весь­ма демо­кра­тич­ная в тех­цен­тре SIS-MOTORS.

    После согла­со­ва­ния с Вами всех услуг по вос­ста­нов­ле­нию дви­га­те­ля BMW после гид­ро­уда­ра мы в крат­чай­шие сро­ки выпол­ним все рабо­ты (в сред­нем око­ло 5 дней при нали­чии всех ком­плек­ту­ю­щих). После ремон­та про­во­дит­ся пол­ная диа­гно­сти­ка дви­га­те­ля и систем (в слу­чае заме­ны дви­га­те­ля осу­ществ­ля­ет­ся его при­вяз­ка к бло­кам управ­ле­ния), затем про­во­дит­ся тести­ро­ва­ние с Вашим при­сут­стви­ем (по жела­нию). После ока­за­ния всех услуг Вам будет предо­став­ле­на гаран­тия на ока­зан­ный ремонт дви­га­те­ля.

    Ува­жа­е­мые авто­вла­дель­цы! В тех­цен­тре SIS-MOTORS мож­но полу­чить весь спектр услуг по ремон­ту и обслу­жи­ва­нию дви­га­те­лей BMW. По всем вопро­сам зво­ни­те по теле­фо­ну +7 495 225-16-01.

    Вы може­те офор­мить онлайн-заяв­ку на ремонт дви­га­те­ля БМВ после гид­ро­уда­ра:

    Гидравлический удар в поршневой машине

    Гидравлический удар. Общие сведения.

    Гидравлическим ударом называется явление, происходящее в двигателях внутреннего сгорания при попадании в рабочую камеру значительного количества жидкости. Как известно, цикл работы поршневого четырехтактного ДВС состоит из 4-х тактов: впуск, сжатие, рабочий ход, выпуск. На такте сжатия происходит сжатие газообразной топливовоздушной смеси (или воздуха у ДВС с впрыском в камеру сгорания). Газы, как известно, значительно изменяют свой объем при изменении давления. Жидкость изменяет свой объем в настолько малой степени, что ее считают практически несжимаемой. Если на такте сжатия в рабочей камере оказалась значительное количество жидкости, то поршень не сможет дойти до верхней мертвой точки и остановится.

    Разрушение деталей двигателя происходит в том случае, когда действующие на них нагрузки превышают допустимые по условиям прочности. Нагруженность деталей двигателя при попадании в рабочую камеру жидкости будет зависеть от количества жидкости, рабочего объема цилиндра и степени сжатия, частоты вращения коленчатого вала в момент гидроудара и других факторов.

    Отношение количества жидкости, попавшей в рабочую камеру к объему камеры сгорания при нахождении поршня в верхней мертвой точке, позволяет оценить положение поршня в момент его остановки при гидроударе и возможность остановки поршня.

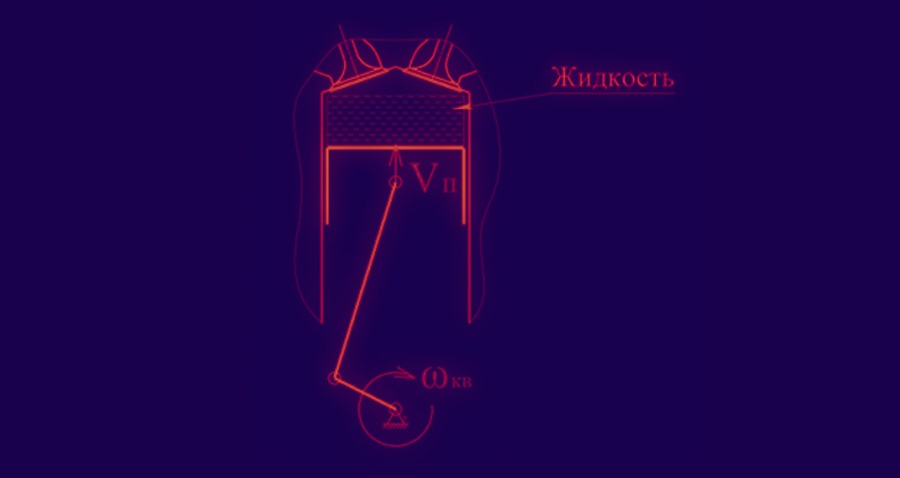

    Определим объем рабочей камеры ДВС при нахождении поршня в верхней мертвой точке для четырехцилиндрового двигателя, рабочим объемом 1,6 литра со степенью сжатия ε=10. Рабочий объем одного цилиндра будет Vp=1,6/4=0,4л. Объем рабочей камеры при нахождении поршня в верхней мертвой точке (минимальный объем) составит 44 мл.

    Попадание в рабочую камеру значительно меньшего количества жидкости не вызовет гидроудар. Несжимаемая жидкость просто-напросто увеличит степень сжатия (воздух все равно присутствует) и затем удалится в выпускную систему на такте выпуска. Если же в рабочую камеру попадет жидкости больше, то поршень не сможет дойти до ВМТ, так как упрется в жидкость.

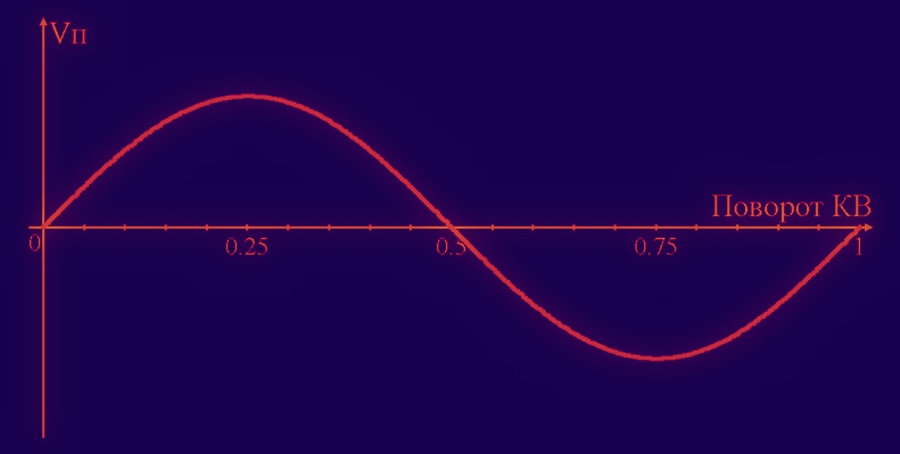

    С точки разрушения деталей двигателя важны силы, которые будут действовать на детали. Гидроудар происходит на такте сжатия, при котором поршень движется за счет вращения от энергии коленчатого вала. Источником силы на поршне, пытающимся сжать несжимаемую жидкость будет инерционная сила вращения КВ (коленчатого вала), маховика и/или соединенных с ними элементов трансмиссии (плюс масса автомобиля, энергия которого передается через колеса в трансмиссию, и далее). Поршень, совершающий возвратно-поступательные движения соединен с КВ посредством кривошипно-шатунного механизма. Рассмотрим кинематику движения поршня. Допустим, что коленчатый вал вращается равномерно. При этом скорость движения поршня будет меняться от 0 до максимальной скорости Vпmax в середине хода поршня (которая будет равна скорости поступательного движения шатунной шейки коленчатого вала Vпmax=Vшш). Скорость поршня будет зависеть от угла поворота КВ: Vп=Vшш*sin(φ).

    Читать еще:  Двигатель d15b какие свечи

    Однако, разрушение деталей двигателя при гидроударе происходит не за счет высокой скорости движения поршня на такте сжатия. Даже наоборот. Скорость движения поршня обратно пропорциональна силе, которая может быть приложена к поршню от шатуна.

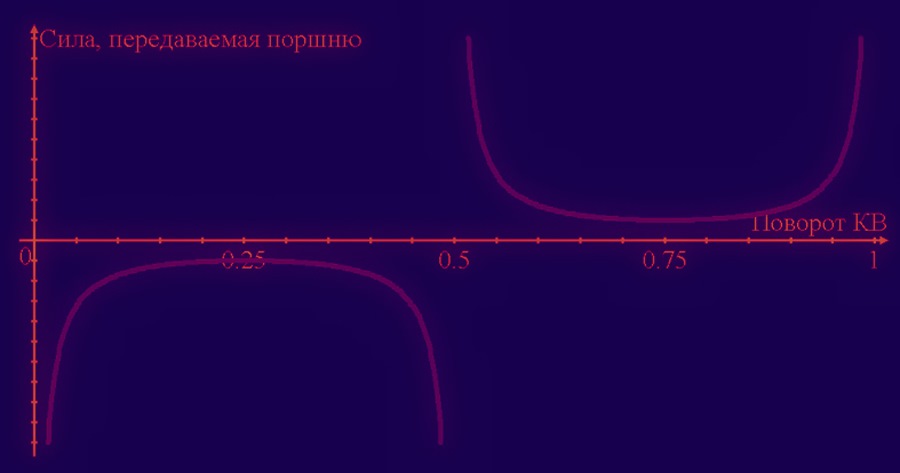

    На графике представлена зависимость силы, которая может быть передана поршню посредством кривошипно-шатунного механизма от коленчатого вала при постоянном на нем моменте. Вблизи мервых (0; 0,5; 1 на графике) точек значительному угловому перемещению КВ соответствует очень малое перемещение поршня. Даже малый момент коленчатого вала способен вызвать на поршне значительную силу. Но при работе двигателя эта сила (на такте сжатия) ограничивается той силой, что необходимо приложить к поршню для сжатия топливовоздушной смеси. Максимальная нагрузка при работе двигателя на элементы кривошипно-шатунного механизма и цилиндро-поршневой группы будет действовать при сгорании топлива в тот момент, когда давление в цилиндре достигнет максимальной величины. Для бензиновых двигателей значения давлений доходят до 50 МПа (500 атмосфер), для дизельных — до 200 МПа (2000 атмосфер). При гидравлическом ударе давления и нагрузки превосходят эти, допустимые по условиям прочности деталей нагрузки.

    Последствия гидроудара. Экспертиза причины разрушения деталей двигателя.

    С точки зрения разрушения деталей двигателя важно, продолжал ли двигатель работать после того, как погнулся шатун или нет. Если двигатель продолжил работу с погнутым шатуном, то при последующих после гидроудара оборотах коленчатого вала возможно:

    — Соударение деформированного шатуна о нижнюю часть цилиндра. На некоторых современных двигателях минимальный зазор в этом месте настолько мал, что даже небольшой изгиб шатуна приводит к соударению, в результате чего происходит разрушение шатуна и повреждение поверхности цилиндра. При дальнейшей работе с разрушенным шатуном двигатель получает значительные повреждения.

    — При деформации шатуна уменьшается расстояние между осями его головок. Уменьшается длинна шатуна, что приводит к соударению поршня о противовесы коленчатого вала при подходе к нижней мертвой точке. Минимальный зазор в данном месте на современных двигателях достаточно мал.

    Вышеуказанные разрушения по причине погнутого шатуна сопровождаются значительным шумом. Но бывают случаи когда после гидроудара двигатель продолжает работать и не имеет внешних признаков неисправностей. Действительно, небольшая деформация шатуна не выдаст себя какими-то внешними проявлениями. Однако работа двигателя с деформированным шатуном недопустима по следующим причинам:

    — При деформации шатуна нарушается параллельность осей его шеек. То есть нарушается параллельность поршневого пальца и шатунной шейки (и оси) коленчатого вала. В итоге поршень ходит с перекосом, шатун относительно шатунной шейки также перекошен — имеется односторонний износ шатунного вкладыша.

    — При работе погнутого шатуна в его теле возникают изгибающие напряжения. В итоге велика вероятность образования на теле шатуна усталостной трещины, в результате произойдет разрушение шатуна и последующее разрушение деталей двигателя при взаимодействии вращающегося коленчатого вала с обломками шатуна и «освободившимся» поршнем.

    С точки зрения экспертизы двигателя транспортной машины следует разделять гидроудар, произошедший вследствие попадание в рабочую камеру жидкостей из обслуживающих систем силовой установки (топливо, масло системы смазки, охлаждающая жидкость) и гидроудар произошедший по причине попадания воды через систему питания воздухом. В первом случае необходимо исследование причин разгерметизации системы, жидкость из которой попала в рабочую камеру в недопустимом количестве. Второй случай (попадание воды через воздухозаборник) связан с недопустимой эксплуатацией автомобиля, если автомобиль не является транспортной машиной повышенной и высокой проходимости. При попадании через воздухозаборник вода проходит через воздушный фильтр и последующие элементы системы питания воздухом. Соответственно, если двигатель при гидроударе остановился, то в воздушном фильтре и далее по системе питания воздухом будет присутствовать вода.

    Отдельного рассмотрения заслуживает гидравлический удар, который вызвал лишь небольшую деформацию шатуна, после которой двигатель продолжал эксплуатироваться. Как было сказано выше, деформированный при гидроударе шатун работает не на растяжение-сжатие, как ровный, а в нем возникают еще и изгибающие напряжения. В итоге при эксплуатации двигателя с таким шатуном произойдет усталостный излом шатуна. При дальнейших оборотах коленчатого вала его взаимодействие с обломками шатуна и освободившимся поршнем вызовет значительные повреждения двигателя. Сам изогнутый шатун при этом повреждается до такой степени, что практически невозможно определить его форму до разрушения. Однако, отличить двигатель в котором ранее произошел гидроудар возможно. При работе двигателя через систему питания воздухом проходит большое количество воздуха, которое высушило воздушный фильтр и остальные элементы системы питания воздухом, соответственно воды и ее следов в впускном тракте такого двигателя не будет. Но есть другие признаки:

    Если фильтр бумажный, попадание воды и последующее ее испарение вызовет характерную деформацию и коробление гофр. Если такое удалось найти, практически можно исследование закончить и объявить причину поломки найденной. К сожалению, многие современные моторы комплектуются фильтрами из синтетики, которая на воду никак не реагирует. Тогда следов воды не будет нигде, и придется искать другие верные признаки гидроудара.

    В цилиндре над местом, где верхнее кольцо останавливается в ВМТ (верхняя мертвая точка поршня), всегда есть нагар. Поскольку деформированный шатун укорачивается, поршень в положении ВМТ опускается ниже своего прежнего нормального положения. При смещении поршня ширина кромки нагара ступенчато увеличивается, что хорошо заметно и невооруженным глазом, а величину расширения кромки нагара можно замерить обычной линейкой. Даже после обрыва деформированного шатуна ширина кромки нагара легко укажет, что пока шатун был «жив», его длина была меньше положенной.

    При гидроударе нередко вода попадает не в один, а несколько цилиндров. В соответствии с этим повреждения могут получить несколько шатунов, из которых сломается первым самый гнутый. Тогда остальные легко проверить «на глаз» — если шатун испытал гидроудар, его стержень после потери устойчивости будет иметь вид характерной «змейки» в плоскости качания.

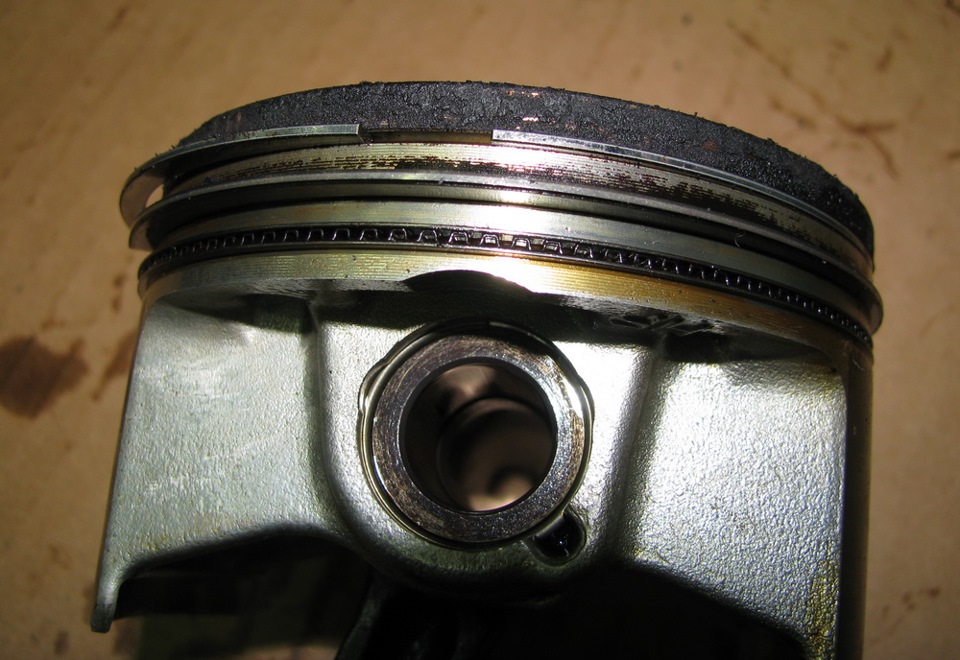

    Когда гнется шатун, оси его отверстий теряют строгую параллельность. Перекос осей, обычно измеряемый сотыми долями миллиметра, после гидроудара настолько велик, что нередко виден даже «на глаз». Очевидно, тогда поршень начинает работать в цилиндре с перекосом. Это классический случай, признаки которого хорошо известны. У поршня на юбке будет заметно пятно контакта характерной диагональной формы. Также на поршне появится дополнительное контактное пятно, расположенное выше поршневого пальца, в то время как противоположная зона огневого пояса, наоборот, будет покрыта большим слоем нагара.

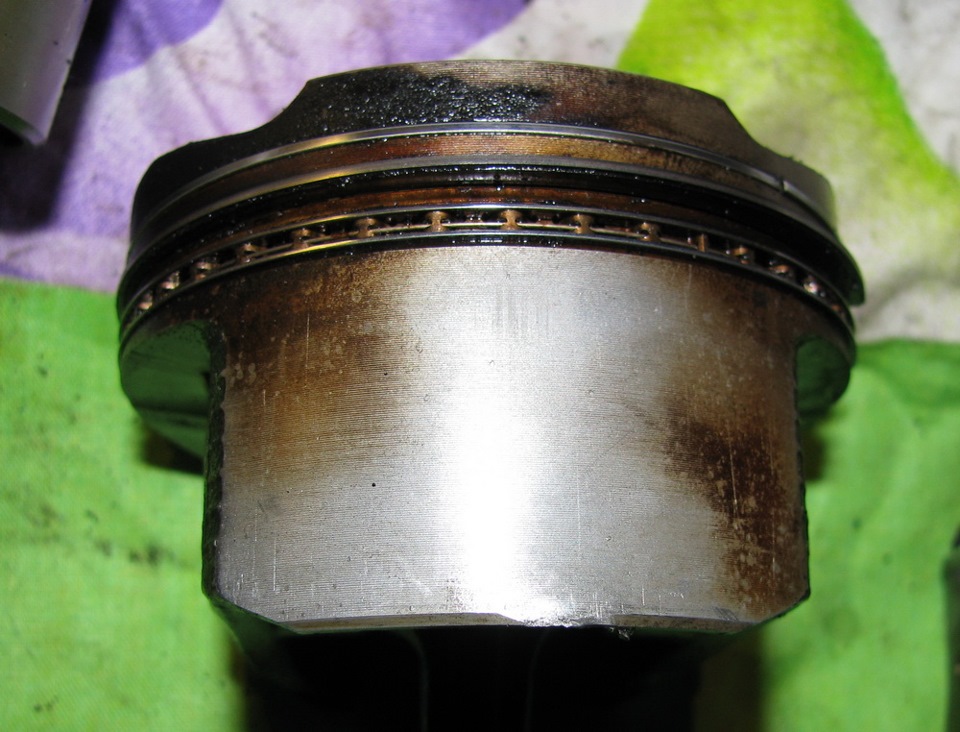

    На цилиндре, в котором работал деформированный шатун, будут ответные поршню следы: в верхней части цилиндра в месте касания поршня поясок нагара будет стерт, его кромка будет неровной, возможно, с рисками от нештатного касания поршня. Иногда ниже на цилиндре появляются также характерные блестящие следы.

    Читать еще:  Характеристики тнвд дизельных двигателей

    После деформации шатуна вкладыши также начнут работать с перекосом. На них появятся следы «диагонального» износа — блестящие полоски по краям.

    Осаженный на несколько миллиметров шатун и уменьшенная степень сжатия — достаточные основания для уменьшения количества поступающего в данный цилиндр воздуха. Однако форсунка подает топливо в данный цилиндр в том же количестве, что и другие форсунки в соседние цилиндры. Кроме того, с искривленным шатуном и поршневые кольца работают с перекосом. В результате топливовоздушная смесь в цилиндре с укороченным шатуном станет богаче, а нагара на стенки камеры сгорания осядет больше. Это легко увидеть после демонтажа головки блока цилиндров — более темный цвет нагара на стенках цилиндра, «схватившего» гидроудар, скажет сам за себя.

    По этим признакам определяется, имел ли быть место в прошлом гидроудар на двигателе, разрушение которого произошло позже.

    В ходе проведения независимой автотехнической экспертизы специалисты должны установить все факты и на основании их уже принимать решения о характере гидроудара, а именно производственный или эксплуатационный.

    Жидкости и пути их попадания в рабочую камеру ДВС

    Рассмотрим основные пути попадания жидкостей в рабочую камеру ДВС:

    — Попадание охлаждающей жидкости через негерметичную прокладку головки блока цилиндров. При запущенном двигателе такое практически невозможно, а вот при стоянке, когда избыточное давление из рабочей камеры уходит, вполне возможно затекание жидкости в надпоршневое пространство. При прокрутке двигателя стартером при запуске происходит гидроудар. Подобный дефект прокладки ГБЦ заметно сказывается на работоспособности системы охлаждения двигателя.

    — Попадание топлива в рабочую камеру через негерметичную топливную форсунку. Данные случаи встречаются крайне редко.

    — Попадание жидкости из системы смазки двигателя . Масло может попасть в рабочую камеру двигателя через разрушенное уплотнение турбокомпрессора.

    Перечисленные выше причины гидроудара являются следствием негерметичности систем охлаждения, питания топливом и смазки. Как правило, до гидроудара, данные неисправности оказывают заметное влияние на работоспособность двигателя и его систем.

    Большинство случаев гидравлического удара происходит совсем по другой причине:

    — Попадание воды (либо других жидкостей) через систему питания воздухом. Вода попадает в систему из окружающей среды через воздухозаборник вместе со всасываемым воздухом.

    Данное явление происходит при преодолении водных преград. Это может быть как брод, в котором воздухозаборник погрузился под воду, так и переезд лужи на высокой скорости, при котором брызги попали в воздухозаборник.

    По английски гидроудар будет Hydrolock

    Возможен ли гидравлический удар прокручивая стартером дизельный двигатель, который уже хватанул воды?
    Скорее, пострадает сам стартер, вернее бендикс — он сломается первым, как самая слабая деталь, и начнет прокручиваться.

    Из-за меньшего объема камеры сгорания и отсутствия в большинстве моторов дросселирования воздуха дизели «держат гидроудар» гораздо хуже бензиновых двигателей. Образно говоря, дизель сразу отправится в нокаут.

    Если вы понимаете, что гидроудар вот вот может произойти (например, пошла волна перед капотом, при прохождении брода) лучшим решением, будет экстренная остановка двигателя. Потом можно будет проделать процедуру, показанную в видео.

    Гидроудар мотора автомобиля: как диагностировать и что предпринять

    Каждый водитель — и новичок, и опытный автомобилист — может столкнуться с такой непонятной для многих проблемой, как гидроудар двигателя. Это явление возникает при попадании в мотор влаги. Например, если вы едете под обильным дождём, преодолевая огромные лужи. В один, далеко не прекрасный момент вы можете понять, что двигатель заклинил. Автомобиль стопорит колёса и немедленно останавливается. Если попытки завести мотор тщетны — двигатель вашего авто получил гидроудар.

    Причины гидроудара двигателя автомобиля

    Понятие гидроудара

    Гидроудар представляет собой явление, при котором в камере сгорания находится влага (когда двигатель работает). Несмотря на то что современные машины довольно герметичны, попадание воды в камеру вполне вероятно. Когда вы пересекаете глубокие лужи, влага заполняет пространство вокруг мотора и просачивается сквозь воздушный фильтр. Поршень сжимает топливо, однако не доходит до верхней точки, поскольку вода преграждает ему путь. В результате работа двигателя останавливается и происходит характерный удар. В эту минуту на подвижные детали двигателя передаётся огромная кинетическая энергия, она скручивает и ломает металлические элементы агрегата.

    Чем выше обороты двигателя в момент удара, тем более серьёзные последствия он принесёт. Может произойти всё что угодно, включая поломку коленвала. Особенно неприятные последствия ждут дизельный двигатель, поскольку рабочее давление его цилиндров намного выше, чем у бензинового агрегата.

    Меры предосторожности

    Каждый водитель должен придерживаться определённых правил, чтобы предотвратить гидроудар своего двигателя:

    • при прохождении луж следует держать агрегат на высоких оборотах, чтобы исключить попадание воды через выхлоп (при этом чем больше обороты, тем сильнее ущерб, нанесённый мотору);
    • следует искать компромисс во время езды, двигаться на 1-й передаче с минимальными оборотами, которых достаточно для того, чтобы двигатель не заклинило.

    Что делать, если заглох мотор

    Если после преодоления преграды в виде лужи ваша машина заглохла, это говорит о гидроударе двигателя. В такой ситуации ни при каких обстоятельствах нельзя «крутить» мотор. Необходимо спокойно выйти и выкрутить свечи (всё потому, что вы не знаете, в каком из цилиндров вода). Затем разберите кожух воздушного фильтра. Проверьте, мокрый ли он, если да — это плохой признак. Теперь двигатель можно попробовать завести, тогда вода из цилиндров выйдет через отверстия, в которых были свечи зажигания.

    На видео показано, как происходит гидроудар двигателя:

    После завершения процедуры не стоит вкручивать свечи обратно. Следует вызвать эвакуатор и отправиться в сервис-центр. Там специалисты должны осуществить просушку цилиндров и самого мотора. Самостоятельно это сделать сложно, поскольку необходимо устранить влагу ещё из воздушного фильтра. Случается также, что после гидроудара двигатель нуждается в серьёзном ремонте, если повреждён блок цилиндров. Если в вашей машине установлен дизельный двигатель, удалить воду из него будет очень сложно, потребуется мощное оборудование.

    Как определить гидроудар мотора

    Существуют некоторые признаки, по которым можно определить, произошёл ли гидроудар, если мотор не заглох. Рассмотрим некоторые из них:

    • воздушный фильтр деформирован (этот признак полезен только в том случае, если фильтр бумажный, тогда после обсыхания он покоробится);
    • в цилиндре ступенчато увеличивается слой нагара, а поршень опускается ниже обычного своего положения;
    • противоположный участок огневого пояса покрыт обильным нагаром;
    • вверху цилиндра нагар стёрт, его кромка неровная из-за соприкасания с поршнем, в нижней части имеются блестящие следы;
    • на вкладышах появились следы износа в виде блестящих полосок вследствие неправильной работы.

    На видео показано, как ведёт себя двигатель после гидроудара:

    Все эти признаки можно определить визуально, не используя никаких специальных приспособлений. Если вы заметите что-нибудь из вышеперечисленного, следует немедленно ехать на СТО. Перед тем как проводить диагностику, не вздумайте заводить автомобиль «с толкача». Это может окончательно «угробить» вашу машину.

    После гидроудара автомобильному двигателю необходим капитальный ремонт. Очень важно то, сколько времени простоит машина после неприятного происшествия. Рекомендуется сразу же везти её в сервис, иначе в цилиндрах быстро начнут развиваться коррозийные процессы. Как правило, они настолько интенсивны, что уже через месяц двигатель просто не подлежит ремонту.
