Что сделать чтобы двигатель был приемистый

Недостаточная приемистость двигателя, увеличенный расход и неустойчивые обороты

Главной проблемой, как только я получил машину, была недостаточная приемистость двигателя: машина тупила на всех оборотах и во всех режимах (хотя, … с горочки еще нормально ехала 🙂 )… когда даешь газ, она начинала дергаться, трястись, короче всячески сопротивляться. К тому же был огромнейший расход (

20 литров на 100 км)… только и успевал заправлять. И холостые обороты плавали… иногда машина глохла перед светофором, когда бросаешь газ.

На все эти проблемы могут влиять (как я на своем опыте выявил):
— система зажигания (свечи, высоковольтные провода, катушка зажигания);
— топливная система (бензонасос, 2 фильтра, регулятор давления, форсунки);
— выпускная система (катализатор);
— впускная система (воздушный фильтр, дроссельный узел);
— система управления (ЭБУ, датчики).

Проверив исправность этих систем, вы ТОЧНО найдете решение проблемы. Расскажу о том, как я шаг за шагом, шел к своей цели… много раз хотел все бросить, не всегда все делал правильно, ошибался, но продолжал…

Для начала поменял топливный фильтр тонкой очистки (

И заменил свечи на NGK BCPR6ES-11 (Япония) (

500 рублей). Купил в Вираже — официальный дилер (ул.Северо-Енисейская, 40). Лучшие свечи из всех использованных мной (Finwhale, Bosch, Denso).

Обороты стали более устойчивые, дергаться стала меньше.

Решил проверить катализатор на наличие спаек — снял, все хорошо. Выпускная система проверена.

Горел чек… поехал на диагностику в Бугач-Авто (официальный дилер, ул.Калинина, 84А) (540 рублей)… отличный сервис в целом… очень нравиться, до сих пор езжу только к ним. Запчасти беру там же. Рассказал все как есть… и про расход и «дергатню». Одели шланг с кислородным датчиком на выхлопную трубу, завели машину, подключили к компьютеру. Узнал что у меня Bosch M1.5.4 Евро 2. Как и ожидалось, CO и CH были превышены в несколько раз… проще говоря, соотношение бензин-кислород было нарушено… бензина было больше и он не догорал. Причиной был датчик массового расхода воздуха, но денег его менять не было (

2500 рублей, самый дорогой датчик). В добавок, оказалось, что у меня была какая-то «тюнингованная» прошивка. И мы поставили другую прошивку, без датчика кислорода и датчика детонации (теперь об этом жалею, но об этом позже) (1500 рублей). Чек пропал… машинка стала динамичнее и немного сократился расход.

Появились деньги:
— Заменил воздушный фильтр (

200 рублей). Вообще желательно менять его почаще, т.к. от него напрямую зависит срок службы ДМРВ (регламентируется — 30.000 км.);

— Заменил гофру (старая порвалась) (30 рублей);

— Поставил заглушки проема рулевых тяг и грязезащитные щитки, чтоб меньше грязи было в подкапотке и соответственно в воздушном фильтре и ДМРВ (

— Прочистил дроссельный узел и ресивер жидкостью для очистки карбюратора.
Впускная система проверена. Перестали плавать обороты и глохнуть перед светофором.

Далее:
— Заменил топливный фильтр грубой очистки (

— Заменил свечи (т.к. эти прошли 10.000 км… с нашим то бензином, тем более их заливало постоянно).

Все было готово к замене ДМРВ и проверке топливной системы и системы зажигания — поехал в Бугач-Авто (540 рублей):
— Заменили ДМРВ (2500 рублей) и отрегулировали СО, т.к. у меня отключен датчик кислорода. О чем я и говорил, теперь постоянно придется регулировать его вручную… в дальнейшем верну евро2 — исправлено;

— Проверили давление в топливной рампе — 300 кПа — норма, отсоединили регулятор давления — давление подскочило до 330 кПа — норма, поддали газу — давление не просадилось;
— Проверили высоковольтные провода и модуль зажигания с помощью свечи приложенной к корпусу, но делали все не пуская двигатель, а с помощью прибора… иначе можно спалить модуль зажигания — норма. Система зажигания проверена. — в действительности это не так — подробности.
Вердикт — «Если продолжит дергаться, смотри форсунки и остальные датчики».
Расход снизился до нормы, но «дерготня» в нагрузку не пропала.

Снял форсунки. Почистил внешне. А чтоб почистить внутри, нужно подать на форсунку 12 В, она откроется и в этот момент брызнуть очистителем карбюратора. Затем начал их проверять:
— Замерил сопротивление на обмотках — 12 Ом — норма;
— Собрал всю систему и не вставляя форсунки на место включил зажигание — ни одна форсунка под давлением не протекает;
— Крутанул ключ — форсунки распыляют бензин 4 струями образуя правильный конус;
— И подставив мерные стаканы, проверил, чтоб были одинаковые порции бензина во всех четырех стаканах.
Все проверки прошли. Топливная система проверена.

Тупить машина стала намного меньше, но все же…

Осталось проверить датчики (больше нечего). Немного теории: надпись «Проверьте двигатель» загорается только тогда, когда какой либо датчик умрет совсем или оборвется цепь, но если он плохо работает (все же работает) чек никогда не загорится.

Как то раз я заправился на непроверенной заправке и у меня загорелся чек… долго горел (позже пропал). С одной стороны я обрадовался, наконец-то узнаю какой датчик умирает. Но снова ехать из-за этого на диагностику не хотелось (итак немало денег вбухал на это). Было решено купить КKL-line адаптер (700 рублей), чтоб самому проводить диагностику и возможно выявить проблему с дерготней. И переходник к нему (200 рублей).

Но к сожалению так и не смог подключиться к машине:
— Поставил драйвера — не видит машину;
— Проверил переходник — добавил L-линию, так как таковая имелась в машине — не видит;
— Перепробовал много программ — не видит;
— Пробовал переделывать частоту на 10400 Гц (так как COM порт работает на такой частоте, а в Виндовс 7 нет такого частоты), но не успел — нечаянно нажал кнопку выключения компа и спалил кабель… сгорел компаратор LM339. Долго искал его в городе (9 рублей). Отдал запаять папе т.к. с паяльником не очень управляюсь. До сих пор паяет (забухал малость 🙂 )

Было решено заменить все датчики (стоят недорого) по очереди (один в неделю), чтоб выявить виновного:

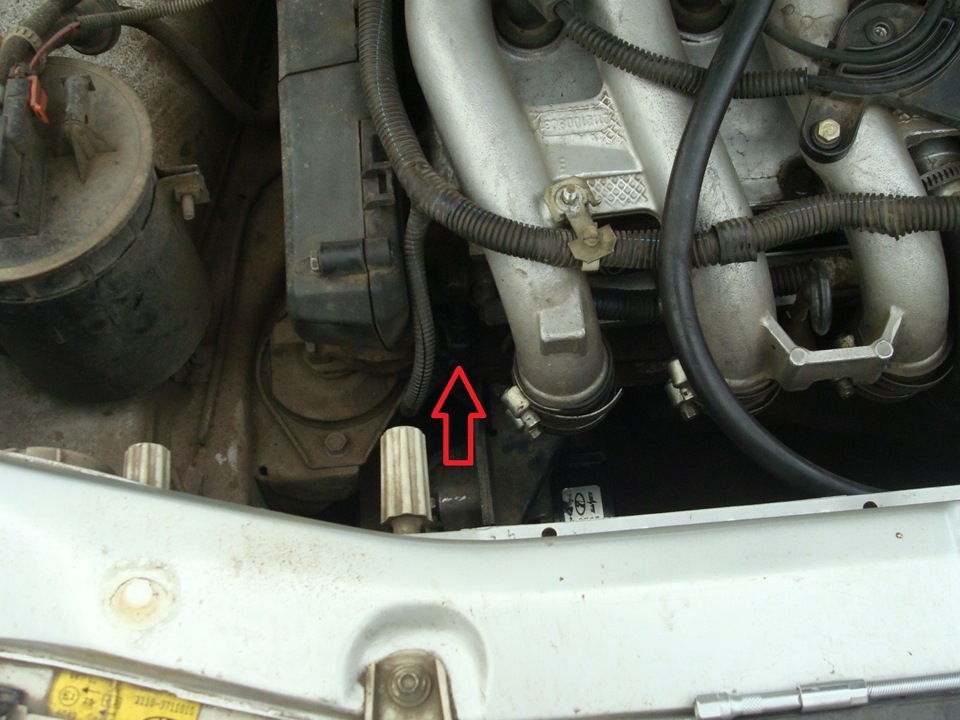

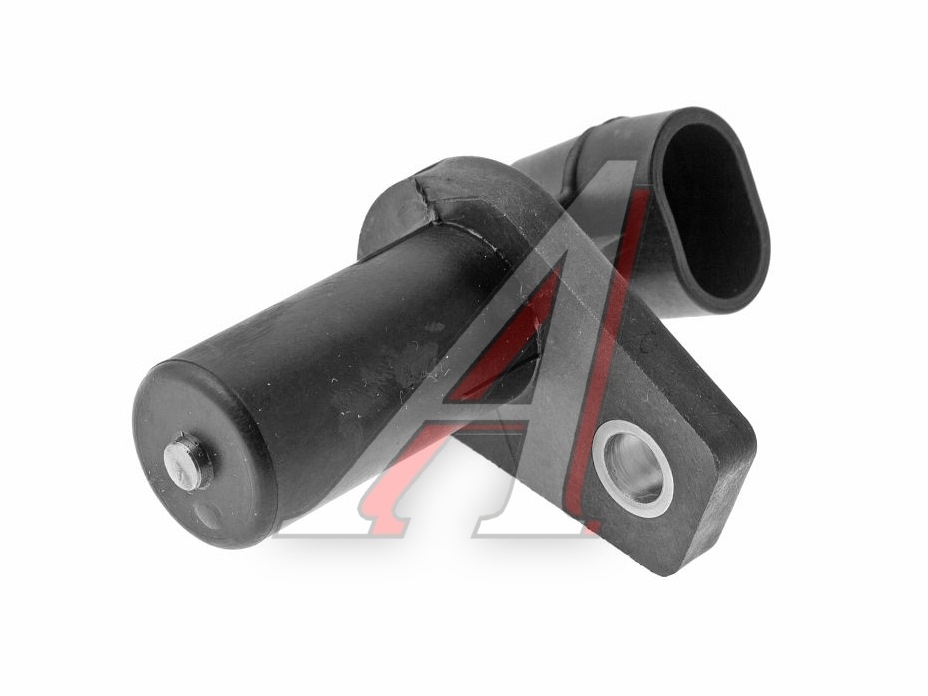

— Датчик положения коленчатого вала — не стал менять, т.к. если был бы неисправен, то машина бы просто не завелась. Прочистил от грязи, проверил зазор — все нормально;

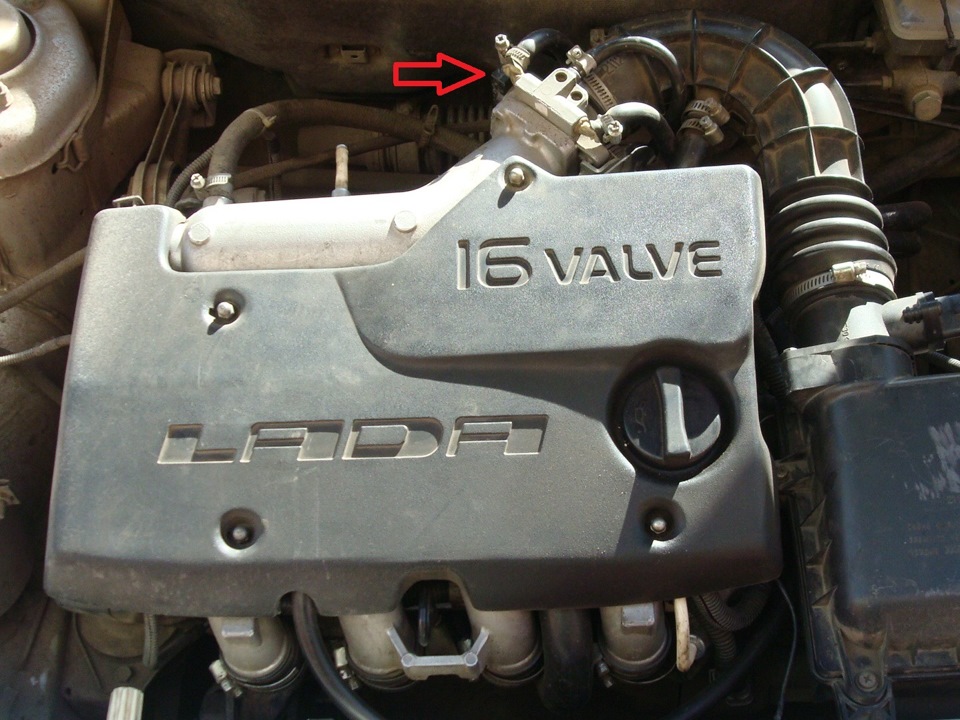

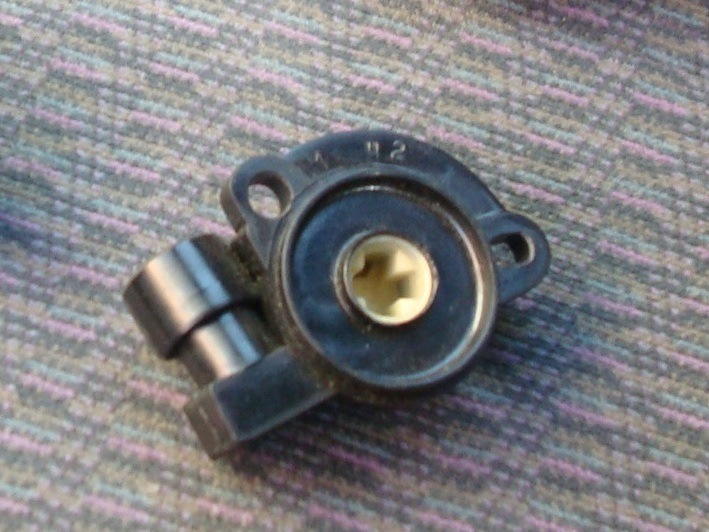

— Датчик положения дроссельной заслонки — заменил (250 рублей)… дерготня практически исчезла;

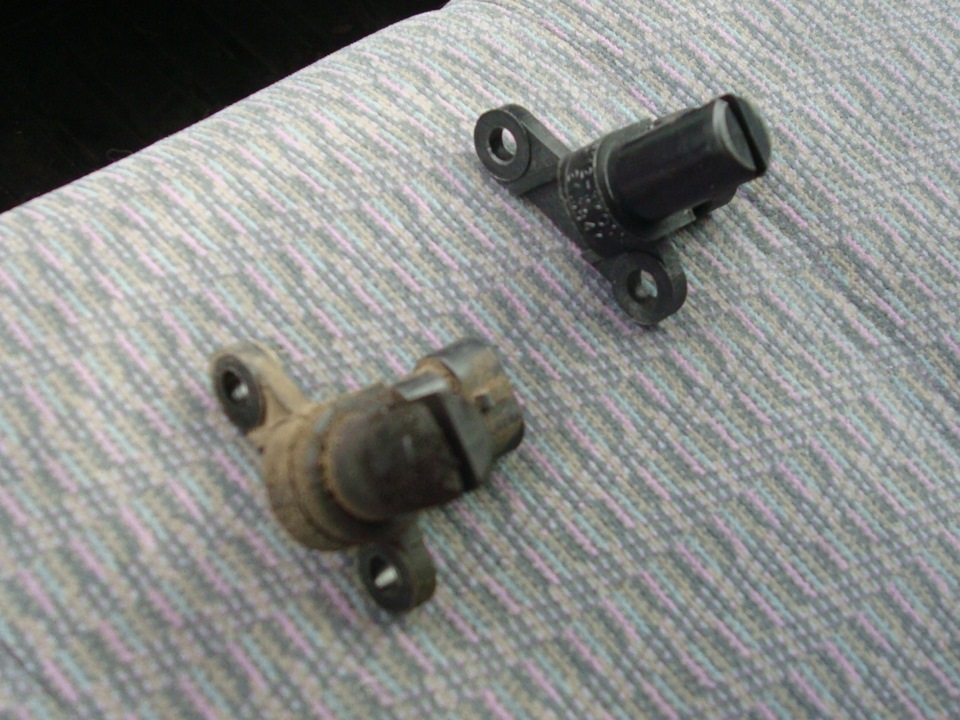

— Датчик фаз — сегодня заменил (350 рублей)… еще не ездил;

— Остались: датчик скорости, датчик температуры… и все 🙂

Но результатом уже доволен:
— Машинка рвет с места, … не думал что 21120 двигатель такой резвый.
— Расход — 8-9 литров на 100 км. по пробкам в городе.
— Обороты устойчивые… ниже 800 стрелка никогда не падает 🙂

Остался вопрос открытым по поводу адаптера… делитесь советами, опытом 🙂
Всем спасибо за внимание 🙂 Удачи 🙂
