Что смазывается под давлением в двигателе

Cистема смазки двигателя.

Система смазки двигателя автомобиля, мотоцикла, или любой другой техники, выполняет важную функцию, которая заключается в подводе достаточного количества моторного масла к трущимся деталям, необходимого для уменьшения трения за счёт создания масляной плёнки между трущимися (сопряжёнными деталями), а так же для охлаждения их поверхностей, удаления частиц металла, которые образуются от износа деталей, ну и для защиты деталей от коррозии. В этой статье мы подробно рассмотрим устройство и основные детали смазочной системы современного четырёхтактного двигателя, возможные неисправности системы и другие нюансы.

В двигателях всех серийных современных автомобилей и мотоциклов (и другой современной техники) применяют комбинированную систему смазки, при которой наиболее нагруженные трущиеся детали смазываются под давлением масла, а остальные детали двигателя смазываются разбрызгиванием.

В систему смазки двигателя входят: масляный насос (как правило шестерёнчатый), масляный фильтр, маслозаливная горловина с крышкой, щуп (стержень) для измерения необходимого уровня масла в картере двигателя (точнее в поддоне), поддон картера, датчик и указатель давления масла, а так же датчик и указатель температуры масла (на некоторых автомобилях и мотоциклах с воздушно-масляным охлаждением), система вентиляции картера, ну и самая ответственная и важная деталь — датчик и контрольная лампа давления масла в системе.

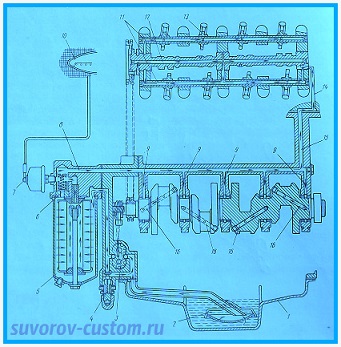

Все эти детали показаны на принципиальной схеме устройства и работы системы смазки на рисунке чуть выше.

Принцип работы системы смазки двигателя.

После запуска двигателя масло из поддона 1 картера через маслоприёмник 2 снабжённый мелкой металлической сеткой засасывается масляным насосом 3 и далее подаётся через масляный фильтр и очищается в нём (подробнее о масляном фильтре и о том, как его правильно выбрать, что бы не навредить двигателю, я написал в отдельной статье вот здесь). Далее масло попадает в главный масляный канал 8, который просверлен вдоль блока цилиндров двигателя.

Затем моторное масло подаётся из главного масляного канала по каналам 9 к коренным подшипникам скольжения (вкладышам), а из них по сверлениям 16 в щёках и шейках коленвала масло подводится к шатунным подшипникам скольжения (вкладышам). Затем из шатунных подшипников через сверления в нижних головках шатунов масло выходит и разбрызгивается на другие детали двигателя (поршни, стенки цилиндров, поршневые пальцы и кольца), за счёт вращения коленвала на оборотах.

Ну и одновременно по каналам 15 в блоке двигателя и каналу 14 в головке цилиндров моторное масло из главной магистрали под давлением поступает во внутренний канал 12 распределительного вала, и далее по каналу через сверления к подшипникам скольжения распредвала, а также к кулачкам и осям 11, ну и для смазки коромысел 13 и других деталей привода клапанов механизма ГРМ.

На более современных моторах масло под давлением поступает также в гидрокомпенсаторы зазоров клапанов. Так же на многих двигателях под давлением дополнительно смазываются подшипники вала привода масляного насоса и распределителя зажигания и шестерни привода масляного насоса.

А у некоторых машин и мотоциклов (с цепью в приводе распредвала) также смазываются ведомая звёздочка и цепь привода распредвала, ну и натяжное устройство цепи.

На многих двигателях масло, вытекающее из зазоров опор (постелей) распределительного вала, попадает не регулировочные шайбы (если нет гидрокомпенсаторов), смазывает толкатели, стержни и направляющие втулки клапанов и заполняет в головке цилиндров масляные ванны для смазки кулачков распредвала. После всего моторное масло стекает в поддон картера, где масло вновь засасывается масляным насосом и цикл повторяется.

Остальные детали, механизмы и приборы двигателей большинства серийных машин смазываются разбрызгиванием моторного масла, которое вытекает из зазоров между вращающимися и трущимися деталями.

Детали системы смазки двигателя .

Ниже будут рассмотрены детали смазочной системы современных двигателей, их назначение и устройство, а также будут даны соответствующие ссылки на более подробное рассмотрение, или ремонт некоторых деталей.

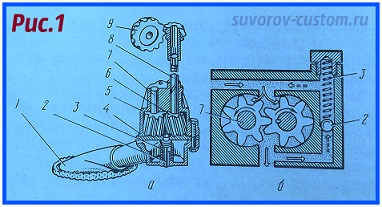

Шестерёнчатый масляный насос предназначен для закачивания масла из поддона двигателя в систему, создания необходимого давления масла в системе и подачи моторного масла к трущимся поверхностям деталей мотора.

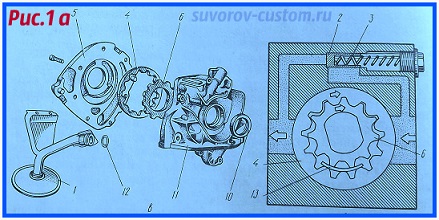

На большинстве машин он шестерёнчатый и состоит из корпуса 5 (см. рис 1) в котором устанавливаются две шестерни: ведомая и ведущая. Ведомая шестерня свободно вращается на оси 7, а ведущая шестерня жёстко крепится на валу 8 с шестерней, которая находится в зацеплении с винтовой шестерней 9 привода.

Также в корпусе масляного насоса установлен редукционный клапан 2. На некоторых машинах насосы могут несколько отличаться деталями привода и расположением шестерней (у более производительных насосов шестерни могут быть с внутренним зацеплением, как на рисунке 1 а), но принцип работы у них один.

Выработка или неисправности в масляном насосе могут стать причиной пониженного давления масла, и подробно о масляном насосе, его диагностике и ремонте можно почитать вот тут.

Масляный фильтр предназначается для очистки моторного масла от мелких частиц металла и других загрязнений, образующихся от износа трущихся деталей двигателя. На большинстве серийных автомобилей и мотоциклов устанавливается по одному масляному фильтру, через который проходит и фильтруется всё моторное масло, подаваемое масляным насосом. И такие фильтры называются полнопоточными.

На большинстве автомобилей и мотоциклов устанавливают неразборный полнопоточный фильтр (см. рис 2 а) который состоит из корпуса 1, в котором имеется фильтрующий элемент 6, а также имеется перепускной 4 и дренажный 3 клапаны.

Дренажный клапан представляет собой манжету изготовленную из маслостойкой резины, которая беспрепятственно пропускает масло в корпус фильтра, но не допускает вытекать маслу из корпуса фильтра в поддон неработающего двигателя. Это позволяет постоянно сохранять некоторый запас моторного масла внутри корпуса фильтра и каналах и это обеспечивает быструю подачу масла к трущимся деталям во время и после запуска двигателя.

Перепускной клапан обеспечивает подачу неочищенного масла к трущимся поверхностям минуя фильтр, если он слишком сильно загрязнён. Оба клапана, как дренажный, так и перепускной являются важными деталями системы смазки и при их неисправностях могут возникнуть неприятности — подробнее об этом советую почитать вот тут.

На некоторых автомобилях и мотоциклах (например автомобиль Москвич и мотоцикл Урал) фильтрующий элемент 11 сменный (см. рис 2 б) и его планово меняют после определённого пробега, а корпус 1 остаётся на двигателе.

Ну и на некоторых автомобилях и мотоциклах (например автомобиль Запорожец и мотоцикл Днепр) нет масляного фильтра, а роль маслоочистителя выполняет центрифуга. Во время работы мотора, масло заполняющее полость внутри центрифуги (которая закреплена на коленвалу), вращается вместе с ней и коленвалом с большой скоростью.

И под действием центробежной силы, твёрдые частицы и примеси, находящиеся в моторном масле, отделяются от него и оседают на стенках корпуса и крышки центрифуги, а очищенное масло поступает в главный масляный канал.

Вентиляция картера служит для поддержания нормального давления в картере двигателя и для удаления из него паров бензина и газов, прорывающихся из цилиндров мотора и вызывающих коррозию деталей, загрязнение и разжижение масла.

Кроме этого, прорывающиеся в картер мотора отработанные газы, могут повысить давление в картере и это приведёт к выдавливанию уплотнений (сальников) и появлению утечек масла при работающем двигателе.

Чтобы этого избежать и служит вентиляция картера, с помощью принудительного отсоса газов из картера мотора, через предназначенный для этого вытяжной шланг, воздухоочиститель, карбюратор и впускной коллектор в цилиндры.

На некоторых автомобилях отсос картерных газов в смесительную камеру карбюратора регулируется с помощью специального золотника 1 (см. рис 4), который расположен на оси дроссельных заслонок карбюратора. При работе мотора на малых оборотах на холостом ходу, картерные газы отсасываются в небольшом количестве через калиброванное отверстие 2 золотникового устройства.

А при открытии дроссельных заслонок, вместе с их оськой поворачивается золотник и через имеющуюся в нём канавку сообщает шланг 5 для отвода картерных газов непосредственно с задроссельным пространством карбюратора.

Но разряжение в задроссельном пространстве при этом уменьшается, а на входе в карбюратор возрастает и поэтому отсасывание картерных газов больше пойдёт через корпус воздушного фильтра (минуя фильтрующий элемент) и это увеличивает интенсивность вентиляции картера двигателя.

Читать еще:  Td42 стук в двигателе

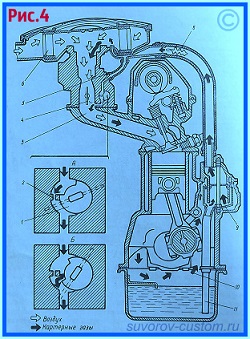

Н а более современных машинах при работе картерные газы по штуцеру и вытяжному шлангу 15 поступают в корпус маслоотделителя 14, где благодаря завихрению в сетке 13 происходит отделение масла от газов и последующее его возвращение в поддон двигателя.

Далее очищенные от масла картерные газы могут отсасываться двумя путями, первый из которых — это по шлангу 5 и трубопроводу 3, когда мотор работает на холостых оборотах и дроссельные заслонки закрыты. Картерные газы из шланга 5 через калиброванное отверстие штуцера карбюратора поступают в задроссельное пространство, и там подмешиваются к горючей смеси и далее по впускному коллектору 3 попадают в цилиндры мотора.

А второй путь — это по шлангу 12, в момент когда дроссельные заслонки открыты, картерные газы поступают в воздушный фильтр и вместе с очищенным воздухом поступают в карбюратор, а роль пламегасителя выполняет сетка 13.

Об усовершенствовании системы вентиляции картера старых автомобилей можно почитать вот здесь.

Масляный радиатор служит для охлаждения масла и устанавливается как правило на автомобилях и мотоциклах с двигателями с воздушно-масляным охлаждением (моторы без жидкостной системы охлаждения).

Но масляный радиатор может устанавливаться и на машинах с жидкостным охлаждением и устанавливают его чаще всего на форсированные моторы, у которых обороты и температура масла может быть выше, чем у обычных серийных машин.

Неисправности и техобслуживание системы смазки.

О системе смазки и её неисправностях я уже писал и об этом можно почитать вот тут. А здесь будут затронуты только основные и важные моменты.

Самой распространённой неисправностью является подтекание моторного масла, которое обнаруживается очень легко внешним осмотром двигателя и по масляным пятнам на полу гаража или стоянки. А чтобы конкретно выявить места утечки масла на двигателе, его следует хорошенько отмыть (о правильной мойке мотора читаем тут).

После мойки заводим мотор и дав ему поработать несколько минут, осматриваем его в местах сальников и прокладок. Точные места утечки масла как правило сразу обнаруживаются. Устраняются утечки довольно просто — подтяжкой крепежа или заменой прокладок (если не помогает подтяжка) и сальников новыми.

Ещё одной распространённой, но очень важной неисправностью, которая может привести к серьёзным неприятностям (клину двигателя и его кап ремонту — шлифовке коленвала) — это пониженное или повышенное давление масла. О понижении давления масла подскажет датчик давления масла и подробно о нём читаем тут.

Как и чем точно проверить давление масла в системе смазки я уже писал вот в этой статье и в ней же подробно описаны причины недостаточного давления масла и методы их устранения.

Но основные методы устранения недостаточного давления масла — это ремонт масляного насоса (как его отремонтировать ссылка выше в тексте) и шлифовка коленвала, которая позволяет восстановить правильные зазоры в подшипниках коленвала и восстановить нужное давление масла.

Также недостаточное давление масла может быть и при износе подшипников (постелей) распределительного вала, а как их восстанавливают читаем здесь.

Также на любом моторе может быть наоборот повышенное давление и это тоже считается неисправностью, так как при повышении давления возникнут утечки от выдавливания сальников и уплотнений. Как правило повышение давления масла происходит из-за применения моторного масла большей вязкости, чем рекомендует завод изготовитель двигателя.

Также повышенное давление происходит от загрязнения масляных магистралей (маслопроводов) или от заедания редукционного клапана в закрытом положении. Эти неисправности как правило происходят от несвоевременного техобслуживания и наличия грязи в системе смазки двигателя.

На большинстве двигателей автомобилей и мотоциклов нормальное давление масла на прогретом моторе (при повышении оборотов коленвала близких к максимальным) должно быть в пределах 3,5 — 4,5 кг/см².

Ещё одна распространённая неисправность — это повышенный расход масла (более 35 — 40 грамм на 100 км пробега). Такая неисправность возникает от повышенного уровня масла в картере, от сильных утечек, но чаще всего возникает от попадания масла в камеры сгорания мотора вследствие большого износа ЦПГ (цилиндропоршневой группы).

Устраняется эта неисправность проверкой и доводкой уровня масла в картере до нормы, заменой прокладок и сальников, ну и конечно же капитальным ремонтом двигателя. А как сделать именно правильный капремонт мотора, чтобы он стал лучше нового, очень советую почитать вот эту статью.

Техническое обслуживание системы смазки.

ТО смазочной системы заключается в проверке необходимого уровня моторного масла в картере (поддоне) двигателя с помощью щупа и доведения уровня до нормы. А так же заключается в проверке нормальной герметичности уплотнений, очистке и промывке системы вентиляции картера, своевременной замене масла (лучше раньше установленного заводом срока), промывке центробежного фильтра (центрифуги) или своевременной замены фильтра (фильтрующего элемента).

В этой статье были затронуты основные моменты по устройству, неисправностям и техническому обслуживанию системы смазки двигателя, которые надеюсь будут полезны для новичков, успехов всем.

Устройство автомобилей

Система смазки двигателя

Назначение системы смазки и ее дополнительные функции

Смазочная система (система смазки) предназначена для подачи масла к трущимся поверхностям с целью уменьшения сил трения, а также для охлаждения деталей, удаления продуктов нагара и износа, предохранения деталей двигателя от коррозии.
Помимо этого, масло существенно уплотняет зазоры между сопряженными деталями.
Кроме перечисленных функций, смазочная система может выполнять и специфические задачи.
Моторное масло из смазочной системы применяется в гидрокомпенсаторах тепловых зазоров клапанов, гидронатяжителях привода газораспределительного механизма, в системах регулирования фаз газораспределения, в гидравлическом приводе вентилятора системы охлаждения и т. п.

Если рабочие поверхности деталей, сопрягаемых в подвижном соединении, абсолютно сухие, то имеет место сухое трение, сопровождающееся интенсивным выделением теплоты, изнашиванием поверхностей, и требующее значительных затрат энергии на относительное перемещение деталей.

Трение между поверхностями, разделенными достаточно толстым слоем масла, называется жидкостным. В этом случае усилие, необходимое для относительного перемещения деталей, значительно сокращается и существенно уменьшается изнашивание их рабочих поверхностей.
В двигателе внутреннего сгорания стойкое жидкостное трение удается осуществить только в подшипниках коленчатого вала на рабочих режимах.

Остальные сопряженные пары движутся возвратно-поступательно или качаются, поэтому на их поверхностях не удается сохранить масляный слой достаточной толщины. Такое трение, когда рабочие поверхности разделены лишь тонкой пленкой масла (толщиной менее 0,1 мм) называется граничным.
В зависимости от толщины пленки граничное трение может быть полужидким или полусухим. Последнее характеризуется возможностью «схватывания» микровыступов трущихся поверхностей, склонностью к задирам и эрозивному изнашиванию.

Полужидкое трение наиболее характерно для деталей цилиндропоршневой группы. В паре «выпускной клапан – направляющая втулка» возможно возникновение полусухого трения.

Подача масла к трущимся поверхностям должна быть бесперебойной. При недостаточной смазке теряется мощность двигателя, повышается износ деталей и возрастает вероятность отказа из-за разрушения подшипников коленчатого вала, заклинивания поршней, распределительного механизма и т. п.

Нельзя допускать и избыточного смазывания, так как это может привести к попаданию масла в камеру сгорания и на электроды свечей зажигания, вследствие чего увеличивается нагарообразование в днищах поршней, стенках камеры сгорания и клапанах.
Это приводит к перегреву и перебоям в работе двигателя, а также к перерасходу масла.

Требования к системе смазки двигателя

Требования, предъявляемые к смазочной системе, основываются на ее функциях и задачах:

  • бесперебойная подача масла к трущимся деталям на всех режимах работы двигателя, на подъемах и спусках автомобиля с уклоном до 35 % и при крене до 25 %, при температуре окружающей среды от +50 до -50 ˚С, при положительных и отрицательных горизонтальных и вертикальных ускорениях;
  • достаточная степень очистки масла от механических примесей;
  • прочная конструкция;
  • удобство технического обслуживания;

Способы смазки деталей двигателя

В зависимости от способа подачи масла к трущимся поверхностям различают следующие способы смазывания:

  • разбрызгиванием и посредством масляного тумана;
  • под давлением;
  • комбинированное.

Под давлением масло подводится к трущимся деталям из главной масляной магистрали, давление в которой создается насосом.

Читать еще:  Электрическая схема пуска двигателя камаз

Смазка разбрызгиванием осуществляется специальными форсунками или подвижными деталями кривошипно-шатунного механизма (КШМ), а также путем создания масляного тумана из стекающего в картер масла.

Комбинированная система смазывания сочетает в себе первые два способа.

В современных автомобилях, как правило, система смазки имеет комбинированное устройство. Ее особенность заключается в следующем: к деталям, более всего подверженным износу, масло подается под давлением, а к тем, которые работают в более легких условиях, разбрызгиванием.
Под давлением масло подводится к коренным и шатунным подшипникам коленчатого вала, опорам распределительного вала, сочленениям привода газораспределительного механизма (ГРМ), зубчатым колесам привода распределительного вала, топливному насосу высокого давления (ТНВД) дизелей.
В некоторых двигателях под давлением смазываются сопряжения верхней головки шатуна с поршневым пальцем.

Разбрызгиванием масло подается на зеркало цилиндра из отверстия в кривошипной головке шатуна, а также разбрызгивается специальными форсунками на днище поршня. Масляные форсунки могут быть расположены у верхней головки шатуна или в нижней части цилиндра.
Подаваемое на днище поршня масло выполняет двоякие функции – во-первых, оно охлаждает днище поршня, во-вторых, при стекании по стенкам гильзы, оно смазывает сопрягаемую пару «поршень-гильза цилиндров», а далее, продолжая стекать в поддон и сталкиваясь с подвижными деталями КШМ, образует масляный туман, также смазывающий детали двигателя.

Существует способ смазывания самотеком , когда подача масла осуществляется по каналам из резервуаров, карманов, различных полостей и углублений, расположенных выше смазываемых поверхностей.

В зависимости от места размещения основного запаса масла смазочные системы могут быть с «мокрым» (рис. 1 ) или «сухим» ( рис. 2 ) картером.

Для детального просмотра кликните по рисунку мышкой, и схема откроется в отдельном окне браузера.

Наибольшее распространение на автомобильных двигателях получили смазочные системы с «мокрым» картером , которые имеют более простую конструкцию. В этом случае основной запас масла находится в поддоне картера и при работе двигателя масло подается к трущимся деталям масляным насосом, затем оно самотеком возвращается обратно в поддон.
Это техническое решение имеет ряд недостатков, наиболее существенные из которых – вспенивание масла при высоких оборотах коленчатого вала, а также сильное плескание в картере, из-за чего может оголиться маслоприемник, что ведет к значительному снижению давления в системе смазки и масляному «голоданию».
Кроме того, относительно глубокий поддон негативно влияет на общие габариты и расположение центра тяжести двигателя и автомобиля в целом.

В системах с «сухим» картером основной запас масла содержится в отдельном масляном баке 5 ( рис. 2 ) и масло подается к трущимся деталям нагнетающей секцией масляного насоса. Стекающее в поддон масло полностью удаляется из него откачивающими секциями масляного насоса 9 и вновь подается в масляный бак 5.
Такая смазочная система обеспечивает надежную смазку на крутых подъемах, спусках и уклонах без утечки масла через уплотнения между деталями двигателя, а также позволяет уменьшить высоту двигателя за счет менее глубокого поддона.
Кроме того, при «сухом» картере масло в меньшей мере нагревается от горячих деталей и подвергается вредному воздействию картерных газов, благодаря чему дольше сохраняет смазывающие свойства.

Из недостатков системы смазки с «сухим» картером можно отметить высокую стоимость, больший вес, более сложное устройство и больший заправочный объем в сравнении с системой смазки с «мокрым» картером.

Система смазки с «сухим» картером обычно применяется на автомобилях с высокофорсированными двигателями, предназначенными, например, для гонок, а также в некоторых моделях внедорожников, которым часто приходится передвигаться по бездорожью со сложным рельефом местности.
В некоторых случая такая система смазывания деталей двигателя используется для уменьшения габаритной высоты силового агрегата.

Система смазки двигателя. Общее устройство и принцип действия

Видео: Система смазки двигателя внутреннего сгорания (ДВС) в 3D. Как работает система смазки?

Назначение системы смазки заключается в снижении трения сопряженных деталей двигателя. Кроме того система смазки выполняет и побочные функции — понижает температуру деталей двигателя, удаляет продукты износа и нагара, защищает детали двигателя от коррозии.

Общее устройство

В систему смазки двигателя входят:

  • поддон картера с маслозаборником
  • масляный насос
  • масляный радиатор
  • масляный фильтр
  • соединительные магистрали и каналы

Рис. Схема системы смазки двигателя: 1 — масляный поддон; 2 — датчик уровня и температуры масла; 3 — масляный насос; 4 — редукционный клапан; 5 — масляный радиатор; 6 — масляный фильтр; 7 — перепускной клапан; 8 — обратный клапан; 9 — датчик давления масла; 10 — коленчатый вал; 11 — форсунки; 12 — распределительный вал выпускных клапанов; 13 — распределительный вал впускных клапанов; 14 — вакуумный насос; 15 — турбонагнетатель; 16 — стекание масла; 17 — сетчатый фильтр; 18 — дроссель.

Предназначением поддона картера двигателя является хранения масла. Проконтролировать уровень масла в поддоне можно используя щуп, а также датчик уровня и температуры масла.

Масляный насос служит для закачки масла в систему. В действие он приводится коленчатым, распределительным или дополнительным приводным валом. Самыми распространенными являются масляные насосы шестеренного типа.

Рис. Односекционный шестеренный масляный насос со встроенным редукционным клапаном:
1 — впускная полость; 2 — нагнетательная полость; 3 — редукционный клапан

От продуктов нагара и износа масло очищается масляным фильтром. Очищение моторного масла достигается фильтрующим элементом, замену которого рекомендуется производить одновременно с заменой масла.

Охлаждение и нагрев моторного масла производит масляный радиатор. Через масляный радиатор пропускается охлаждающая жидкость, которая нагревает масло в холодном двигателе и охлаждает его, когда двигатель горячий. Масло в двигателе должно иметь температуру выше 100°С чтобы из него выпаривалась остаточная вода, но его температура не должна превосходить границу в диапазоне от от 138°С до 148°С.

Давление масла в системе контролируют датчики установленные в масляной магистрали. Датчик направляет сигнал к лампе на приборной панели. Также информация о давлении может поступать в систему управления двигателем. При снижении давления сверх нормы, система управления должна остановить двигатель.

Современные двигатели могут иметь датчики уровня и температуры масла. Поступающая от них информация также отображается на приборной панели.

Постоянное рабочее давление в системе смазки поддерживается с помощью одного или нескольких редукционных (перепускных) клапанов, которые устанавливают в масляных насосе и фильтре.

Принцип действия системы смазки двигателя

Самой распространенной системой смазки двигателей в настоящее время является комбинированная. В такой системе одни детали смазываются под давлением, а другие – самотеком или разбрызгиванием.

Двигатель смазывается циклически. После его запуска, масло закачивается в систему масляным насосом. Насос создает необходимое давление и подает масло в масляный фильтр, в котором происходит его очистка от механических примесей. Далее масло по каналам подается к:

  • шатунным шейкам коленчатого вала
  • коренным шейкам коленчатого вала
  • опорам распределительного вала
  • верхней опоре шатуна для смазки поршневого пальца

К рабочей поверхности цилиндра масло поступает из отверстий в нижней опоре шатуна или от специальных форсунок.

Другие части двигателя смазываются разбрызгиванием, т.е. часть масла вытекающего из зазоров в соединениях разбрызгивается подвижными частями КШМ и ГРМ. При разбрызгивании масла создается масляный туман, который при оседании смазывает детали двигателя.

Масло стекает в поддон картера двигателя под действием силы тяжести, после чего цикл смазки повторяется.

Также в некоторых автомобилях применяется система смазки с сухим картером. В такой системе основной запас масла содержится в автономном масляном баке, откуда подается в главную масляную магистраль двигателя нагнетающей секцией масляного насоса. Такие системы обеспечивают бесперебойный подвод масла к трущимся деталям двигателя на длительных крутых подъемах, спусках и при кренах без какого-либо масляного голодания и утечек масла через сальники коленчатого вала. Кроме того, применение системы с сухим картером позволяет уменьшить высоту двигателя, снизить расход масла и сохранять его физико-химические свойства в течение более длительного периода благодаря возможности удаления из масла картерных газов.

Рис. Типичная схема смазочной системы двигателя с сухим картером:
1 — масляная центрифуга; 2 — двигатель; 3 — полнопоточный фильтр грубой очистки; 4 — масляный радиатор; 5 — перепускной клапан; 6 — масляный бак; 7 — змеевик для подогрева масла; 8 — предпусковой маслозакачивающий насос; 9 — маслопрцемный сетчатый фильтр; 10, 11 — нагнетающая и откачивающая секции основного масляного насоса

Устройство системы смазки двигателей ГАЗ-69, ГАЗ-69А, ГАЗ-63 и ГАЗ-51А, ЗИЛ-157К, ЗИЛ-157 и ЗИЛ-151, ЗИЛ-164А, ЗИЛ-164 и ЗИЛ-150, ЯАЗ-М-206Б

Ознакомиться с особенностями устройства двигателей отечественных автомобилей ГАЗ, ЗИЛ, УРАЛ И ЯАЗ можно в следующей записи.

Читать еще:  Характеристика двигатель териос кид

Система смазки двигателя ВАЗ

Система смазки двигателя ВАЗ — комбинированная, т.е. смазывание происходит одновременно двумя способами: под давлением и разбрызгиванием. При температуре масла 85 °С и частоте вращения коленвала 5600 мин-1, давление в системе смазки составляет от 3,5 до 4,5 кгс/см2. При минимальной частоте вращения коленчатого вала (от 850 до 900 мин-1) минимальное давление должно составлять не менее 0,5 кгс/см2. Вместимость системы смазки, включая масло в масляном фильтре, составляет 3,75 л.

Рис. Схема системы смазки двигателя ВАЗ:
1 — масляный насос; 2 — масляный картер: 3 — канал подачи масла от насоса к фильтру; 4 — горизонтальный канал для подачи масла от фильтра в масляную магистраль; 5 — канал для подачи масла к шестерне привода масляного насоса и распределителя зажигания; 6 — канал в шейке коленчатого вала; 7 — передний сальник коленчатого вала; 8 — канал подачи масла от масляной магистрали к коренному подшипнику и к валику привода масляного насоса и распределителя зажигания; 9 — шестерня привода масляного насоса и распределителя зажигания; 10 — валик привода масляного насоса и распределителя зажигания; 11 — канал для стока масла; 12 — канал в кулачке распределительного вала; 13 — магистральный канал в распределительном валу; 14 — канал в опорной шейке коленчатого вала; 15 — кольцевая выточка на средней опорной шейке распределительного вала; 16 — крышка маслоналивной горловины; 17 — наклонный канал с головке цилиндров; 18 — вертикальный канал в блоке цилиндров; 19 — масляная магистраль; 20 — датчики давления и контрольной лампы давление масла; 21 — канал подачи масла к коренному подшипнику; 22 — канал подачи масла от коренного подшипника к шатунному; 23 — указатель уровня масла; 24 — масляный фильтр; 25 — перепускной клапан масляного фильтра; 26 — противодренажный клапан

Подробней система смазки двигателя ВАЗ рассмотрена нами в следующей статье.

Система смазки

Особенности конструкции

В двигателе комбинированная система смазки. Шатунные и коренные подшипники коленвала, подшипники распредвала, винтовые шестерни масляного насоса смазываются под давлением. Все остальные детали смазываются с помощью разбрызгивания.

Насос масленый, односекционный, шестеренчатого типа, приходит в движение от привода вала масляного насоса двумя винтовыми шестернями. Масло проходит очистку через полнопоточный фильтр.

Система смазки контролируется при помощи аварийной лампы падения давления масла.
Так же к системе смазки подсоединены пружинно – гидравлический натяжитель цепи и гидроопоры рычагов клапанного привода.

Система смазки

Рис. 1. Система смазки:
1 – канал для подачи масла коренному подшипнику
2 – канал для подачи масла от коренного, до шатунного подшипника
3 – клапан масляного фильтра перепускной
4 – фильтрующий элемент
5 – противодренажный клапан
6 – масляный насос
7 – канал масляной подачи от насоса к фильтру
8 – канал масляной подачи от фильтра к масляной магистрали
9 – канал масляной подачи к шестерне привода масляного насоса
10 – канал масляной подачи к валику привода насоса
11 – валик привода насоса масляного
12 – распределительный вал
13 – кольцевая выточка в средней опорной шейке распредвала
14 – канал в кулачке распредвала
15 – канал на опорной шейке распредвала
16 – вертикальный канал блока цилиндров для осуществления подачи масла для механизма газораспределения
17 — масляная магистраль
18 – сигнальный датчик падения масляного давления

Снятие и установка насоса масляного.

Масляный насос необходимо снимать при выявлении следующих неисправностях:
1. На холостом ходу прогретого двигателя давления масла в системе недостаточное (износ шестеренок насоса, посторонние частицы попали под редукционный клапан). При наезде картером на препятствие, падения давления может быть вызвано поломкой приемного картера.
2. Давление в системе чрезмерно завышено.
Для производства этих работ Вам необходимы торцевые головки, ключ «10» и «12», карданный шарнир.

1. Демонтируйте защиту картера двигателя, а также брызговик (см. Снятие и установка защиты масляного картера и брызговика двигателя)

3. Подвесьте двигатель, предварительно отсоединив крепление опорных подушек, отвинтите болты соединения масляного картера и опустите его вниз, для доступа к насосу масляному.

4. Отвинтите 2 болта крепления масляного насоса и снимите его.

ПРИМЕЧАНИЕ. Обратите свое внимание, что болты креплений разной длины. Устанавливая насос, поставьте болты на свои места.

5. Снимите прокладку с корпуса насоса.

6. Если прокладка, при снятии, порвалась, внимательно очистите плоскость от ее остатков.

7. Монтаж нового или восстановленного масляного насоса производим в обратном порядке.

ПРИМЕЧАНИЕ.
При установке нового масляного насоса, проведите замену старой прокладки, для того чтобы не возникла течь

Ремонт насоса масляного.

Для работы необходимы: ключ «10», щупы, линейка.

1. Выкрутите болты соединения крепление патрубка к корпусу насоса

ПРИМЕЧАНИЕ
Обратите внимание – один из болтов крепления патрубка короче других. При сборке насоса устанавливайте его на прежнее место.

2. Корпус насоса зажмите в тиски и снимите приемный патрубок, а также шайбу редукционного клапана.

3. Чтобы произвести очистку приемного патрубка с сеткой, необходимо отогнуть сетку…

4. …снять ее.

5. Демонтируйте пружину редукционного клапана…

6. … редукционный клапан…

7. …и крышку.

8. Высуньте ведущую шестерню, валик из корпуса

9. Снимите в корпусе с оси ведомую шестерню

10. Детали вымойте керосином, продуйте сжатым газом и осмотрите на наличие дефектов.

11. Измерьте зазор между шестерней и ее осью. Он должен составлять 0,017–0,057 мм (предел – 0,1)

12. Измеряйте зазор с помощью плоского щупа между зубьями шестерни. 0,15 мм (мин. 0,25мм)

13. Измеряйте зазор с помощью плоского щупа между наружным диаметром шестерен и корпусом. 0,15 мм (придел – 0,25 мм)

14. Измеряйте с помощью плоского щупа и приложив линейку к плоскости, зазор между торцом шестерни и плоскостью корпуса насоса: 0,161–0,166 мм (предел – 0,2 мм)

15. При провороте ведущего валика, шестерни должны крутиться плавно и без заедания. При измерении диаметров отверстия в корпусе и валика, определите зазор между корпусом и опорными поверхностями. 0,016–0,055 мм (предел – 0,1 мм)

16. Проведите осмотр редукционного клапана. На его поверхностях должны отсутствовать повреждения, которые снижают давление в системе (забоины, заусеницы). Удалите всю грязь и отложения

17. Проведите осмотр пружины редукционного клапана на отсутствие механических повреждений.

18. Осмотрите крышку. На ее поверхностях должны отсутствовать повреждения, которые снижают давление в системе (забоины, заусеницы). Удалите всю грязь и отложения

19. Если картер двигателя подвергался ударам, осмотрите приемный картер на наличие деформаций. Трещины и другие механические повреждения не уместны. Полностью промойте (или замените) сетку патрубка

20. Замените поврежденные детали или детали с большим процентом износа. В обратном порядке проведите сборку масляного насоса, соблюдая при этом чистоту. Залейте в двигатель масло

Замена шестерни привода насоса масляного.

Шестерня привода заменяется при износе зубьев, при износе или повреждении шлицов, которые соединяют ее с валиком насоса. При проворачивании в валике шестерни, происходит падение давление масла в системе.

Для этой работы необходим ключ «13», деревянная палочка, отвертка.

1. Открутите гайку на креплении заглушки…

2. …извлеките из держателя кронштейна, трубку доставки масла к натяжителю цепки привода распредвала. Снимите кронштейн.

3. Подковырните заглушку отверткой и…

4. …изымите ее из блока цилиндров.

5. Вставьте с натяжением в отверстие шестеренки острую палочку, и не спеша, извлеките ее из отверстия

6. Детали устанавливают в обратной последовательности.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
