Датчик для измерения давления масла двигателя

Устройство автомобилей

Приборы измерения давления

Назначение и типы приборов для измерения давления

Современные автомобили оснащаются различными механизмами, системами и агрегатами, использующими в качестве рабочего тела жидкости и газы. Это могут быть различные гидравлические и пневматические устройства, функционирующие под действием сжатых жидкостей, масел, воздуха и газов, при этом основным параметром рабочего тела в таких устройствах является его давление, которое необходимо постоянно контролировать, а значит и измерять.

Приборы измерения давления (манометры) применяются в автомобиле для контроля давления:

  • Масла в двигателе;
  • Воздуха в пневматической тормозной системе;
  • Масла в гидромеханической передаче;
  • В централизованной системе подкачки воздуха.

Кроме того, в специализированных автомобилях, используемых, например, для размещения и перевозки подъемно-транспортного оборудования, могут применяться манометры для контроля давления масла в гидросистемах и пневмоприводах.

Эксплуатация автомобиля с неисправными приборами контроля, давления масла и воздуха запрещена, т.к. может привести к аварийным режимам.

Для экстренного привлечения внимания водителя во многих системах манометры дублируются сигнализатором аварийного давления.

Кроме того, к приборам, измеряющим давление, относятся и приборы для измерения разрежения – вакуумметры. В последние годы широко применяется прибор, контролирующий разрежение во впускном коллекторе – эконометр. Руководствуясь указаниями этого прибора, водитель имеет возможность выбора режима движения, соответствующего наименьшему расходу топлива.

По способу измерения манометры делятся на приборы прямого действия и электрические.
Приборы прямого действия бывают механические и жидкостные.
Механические приборы для измерения давления имеют чувствительный элемент и указатель, устанавливаемый на приборной панели. Контролируемая среда подводится к чувствительному элементу прибора по трубопроводу.
Жидкостные приборы прямого действия для измерения давления (ртутные, спиртовые барометры и т. п.) в конструкции автомобилей не используются.

Электрические манометры основаны на преобразовании неэлектрических величин в электрические, и содержат связанные между собой манометрический датчик, к которому подводится контролируемая среда, и указатель, располагаемый на щитке приборов или в зоне видимости водителя.

Манометры прямого действия

К приборам непосредственного (прямого) действия относятся манометры с плоской или овальной трубчатой пружиной.

Основной деталью манометра с трубчатой пружиной (рис. 1) является пружина 4, представляющая собой упругую плоскую или овальную трубку. Трубчатая пружина изогнута по окружности и представляет собой не полный виток. Один конец трубки впаян в штуцер 7, через который в отверстие поступает жидкость или воздух. Под действием давления жидкости или воздуха трубка распрямляется, а так как второй конец соединен с тягой 6, то через передаточный механизм, закрепленный в корпусе 1, приводится в движение стрелка 2 прибора.

Рис. 1. Манометр непосредственного (прямого) действия: 1 — корпус; 2 — стрелка; 3 — спиральная пружина; 4 — трубчатая пружина; 5 — трубчатый сектор; 6 — тяга; 7 — штуцер; 8 — подвижная плата; 9 — винт; 10 – трибка

При увеличении давления внутри трубки происходит ее деформация (по оси Y она увеличивается, а по оси X уменьшается). При этом длина наружной дуги А и внутренней дуги А1 стенок трубки практически не меняется. Вследствие этого кривизна дуги, по которой изогнута трубчатая пружина, уменьшается, и трубка разгибается. При этом ее свободный конец перемещается, передвигая стрелку прибора. Регулировка осуществляется с помощью подвижной платы 8 и винта 9.

В манометрах с трубчатой пружиной перевод стрелки 2 осуществляется трубчатым сектором 5 и трибкой 10. Пружина 3 на оси стрелки компенсирует влияние зазоров в передаточном механизме на показание прибора.

Эконометр , устанавливаемый на автомобилях (например, ВАЗ-2108, -2109), работает аналогично. Манометрическая трубчатая пружина в данном случае реагирует не на увеличение давления, а на уменьшение, т.е. сжимается. По положению стрелки в одной из трех зон шкалы эконометра водитель может оценивать экономичность выбранного режима движения, а также получать информацию о ряде неисправностей двигателя.
Если стрелка прибора находится слева, двигатель работает под увеличенной нагрузкой или с большим ускорением. При этом увеличивается расход топлива, и чтобы этого избежать водитель должен перейти на другую передачу или изменить режим движения, тем самым подобрав оптимальный режим работы двигателя.
Если стрелка находится справа, это указывает на оптимальный режим работы двигателя.
Колебания стрелки в левой зоне указывают на неисправные клапаны или неправильную регулировку системы зажигания. Если колебания в левой зоне и частично захватывают правую, это означает, что имеет место потеря компрессии в двигателе.

Недостатками манометров прямого действия является их чувствительность к вибрациям и невысокая перегрузочная способность. Кроме того, трубопроводы, подводящие контролируемую среду к приборам, имеют склонность к засорению и даже закупорке, что приводит к погрешностям в показаниях и отказам.
По этой причине дальнейшее развитие манометрических измерителей связано с использованием электрических устройств.

Термобиметаллический импульсный манометр

Термобиметаллический импульсный манометр состоит из датчика и указателя.
Датчик манометра (рис. 2) имеет мембрану 10, на центральную часть которой опирается выступом 11 упругая пластина 1 с контактом, соединенным с «массой».
В датчике размещена П-образная термобиметаллическая пластина, электрически изолированная от «массы». На рабочее плечо 2 пластины навита обмотка 3, один конец которой приварен к термобипластине, а второй присоединен к выводному зажиму 6 через упругий вывод 5. На конце рабочего плеча термобипластины установлен второй контакт 4.
При отсутствии давления под мембраной контакт 4 соединен с контактом на упругой пластине 1. Второе плечо термобиметаллической пластины закреплено на упругом держателе 7, положение которого вместе с биметаллической пластиной можно изменять поворотом рычага 8.

Указатель термобиметаллического импульсного манометра (рис. 3) состоит из П-образной термобиметаллической пластины 3, которая одним концом закреплена на регулировочном зубчатом секторе 8, а другим соединена со стрелкой 7.
На рабочее плечо термобиметаллической пластины 3 навита обмотка 1, включенная последовательно с обмоткой датчика. Оба конца этой обмотки выведены на зажимы 2 прибора.
Второе плечо пластины 3, так же, как и датчика, компенсирует изменения температуры окружающей среды. Рабочий конец термобиметаллической пластины указателя имеет крючок 6, зацепленный со стрелкой.

При повышении давления под мембраной датчика упругая пластина с контактом поднимается и входит в контакт с термобиметаллической пластиной. Ток, проходящий по образовавшейся в следствия этого цепи, нагревает термобиметаллическую пластину указателя. Контакты датчика при нагревании рабочего плеча термобиметаллической пластины из-за ее изгиба размыкаются и прерывают ток до момента остывания пластины и последующего размыкания контактов.

При установившемся давлении в датчике происходит периодическое размыкание контактов. При этом время разогрева термобиметаллической пластины датчика, когда контакты замкнуты, зависит от степени ее деформации, т. е. от давления в датчике.
Время охлаждения пластины, когда контакты разомкнуты, зависит от степени нагрева пластины относительно температуры окружающей среды.

Чем выше давление в датчике, тем больше температура пластины указателя, так как время замкнутого состояния контактов датчика относительно времени разомкнутого состояния больше. Эффективный ток в обмотке указателя увеличивается, его термобиметаллическая пластина деформируется и перемещает стрелку по шкале.

Логометрический манометр

Логометрический манометр состоит из реостатного датчика и магнитоэлектрического указателя.

Реостатный датчик (рис. 4) логометрического манометра состоит из основания 1 со штуцером, на котором закреплена гофрированная мембрана 2 с помощью стального ранта 3, несущего на себе реостат 4 с передаточным механизмом. В центре мембраны установлен толкатель 11, на который опирается качалка 9 с регулировочными винтами 10. Качалка воздействует на ползунок 5 реостата, поворачивая его вокруг оси 6. Пружина 8 противодействует смещению ползунка.

Чтобы пульсации давления в контролируемой системе не вызывали колебаний ползунка по реостату, в канал штуцера датчика запрессован наконечник 12 со стержнем для очистки канала, который создает большое сопротивление потоку масла или воздуха и тем самым сглаживает влияние резких изменений давления на показания прибора.

При подаче масла или воздуха в датчик мембрана под давлением выгибается и через качалку и опорную площадку 7 двигает ползунок по реостату. При снижении давления мембрана под действием собственной упругости опускается, и возвратная пружина 8 сдвигает ползунок и детали рычажной передачи в исходное положение.

Читать еще:  В жару высокие обороты двигателя

В качестве указателя логометрического манометра применяется магнитоэлектрический прибор (рис. 5, а), состоящий из двух пластмассовых полукаркасов 2 на которые намотаны три измерительные индукционные катушки 5, причем одна катушка расположена под углом 90˚ к двум другим. Постоянный магнит 3 установлен внутри каркаса на одной оси со стрелкой 6.

Магнит может поворачиваться, ориентируясь вдоль магнитных силовых линий результирующего вектора напряженности трех индукционных катушек.

В каркасе установлен подпятник 4 оси магнита и стрелки. Мостик 7 закреплен на каркасе и служит опорой шкалы прибора. Между мостиком и шайбой, закрепленной на оси магнита, а также в подшипник вводят кремнийорганическую жидкость, которая демпфирует колебания подвижной системы в условиях вибрации.
Для возврата подвижной системы в нулевое положение при включенном приборе используется миниатюрный магнит, находящийся между полукаркасами.
Для исключения воздействия на показания прибора посторонних магнитных полей и влияния полей индукционных катушек на показания других приборов собранный каркас размещают в цилиндрическом экране 1.

При включении датчика и указателя в цепь питания (рис. 5, б) ток проходит по индукционным катушкам W1, W2 и W3 по реостату датчика и термокомпесационному резистору Rтк. Изменение давления в контролируемой системе вызывает изменения сопротивления реостата датчика , подключенного параллельно индукционной катушке W1.
Ток, протекающий по индукционной катушке W1, изменяет свое значение, что приводит к изменению величины вектора напряженности поля, создаваемого этой катушкой. Изменение величины сопротивления реостата Rд оказывает влияние на величину тока, протекающего по двум другим индукционным катушкам, но это влияние не соль существенное, как в случае с индукционной катушкой W1. Изменение направления результирующего вектора напряженности вызывает отклонение магнита и стрелки манометра.

Логометрические автомобильные приборы в настоящее время вытесняют импульсные термобиметаллические, поскольку имеют ряд существенных преимуществ.
Датчики логометров не имеют размыкающих контактов, которые подвержены эрозионному износу и создают радиопомехи.
Логометрический указатель имеет больший угол перемещения стрелки, что дает возможность получить шкалу прибора с лучшей читаемостью.
В логометрическом указателе лучше компенсируются влияния изменения питающего напряжения и изменение температуры окружающей среды, так как векторы напряженности магнитных полей всех индукционных катушек изменяют свою величину практически пропорционально изменению питающего напряжения или температуры окружающей среды. Поэтому направление результирующего вектора напряженности, а значит, и положение стрелки прибора не зависят от этих внешних факторов.

Сигнализаторы падения давления

Применение на автомобиле манометра со стрелочным указателем давления часто недостаточно для обеспечения надежного контроля. Изменение давления за допустимые пределы может наступить неожиданно, и в этом случае сигнализатор давления в отличие от стрелочного прибора немедленно привлечет внимание водителя. В некоторых случаях в контролируемой системе вообще применяют только сигнализатор, не используя стрелочный прибор.
На автомобилях находят применение сигнализаторы аварийного (минимального) давления в системе смазывания, аварийного давления в пневмоприводе, в вакуумной системе открывания дверей и других рабочих системах автомобиля.

В качестве примера рассмотрим конструкцию датчика аварийного давления, применяемого на автомобилях ВАЗ и КамАЗ.
Датчик (рис. 6) имеет корпус 9 в виде полого штуцера, который внутри разделен на две полости диафрагмой 8 из тонкой полиэфирной пленки. В полость под диафрагмой поступает масло из системы смазки и поднимает её вместе с толкателем 6.

Рис. 6. Датчик аварийного падения давления: 1 и 7 — контакты; 2 — разъем; 3 — фильтр; 4 — изолятор; 5 — пружина; 6 — толкатель; 8 — мембрана; 9 — корпус

В полости над диафрагмой установлены неподвижный 7 и подвижной 1 контакты и пружина 5, противодействующая перемещению диафрагмы, которая выполняет роль чувствительного элемента датчика.
Сверху корпус закрыт изолятором 4 со штекерным разъемом 2, под которым установлен специальный фильтр 3, уравнивающий давление в надмембранной полости с внешним атмосферным.

При возникновении давления в поддиафрагменном пространстве датчика, сообщенном с контролируемой системой, диафрагма 8 выгибается и размыкает контакты 1 и 7; при падении давления контакты замыкаются, что приводит к включению контрольной лампочки на панели приборов.

Измеритель давления масла: простая диагностика двигателя

Для проведения диагностики двигателя и топливной системы часто требуется измерение давления в масляных и топливных магистралях — эта задача решается с помощью измерителей давления масла и топлива. Об этом диагностическом оборудовании, его типах, комплектации и порядке применения читайте в статье.

Назначение измерителя давления масла и топлива

Нормальная работа двигателя внутреннего сгорания возможна лишь тогда, когда в отдельных его системах или узлах поддерживается строго определенное давление жидкостей и газов. Например, во всех моторах необходимо поддерживать высокое давление масла в главной масляной магистрали и некоторых каналах, что достигается с помощью специально предназначенного для этого насоса. А давление топлива играет определяющую роль в дизельных двигателях и в бензиновых моторах с системой впрыска топлива (инжекторах).

Поэтому любое снижение или повышение давления топлива или масла, возникающее при различных поломках или нарушениях регулировок, сразу нарушает работу всего двигателя. В таких случаях появляется необходимость измерить давление жидкостей в различных частях двигателя и на различных режимах. Только зная давление масла или топлива в разных точках, а также изменение давления при изменении режима работы силового агрегата, можно делать выводы о работе систем мотора и отдельных его деталей, локализовать и устранить неисправность.

Измеритель давления масла универсальный ТОП АВТО

Измеритель давления масла «МаслоМер ВАЗ+Газ» ТОП АВТО

Измеритель давления топлива/масла «ТопливоМерПро» ВАЗ,ГАЗ ТОП АВТО

Измеритель давления топлива и масла «ТопливоМер Плюс» ВАЗ,ГАЗ (в блистере) ИЗМЕРИТ

Измеритель давления масла «МаслоМер Плюс+Самурай» ИЗМЕРИТ

Измеритель давления масла КАМАЗ,ЯМЗ АВТОДЕЛО

Измеритель давления масла «МаслоМер Дизель» КАМАЗ,ЯМЗ ТОП АВТО

Измеритель давления масла «МаслоМер ВАЗ+Самурай» ИЗМЕРИТ

Для решения этой задачи — проведения диагностики двигателя посредством измерения давления масла и топлива — предназначены специальные приборы — измерители давления масла. Эти приборы имеют несложное устройство, они просты в применении и имеют невысокую стоимость, поэтому доступны не только автосервисам, но и простым автовладельцам, предпочитающим ремонтировать свой автомобиль самостоятельно.

Здесь мы рассмотрим особенности и порядок работы с измерителями давления масла и топлива для бензиновых двигателей. Причем эти приборы одинаково подходят для бензиновых моторов легковых и грузовых моторов — давление масла в них имеет один порядок, поэтому нет необходимости использовать разные приборы. Для измерения давления топлива в дизельных двигателях необходимо применять специальный инструмент, который не изменяет характеристики топливной аппаратуры.

Типы, устройство и комплектность измерителей

На сегодняшний день применяется три основных типа измерителей давления:

  • Измеритель давления масла;
  • Измеритель давления топлива;
  • Универсальный измеритель давления масла и топлива.

Причем все эти приборы имеют различные области применения:

  • Измерители давления масла — подходят для измерения давления масла в бензиновых и дизельных двигателях, а также для измерения давления масла в ГУР;
  • Измерители давления топлива — для измерения давления топлива в бензиновых инжекторных и дизельных двигателях используются разные по конструкции приборы;
  • Универсальные измерители давления масла и топлива — подходят для измерения давления масла во всех типах моторов, и для измерения давления топлива в инжекторных двигателях.

Наибольшее распространение сегодня получили измерители давления масла и универсальные приборы, способные производить измерение давления масла и топлива в большинстве типов бензиновых (инжекторных) двигателей.

Независимо от типа все измерители давления имеют принципиально одинаковое устройство. В сущности, это простой стрелочный манометр, который с помощью патрубка и переходников (адаптеров) подключается к двигателю в точках измерения давления масла или топлива. Отличия между измерителями заключаются в моделях используемого манометра, а также в комплектации.

В продаже можно встретить измерители давления в трех комплектациях:

  • Минимальная комплектация — только манометр с гибким шлангом (патрубком) и одним-двумя переходниками, обычно это простые измерители давления масла;
  • Расширенная комплектация — манометр с гибким шлангом и несколькими переходниками (адаптерами) для расширения возможностей применения, обычно это универсальные измерители давления масла и топлива. Измерители могут поставляться в пластиковом кейсе;
  • Максимальная комплектация — манометр с гибким патрубком, несколькими адаптерами, тройником для врезки в топливную магистраль и дополнительным резиновым патрубком, такие наборы всегда поставляются в кейсе.
Читать еще:  Автоматический запуск двигателя по напряжению

Необходимо отметить, что измерители давления топлива имеют ряд отличий от измерителей давления масла:

  • Измеритель давления топлива обязательно оснащается клапаном сброса давления (расположен непосредственно под манометром), к которому подсоединена трубка слива остатков топлива. Такое решение позволяет измерять давление топлива в инжекторных двигателях без риска разбрызгивания жидкости по всей автомастерской. Чтобы не перепутать патрубки, трубка слива остатков топлива выполнена из прозрачного пластика и имеет малый диаметр;
  • В комплект измерителей давления топлива обычно входит тройник для врезки в топливную магистраль;
  • Измерители давления топлива могут оснащаться дополнительными клапанами, обеспечивающими более удобное использование прибора.

Также измерители давления масла и топлива могут отличаться набором адаптеров. Например, универсальные измерители обязательно имеют адаптер, который вворачивается взамен штатного датчика давления масла, а также адаптеры для подключения к сервисному порту топливной рампы (в случае, если данный порт имеется в рампе диагностируемого автомобиля). С другой стороны, только специализированные измерители давления топлива имеют в своем составе адаптеры для подключения к двигателям с системой впрыска топлива различных типов — универсальные измерители, доступные автовладельцам, таких переходников не имеют, поэтому с их помощью проверить давление топлива в некоторых точках невозможно.

Порядок работы с измерителем давления масла и топлива

Работа с измерителем довольно проста, для проверки давления масла и топлива проводятся различные операции.

Измерение давления масла лучше проводить на холодном двигателе, порядок действий следующий:

  1. Выкрутить штатный датчик давления масла;
  2. Подобрать подходящий адаптер, вкрутить на место датчика давления;
  3. Соединить прибор с адаптером;
  4. Запустить двигатель, дать поработать до прогрева на холостых оборотах;
  5. Проверить давление масла на холостых оборотах, а также при более высоких частотах вращения коленвала с шагом 1000 об/мин;
  6. После измерения заглушить двигатель, после остывания произвести обратную установку датчика давления.

При исправных системах двигателя и правильных регулировках давление масла будет лежать в рекомендованных для данной конкретной силовой установки границах. Если же давление выше или ниже нормы, то можно судить о неисправности масляного насоса (низкое давление), утечках топлива, загрязнении масляных каналов и т.д.

Измерение давления масла в ГУР производится в таком же порядке. Подключение прибора к гидроусилителю производится в разрыв между патрубком подвода масла к рулевой рейке и насосом ГУР. Для подключения измерителя используется входящий в комплект измерителя патрубок с хомутами и тройник: патрубок одной стороной надевается на штуцер насоса, а другой соединяется с тройником, на противоположный штуцер тройника надевается трубка подвода масла к рейке.

Измерение давления топлива в инжекторных бензиновых двигателях проводится более сложно, так как в этом случае возможно подключение измерителя в различных точках, да и само измерение имеет некоторые особенности.

Прежде, чем подключать измеритель, производится удаление остатков топлива из системы, это делается просто:

  1. Отключить топливный насос (если их два — отключить оба), при этом двигатель должен быть остановлен;
  2. Запустить двигатель, дождаться момента его самостоятельной остановки вследствие выработки всего топлива из топливных магистралей и рампы;
  3. Несколько раз прокрутить двигатель стартером для полного удаления топлива из системы.

Теперь можно подключать измеритель и производить диагностику. Подключаться прибор может в нескольких точках:

  • Непосредственно к топливной рампе, к его сервисному порту;
  • В разрыв топливных магистралей — в магистрали подачи топлива до регулятора давления, в магистрали подачи топлива в форсунку, магистрали обратного слива топлива, магистрали подачи топлива на фильтр и других.

При подключении измерителя к топливной рампе используется соответствующий адаптер (переходник). Для подключения прибора в разрыв магистралей используется тройник, специальные адаптеры и (при необходимости) дополнительный патрубок с хомутами.

После подключения прибора включается топливный насос, что дает возможность запустить двигатель и проверить давление топлива. При переносе измерителя в другую точку давление топлива вновь необходимо сбрасывать в указанной выше последовательности, а также и с помощью самого измерителя. Для этого следует открыть вентиль сброса давления (расположен под манометром), и слить остатки топлива через трубку в любую подходящую емкость.

При измерении давления масла и топлива следует соблюдать несколько простых правил. Всегда при подключении и отключении прибора необходимо очищать все соединения (штуцеры и резьбу адаптеров) от загрязнений — небольшие механические частицы (например, песок) могут нанести серьезный вред системе. А после использования прибора все соединения рекомендуется мыть в бензине или ином средстве. Также имеет смысл при подключении измерителя держать наготове ветошь для удаления потеков масла и топлива.

При измерении давления топлива можно использовать зажимы, с помощью которых пережимается топливный шланг — это позволит избежать утечек топлива при недостаточном сбросе давления в системе. А чтобы топливо при сливе из магистралей и измерителя не разливалось по всему гаражу, следует заранее позаботиться о подходящих емкостях.

Соблюдая простые правила эксплуатации, автовладелец с помощью измерителя давления масла и топлива может самостоятельно произвести диагностику системы смазки и топливной аппаратуры бензинового двигателя, затратив на это минимум времени и средств.

В сфере ремонта и строительства самое широкое применение находит простой в применении и универсальный материал — монтажная пена. Все, что вы хотели узнать о монтажной пене, ее существующих типах, составе и характеристиках, а также о подборе и применении этого материала — рассказано в данной статье.

В авторемонтной практике и на различных предприятиях часто возникает необходимость розлива топлив, масел и других технических жидкостей из бочек и еврокубов в малые емкости — для этого используются бочковые насосы, о существующих типах которых, их устройстве, выборе и применении рассказано в статье.

Монтажные, слесарные, электромонтажные и другие работы сложно представить без простого, но функционального инструмента — пассатижей и плоскогубцев. О том, что такое пассатижи и плоскогубцы, какими они бывают и как устроены, а также о правильном выборе и использовании инструмента — читайте в статье.

Эксплуатация автомобиля летом сопровождается специфическими загрязнениями — битумными и смолистыми пятнами, следами насекомых и другими. Эти загрязнения не удаляются водой при мойке, решить проблему помогают специальные средства — очистители битума и следов насекомых, о которых рассказано в статье.

Длительная езда на автомобиле приводит к утомляемости мышц шеи и наносит вред здоровью позвоночника. Решить эти проблемы помогают подушки на подголовники. О том, что такое подушки на подголовники и зачем они нужны, а также об ассортименте, подборе и применении данных аксессуаров — узнайте из статьи.

Для нарезки наружной резьбы с помощью круглых и прямоугольных плашек необходимо использовать специальное приспособление — плашкодержатель или вороток для плашек. Все о воротках, их существующих типах, конструкции и характеристиках, а также о выборе и применении этих приспособлений — читайте в статье.

Резьбовой крепеж прост и надежен, однако повреждение болта или шпильки может привести к невозможности его извлечения и замены. Эта проблема решается с помощью специального инструмента — набора экстракторов. Об этих приспособлениях, их типах, конструкции, выборе и применении читайте в данной статье.

Контрольное измерение давления масла в двигателе.

Всем привет. И так продолжение нашего наблюдения за давлением масла в моторе. Стукнуло мне в башку заколхозить указатель давления масла в салоне, уж очень хотелось знать что же делается в нашем моторе с этим давлением. Проект колхоза прошел достаточно удачно, есть конечно мелочи которые хотелось довести до ума, но в целом концепция перешла в практику.

Датчик стоит, давление показывает, но на сколько правильно и точно это происходит. Решил выбрать время и сравнить показания механического манометра для давления масла и своего, который стоит в Диско.

Читать еще:  Opel astra g хороший двигатель

Как то я наблюдал за давлением масла в моторе. Катался с планшетом в котором стоит программа для диагностики, смотрел температурные показания по нагреву мотора и масла, тем самым контролировал давление масла. На холостом ходу с рабочей температурой двигателя давление по указателю состовляло один бар. Считаю что всё ок, мотор живой и я это вижу своими глазами. При нажатии на педаль газа, с ростом оборотов мотора росло и давление масла. При 2000-и оборотов давление держалось 2-ва бара, при 3000-и оборотов 2,5 бара, далее в принципе у же не поднималось. На несовсем прогретом моторе давление зашкаливает на оборотах аж к 5 барам, я уже старался двигаться что бы далее давление не росло. Вроде всё нормально, давление есть, но на сколько правильно показывает мой указатель, решил проверить.

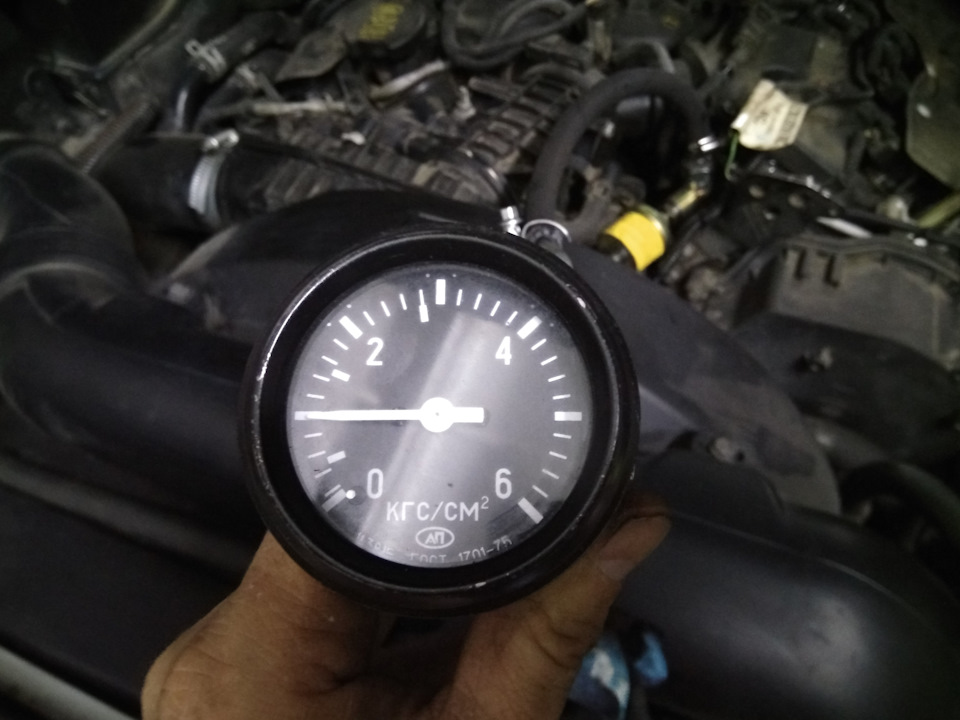

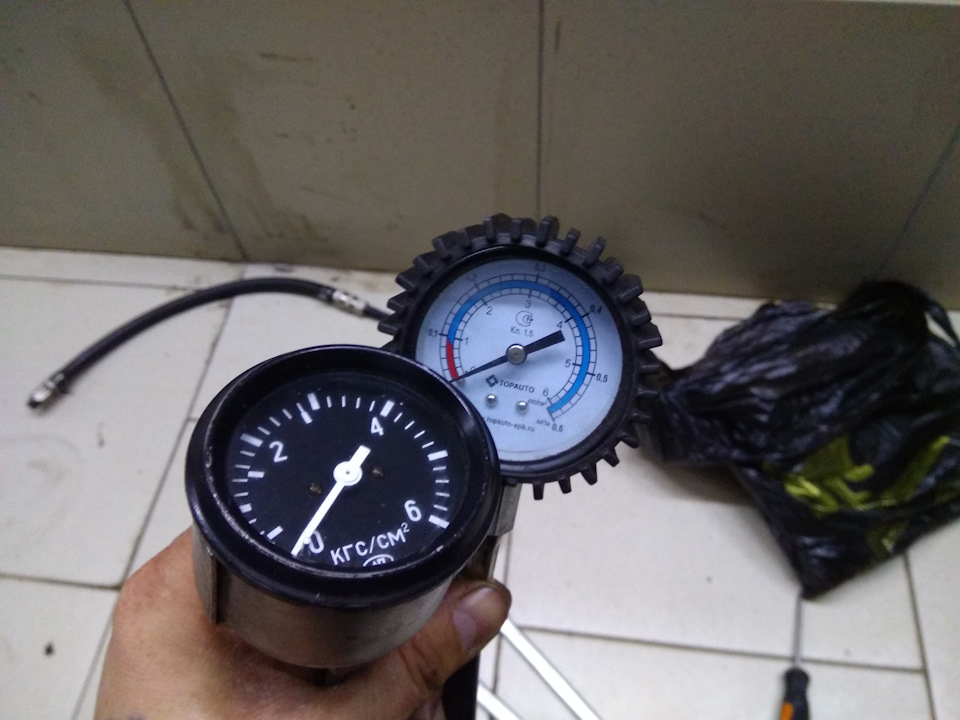

Для эксперимента приготовил пару механических манометров. Один простой, предназначен для установки в автомобиль, но переделан в манометр как раз для диагностики давления масла в моторе, в погрешностях замечен не был, но и точность показаний тоже не проходил. Второй манометр более модный, этот для измерения давления топлива в основном в бензиновых двигателях, но как манометр для проверки давления масла вполне подходит и показывает также точно.

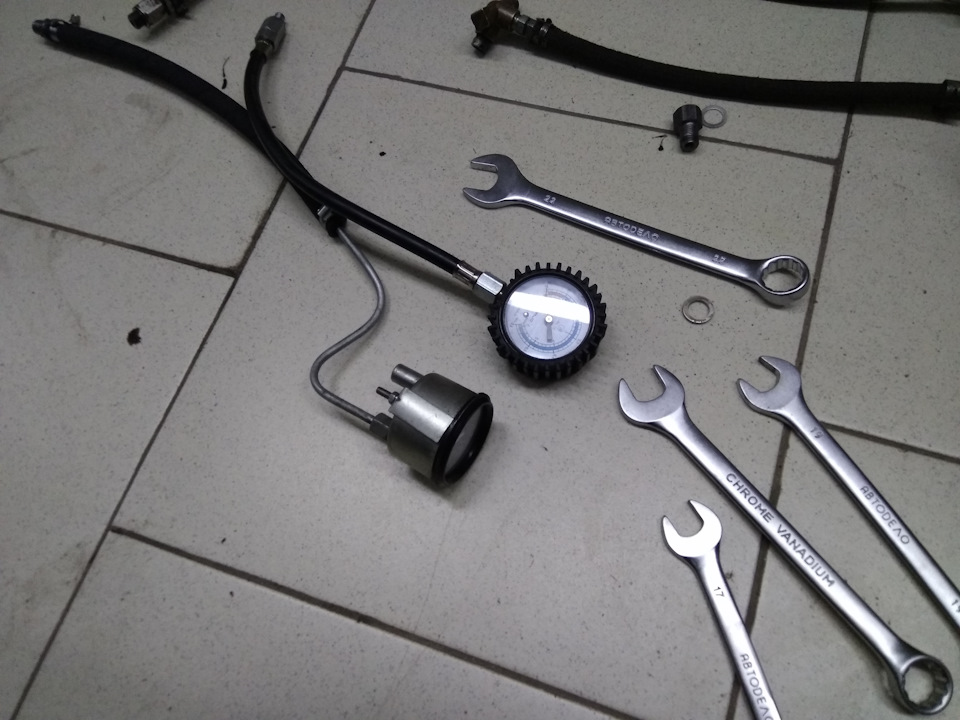

Ну тут как обычно, стоит немного поколхозить с подключениями данных манометров. Подобрать штуцера, шайбы и т.д.

Механический манометр для сравнения показаний вкручивал в замен аварийного датчика.

И так заводим обязательно прогретый мотор, по нашим наблюдениям давление на холостом ходу 1,1 бар, так показывает механический манометр.

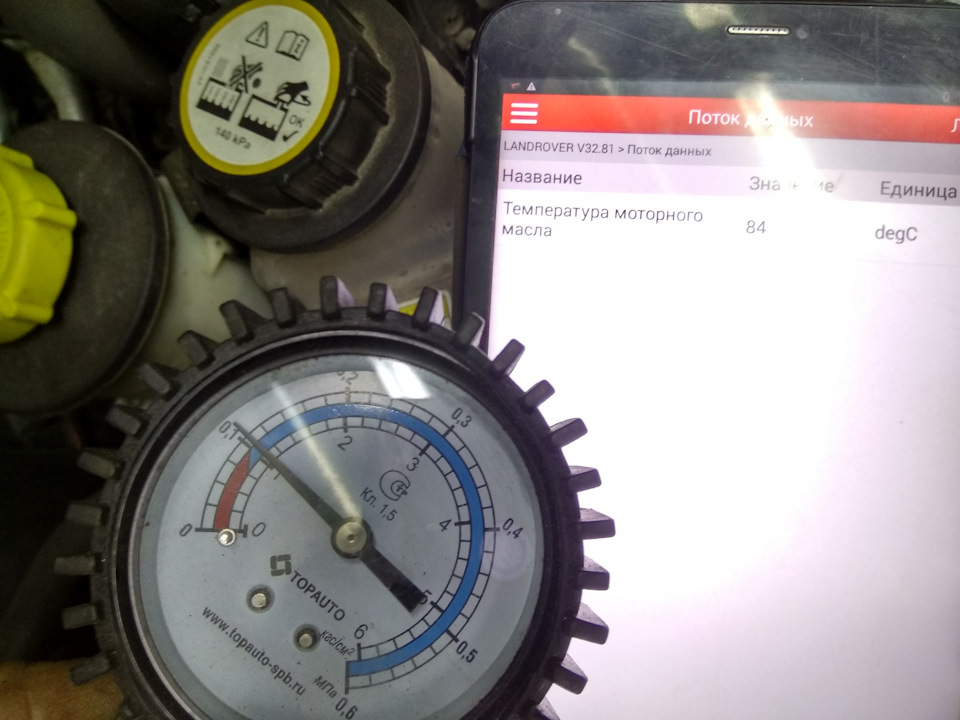

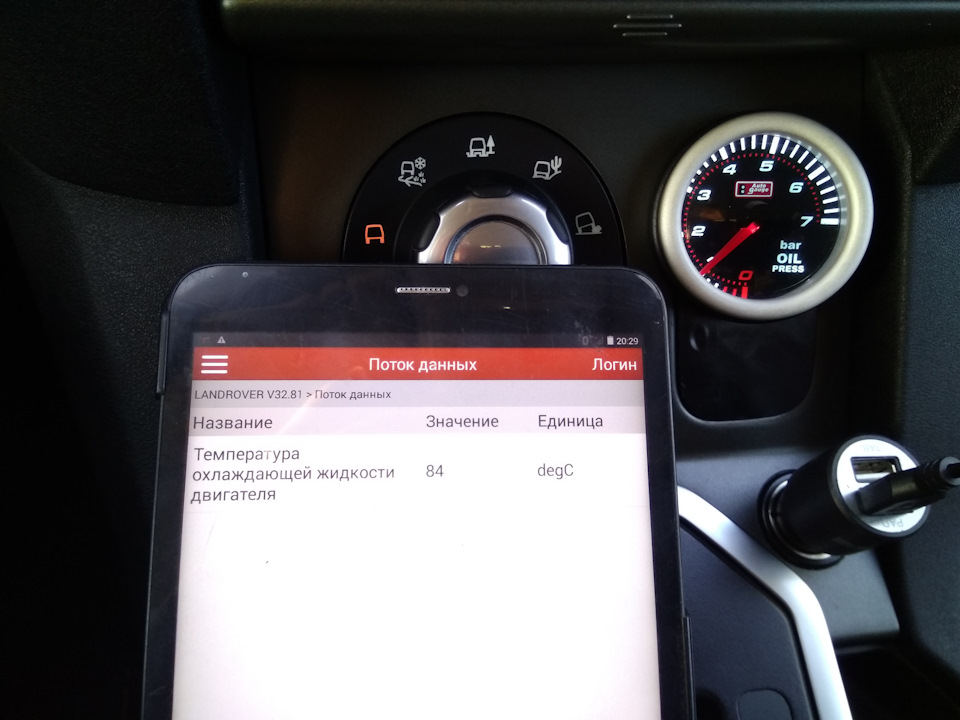

Теперь сравнение показаний в салоне, также для достоверности контролируем температуру по сканеру. Давление один в один как по механическому манометру 1,1 бар.

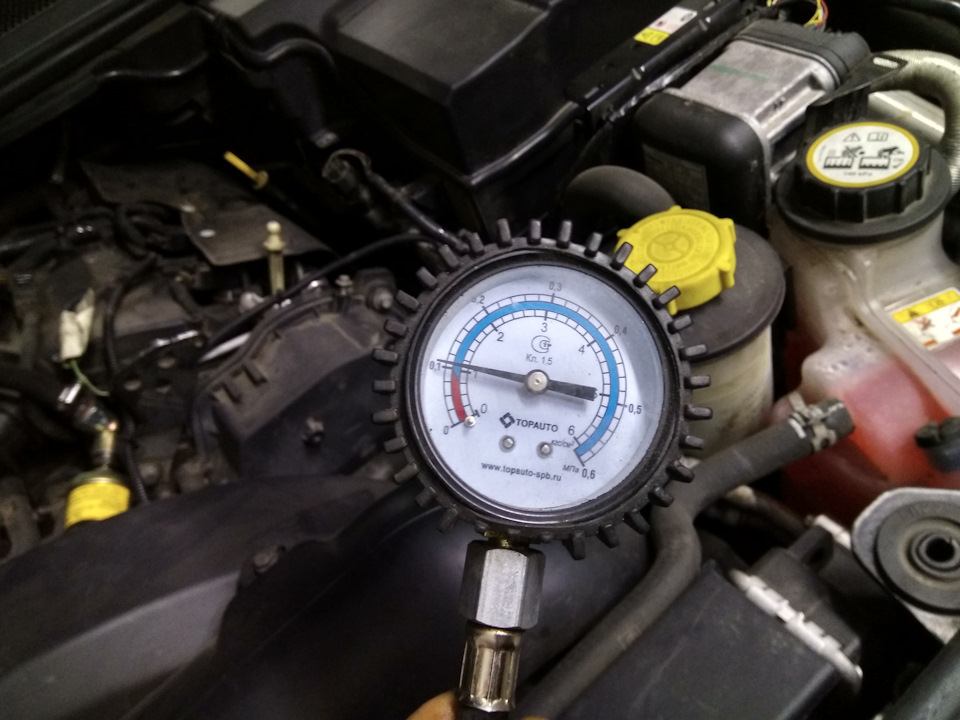

Снова проверка по механическому манометру, ок 1,1 бар. Получается показание по моему указателю в салоне верные, что приятно радует.

Для чистоты эксперимента подкинул другой манометр, тот что предназначен для установки на машину. Показания на этом 1 бар, тоже в принципе в идеале для холостого хода. Даже если этот манометр и показывает точнее тех двух, всё равно показания по давлению масла в норме.

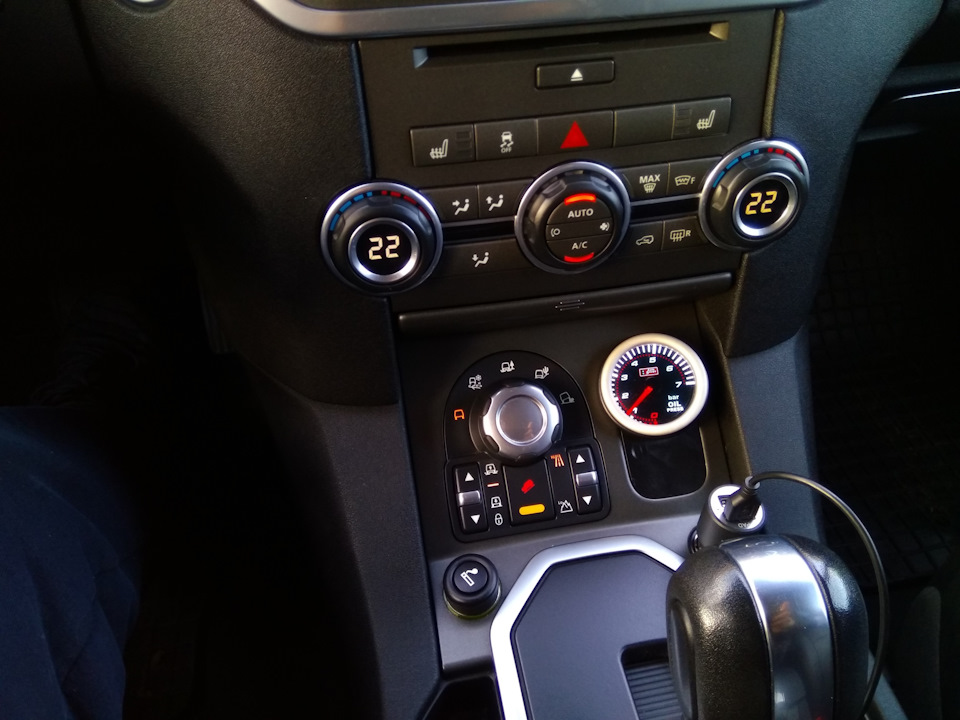

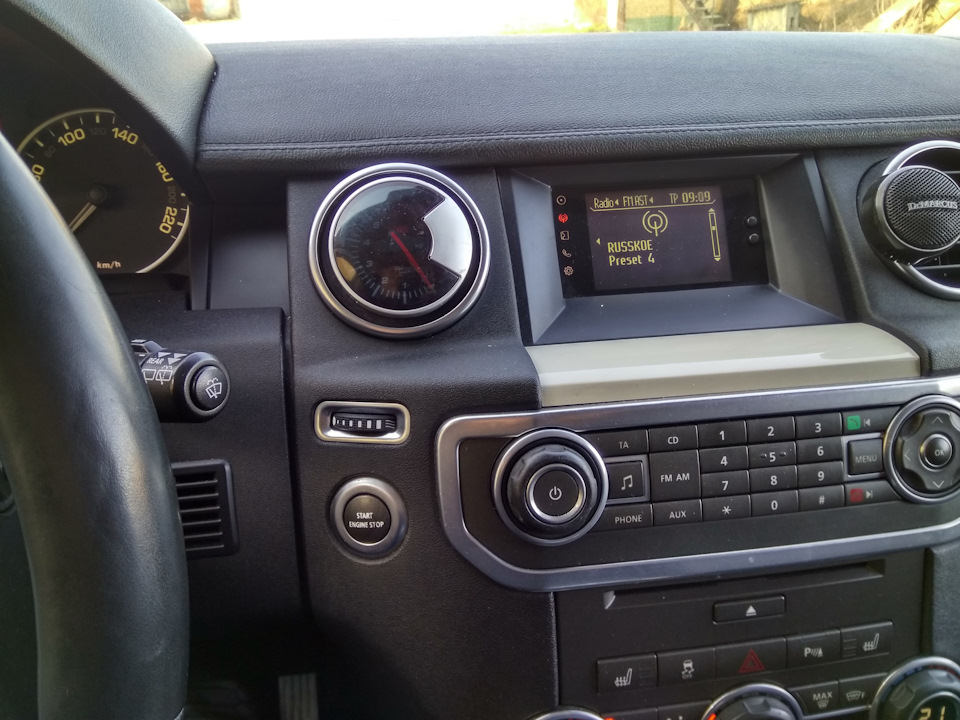

В продолжении темы ещё как вариант колхоза указателя давления масла в салоне Диско. Жесть какая-то, тем более он не работает. Сейчас в ремонте данная машина, с таким датчиком, колхозят хозяева Дискарей, ещё как колхозят. На этом закругляюсь, считаю что всё проверил и испытал. Всем удачи. Пока.

Давление масла в двигателе, методы проверки

Если в автомобиле не установлен специальный прибор, выводящий данные на панель, то у автовладельца возникает вопросом, какое давление масла должно быть в силовом агрегате. Многие машины оснащены только сигнальной лампочкой, загорающейся в экстренных ситуациях. Визуальный контроль изменения давления невозможен.

Ранее в транспортных средствах использовался специальный измеритель механического типа, отображающий давление масла в двигателе в любой момент и при холостых оборотах, и на большой скорости.

Необходимость измерения давления масла

По аналогии с артериальным давлением в организме человека, давление масла необходимо для нормальной работы мотора. При низком масляном давлении элементы двигателя утрачивают слаженность при взаимодействии друг с другом.

Некачественная смазка трущихся поверхностей приводит к увеличению силы трения и последующему заклиниванию движка. Чтобы избежать подобных ситуаций, необходимо производить регулярный замер давления масла. Наиболее часто напор масла падает у автомобилей, имеющих большой пробег и повышенный износ рабочих элементов силового агрегата.

Как проверить давление масла в двигателе

Бывают случаи, когда наличия сигнальной лампочки недостаточно, нужны более точные замеры. Лампочка не заменит надежный прибор, т. к. может выйти их строя в любое время, а водитель этого даже не заметит.

Особенно опасны изменения в работе насоса масляного при движении по трассе на большой скорости. Перегоревшая лампочка ничего не извещает, водитель продолжает движение, а движок в это время не получает смазочный материал в достаточном количестве.

Без цифровой проверки давления смазочного материала невозможно определить состояние внутри двигателя. Рекомендуется дополнительно поставить прибор — манометр, оснащенный звуковым сигналом, который постоянно информирует, какое рабочее давление масла в двигателе.

Самостоятельная проверка давления масла в гаражных условиях производится в несколько этапов:

  1. Прогреть двигатель до температуры, равной рабочему значению не ниже 90°С.
  2. Заглушить мотор.
  3. Открыть капот.
  4. Отсоединить аварийный прибор давления.
  5. Подключить проверочный датчик для измерения давления масла.
  6. Запустить двигатель.
  7. Проверить давление при холостых оборотах.
  8. Нажать на педаль газа до 5000 об/мин.
  9. Снять показания.

Цифровой современный измеритель, подсоединенный к автомобильному компьютеру, также можно позволит увидеть, какое давление масла в двигателе. Этот прибор называется тестер давления масла в двигателе.

Нормальное давление выражено в следующих усредненных показателях:

  • При работе двигателя вхолостую 2 бара (0,2 Мпа).
  • При высоких оборотах4,5 — 6,5 бар.

Регулярное измерение давления масла в движке является обязательной процедурой для продления общего ресурса транспортного средства.

Почемупадает давление масла в двигателе внутреннего сгорания

Как дизельные, так и бензиновые двигатели подвержены распространенному дефекту: снижение давления смазочной жидкости. Наиболее часто причинами этого являются неисправности, которые можно устранить самостоятельно:

  1. Недостаточный объем масляной жидкости.
  2. Сбои в работе датчика.
  3. Плохое качество смазочного материала.
  4. Загрязнение масляного фильтра.

К сложным ситуациям относятся следующие дефекты:

  • подшипники коренные и шатунные распределительного и коленчатого валов сильно изношены;
  • разжижение смазочного материала;
  • выход из строя клапана, сбрасывающего давление;
  • неисправности в масляном насосе приводят к повреждениям корпуса силового агрегата, шестерен, крышки ГБЦ (головки блока цилиндров);
  • износ и снижение упругости пружины в редукционном насосном клапане из-за попадания инородных фрагментов под крышку;
  • снижение показателя вязкость масла моторного.

Методы устранения причин, вызвавших включение лампочки контроля давления

Если загорелась контрольная лампочка, не стоит впадать в панику. Нужно остановить автомобиль и произвести диагностические мероприятия:

  1. Проверить количество масла моторного при помощи специального масло замерного щупа.
  2. При необходимости долить смазочную жидкость до необходимого уровня.
  3. Завести мотор.
  4. При отключении красной лампочки продолжить движение.
  5. Если лампочка продолжает светиться, нужно исключить попадание горючего или смазочного материала в поддон двигателя.

Данная проблема возникает при возникновении трещин в поддоне, увеличенном зазоре в стенках цилиндров, поршневом износе. Проблема устраняется только после полной разборки двигателя и капитального ремонта.

Если поломался датчик, а прибора измерения давления нет, то проверку давления масла можно произвести следующим путем:

  • снять клеммы с датчика;
  • выкрутить и демонтировать датчик;
  • вытащить провод из зажигания;
  • попросить помощника включить стартер, чтобы заработал коленчатый вал;
  • если из отверстия, где стоял датчик начало вытекать масло, давление нормальное;

Давление нормальное, а лампочка мигает, значит поломан сам датчик. В засоренноммасляном фильтреоткрывается перепускной клапан, что приводит к загоранию индикаторной лампочки. Чтобы устранить появившуюся проблему, достаточно произвести замену масла моторного.

Если снижение давления масла вызвано неисправностями в масляном насосе или в результате того, что загрязнена и забита сетка маслоприемника, нужно сделать следующее:

  1. Прочистить и отрегулировать редукционный клапан.
  2. Снять поддон картера.
  3. Промыть загрязненную сетку маслоприемника.

Капитальный ремонт силового агрегата, шлифовка вала коленчатого, установка специальных вкладышей необходимы при износе подшипников коренных. При таких дефектах также загорается индикаторная лампочка, а система смазки имеет давление, равное нулю.

Опытные автолюбители советуют смотреть на панель приборов во время перемещения транспортного средства и следить за индикаторами и загорающимися лампочками. Только так можно обезопасить свой автомобиль от дорогостоящего капитального ремонта и уберечь здоровье.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
