Датчик температуры двигателя форд мондео расположение

Снятие и установка датчиков системы охлаждения
Двигатель. Система охлаждения. Форд Мондео 1 и 2

Датчик указателя температуры охлаждающей жидкости

1. На 4-х цилиндровых двигателях датчик установлен на резьбе в левом торце головки блока (см. рис.6.1).

2. На V-образных 6-ти цилиндровых двигателях датчик установлен на двигателе слева в передней части корпуса контура обвода (см. рис.6.2).

Проверка

3. Если указатель температуры не работает, прежде всего проверьте предохранители (глава 12).

4. Если указатель постоянно находится в секторе «Hot» (горячий), при поиске возможной неисправности системы охлаждения см. «Поиск неисправностей» в конце этого руководства.

5. Если стрелка указателя показывает на «Hot» почти сразу после запуска холодного двигателя, разъедините разъем проводки датчика указателя температуры охлаждающей жидкости. Если после этого показание резко уменьшается, замените датчик. Если же показание остается высоким, то возможно, что провод указателя закорочен на массу или же неисправен сам указатель.

6. Если указатель проявляет неисправность после прогрева двигателя (примерно через 10 минут), а предохранитель исправен, заглушите двигатель. Разъедините разъем проводки датчика и вспомогательным проводом соедините белый/красный провод на массу (на двигателе, на металле без покрытия). Если после этого указатель указывает на сектор «Hot», замените датчик.

7. Если и после этого указатель не работает, то возможно, что его цепь имеет обрыв или же неисправен сам указатель. Подробности — в главе 12.

Снятие

8. Опорожните систему охлаждения (глава 1).

9. На моделях с 4-цилиндровыми двигателями выверните болты опорного кронштейна резонатора из передней поперечины моторного отделения. Отпустите винты двух хомутов крепления резонатора к шлангам расходомера воздуха и предкамеры. Затем отведите резонатор в сторону от корпуса термостата (глава 4А).

10. На моделях с V-образными 6-ти цилиндровыми двигателями снимите крышку ремня привода насоса системы охлаждения. Снимите впускной воздуховод с воздухоочистителя (глава 4А). Для улучшения доступа можно снять аккумулятор (глава 5А).

11. На моделях с 4-х цилиндровыми двигателями отсоедините шланг расширительного бачка и верхний шланг радиатора от выходного патрубка корпуса термостата. Затем отсоедините от термостата металлическую трубу/шланг охлаждающей жидкости.

12. Разъедините электроразъем проводки датчика (см. рис. 6.12).

13. Выверните датчик и снимите его.

Установка

14. Как можно тщательнее очистите отверстие в корпусе термостата. Затем нанесите немного герметика на резьбу датчика. Вверните датчик и затяните его требуемым моментом, а затем соедините электроразъем его проводки.

15. Присоедините шланги и установите снятые компоненты. Долейте жидкость в систему охлаждения (глава 1). Запустите двигатель. Контролируйте отсутствие утечек и работу указателя.

Датчик температуры охлаждающей жидкости

16. Отличие датчика температуры охлаждающей жидкости от датчика указателя в том, что он обеспечивает данными систему управления двигателем. Эти же данные используются для определения момента включения вентилятора радиатора.

17. На 4-х цилиндровых двигателях датчик установлен на резьбе на верху корпуса термостата (см. рис.6.17).

18. На V-образных 6-ти цилиндровых двигателях датчик установлен на двигателе слева в задней части корпуса контура обвода (см. рис.6.18).

Проверка

19. Отсоедините отрицательный провод аккумулятора (глава 5, параграф 1).

20. На 4-х цилиндровых двигателях выверните болты опорного кронштейна резонатора из передней поперечины моторного отделения. Отпустите винты двух хомутов крепления резонатора к шлангам расходомера воздуха и предкамеры. Затем отведите резонатор в сторону от корпуса термостата (глава 4).

21. На V-образных 6-ти цилиндровых двигателях доступ к датчику затруднен. Для улучшения доступа снимите впускной воздуховод с воздухоочистителя и сам воздухоочиститель (глава 4А). Сместите проводку датчика в сторону.

22. Разъедините электроразъем датчика.

23. Омметром измерьте сопротивление между клеммами датчика. В зависимости от температуры щупа датчика измеренное сопротивление может иметь разные значения, но в пределах, указанных в Технических требованиях. Если изменить температуру датчика за счет его снятия (см. ниже) и помещения в холодильник на некоторое время или небольшого нагрева, то сопротивление должно соответственно изменяться.

24. Если же показания не изменяются, значит, датчик неисправен и его нужно заменить.

25. В завершение соедините электроразъем и установите снятые компоненты.

Снятие

26. Отсоедините отрицательный провод аккумулятора (глава 5, параграф 1).

27. На 4-х цилиндровых двигателях сливать жидкость из системы охлаждения, которая должна предварительно остыть, не обязательно. Когда двигатель полностью остынет, снимите крышку горловины расширительного бачка, чтобы устранить давление в системе, а затем установите крышку. Если вы будете работать четко и заткнете отверстие сразу после того, как вывернете датчик, потери охлаждающей жидкости будут минимальны. Это исключает процедуру слива жидкости из системы охлаждения, которую, в противном случае, нужно выполнить (глава 1).

28. На V-образных 6-ти цилиндровых двигателях слейте жидкость из системы охлаждения (глава 1).

Читать еще:  Чип тюнинг бензинового турбированного двигателя

29. Обеспечьте доступ к датчику, как указано в подпараграфе «Проверка» (см. выше).

30. Выверните датчик и снимите его. Если вы не сливали жидкость из системы охлаждения, то нужно сразу же заткнуть образовавшееся отверстие.

Установка

31. Как можно тщательнее очистите от герметика отверстие датчика. Затем нанесите немного герметика на резьбу датчика. Вверните датчик и затяните его требуемым моментом, а затем соедините электроразъем его проводки.

32. Присоедините шланги и установите снятые компоненты. Долейте жидкость в систему охлаждения (глава 1). Запустите двигатель. Контролируйте отсутствие утечек.

Датчик минимального уровня охлаждающей жидкости

Проверка

33. Этот датчик (с пластинчатым контактом) установлен на дне расширительного бачка системы охлаждения и срабатывает от поплавка, содержащего магнит. Если уровень охлаждающей жидкости падает до метки MIN или ниже, на лицевой панели загорается соответствующий индикатор.

34. Если лампочка индикатора не загорается в течение пятисекундного теста лампочек, проверьте лампочку и при необходимости замените ее, как указано в глава 12.

35. Для проверки самого датчика разъедините его эпектрорэзъем и омметром измерьте сопротивление на его клеммах. Когда поплавок поднят, сопротивление должно составлять 90 Ом, когда он опущен — 150 кОм.

36. Если показания значительно отличаются от указанных выше, датчик неисправен и его нужно заменить.

37. Если же датчик и лампочка исправны, то неисправность может быть вызвана проводкой или дополнительным блоком индикации (глава 12).

Снятие

38. Отсоедините отрицательный провод аккумулятора (глава 5 параграф 1).

39. Снимите расширительный бачок (параграф 7).

40. Разъедините электроразъем датчика (см. рис.6.40).

41. Поверните датчик против часовой стрелки, а затем вытащите его (см. рис. 6.41,а,б).

Установка

42. Установка — в порядке, обратном снятию. Заправьте систему охлаждения (глава 1). Запустите двигатель и после его полного прогрева контролируйте отсутствие утечек охлаждающей жидкости.

Ford Mondeo 2.0 EcoBoost 4дв. седан, 199 л.с, 6АКПП, 2013 г.в. — неисправности датчика температуры охлаждающей жидкости двигателя

Контроль за температурой охлаждающей жидкости, является важнейшим условием для нормальной работы силового агрегата автомобиля. Такой контроль осуществляется датчиком температуры охлаждающей жидкости (ДТОЖ). И если такой датчик выходит из строя, возникают сбои и неполадки в работе двигателя.

Основные признаки неисправности датчика температуры охлаждающей жидкости:

-падение оборотов или вообще самопроизвольная остановка мотора на холостом ходу;
-длительное прогревание автомобиля;
-частый выход двигателя за рамки оптимального температурного режима;
-повышенный расход топлива;
-снижение общей управляемости автомобиля;
-темный дым из выхлопной трубы;
-нарушения стабильной работы мотора;

Какие симптомы указывают на проблемы с датчиком

-Затруднен холодный пуск мотора. Машина заводится, но сразу глохнет, нужно делать несколько повторных попыток. Причиной может служить термоэлемент, датчик положения дроссельной заслонки, недостаточная компрессия или проблемы с зажиганием.
-Нестабильная работа на холостом ходу. Помимо температурного измерителя на нее влияет исправность свечей зажигания, ДМРВ, форсунок и много других факторов.
-Температурный режим находится в пределах нормы, но охлаждающая жидкость начинает кипеть. Если вышел из строя термостат либо снизился уровень антифриза в рубашке, то показания прибора могут отличаться от реального положения дел.

Как проверить датчика температуры охлаждающей жидкости

Для того, чтобы правильно указывать температуру охлаждающей жидкости, датчик должен быть погружен в эту самую жидкость. А потому, регулярно проверяйте наличие хладагента и его уровень в системе. Это самое первое, что следует предпринять при возникновении подозрения на неадекватную работу данного измерителя.

Если же с уровнем антифриза в системе охлаждения, полный порядок, то возможно окислены контакты или имеются другие нарушения в подключении датчика температуры охлаждающей жидкости. Проверить его подключение можно и самостоятельно. Как правило, но не всегда, такой датчик устанавливается рядом с термостатом. В некоторых двигателях, ДТОЖ не один. Поэтому, уточните количество датчиков и их расположение, правильные именно для вашего автомобиля. Когда же вы нашли датчик температуры охлаждающей жидкости и установили, что с его подключением все в порядке, нужно проверить само устройство. Для этого, ДТОЖ необходимо демонтировать, поскольку проверять его нужно при помощи погружения в стакан с кипятком.

И так, берете свой датчик, опускаете его в стакан с кипятком и замеряете сопротивление на выходе. В общем-то, каких-то единых показателей изменения сопротивления не существует. Датчики для разных машин, от различных производителей, будут показывать различные перепады сопротивления. Правильные величины при тех или иных температурах, конкретно для вашего датчика, нужно найти в руководстве вашего автомобиля.

Если показатели сопротивления датчика и эталонные величины совпадают или имеют минимальную погрешность, значит датчик температуры охлаждающей жидкости, вполне исправен. Ну а если показатели сопротивления различаются — датчик требуется заменить. Собственно сама его конструкция, как и принцип работы, не предусматривают какого-либо ремонта. Поэтому, других альтернатив просто нет.

Читать еще:  Часовой режим работы двигателя

Проверка и замена датчиков системы управления двигателем

ПРИМЕЧАНИЕ.
Замена датчиков показана на примере автомобиля с двигателем Duratec Ti-VCT. На автомобилях с другими двигателями работу выполняют аналогично, хотя расположение и количество датчиков может отличаться.

Датчик положения коленчатого вала двигателя установлен в задней части блока цилиндров двигателя напротив маховика.
При возникновении неисправности в цепи датчика положения коленчатого вала двигатель перестает работать, ЭБУ заносит в память код неисправности и включает сигнальную лампу в комбинации приборов. В этом случае проверьте исправность датчика.
Вам потребуются: торцовая головка «на 8», тестер.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Сожмите фиксатор…

3….и отсоедините колодку жгута проводов от выводов датчика положения коленчатого вала.

4. Выверните болт крепления датчика…

5….и извлеките датчик из отверстия в блоке цилиндров.

6. Тестером измерьте сопротивление между выводами датчика. Номинальное значение сопротивления должно быть в пределах 0,5–0,6 кОм. Если сопротивление не соответствует указанным пределам, замените датчик.
7. Установите датчик положения коленчатого вала двигателя в порядке, обратном снятию.

Датчик положения распределительного вала установлен сверху на головке блока цилиндров. При неисправности в цепи датчика ЭБУ заносит в память код неисправности и использует обходную программу управления.
Вам потребуются: ключ «на 10», тестер.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите декоративный кожух двигателя (см. Снятие и установка декоративного кожуха двигателя).

3. Сожмите фиксатор и отсоедините колодку жгута проводов от датчика.

4. Выверните болт крепления…

5….и извлеките датчик из отверстия в головке блока цилиндров.

6. Тестером измерьте сопротивление между выводами датчика. Номинальное сопротивление 0,5–0,6 кОм. Если сопротивление не соответствует указанному интервалу, замените датчик.
7. Установите датчик положения распределительного вала в порядке, обратном снятию.

Датчик температуры охлаждающей жидкости установлен в корпусе распределителя охлаждающей жидкости, расположенном на головке блока цилиндров со стороны коробки передач. В случае отказа датчика ЭБУ заносит в память код неисправности и использует обходную программу управления двигателем (рассчитывает приблизительное значение температуры охлаждающей жидкости по времени работы двигателя и абсолютному давлению воздуха во впускной трубе).
Проверяют сопротивление на выводах датчика при различных температурных режимах.
Вам потребуются: ключ «на 19», тестер, термометр.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Слейте жидкость из системы охлаждения двигателя (см. Замена охлаждающей жидкости).
ПОЛЕЗНЫЙ СОВЕТ.
При замене датчика охлаждающую жидкость можно и не сливать: после снятия датчика заглушите отверстие пальцем или пробкой – потеря охлаждающей жидкости будет минимальной.

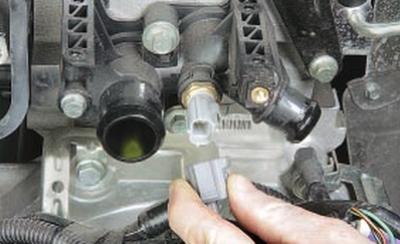

3. Нажав на фиксатор, отсоедините колодку жгута проводов от датчика температуры охлаждающей жидкости.
ПРИМЕЧАНИЕ.
Для наглядности фотосъемки с двигателя снята катушка зажигания и отсоединены шланги от патрубков распределителя охлаждающей жидкости.

4. Подденьте отвёрткой…

5….и извлеките пружинный фиксатор датчика.

6. Извлеките датчик температуры из отверстия распределителя охлаждающей жидкости.
ПРИМЕЧАНИЕ.

Датчик температуры уплотнен в отверстии распределителя охлаждающей жидкости резиновым кольцом. При установке датчика замените кольцо новым.
7. Подсоедините тестер к выводам датчика и измерьте сопротивление, а термометром измерьте текущую температуру.
8. Для измерения сопротивления на выводах датчика при различных температурных режимах опустите датчик в горячую воду и проверьте изменение его сопротивления по мере остывания воды, контролируя температуру воды термометром. Номинальное сопротивление исправного датчика указано в табл.
10.6. При отклонении сопротивления от нормы замените датчик.

9. Установите датчик температуры охлаждающей жидкости в порядке, обратном снятию.
10. Залейте охлаждающую жидкость.

Комбинированный датчик абсолютного давления и температуры всасываемого воздуха установлен во впускной трубе.
При неисправности датчика ЭБУ заносит в память код неисправности и использует обходную программу управления двигателем (рассчитывает приблизительное абсолютное давление воздуха во впускной трубе по частоте вращения коленчатого вала и положению дроссельной заслонки).
Вам потребуется ключ TORX Т20.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отожмите фиксатор…

3….и отсоедините от датчика колодку жгута проводов.

4. Выверните винт крепления…

5….и извлеките датчик из отверстия впускной трубы.
6. Установите новый датчик в порядке, обратном снятию.

Датчик положения дроссельной заслонки встроен в крышку дроссельного узла, поэтому при выходе датчика из строя замените дроссельный узел в сборе (см. Снятие и установка дроссельного узла).

Управляющий датчик концентрации кислорода установлен в резьбовом отверстии на входе в катколлектор. Если датчик неисправен, токсичность отработавших газов может резко повыситься, а расход топлива – увеличиться.
Вам потребуется ключ «на 22»…

…удобнее пользоваться специальным разрезным ключом, аналогичным показанным на фото.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите декоративный кожух двигателя (см. Снятие и установка декоративного кожуха двигателя).

Читать еще:  Chevrolet lanos схема двигателя

3. Сожмите фиксатор колодки жгута проводов датчика концентрации кислорода..

4….и разъедините колодку.
5. Снимите термоэкран катколлектора (см. Снятие и установка термоэкранов).

6. Установите на датчик ключ, ослабьте затяжку датчика…

7….и выверните управляющий датчик концентрации кислорода.
8. Установите новый датчик концентрации кислорода в порядке, обратном снятию.

Диагностический датчик концентрации кислорода установлен в резьбовом отверстии на выходе из катколлектора. Если датчик неисправен, токсичность отработавших газов может резко повыситься, а расход топлива – увеличиться.
Вам потребуется ключ «на 22» (или специальный разрезной торцовый).
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Сожмите фиксатор…

3….и разъедините колодку жгута проводов диагностического датчика концентрации кислорода.

4. Ослабьте затяжку датчика датчика и выверните его из катколлектора.
5. Установите датчик в порядке, обратном снятию.

Датчик детонации прикреплен к стенке блока цилиндров в его верхней части под впускным коллектором в зоне 3-го цилиндра. При отказе датчика ЭБУ заносит в память код неисправности и использует обходную программу управления двигателем (с уменьшенным углом опережения зажигания для исключения детонации).
Вам потребуется ключ «на 13».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите впускную трубу (см. Замена прокладки впускной трубы).

3. Отсоедините колодку жгута проводов от блока цилиндров двигателя, преодолевая усилие фиксатора.

4. Сожмите фиксатор…

5….и разъедините колодку жгута проводов датчика детонации.

6. Выверните болт крепления датчика детонации к блоку цилиндров…

7….и снимите датчик.
8. Установите датчик детонации в порядке, обратном снятию.

Стрелка температуры показывает перегрев на Форд Мондео (решено) — 2 ответа

Крышка мне была не нужна и удалось скинуть до тыщ. Но и это не все! Датчика соответственно не было и пришлось покупать новый.

Хочу заметить, что датчик, который был бу был с другим разъемом и не подходил. В общем что-то у мондео не лады с этим шитом.

5.7.2 Датчик указателя температуры охлаждающей жидкости

Все какое-то разное, не понять что и. Во что мне обошлась замена датчика на панель стоимостью в 88 тыщ: В сумме — тысячи или 61 долл.

Вот к чему приводят ошибки. Не нужно делать как.

Замена датчика температуры наружного воздуха Форд Мондео 4 (2007-2014 гг.)

Если же показание остается высоким, то возможно, что провод указателя закорочен на массу или же неисправен сам указатель. Если указатель проявляет неисправность после прогрева двигателя примерно через 10 минута предохранитель исправен, заглушите двигатель. Если после этого указатель указывает на сектор «Hot», датчик температуры на форд мондео датчик.

Если и после этого указатель не работает, то возможно, что его цепь имеет обрыв или же неисправен сам указатель.

Подробности — в главе Снятие 8.

Опорожните систему охлаждения глава 1. На моделях с 4-цилиндровыми двигателями выверните болты опорного кронштейна резонатора из передней поперечины моторного отделения. Отпустите винты двух хомутов крепления резонатора к шлангам расходомера воздуха и предкамеры. Датчик температуры на форд мондео отведите резонатор в сторону от корпуса термостата глава 4А. На моделях с V-образными 6-ти цилиндровыми двигателями снимите крышку ремня привода насоса системы охлаждения.

Снимите впускной воздуховод с воздухоочистителя глава 4А. Для улучшения доступа можно снять аккумулятор глава 5А.

На моделях с 4-х цилиндровыми двигателями отсоедините шланг расширительного бачка и верхний шланг радиатора от выходного патрубка корпуса термостата. Разъедините электроразъем проводки датчика см.

Выверните датчик и снимите. Установка Как можно тщательнее очистите отверстие в корпусе термостата.

Затем нанесите немного герметика на резьбу датчика. Вверните датчик и затяните его требуемым моментом, а затем соедините электроразъем его проводки. Присоедините шланги и установите снятые компоненты.

Долейте жидкость в систему охлаждения глава 1. Запустите двигатель. Контролируйте отсутствие утечек и работу указателя. Датчик температуры охлаждающей жидкости Установка 1. Перед ввинчиванием датчика нанесите на резьбу датчика тонкий слой герметика.

Ввинтите датчик на место и подсоедините к нему электрический разъем. Залейте охлаждающую жидкость в систему охлаждения. В заключение запустите двигатель и проверьте работу датчика указателя температуры.

Стрелка температуры показывает перегрев на Форд Мондео

Проверьте систему охлаждения на наличие утечек. Автотовары Реклама Дизайн и разработка сайта По истечении срока действия авторских прав, в России этот срок равен ти годам, произведение переходит в общественное достояние. Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации датчик температуры на форд мондео — так как, эти права охраняются бессрочно.
