Самостоятельная диагностика и замена датчиков давления автомобилей ГАЗ

Датчики давления масла нужны, чтобы следить за состоянием системы смазки. Невнимательность к их сигналам может повлечь за собой значительную поломку двигателя и сложный дорогостоящий ремонт.

Показатели давления двигателей автомобилей ГАЗ

Давление в системе смазки необходимо для движения масла, подачи его потребителям. На практические показатели исправного мотора влияют следующие факторы:

• вязкость масла,
• температура двигателя,
• температура окружающей среды,
• частота вращения коленвала,
• нагрузка,
• наличие масляного радиатора.

Автомобили производства Горьковского завода комплектуются разными двигателями. Значение допустимых показателей давления в системе смазки моторов приведены в таблице.

Строительство Нижегородского автозавода (НАЗа) было включено в число ударных строек первой пятилетки и, хотя и не без серьёзных проблем, было осуществлено всего за 18 месяцев.

Александр Климнов

Таблица: показатели давления двигателей автомобилей ГАЗ

Места установки датчиков на двигателях автомобилей ГАЗ

Практическая компоновка двигателей различается, но, как правило, позиция датчиков давления масла (ДДМ) в системе смазки одна и та же, после фильтра. Где именно — не так уж и важно, так как давление во всей магистрали одно и то же.

Давление во всей масляной магистрали одно и то же

На двигателях семейства ЗМЗ-406 оба датчика — аварийный и контрольный — установлены с левой стороны блока в верхней части головки.

На двигателях семейства ЗМЗ-406 оба датчика — аварийный и контрольный — установлены с левой стороны блока в верхней части головки

На ЗМЗ-402 также могут быть установлены два датчика, но их места по разные стороны мотора. Аварийный находится слева под масляным фильтром. Контрольный — с противоположной стороны на уровне шкива водяного насоса.

На ЗМЗ-402 также могут быть установлены два датчика, но их места по разные стороны мотора

На ЗМЗ-405 положение датчиков такое же, как и на 406-х двигателях.

На ЗМЗ-405 положение датчиков такое же, как и на 406-х двигателях

Месторасположение ДДМ на дизельном двигателе ГАЗ-560 — над масляным фильтром.

Месторасположение ДДМ на дизельном двигателе ГАЗ-560 — над масляным фильтром

Датчики двигателя УМЗ-421 установлены впереди справа на уровне нижнего среза генератора.

Датчики двигателя УМЗ-421 установлены впереди справа на уровне нижнего среза генератора

Проверка работоспособности датчиков

ДДМ предоставляют очень важные сведения о состоянии двигателя. Ответственный водитель относится к ним с большим вниманием, и это правильно. «Без давления» ездить нельзя, но и разбирать двигатель при каждом включении аварийной лампы тоже не стоит.

Хотя датчики давления — как аварийные, так и контрольные — надёжные приборы, они, как и все детали автомобиля, вполне могут поломаться. Их распространённые «болезни» приведены в таблице.

Таблица: неисправности датчиков давления масла

Самый достоверный способ проверки показаний датчиков — измерение давления с помощью внешнего контрольного манометра. Его подключают в удобном месте взамен любого (контрольного или аварийного) штатного измерителя.

Самый достоверный способ проверки показаний датчиков — измерение давления с помощью внешнего контрольного манометра

Видео: контроль давления масла манометром

ГАЗ‑3302 стал первым отечественным автомобилем, сконструированным по передовому в мировом автомобилестроении методу сквозной компьютерной технологии проектирования производства по технологии CAD‑CAM, аналитических расчётов штампов и пресс‑форм по компьютерной программе CATIA и многим другим.

Олег Филимонов

Использование механического манометра в качестве образцового прибора позволяет исключить сомнения в исправности вкладышей, коленвала и колец. Но оценить ДДМ можно и без него.

В двигателях автомобилей ГАЗ используется один или два ДДМ. Аварийный подаёт сигнал (включает лампу), когда значение давления опускается ниже допустимого. Контрольный управляет показаниями установленного на приборной панели указателя давления, который индицирует текущее значение параметра.

Диагностика аварийного ДДМ

У аварийного датчика две «беды»: обрыв и короткое замыкание. В случае обрыва лампа давления на приборной панели не загорается. При коротком замыкании — горит постоянно.

Если зажигание включено, двигатель не запущен, но лампочка не горит, отключите провод от датчика и коснитесь корпуса, очистив место контакта от загрязнений.

Лампочка вспыхнула? Значит, датчик давления надо менять, он неисправен. Если же сигнализация по-прежнему не включается, возможно, проблема в обрыве проводки или неисправной лампе.

Если провод от датчика отсоединён, но при включении зажигания «масляная» лампочка всё же горит, проводка, скорее всего, замкнута на корпус.

Исправность снятого с двигателя аварийного ДДМ можно проверить тестером или с помощью автомобильной лампочки и аккумуляторной батареи.

Исправность снятого с двигателя аварийного ДДМ можно проверить тестером

Сопротивление исправного датчика очень маленькое, около ноля. Если через датчик подсоединить лампочку к батарее, она загорится.

Если через датчик подсоединить лампочку к батарее, она загорится

Не отключая авометр, прижмите к штуцеру датчика шланг насоса или компрессора для подкачки шин и создайте давление. Тестер должен отреагировать на это увеличением показаний. Если использовали лампочку — она погаснет. В противном случае эксплуатировать датчик далее нельзя.

Потёки масла из датчика свидетельствуют о нарушении герметичности. Чтобы проверить предположение, обмажьте датчик мыльной пеной или опустите в воду, подключите штуцер к насосу и прокачайте. Пузырьки укажут место повреждения.

Таким же способом проверяют герметичность контрольного датчика.

Видео: проверка аварийного ДДМ

Проверка контрольного ДДМ

Внутри контрольного датчика переменный резистор. Его сопротивление изменяется под напором давления, что отражается в показаниях указателя на панели приборов.

Внутри контрольного датчика переменный резистор

Когда стрелка прибора «зашкаливает», снимите с датчика провод, не выключая зажигание. Стрелка либо вернётся к нулевой отметке, либо останется на месте у правого предела. Стрелка отреагировала — выбрасывайте датчик. Осталась на месте — ищите короткое замыкание проводки.

При нулевых показаниях снимите с датчика провод и соедините с корпусом, включите зажигание. Если после этого стрелка указателя «зашкалит», значит, датчик своё отработал. В противоположном случае, вероятнее всего, оборвана проводка или неисправен указатель.

При работающем двигателе измеренное тестером значение сопротивления исправного контрольного ДДМ реагирует на обороты и должно составлять примерно 100–300 Ом. Точные цифры найдутся в технической документации.

Чтобы оценить функционирование контрольного датчика в бытовых условиях понадобится тестер и компрессор или насос с манометром.

Сопротивление датчика строго соответствует давлению на входе. Таблицы или графики для каждой модели ДДМ есть в технических характеристиках и справочниках.

Сопротивление датчика строго соответствует давлению на входе

Возможность использования датчика по назначению оценивают, сверив измеренное тестером сопротивление и давление на входе с паспортными данными.

По воспоминаниям ветеранов завода, на первые, ещё опытные экземпляры «Газели» нижегородцы сбегались посмотреть, как на невиданную техническую диковину. Не верилось, что она сделана на родном предприятии. Водители больших и прожорливых грузовиков в буквальном смысле слова гонялись за ней, чтобы узнать, где и за сколько новинку можно купить.

Александр Климнов

Самостоятельная замена ДДМ автомобилей ГАЗ

Замена датчиков обычно не вызывает проблем. Для удобства работы и обеспечения доступа к прибору, возможно, понадобится предварительно снять какие-либо детали. Оба датчика — и контрольный, и аварийный — демонтируют по одной и той же методике.

Будьте осторожны, не устанавливайте датчик отличный от штатного, не убедившись в соответствии параметров. Высокое или низкое внутреннее сопротивление искажает показания указателя на приборной панели.

Для работы понадобятся инструменты из комплекта автомобиля.

1. Перед работой обесточьте бортовую сеть, выключив зажигание и отсоединив аккумуляторную батарею.
2. Если необходимо, снимите отдельные детали, освободив доступ.
3. Отключите от датчика провода.
4. Выкрутите старый датчик.
5. Установите исправный. Закручивая, не прилагайте особых усилий.
6. Восстановите проводку.
7. Заведите двигатель, проверьте функционирование ДДМ.
8. После нескольких минут работы осмотрите датчик. Если сочится масло, подтяните соединение ключом. Не переусердствуйте, иначе в следующий раз датчик может «прикипеть».

Фотогалерея: замена ДДМ автомобиля «Газель»

Видео: замена ДДМ автомобиля «Газель»

Проверка исправности и замена датчиков давления масла автомобилей ГАЗ не требует особых знаний и навыков. Простая операция по силам любому автолюбителю.

Температура масла в двигателе-свойства и характеристики

При работе температура масла в двигателе нагревается во время работы, выдерживая значительные нагрузки, вызываемые работой его узлов и деталей. По этому, смазочные материалы должны быть высокого качества и соответствовать условиям эксплуатации. Чтобы не довести до температуры кипения моторного масла, необходимо знать, какую смазку необходимо применять.

Моторное масло и температура двигателя

Смазочная жидкость является важным компонентом для работы любого двигателя. Документом, определяющим классификацию и обозначение масел, применяемых на двигателях внутреннего сгорания, является межгосударственный стандарт ГОСТ 17479-85, с дополнениями 1999 года. Требования этого документа взаимосвязаны с международными стандартами SAE, API и ACEA, которые определяют параметры масел в зависимости от сезона и температуры окружающей среды. Стандарт SAE определяет вязкостно-температурные характеристики смазки. Стандарт API указывает на применение смазки, в зависимости от типа двигателя, срока его выпуска и технических параметров (например, с турбонадувом или без). Стандарт ACEA разработан европейскими производителями. Он похож на стандарт API, но имеет более жёсткие показатели.

На основании указанных документов, автомасло бывает бензиновое, дизельное и универсальное. Масляный раствор изготавливается из минерального масла с добавлением различных компонентов и присадок. В зависимости от добавок, масляная жидкость в машинный агрегат делится на: минеральную, синтетическую и полусинтетическую.

По своей структуре масляный раствор разделяется на три разновидности:

1. Зимняя. Особенностью является более жидкое состояние, что позволяет облегчить моторный пуск автомобиля. В теплое время года масляный раствор не пригоден для применения, так как в процессе эксплуатации его вязкость станет меньше нормативной. Функции по защите и смазке агрегатов будут сведены к минимуму. Имеет буквенно-цифровую маркировку.
2. Летняя. Применяется при температуре окружающей среды выше нуля градусов. Такая жидкость имеет высокий показатель вязкости и текучести. Не рекомендуется использование зимой, так как из-за высокой вязкости двигательный пуск автомобиля будет трудным. Имеет цифровую маркировку.
3. Всесезонная. Наиболее популярная разновидность жидкости у всех водителей. Может использоваться в любое время года при любых температурах окружающей среды. Имеет двойную маркировку.

Выбор масла оказывает прямое влияние на температуру двигателя. Рабочая температура силовой установки находится в пределах от 70 до 90 градусов в зимнее время. С повышением температуры до нулевой отметки, можно начинать движение при прогреве двигателя до 50-70 градусов. В летнее время узлы и агрегаты не нуждаются в прогреве. Начинать движение можно в естественных условиях. При рекомендуемом температурном режиме, мотор надежно запускается и работает, а наполнение цилиндров проводится в максимальном объеме. Некоторые виды пусковиков имеют нормальный рабочий режим при температуре от 100 до 110 градусов. В основном, это мотый агрегат воздушного охлаждения, например двухтактный движок.

Как устроена система смазки двигателя

Задача системы смазки – это хранение, транспортировка, очистка и подача масла к трущимся узлам двигателя с целью снизить трение сопряженных деталей, обеспечить плавный пуск двигателя и не допустить его перегрева. Выполнение задачи обеспечивает комплекс узлов и агрегатов, который включает:

1. Картер двигателя (поддон) со сливной горловиной.
2. Масляный насос.
3. Фильтр для очистки масла.
4. Радиатор для охлаждения масляной жидкости.
5. Редукционный клапан.
6. Датчик давления.
7. Датчик температуры.
8. Трубопроводы.

Принцип работы системы смазки основан на подаче комбинированной подаче смазочной жидкости к трущимся деталям. Подача масла начинается после пуска двигателя. Насос закачивает масляную жидкость из картера двигателя и подает его в фильтр для смазки. После очистки, жидкость под давлением подается на кривошипно-шатунный и распределительный механизмы двигателя. Через шатуны масляный раствор подается в цилиндры двигателя. Разогретая масляная жидкость поступает в радиатор, где происходит его охлаждение. Из радиатора масляная жидкость сливается в поддон.

Остальные узлы силового агрегата смазываются после создания масляного облака. Оно получается в результате разбрызгивания смазки кривошипно-шатунным механизмом через зазоры и технологические отверстия. После смазки масляная жидкость поступает в поддон, перемешиваясь с маслом, поступившим из радиатора, и процесс подачи смазки начинается по-новому.

Функциональность смазочных жидкостей

Чтобы силовой агрегат функционировал устойчиво, необходимо правильно подобрать смазочный раствор. Его выбор проводится по параметрам, основными из которых являются:

1. Вязкость. Основной показатель любого масла. Означает способность масляной жидкости поддерживать должный уровень текучести, покрывая детали внутри двигателя. Степень вязкости зависит от температуры двигателя и своей собственной. С повышением температуры уровень вязкости падает.
2. Индекс вязкости. Величина, определяющая уровень вязкости смазочного раствора в зависимости от его температуры. Увеличение индекса вязкости увеличивает диапазон температур, в которых он может работать. Показатель является разным для каждого вида масла.
3. Температурное показание вспышки. Значение, которое определяет уровень легкокипящих фракций в масляной жидкости. У качественных масел вспышка происходит при температуре от +230 градусов и выше. Если масляный раствор не качественный, то маловязкие компоненты будут быстро выгорать и испаряться, а его расход будет увеличиваться.
4. Температурное показание кипения. Показатель, при котором масляная жидкость теряет свойство вязкости и смазочные показатели. Ее вскипание приведет к контакту трущихся деталей силовой установки и выходу ее из строя.
5. Температурное показание воспламенения. Величина критического нагрева масляной жидкости. Ее горение начинается при достижении ее температуры +260 градусов. Воспламенение грозит взрывом движка и травмами для пассажиров.
6. Летучесть. Масляный раствор начинает испарение при температуре +250 градусов. Определение летучести проводят способом НОК. При указанной температуре на протяжении одного часа необходимо провести кипение одного литра масла. Если через час останется 900 грамм жидкости, то уровень летучести составляет 10%. По международным стандартам, эта норма не должна превышать 15%.
7. Температурное показание застывания. Величина, определяющая уровень потери текучести масляной жидкостью. При достижении температуры застывания вязкость смазки резко возрастает или происходит процесс увеличения вязкости с застыванием парафина, в результате чего смазка затвердевает.
8. Щелочное значение ТВN. Число, которое определяет щелочные характеристики масла, полученные в результате добавления моющих и деградирующих присадок. Это показатель способности масляной жидкости к обезвреживанию вредных примесей и кислот, получаемых в результате работы силовой установки. Уменьшение щелочного показателя свидетельствует об уменьшении числа активных присадок, что может привести к коррозии внутренних деталей силовой установки.
9. Кислотное число ТАN. Показатель, который определяет присутствие в смазочной жидкости элементов окисления. Увеличение кислотного числа говорит о присутствии большого число продуктов окисления. Кислотное число определяют при отборе масла для проведения его анализа. Обычно, увеличенное кислотное значение связано с длительной эксплуатацией или высокой рабочей температурой силовой установки.

Рабочая температура масла в двигателе

Смазка, в зависимости от своих характеристик, может применяться в температурном диапазоне от — 50 до + 170 градусов. От температурного режима двигателя зависит рабочая температура масла в разогретом двигателе и сохранение ее вязкостно-технических параметров. Нормальный температурный режим двигателя составляет от + 80 до + 90 градусов. При таком прогреве, пусковой агрегат имеет максимальный коэффициент полезного действия. Масляная смазка прогревается на 10-15 градусов больше, чем охлаждающая жидкость. Поэтому, рабочая температура моторного масла в разогретом двигателе, находится в пределах от + 90 до + 105 градусов. Не рекомендуется превышать верхний показатель. Это грозит смазке потерей характеристик и быстрому износу трущихся деталей.

Изменения температуры масла в двигателе

Детали двигателя изготовлены с учетом их расширения при нагревании и возвращения к первоначальному состоянию по мере остывания двигателя. От того, какая температура масла в работающем двигателе, зависит работа силового агрегата. Чересчур низкое или высокое нагревание масла работающего движка влечет негативные последствия.

Низкой температурой смазки можно считать отметку в + 80 градусов. При таком показателе снижается эффективность силовой установки и уменьшение ее ресурса. Детали силового агрегата буду иметь незначительное расширение, что приведет к образованию зазоров между ними и уменьшению компрессии. При слабо прогретом пусковике влага способна конденсироваться и образовывать в смазке кислоты, которые будут влиять на износ узлов и агрегатов. Низкий градус может вызвать загустение и зависание смазки. Это повлияет на ее прохождение через фильтр, создает вакуум в системе смазки и трудности в работе силовой установки.

Высокое нагревание еще опасней, чем низкий показатель нагрева. Разогрев масляной жидкости выше + 105 градусов ведет к тому, что ее вязкость резко уменьшается и увеличивается текучесть. Под нагрузкой зазор между деталями почти исчезает, детали кривошипно-шатунного механизма вступают в контакт между собой.

При достижении температуры +125 градусов, смазка обретает высокую текучесть. Это позволяет ей проникать сквозь маслосъемные кольца и сгорать в цилиндре вместе с топливом. Уменьшается концентрация смазки и возрастает ее расход. Это недопустимо и ведет к изнашиванию узлов и агрегатов силовой установки.

Температура начала кипения моторного масла составляет + 250 градусов. При таком показателе у смазки почти отсутствует вязкость, она находится в разжиженном состоянии и хорошо испаряется. Защитная пленка между трущимися деталями отсутствует. Показателем того, что у масла началось закипание, является резкое повышение температуры, около 3-4 градусов ежеминутно.

Вязкостно-температурные характеристики

Согласно межгосударственного стандарта 17479.1-85, масла разделяются по вязкости, назначению и рабочим показателям. По вязкости смазки делятся на зимний и летний классы. Класс имеет цифровое обозначение, к зимнему классу добавляется буква «з».

По назначению масляные жидкости делятся на группы, определяющие эксплуатационный режим силовых агрегатов, с соответствующей маркировкой:

1. Нефорсированные моторы бензинового и дизельного типа. Маркируется буквой «А».
2. Малофорсированные моторы бензинового и дизельного типа. Маркируется буквой «Б1» — бензиновые, «Б2» — дизельные.
3. Среднефорсированные моторы бензинового и дизельного типа. Маркируется буквой «В1» — бензиновые, «В2» — дизельные.
4. Высокофорсированные моторы бензинового и дизельного типа, работающие в различных условиях. Маркируется буквой «Г1, Д1» — бензиновые, «Г2, Д2» — дизельные, «Е1, Е2»

Маркировка масла состоит из цифр и букв. Например, маркировка М-4з/6В1 обозначает: М – масло, 4 – класс вязкости, буква «з» — зимнее, 6 – класс вязкости летом, В1 – среднефорсированный бензиновый силовой агрегат. По характеристикам совпадает маслу SАЕ 10w/20.

Вязкостно-температурные характеристики масел по межгосударственному стандарту 17479.1-85 и соотношение с SАЕ, выложены в таблице:

Вывод

Изложенный материал показал, какие виды, и типы смазки существуют, и какая температура масла должна быть в работающем двигателе. Для автомобильного двигателя всегда необходимо подбирать качественную смазку. Это продлит его работу, а хозяина избавит от досрочного ремонта.

Датчик температуры масла двигателя змз

Сообщение bekonus » Вс июн 13, 2010 20:23 pm

Re: манометр

Сообщение Ice_Man » Вс июн 13, 2010 21:14 pm

Re: манометр

Сообщение bekonus » Пн июн 14, 2010 20:45 pm

Re: Манометр

Сообщение Рояльтор » Вт июл 06, 2010 8:42 am

Re: Манометр

Сообщение СержНовоч » Вт июл 06, 2010 11:26 am

Re: Манометр

Сообщение Галкин Иван Юрьевич » Вт июл 06, 2010 12:10 pm

Re: Манометр

Сообщение DMAD » Вт июл 06, 2010 17:33 pm

Вот такой прибор поставь:

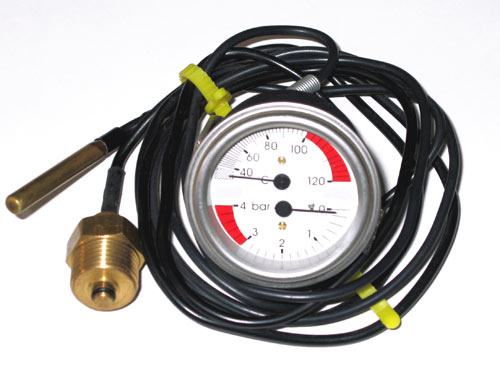

Есть варианты с внешними датчиками на тросиках:

На рулевой колонке такую фигню не ставят, там обычно тахометр и термометр, или лампа-вспышка.

А такие приборы ставят в подкапотном, а в капоте делают вырез и «домик», обращённый в сторону водителя, через который внаружу торчит прибор, и водитель через лобовое стекло наблюдает за показаниями. На профессиональных дрегстерах эти приборы вообще ничем не закрывают, а на стрит- машинах делают декоративную крышычку.

Re: Манометр

Сообщение Галкин Иван Юрьевич » Ср июл 07, 2010 6:57 am

Re: Манометр

Сообщение Ioshka » Ср июл 07, 2010 8:29 am

Re: Манометр

Сообщение DMAD » Ср июл 07, 2010 11:41 am

Re: Манометр

Сообщение Ioshka » Ср июл 07, 2010 12:22 pm

Значить можно ориентироваться налюбой гидравлический манометр. Как я понимаю и пневматический можно. Хотелось бы найти с датчиками на тросиках, что бы подтащить манометр в удобной место. Заинтересовал последний. Немного непонятен принцип действия манометра. Похоже на конце датчика расположен подпружиненый плунжер перемещающий тросик.

Так же вопрос где можно найти двойник под датчик, в смысле от какой машины, в каком магазине.

Re: Манометр

Сообщение Галкин Иван Юрьевич » Ср июл 07, 2010 13:47 pm

Re: Манометр

Сообщение Ioshka » Вс июл 25, 2010 21:55 pm

Re: Манометр

Сообщение DMAD » Вс июл 25, 2010 22:01 pm

Re: Манометр

Сообщение Ioshka » Пн июл 26, 2010 17:56 pm

Re: Манометр

Сообщение Рояльтор » Пн июл 26, 2010 18:12 pm

Re: Манометр

Сообщение DMAD » Пн июл 26, 2010 20:50 pm

Re: Манометр

Сообщение =Kirill= » Чт авг 05, 2010 20:37 pm

Стандартный показометр на автомобилях марки Москвич, почти всегда врёт. Прибор снимает сопротивление. Из-за старости — рассыхаются провода, окисляются клеммы. и т.д.
Часто можно услышать: «А вот у меня на холодную давление 4АТМ, а когда прогреется то 0АТМ». Такого не бывает, если давление 0, то у вас просто нет масла. Хоть 0.1АТМ маслонасос качает.

Установка механического прибора призвано компенсировать этот недостаток. И вы всегда будете знать какое у вас давление масла.

Для установки нам понадобиться:
1 шт. — Автомобиль с установленным двигателем УЗАМ
1 шт. — Шланг давления масла КАМАЗ 2.5 метра
1 шт. — Указатель давления (встречаются много разных)
1 шт. — Тройник датчиков масляных ЗМЗ406
1 шт. — Датчик аварийного давления масла М-2141
1 пара — НЕ КРИВЫХ РУК

Установка:
Откручиваем старый датчик давления масла, и отсоединяем от него провод. Делайте это аккуратно, выливается немного масла. Так что заранее запаситесь тряпками.

В ГАЗовский тройник вкрутите датчик от М-2141, не забыв промазать герметиком резьбовое соединение.

Протрите хорошенько от масла область отверстия под тройник. Обезжирить тоже не повредит. Смазав резьбовую часть тройника герметиком, вкрутите его в мотор.

Вкрутите шланг. Не забываем про герметик.

Проложите шланг к примеру, вдоль штатной проводки.

Проведите его в салон. Перед установкой манометра — сразу решите где он у вас будет установлен. Прикрутите манометр.

Всегда глазеть на показатель манометра, скучно — для этого нам и понадобился датчик аварийного включения лампы. Он срабатывает на критически низком давлении. Врезаете лампу (красного) цвета в приборную панель, и получаете еще один информативный инструмент. Плюс берем от замка, в качестве минуса можно использовать штаный провод.

Сколько это стоит:
Манометр — 250-320 р. Градуировка шкал от 0 до 10. Редко попадается 6.
Датчик М-2141 — 75р
Шланг — 150-190 р.
Тройник — 90 р.

Где купить:
Вы не поверите — но. в магазине. В отделе грузовых запчастей.

Так же возможные варианты установки:

Без тройника. Шланг вкручиваем сразу в мотор.

Без датчика от М-2141. На место него вкручиваем старый датчик. И для наглядности смотрим: как врет родной.

Без манометра. Оставляем старый и просто вкручиваем датчик от М-2141, и поглядываем на лампу.

ГАЗ-31105 «Волга»

Моторное масло: контроль.

I. Штатный контроль.

В разделе описаны датчики контроля по давлению. Визуальный контроль уровня масла при помощи щупа — не описан.

1. Датчик аварийного давления масла.

В случае падения давления масла на работающем двигателе ниже отметки 0,8 кгс/см 2 на панели приборов загорается лампа аварийного давления масла. Сигнализатор срабатывает от замыкания контактов датчика.

Датчик аварийного давления масла имеет одну клемму. Контакт — нормально замкнут. Под действием давления масла пружина контакта датчика сжимается и размыкает, собственно, контакт на клемму.

Датчик ММ111В и его схема. Обозначения: 1 — подвижный контакт, 2 — клемма, 3 — фильтр (имеет водооталкивающую пропитку и служит для выравнивания давлений в двух полостях), 4 — изолятор, 5 — пружина, 6 — толкатель, 7 — неподвижный контакт, 8 — диафрагма, 9 — корпус.

На наших двигателях используется датчик типа ММ111В, исполнение — «клемма под винт». В зависимости от производителя маркировка может иметь отличия. Например, датчик с маркировкой 30.3829 прописан в каталогах как заменитель ММ111В. Резьба присоединения к корпуса датчика переходнику двигателя — 1/4″ коническая.

Проблем с этим датчиком обычно нет. Исправность его аварийного сигнализатора проверяется визуально при включении зажигания до запуска двигателя. Исправность самого датчика проверяется мультиметром.

Переключить прибор на «прозвон», один щуп поставить на клемму датчика, второй на «массу» автомобиля. Датчик должен быть замкнут на массу при не работающем двигателе и разомкнут с массой при давлении масла выше 0,8 кгс/см 2 .

По инструкции допускается помаргивание (свечение) лампы аварийного давления масла на холостом ходу на прогретом двигателе. Сигнализатор должен погаснуть с увеличением частоты оборотов двигателя.

Честно говоря, на ЗМЗ-402, летом, такое поведение у меня наблюдалось на всех машинах.

Сигнал об аварийном давлении масла может дублироваться. Например, на моей теперешней панели приборов УАЗ Патриот «Евро 2» есть и сигнальная лампа аварийного давления от датчика аварийного давления и звуковой зуммер (плюс мигающая цифровая индикация) от сработки по низкому давлению масла от датчика указателя давления масла.

2. Датчик указателя давления масла.

Сигнал от этого датчика визуализирует показатели давления масла. На «наших» машинах этот датчик применяется широко и часто.

Также имеет одну клемму. Принцип действия — реостат. Под действием давления масла отклоняющийся толкатель внутри датчика толкает ползунок с контактом по пластине реостата. Таким образом на клемме датчика изменяются показания сопротивления. Прибор довольно сложный. Импортные датчики имеют весьма приличную стоимость.

Механизм датчика.

Номенклатура датчиков укзателя давления масла на наших машинах очень широкая. В свое время только советская промышленность выпускала больше полусотни типов таких датчиков. Диапазон измерений обычно маркирован на корпусе датчика (речь о «наших»). Бензиновые легковые газовско-уазовские — от 0 до 6 кгс/см 2 , дизельные от 0 до 10 кгс/см 2 .

Датчики из коллекции: современный бензиновый 23.3829 и старый дизельный MM355.

Для бензиновых ЗМЗ обычно применяются датчики «типа ММ358». В зависимости от производителя марировка может иметь отличия. Резьба присоединения к переходнику двигателя, как и у датчика аварийного давления — 1/4″ коническая.

Основная проблема датчиков такого типа — искаженные показания. Это связано: с качеством изготовления, с прогрессивно увеличивающимся износом механической части, с чистотой и исправностью соединения контакта с клеммой (залом провода или окислившийся контакт приводят к занижению показаний).

Есть мнение, что отрицательно на продолжительность корректной работы датчика могут влиять циклы нагрева-охлаждения от близко расположенного выпускного коллектора двигателя. Я не разделяю данное мнение, поскольку коллектор закрыт тепловым экраном и окружающая датчик температура не превышает пределы разрешенной для его эксплуатации.

Первичную исправность и пригодность датчика можно проверить мультиметром, с выставленным на «Омы» переключателем. Чтобы не испортить измерительный прибор, показания снимать с отключенным от датчика проводом штатной проводки. Полученные данные сравниваем с контрольными для конкретной маркировки датчика.

Например, если вы имеете исправный датчик ММ358, при давлении «ноль» он должен показывать 159-173 Ом. В то же время современный 23.3829 должен при том-же «ноль» показывать 290-330 Ом. Очевидно, если ваша приборка рассчитана на 23.3829, показания ММ358 будут не корректны.

Точность показаний датчика указателя давления масла можно проверить контрольным механическим манометром.

Импортные датчики такого типа бывают выполнены в одном корпусе с датчиком аварийного давления масла. Например — 202212466, который шел на старые Opel c LCD приборными панелями.

II. Контроль механическим манометром.

Такую проверку необходимо осуществлять по причинам, описанным выше для датчиков давления масла. «Почти эталонный» манометр поможет определить реальную картину давления масла, без опасений за возможно большую погрешность измерений.

В принципе, для бензиновых двигателей подойдет любой прибор со шкалой измерения от 0 до 6 кгс/см 2 . Класс точности или производитель не столь важен. Выверять цифры давления до десятых — смыла нет. Дешевые китайские приборы без обозначения класса точности показывают цифры не менее информативно чем их образцовые собратья.

В пример можно привести попавшее мне в руки изделие «ООО НПП Орион» под странным названием «Масломер» и маркировкой «ММ-14».

Комплект поставки включает четыре переходника на разные резьбы с «ВАЗовской» резьбы М14х1,5 наконечника. Необходимый нам переходник на К1/4″ присутствует. Также имеется 4 латунных уплотнительных кольца. Убрать в запас, они нам не подходят, поскольку резьба переходника коническая, а не под прокладку.

Обе резьбы (внутреннюю и наружную) алюминиевого переходника перед работой смазать маслом, чтобы переходник нормально сел на стальную резьбу наконечника манометра и, в свою очередь, вкрутился в переходник масляной магистрали.

Проверку давления производим на двигателе, разогретом до рабочей темепературы. На деле, даже если двигатель прогрелся до сработки ЭВ радиатора ОЖ это вовсе не означает что необходимый замер давления масла проведен правильно. Двигатель должен поработать под нагрузкой минут 15-20 и не должен успеть остыть. Словом, правильно будет замерять давление, что называется, «сразу после поездки».

Понадобится отвертка «под шлиц», чтобы снять контакт с датчика и рожковый ключ на 17. Ключом выкрутить датчик указателя давления масла. Вместо датчика вкрутить наконечник шланга манометра.

Запускаем двигатель, проследив чтобы по новому соединению не было протечек, и, собственно, производим измерения.

Процедура измерения давления масла и вид на шкалу прибора ММ-14 на моей машине.

Контрольные цифры могут зависеть от большого числа факторов, но в общем, считается нормой, если давление масла на холостом ходу прогретого двигателя не опускается ниже 1 кгс/см 2 .

После остановки двигателя даем маслу время покинуть шланг прибора. Ставим на место датчик указателя давления масла.

Бонус: этот манометр можно использовать также для измерения давления топлива.

III. Дополнительные устройства контроля.

1. Контроль за давлением масла бортовым мех.манометром.

Собственно прибор представляет собой датчик и указатель в одном корпусе. Масло через шланг от масляной магистрали подается прямо к приборной панели с инсталлированным указателем, который теоретически отображает не искаженные цифры давления (хотя на нем присутствуют два вида подстроечных регулировок, речь о «наших» датчиках-указателях).

Приборов такого типа существует довольно много, в основном для тяжелой техники.

На практике ставить такое в свою машину не решился. Решение, по моим понятиям, требует выполнения многочисленных мер по обеспечению безопасности трассы масла.

2. Контроль за уровнем.

Вообще сам по себе датчик уровня масла широко используется на импортных и наших двигателях. Конструкция датчиков отличается от двигателя к двигателю.

— Датчик уровня масла ЗМЗ.

На ГАЗ-3111, помимо всего прочего инновационного, появилась БСК — Бортовая Система Контроля. Одним из элементов этой системы был контроль за уровнем масла. Датчик уровня масла в картере двигателя назывался ДМК1, и вставлялся в трубку для механического щупа.

Датчик ДМК1. Фото — Grishka (gaz3102.ru).

Как обрабатывался сигнал и принцип работы датчика, к сожалению, не найдены.

— Датчик уровня масла ВАЗ.

Датчик ставится в блок двигателя и имеет поплавок, замыкающий контакт, который идет на БУ БСК. Контроллер включает индикатор низкого уровня с 10-ти минутной задержкой для избежания ложных срабатываний.

— Датчик уровня масла 90213469.

Мне пришлось столкнуться с работой такого датчика на двигателе C20NE (двигатель был установлен на ГАЗ-3102). Датчик также входит в состав БСК (по умному — check-control, СС). Блок управления необходим, поскольку наблюдать ложные срабатывания в движении, при отливах-приливах масла, от сигнализатора, в общем-то, толка мало. Датчик уровня масла закреплен сбоку на поддоне картера. Приёмная трубка находится в полости картера. При включенном зажигании контроль за уровнем масла системой СС осуществляется постоянно.

Схема установки 90213469 в поддон картера Opel Omega B и общий вид датчика.

Этот сигнализатор у меня срабатывал дважды: — в движении, и по делу. Каждый раз в картере не хватало около полутора литров масла, и требовалась срочная доливка. Уже не помню в чем было дело, на старте лампа не горела, но сам факт эффекта от предупредительности датчика меня всегда впечатлял.

Дополню, что далеко не на всех машинах Omega A und B установлен СС. Обычно система присутствует на топовых модификациях. Мне стОило немалого труда найти блок СС с проводкой и разъемами нужного образца (от ООА рестайлинг), когда я захотел поставить это изобретение на следующую машину.

3. Контроль за температурой.

Датчики температуры масла встречаются редко. Обычно на доработанных или нагруженных двигателях и, чаще всего, в составе дополнительных указателей.

На моей ГАЗ-3102 с немецким двигателем присутствовал датчик температуры масла от VW Sirocco первого поколения. Он работал в паре с дополнительным прибором, показывающим, собственно, температуру масла. Датчик был вкручен в обычный ВАЗовский тройник. Указатель закреплен на панели приборов.

Информативность и необходимость этих показаний на рядовом двигателе вызывает сомнения. По наблюдениям, температура масла выходила за пределы 100 градусов при длительном равномерном движении по трассе на высокой скорости. Для масла — это обычная рабочая температура. Как и для двигателя, при положенных рабочих 80 градусах на датчике температуры ОЖ. Масляного радиатора на двигателе не было, поддон картера стальной, объем залитого масла — 5 литров.

Думаю, на Волгах со стандартными двигателями 406-го семейства, с работающим штатным маслорадиатором, алюминиевым поддоном и 6-ю литрами масла, задача контроля за температурой (масла) будет не из самых приоритетных.
