Датчики температуры для инжекторных двигателей ваз

датчики на инжекторный двигатель

Датчики (инжектор ваз)

Любая инжекторная система (ВАЗ 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, НИВА…)включает в себя комплект датчиков для сбора информации о состоянии и режиме работы мотора.

ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (ДМРВ) ВАЗ

Датчик массового расхода воздуха (ДМРВ) ВАЗ установлен на корпусе воздушного фильтра. Датчик массового расхода воздуха (ДМРВ) измеряет количество всасываемого двигателем воздуха в кг / час. Устройство достаточно надежное. Основной враг — влага, всасываемая вместе с воздухом. Основное нарушение работы датчика массового расхода воздуха (ДМРВ) — завышение показаний на малых оборотах на 10 — 20%. Это приводит к неустойчивой работе двигателя на холостом ходу, остановке после мощностных режимов, возможны проблемы с запуском. Занижение показаний датчика массового расхода воздуха (ДМРВ) на мощностных режимах приводит к «тупости» мотора и увеличению расхода топлива. Типовое значение расхода воздуха на холостом ходу 8-10 кг / час. При 3000 об / мин — 28-32 кг / час.

Цена: 2000 рублей (Cтоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ВАЗ

Датчик положения дроссельной заслонки ВАЗ установлен сбоку на дроссельном патрубке на одной оси с приводом дроссельной заслонки. Датчик положения дроссельной заслонки считывает показания с положения педали «газа». Основные враги датчика положения дроссельной заслонки — завод-изготовитель датчика и мойщики двигателей. Срок службы датчика положения дроссельной заслонки совершенно непредсказуем. Нарушения в работе датчика положения дроссельной заслонки проявляются в повышенных оборотах на холостом ходу, в рывках и провалах при малых нагрузках.

Цена: 250 рублей (Cтоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ВАЗ

Датчик температуры охлаждающей жидкости ВАЗ установлен между головкой блока и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта ( в отличии от одноконтактного датчика температуры для панели приборов, который стоит рядом, не путайте ). Основное функциональное назначение датчика температуры охлаждающей жидкости сродни «подсосу» на карбюраторе — чем холоднее мотор, тем богаче топливная смесь. Конструктивно датчик температуры охлаждающей жидкости представляет собой термистор ( резистор ), сопротивление которого изменяется в зависимости от температуры. Типовые значения 100 гр. — 177 Ом, 25 гр. — 2796 Ом, 0 гр. — 9420 Ом, — 20 гр. — 28680 Ом. Температура охлаждающей жидкости влияет почти на все характеристики управления двигателем. Датчик температуры охлаждающей жидкости весьма надежен. Основные неисправности — нарушение электрического контакта внутри датчика, нарушение изоляции или обрыв проводов вблизи датчика болтающимся тросиком «газа». Отказ датчика температуры охлаждающей жидкости — включение вентилятора на холодном двигателе, трудность запуска горячего мотора, повышенный расход топлива.

Цена: 150 рублей (Cтоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК ДЕТОНАЦИИ ВАЗ

Датчик детонации ВАЗ установлен на блоке двигателя между 2-м и 3-им цилиндрами. Существуют два типа датчика детонации – резонансный ( бочонок ) и широкополосный ( таблетка ). Датчик детонации разных типов не взаимозаменяемы. Датчик детонации — это надежный элемент, но требует регулярной чистки разъема. Принцип работы датчика детонации как у пьезо зажигалки. Чем сильнее удар, тем больше напряжение. Отслеживает детонационные стуки двигателя. В соответствии с сигналом датчика детонации контроллер устанавливает угол опережения зажигания. Есть детонация — более позднее зажигание. Отказ или обрыв датчика детонации проявляются в «тупости» мотора и повышенному расходу топлива.

Цена: 250 рублей (Cтоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК КИСЛОРОДА ВАЗ

Датчик кислорода ВАЗ установлен на приемной трубе глушителя. Серьезный, но весьма надежный электрохимический прибор. Задача датчика кислорода- определение наличия остатков кислорода в отработавших газах. Есть кислород — бедная топливная смесь, нет кислорода — богатая. Показания датчика кислорода используются для корректировки подачи топлива. Категорически запрещается использование этилированного бензина. Выход из строя датчика кислорода приводит к увеличению расхода топлива и вредных выбросов.

Цена: — (Cтоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА ВАЗ

Датчик положения коленвала ВАЗ предназначен для формирования электрического сигнала при изменении углового положения специального зубчатого диска, установленного на коленвале двигателя. Датчик положения коленвала установлен на крышке масляного насоса. Это основной датчик, по показаниям которого определяется цилиндр, время подачи топлива и искры. Конструктивно датчик положения коленвала представляет собой кусок магнита с катушкой тонкого провода. Очень вынослив. Датчик положения коленвала работает в паре с зубчатым шкивом коленчатого вала. Отказ датчика — остановка двигателя. В лучшем случае ограничение оборотов двигателя в районе 3500 — 5000 об/мин.

Цена: 200 рублей (Cтоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК СКОРОСТИ ВАЗ

Датчик скорости ВАЗ предназначен для формирования импульсов, количество которых в единицу времени пропорционально скорости автомобиля. Датчик скорости установлен на коробке передач сверху. На инжекторных ВАЗах применяются только 6-ти импульсные датчики скорости. Датчик скорости информирует контроллер о скорости автомобиля. Надежность датчика скорости средняя. Часто происходит окисление разъема и проводов вблизи датчика скорости. Выход из строя датчика скорости приводит к незначительному ухудшению ездовых характеристик (кроме Дженерал моторс — двигатель глохнет при движении в режиме холостого хода).

Цена: без проводов 250 рублей, с проводами 350 рублей. (Cтоимость датчика с установкой и проверкой работоспособности)

Датчик фазы ВАЗ предназначен для определения углового положения распределительного вала. На 8-ми клапанном двигателе установлен в торце головки блока около воздушного фильтра. На 16-ти клапанном — на головке блока около 1-го цилиндра. На 8-ми клапанных моторах, выпущенных примерно до 2005 года датчик фаз отсутствует. Отсутствие датчика фазы означает, что форсунки открываются в попарно-параллельном режиме. Наличие датчика датчик фаз — фазированный впрыск, т.е. открывается только одна форсунка для конкретного цилиндра. Отказ датчика фаз переводит топливоподачу в попарно-параллельный режим, что приводит к некоторому ( до 10% ) повышению расхода топлива.

Цена: 8ми клапанный двигатель — 250 рублей (Cтоимость датчика с установкой и проверкой работоспособности)

Датчик холостого хода (дхх), а правильнее называть «регулятор холостого хода» (рхх) на ваз 2114 и на других семействах самары предназначен для стабилизации и автоматической регулировки холостого хода. Датчик холостого хода представляет собой электродвигатель с конусной иглой.

В момент, когда мы включаем зажигание, шток на регуляторе холостого хода полностью выдвигается и упирается в специальное калибровочное отверстие в дроссельном патрубке. После, датчик отсчитывает шаги и возвращает клапан в исходное положение. Положение исходного клапана зависит от прошивки: к примеру январь 5.1 – 120 шагов на прогретом двигателе, Bosch – примерно 50 шагов на прогретом двигателе.

На прогретом двигателе в момент регулировки датчик находится на отметке 30-50 шагов. С увеличением или уменьшением шагов, объём воздуха, проходящий через калибровочное отверстие, постоянно изменяется. При чём, если шток вытягивается – то шаги увеличиваются и наоборот. Ход штока составляет 250 шагов.

Датчики инжекторной системы питания

Автомобили с инжекторной системой питания для своего правильного и точного функционирования требуют не малое количество датчиков. Это, пожалуй, как плюс, так и минус всех инжекторных систем питания. Обзор целой системы питания будет в следующей статье, а пока на базе автомобилей ВАЗ инжекторной системы питания рассмотрим ее датчики, которые участвуют в смеси образовании и работе автомобиля.

Читать еще:  Что называется рабочим телом в двигателе

Каждый датчик снимает показания в текущий момент времени для сбора данных в электронный блок управления инжектора (ЭБУ). ЭБУ формирует смесь исходя из совокупности всех показаний датчиков. ЭБУ формирует, а датчики собирают информацию и если проще говорить, то какую точную информацию предоставят датчики, то такая же отдача будет от двигателя.

ДМРВ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА) ДМРВ установлен сразу за корпусом воздушного фильтра. Служит для измерения всасываемого воздуха двигателем в килограммах/час. Датчик служит обычно до 150–200 тыс. км. Надежный датчик. Очень восприимчив к влаге, влага очень быстро выводит его со строя. ДПДЗ (ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ) ДПДЗ установлен на оси привода дроссельной заслонки, т.е. сбоку на дросселе. Датчик считывает показания угла открытия дроссельной заслонки, проще говоря, положение педали газа. Служит абсолютно не предсказуемо и не системно. Чем выше качество производителя тем точность и срок службы достаточно велик, так же не плохо переносит влагу. ДТОЖ (ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ) ДТОЖ вкручен в кронштейн термостата. Отличие от датчика температуры для приборной панели, имеет два контакта подключения и другую форму изделия, отличить очень просто. Богатит смесь, когда двигатель холодный и переходит на стандартную топливную карту при разогреве двигателя до рабочей температуры. Датчик очень надежен, внутри тепловой резистор с изменяемым сопротивлением, работает по физико-механическим свойствам материала. Боится обрыва проводов или нарушения изоляции. ДД (ДАТЧИК ДЕТОНАЦИИ) ДД установлен на блоке двигателя между 2 и 3 цилиндром. Есть два типа, бочонок (резонансный) и таблетка (широкополосный). Отличаются корпусом и годом выпуска авто, не взаимозаменяемые детали. Очень надежный датчик, максимум чистка контактов возвращает к нормальной работе ДД. Отслеживает детонационные звуки двигателя методом пьезо зажигалки, сильный стук – большое напряжение. От ДД ЭБУ устанавливает УОЗ (угол опережения зажигания), позднит если топливо детонирует и наоборот. ДК (ДАТЧИК КИСЛОРОДА) ДК вкручен в приемную трубу. Очень надежный датчик, сделан из высоко качественных жаропрочных материалов. Определяет остатки кислорода в отработанных газах. Если обнаруживает кислород, то топливная смесь бедная, если нет – богатая. ДК показывает ЭБУ как откорректировать подачу топлива. Категорически запрещается использование этилированного бензина. ДПКВ (ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА) ДПКВ установлен на специальном отливе крышке маслонасоса, и направлен рабочей частью к специальному зубчатому диску установленному на коленчатом валу. Датчик является основным и если он вышел из строя, то авто не заведется, топливо не поступит, искры не будет. Конструктивно магнит с катушкой, очень надежный датчик. ДС (ДАТЧИК СКОРОСТИ) ДС формирует импульсы равноценные скорости автомобиля. Установлен на КПП сверху. Инжекторные автомобили ВАЗ используют только 6 импульсные ДС. Датчик информирует ЭБУ о текущей скорости автомобиля. Надежность выше средней, механическое движение переводит в импульсы, боится окисления. ДФ (ДАТЧИК ФАЗ) ДФ установлен на ГБЦ, на 8 клапанном ДВС в торце ГБЦ, на 16 клапанном авто установлен на ГБЦ около 1-го цилиндра. Наличие датчика датчик фаз подразумевает фазированный впрыск, т.е. открывается только одна форсунка для конкретного цилиндра. Отказ датчика фаз переводит топливоподачу в попарно-параллельный режим, что приводит к некоторому (до 10%) повышению расхода топлива.

Датчики на инжекторный двигатель. Разберем на примере ВАЗ

НУ что друзья после статьи карбюратор или инжектор, я краем упомянул, что второй управляется кучей всевозможных датчиков и собственно без них его работа не возможна. Некоторые мои зрители и читатели начали задавать вопросы — а сколько их, что они контролируют и на что влияют? Думаю эта информация реально нужная (для общего развития), поэтому решил написать статью. Так что читайте, будет полезно …

СОДЕРЖАНИЕ СТАТЬИ

  • Какие есть различия
  • ДМРВ (Датчик Массового Расхода Воздуха)
  • ДПДЗ (Датчик Положения Дроссельной Заслонки)
  • ДТОЖ (Датчик Температуры Охлаждающей Жидкости)
  • ДД (Датчик Детонации)
  • ДК (Датчик Кислорода) – лямбда — зонт
  • ДПКВ (Датчик Положения Коленчатого Вала)
  • ДС (Датчик скорости)
  • ДФ (Датчик Фаз) или ДПРВ (Датчик Положения Распределительного Вала)

Стоит отметить, что инжектор почти на всех автомобилях одинаков, соответственно его датчики практически тоже. Но стоит отметить, что у некоторых производителей они могут немного отличаться.

Какие есть различия

Все же общая масса – ОДИНАКОВА. Они могут носить различные названия, однако суть остается той же. НО у некоторых современных машин, вместо ДМРВ (пояснения и расшифровка будет внизу) могут устанавливаться ДАД+ДТВ.

Также на некоторых автомобилях есть усовершенствованная система газораспределения, на которую устанавливаются фазовращатели, они бывают гидравлические или электрические и те и другие могут иметь контролирующие «точки»

Если не брать сложные моторы, как скажем SKYACTIV от MAZDA, ведь у них есть еще «ионные датчики» и не учитывать турбированные моторы (там добавляется еще несколько) в остальном схожесть очень большая.

ТО ЕСТЬ будем рассматривать обычные атмосферники и без систем фазорегулирования.

Какими как раз и являются большое количество простых моторов. НУ что давайте начнем и разберем каждый в отдельности.

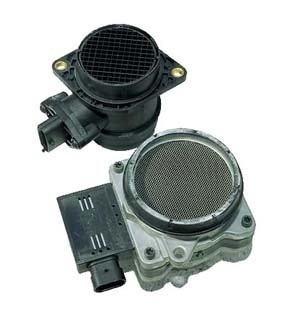

ДМРВ (Датчик Массового Расхода Воздуха)

Обычно устанавливается на корпусе воздушного фильтра и измеряет количество всасываемого воздуха (считается в килограммах в час). Сказать, что он постоянно ломается – НЕЛЬЗЯ, все же надежность на достаточно высоком уровне. Однако все же может выходить из строя из-за попаданий влаги, масла, песчинок или пыли, это происходит, если установлен фильтр нулевого сопротивления (либо нет фильтра вообще). Еще один большой МИНУС — если тюнингуете мотор и раскачиваете штатный ВАЗОВСКИЙ до 150 – 160 л.с., то больше он обсчитать количества воздуха не может, ибо банально на это не рассчитан.

ПРОБЛЕМЫ:

  • Завышение показаний. На холостых оборотах на 10-20% — неустойчивая работа, постоянно плавающие обороты, плохой пуск.
  • Занижение показаний. При больших оборотах проявляется тупость мотора, увеличению расхода топлива.

Нормальное показание для автомобилей ВАЗ холостой ход – 8-10 кг/час. При 3000 об/мин – 28 – 32 кг/ч

Замена примерно около 2000-2500 рублей вместе с диагностикой.

ДПДЗ (Датчик Положения Дроссельной Заслонки)

Устанавливается сбоку на самом дросселе и на одной оси с дроссельной заслонкой. Считывает показания открытия или закрытия, соответственно нажатия педали газа.

Одно время было много подделок которые не жили и месяца, поэтому выбирать стоит проверенные временем, желательно те которые ставятся на заводе. Также были случаи, когда на мойках их сбивали-ломали струей высокого давления. Если учитывать эти правила, могут жить достаточно долго.

Неисправности: Проявление провалов при нажатии на педаль газа. Повышение оборотов (ни с того ни с сего) на холостом ходе. Рывки и провалы при нагрузке

Стоимость около 250 – 350 рублей с диагностикой

ДТОЖ (Датчик Температуры Охлаждающей Жидкости)

НА ВАЗ устанавливается между головкой блока и термостатом. В строении имеет два контакта (нужно отметить, что рядом зачастую закрепляют одноконтактный для панели приборов – их путать нельзя). Основная задача регулировать топливную смесь. Здесь можно провести аналогию с карбюратором, там вы делаете это подсосом, здесь же все делается автоматически при помощи этого датчика. Чем холоднее двигатель, тем богаче топливная смесь.

Читать еще:  Двигатель бмв м50 технические характеристики

По сути это резистор (термистор) сопротивление которого меняется в зависимости от температуры. Стандартные значения для ВАЗ 100 градусов Цельсия – сопротивление около 176 Ом, «25 гр.» – 2795Ом, «0гр.» – 9420 Ом, «-20» градусов Цельсия – 28680 Ом.

Нужно отметить, что температура охлаждающей жидкости влияет почти на все характеристики управления двигателя.

Конструктивно датчик очень надежен, там по сути ломать то нечему. Основные проблемы могут быть связаны:

  • Нарушение контакта внутри датчика, происходит от ОЧЕНЬ долгой эксплуатации
  • Нарушение изоляции или обрыв проводки до него

Если выходит из строя:

  • Включение вентилятора на холодном двигателе
  • Не включение на горячем (предельные температуры)
  • Трудность пуска горячего мотора
  • Повышенный расход бензина

Цена самого около 150-200 рублей + замена. Меняется достаточно быстро

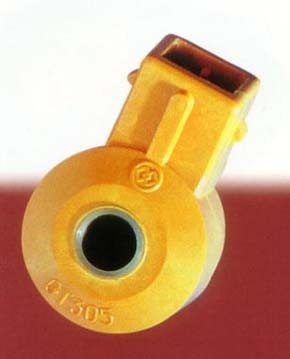

ДД (Датчик Детонации)

Обычно устанавливается на блоке цилиндров, между вторым и третьем цилиндрами. НА данный момент есть два варианта:

  • Детонации-резонансный (похож на бочонок).
  • Широкополосный (похож на таблетку)

Они не взаимозаменяемые, ставить вместо другого — НЕЛЬЗЯ, ибо работают немного по другим алгоритмам.

Конструктивно очень надежен (опять же там ломаться особо нечему). Принцип работы такой – (можно сравнить с пьезозажигалкой для плиты), чем больше идут колебания мотора (удары), тем больше он повышает напряжение. Таким образом, отслеживаются детонационные стуки. ЭБУ считывает показания и устанавливает угол опережения зажигания. Есть большая детонация – устанавливается более позднее зажигание.

ПРОБЛЕМЫ: Если выходит из строя — мотор не развивает мощность (тупит), не ровная работа, а также повышается расход топлива.

Цена около 250 – 400р + установка.

ДК (Датчик Кислорода) – лямбда — зонт

Устанавливается либо рядом с катализатором, либо на выпускной трубе глушителя. В некоторых иномарках бывает две штуки (до катализатора и после). Основная задача определение остатков кислорода в выхлопе. Если обнаружен – бедная топливная смесь, если не обнаружен – богатая. Показания как обычно поступают в ЭБУ и используются для корректировки подачи топлива.

Это достаточно надежная электрохимическая конструкция, однако и он может выходить из строя. Если сломался – увеличивается расход топлива, а также выбросы вредных веществ.

Стоимость от 1000 до 2500

ДПКВ (Датчик Положения Коленчатого Вала)

Нужно отметить, что это один из основных датчиков, который нужен для работы всего двигателя в целом.

Формирует электрический сигнал при изменении углового положения специального зубчатого диска, который крепится на коленчатом валу. Очень выносливый и очень простой элемент. Устанавливается на крышке масляного насоса, конструктивно похож на кусок магнита с катушкой тонкого провода. Призван определить – цилиндр, время подачи топлива, и время подачи искры.

ПОЛОМКА: Если выходит из строя, то мотор перестает работать! Бывает и такое – ограничение оборотов двигателя в районе 3000 – 5000.

Стоимость – 400 – 600 рублей

ДС (Датчик скорости)

Формирует импульсы в ЭБУ, количество которых в единицу времени пропорционально скорости автомобиля. Установлен на коробке передач, видит вращение валов, таким образом рассчитывается скорость. Нужен для выработки оптимального режима работы двигателя.

Сам датчик может работать долго, однако зачастую окисляются контакты или разъемы. Выход из строя приводит к ухудшению ездовых характеристик, ЭБУ просто не может понять стоит ли машина или движется и на какой скорости.

НЕИCПРАВНОСТИ: Пониженный холостой ход, провалы оборотов при резком торможении, немного тупит мотор. На некоторых автомобилях Chevrolet движение будет не возможно.

Цена в районе 200 – 300 рублей

ДФ (Датчик Фаз) или ДПРВ (Датчик Положения Распределительного Вала)

Определяет угловое положение распределительного вала. Для восьмиклапанных моторов он закреплен в торце головки блока. НА шестнадцатиклапанном на головке блока около 1 цилиндра.

Примерно до 2005 года на 8-клапанные моторы он не устанавливался, что это означает – впрыск топлива во впускной коллектор будет производиться в попарно-параллельном режиме. То есть открывается сразу две форсунки.

На силовые агрегаты в которые устанавливается, характерен — фазированный впрыск, то есть открывается только одна форсунка инжектора в который должен идти впрыск топлива.

НЕИСПРАВНОСТИ: Если выходит из строя, то автомобиль автоматически переходит в попарно-параллельный режим, что приводит к перерасходу в 10-15% топлива.

Стоит около 250 – 400 рублей

Как видите основных датчиков в системе около восьми штук, еще раз хочу напомнить, что в некоторых современных агрегатах их может быть намного больше. Эти же находятся в любом простом моторе, который устанавливается на сотни простых машин.

НА этом заканчиваю, искренне ваш АВТОБЛОГГЕР

(23 голосов, средний: 4,65 из 5)

Похожие новости

Масляный фильтр «БАЗАЛЬТ». Мой правдивый отзыв + ВИДЕО

Зачем закрывают радиатор зимой. Скажем картонкой, нужные знания

Нужно ли и зачем регулировать клапана на машине. Подробно + виде.

Датчики инжекторного двигателя ВАЗ 2110

Датчики инжектора ВАЗ 2110 являются важнейшими элементами общей системы, которая отвечает за стабильную работу силового агрегата снабженного впрыском топлива. Датчики инжектора «десятки» собирают информацию о состоянии тех или иных частях двигателя и отправляют их в электронный блок управления мотором (ЭБУ), который после анализа всех данных корректирует работу силового агрегата.

Неисправность датчиков инжектора может не просто негативно сказаться на работе силового агрегата. Но и может привести к серьезной поломке мотора. Поэтому игнорировать работу этих элементов конструкции не стоит.

Собственно вы спросите зачем такие сложности? Причина в том, что инжекторный двигатель ВАЗ 2110 гораздо эффективнее карбюраторного собрата. Больше мощности, меньше расход топлива, стабильная работа, высокая надежность, все это характерно для «десятки» с исправной электроникой. А неисправность одного или нескольких датчиков обязательно ведет к отказу всего двигателя, либо его нестабильной работе. Сегодня мы подробно расскажем о датчиках инжектора ВАЗ 2110, от которых зависит нормальная работа мотора.

Датчик массового расхода воздуха ВАЗ 2110

ВАЗ 2110 датчик воздуха или датчик массового расхода воздуха расположен между кожухом воздушного фильтра и резиновым патрубком. Собственно под капотом десятки найти его не сложно, поскольку датчик воздуха расположен на самом видном месте. На фотографии в сборе он выглядит так.

Датчик воздуха измеряет количество прошедшего мимо воздуха, тем самым оценивая его объем. Сразу скажем датчик массового расхода воздуха весьма чувствителен и даже несколько пылинок или повышенная влажность могут вывести его из строя. Стоит это учитывать при его снятии или замене.

Принцип работы датчика воздуха ВАЗ-2110 следующий — внутри есть нагревательные элементы, которые охлаждаются потоком проходящего мимо воздуха. Чем больше энергии тратится на нагрев этих элементов, тем больший объем воздуха проходит мимо. Таким образом датчик и вычисляет массовый расход топлива.

Читать еще:  Холодный двигатель ваз 21011

Неправильная работа датчика массового расхода топлива инжектора ВАЗ 2110 обычно приводит к увеличению расхода топлива, падению мощности, нестабильной работе и плохому запуску. Из-за этого датчика двигатель может просто заглохнуть на холостых оборотах. Причина проста, электронный блок управления двигателя принимая неверные данные от датчика воздуха начинает подавать неправильные команды для формирования рабочей смеси. Смесь воздуха и бензина, сгорающая в цилиндрах мотора может быть очень обогащенной или очень обеденной, что ведет к ненормальной работе инжекторного силового агрегата.

Датчик положения дроссельной заслонки ВАЗ 2110

Датчик положения дроссельной заслонки инжектора ВАЗ 2110 расположен непосредственно на дроссельном узле. Предлагаем для наглядности фото, где датчик можно разглядеть без труда.

Данный датчик реагирует на нажатие педали газа водителем, подавая сигнал на электронный блок управления, тем самым увеличивая количество впрыскиваемого топлива через форсунки. То есть, чем резче вы жмете на педаль газа, тем больше будет впрыскиваться топлива в мотор. Датчик положения дроссельной заслонки довольно надежен, поскольку механически связан с осью заслонки.

Определить неисправность этого датчика можно с помощью обычного тестера, который должен показывать изменения напряжения при нажатии на педаль газа. При закрытой заслонке выходное напряжение обычно от 0,3 до 0,7 Вт. Если нажать на газ «в пол» напряжение возрастает до 4 Вт. Неисправность датчика можно иногда определить без всяких тестеров, допустим если во время разгона автомобиль начинает двигаться рывками или происходит ненормальный провал, то скорее всего проблема именно в датчике положения дроссельной заслонки.

Датчик температуры охлаждающей жидкости ВАЗ 2110

Датчик температуры инжектора ВАЗ 2110 выполняет две основных функции — в случае перегрева мотора он включает вентилятор охлаждающий радиатор, а в случае холодного пуска двигателя дает команду на обогащение рабочей смеси, что бы мотор не глох на холодную. В карбюраторных двигателях, эту функцию исполняет так называемый «подсос», который открывает заслонку для увеличения подачи воздуха. В случае неисправности датчика температуры начинаются проблемы с пуском холодного двигателя и возможен перегрев силового агрегата, если во время не включится вентилятор. Так что этот датчик ВАЗ 2110 весьма важен для стабильной работы движка. Фото датчика далее —

Принцип работы датчика температуры охлаждающей жидкости следующий — при изменении температуры начинает меняться электрическое сопротивление. Чем ниже сопротивление, тем выше температура. Проверить работоспособность датчика можно вооружившись термометром, емкостью с горячей/холодной водой и обычным электрическим пробником. Исправный температурный датчик показывает примерно следующие значения —

  • При температуре 100 градусов сопротивление составляет 180 Ом
  • При температуре 80 градусов сопротивление составляет 330 Ом
  • При температуре 60 градусов сопротивление составляет 670 Ом
  • При температуре 30 градусов сопротивление составляет 2240 Ом
  • При температуре 10 градусов сопротивление составляет 5670 Ом

Найти датчик температуры охлаждающей жидкости под капотом инжекторного ВАЗ 2110 можно между двигателем и кожухом воздушного фильтра, его вкручивают во впускной патрубок системы охлаждения.

Датчик детонации ВАЗ 2110

Датчик детонации инжектора ВАЗ 2110 расположен на блоке цилиндров. Задача этого прибора передавать сигнал ЭБУ о детонации. Электронный блок управления в соответствии с программными алгоритмами перестраивает работу двигателя (меняет угол опережения зажигания), что бы снизить негативное влияние детонации. Изначально на ВАЗ 2110 устанавливали резонансный датчик (пьезоэлектрический), но потом более продвинутый широкополосный (пьезокерамический). Фотография обоих типов датчиков ниже.

Собственно, чем сильнее детонация, тем сильнее датчик выдает напряжения переменного тока на ЭБУ. Проверить работоспособность этого датчика можно довольно просто, достаточно несильно постучать по сердцевине датчика. При этом необходимо подсоединить к выводам датчика тестер, который должен фиксировать скачки напряжения.

Датчик кислорода или лямбда зонд ВАЗ 2110

Датчик кислорода инжектора ВАЗ 2110 или лямбда зонд устанавливают на выпускном коллекторе. Задача прибора отследить состав отработавших газов и наличия там кислорода. Эти сведения помогают электронному блоку управления (ЭБУ) корректировать состав рабочей смеси, это помогает не только эффективнее сжигать топливо, но и улучшают экологичность выхлопа. При использовании этилированного бензина датчик кислорода работает некорректно. Фото датчика далее.

Если датчик выходит из строя, это вызывает повышенный расход топлива и увеличению выбросов. Самое интересное, что при наличии в системе выхлопа катализатора отработавших газов датчиков кислорода или лямбда зондов уже два. Второй ставят за каталитическим нейтрализатором, это помогает сделать автомобиль еще более экологичным.

Датчик скорости ВАЗ 2110

Датчик скорости инжектора ВАЗ 2110 устанавливают на коробке передач, точнее на выходном валу спидометра. Если датчик неисправен это может привести к тому, что автомобиль в некоторых случаях может глохнуть на холостом ходу. Когда стрелка спирометра начинает ненормально (скачками) перемещаться на панели приборов, это должно вас насторожить. Ведь это может свидетельствовать о неисправности датчика скорости. Сам датчик выглядит следующим образом, смотрим фотографию.

Принцип работы датчика скорости «десятки» основан на эффекте Холла, при вращении вала коробки передач датчик передает импульсный сигнал. Чем выше скорость вращения, тем больше частота импульсного сигнала. Таким образом и измеряется скорость автомобиля. На ВАЗ-2110 ставились датчики двух типов, один имеет квадратную соединительную колодку, другой круглую.

Датчик положения коленчатого вала ВАЗ 2110

Датчик положения коленчатого вала инжектора ВАЗ 2110 довольно важен, поскольку без него запуск двигателя не возможен. Любая его неисправность приводит ЭБУ «десятки» или «мозги» двигателя в ступор. Датчик отслеживает положение распредвала (а значит и поршней в цилиндрах) в режиме реального времени и позволяет вовремя заставить работать свечи зажигания. На свечи приходит сигнал от модуля зажигания, что наступает верхняя точка сжатия в цилиндре и пора «зажигать» искру. Сам датчик схематично выглядит так, как на этом рисунке —

Это небольшой электромагнит, который улавливает положение зубчатого шкива, который вращается рядом. На шкиве 58 зубцов, которые и создают электромагнитные возмущения. Собственно для инжекторного двигателя, это основной и самый главный датчик.

Датчик фаз газораспределения ВАЗ 2110

Датчик фаз газораспределения инжектора ВАЗ 2110 устанавливался не на все двигатели «десяток». Изначально их ставили только на 16-клапанники. Затем, когда в нашей стране ужесточили экологические нормы, этот датчик стал появляться на всех инжекторах, даже на 8-клапанных. Принцип работы этого датчика в определении положения распредвала, а значит и получении информации о положении впускных клапанов. Эта информация необходима для своевременного впрыска топлива форсунками в определенный цилиндр. Отказ датчика ведет к обогащению рабочей смеси и нестабильной работе двигателя. Устанавливается данный датчик в верхней части ГБЦ мотора. Фото датчика фаз газораспределения ВАЗ 2110 ниже.

Хотелось бы отметить, что данная статья будет полезна не только владельцам ВАЗ десятого семейства, но и счастливым обладателям других инжекторных машин. Ведь принципы, на которых работают инжекторные силовые агрегаты во многом схожи, особенно что касается датчиков.
