Давление масла в двигателе. Какое должно быть? Разберем и двигатель 16 клапанов от ВАЗ 2112

Сейчас все меньше автомобилей оснащены датчиком давления масла в двигателе, если разобрать бюджетные иномарки – я вот так, даже не помню, в каких он есть. Однако сейчас на рынке достаточно машин предыдущих поколений, а вот у них такой датчик был. Например, на некоторых ВАЗ, УАЗ, ВОЛГА и т.д. Многие задают вопрос – а какое давление масла должно быть в двигателе, то есть какое нормальное значение, а какое нет? Не всегда можно найти информацию именно о своей модели, поэтому эта статья будет полезна всем …

СОДЕРЖАНИЕ СТАТЬИ

А зачем вообще нужно масло?
Что нагнетает давление масла в системе?
Аварийная индикация
Как проверить давление масла?
Какое значение должно быть?

Знаете сейчас производители все больше и больше упрощают панель приборов авто, вот например на моем (Chevrolet Aveo T300) уже нет даже датчика температуры двигателя, я уже молчу о датчике давления масла. Получается что производители хотят чтобы ВЫ быстрее загубили своего железного коня, потому как не можешь контролировать все нужные параметры, а соответственно эксплуатируешь неправильно — быстрее прибежишь к ним ремонтировать его. Все это можно списать на заговор производителей. Хотя сейчас везде твердят — что машины стали надежнее, используются другие материалы и т.д., но практика показывает обратное, три – пять лет и машину лучше сменить. Эх, были времена — были машины, был полный контроль над двигателем.

А зачем вообще нужно масло?

Я часто слышу — что масло это кровь двигателя. Не совсем это так конечно, сравнение очень грубое, но все же без масла мотор функционировать не будет (либо будет, но очень не долгое время).

Современные моторные масла, смазывают и защищают все трущиеся части, а это – поршни (с их кольцами), валы, вкладыши и прочее. Скажем так – хорошее масло продлевает ресурс двигателя на многие тысячи километров.

НО масло должно ходить по системе, как собственно и кровь по сосудам человека, если масло просто налито в поддоне и не идет к трущимся частям – ОНО БЕСПОЛЕЗНО!

Что нагнетает давление масла в системе?

Тут все просто — есть специальный масляный насос, который забирает масло из поддона двигателя и качает его по системе. Обычно он устанавливается в поддоне двигателя и приводится в движение при помощи специальных шестерен, которые крутит двигатель при работе.

Масло по многим каналом начинает подаваться в нужные места под давлением, как я уже писал это коленчатый вал и его вкладыши, распределительный вал и его «постель», поршни, да много чего.

Именно насос и отвечает за давление, если насос остановится, то показатель давления упадет до нуля. ЭТОГО ДОПУСКАТЬ НЕЛЬЗЯ! Потому как смазка двигателя вообще не будет производиться, что приведет к моментальной поломки, особенно на высоких оборотах.

НО зачастую масляный насос, не останавливается, а просто начинает хуже качать, это говорит о его износе, вот почему нужно знать давление масла в двигателе! Чтобы вовремя отреагировать на ближайший выход из строя масляного насоса.

Аварийная индикация

Конечно сейчас практически во всех авто, есть аварийная индикация на полное отсутствие давления, это всем нам известная — «горящая масленка». Если она не тухнет какое-то время после пуска, например секунд 10 – 20 это одно, тут практически всегда вина масляного фильтра. Но вот если лампа горит постоянно, то это уже тревожный звоночек. Возможно, просто накрылся датчик давления масла, а возможно вышел из строя масляный насос.

В любом случае аварийная индикация очень важна, и шутить с ней я вам не советую, все же это чревато — капитальным ремонтом двигателя.

Запомните это правило, если загорелась лампа, то глушим авто и желательно сразу на СТО, либо эвакуатор, либо на буксире.

Как проверить давление масла?

Собственно проверка проводится при помощи специального прибора – манометра. Также стоит отметить, что нужно прогреть двигатель до рабочей температуры, обычно это 90 градусов Цельсия.

Если замерять на холодный двигатель, особенно зимой, то давление может скакнуть до высоких значений, от 0,5 БАР и даже выше, но замер на холодную это НЕПРАВИЛЬНО!

Для того чтобы проверить давление, нужно найти именно аварийный датчик, который отвечает за индикацию на приборной панели. Стоит отметить, что не всегда он расположен рядом и его удобно выкрутить. Выкручиваем его, и на его место крепим проверочный выход подсоединенный к манометру.

Далее проверку можно разбить на два варианта:

НА «холостых», обычно это от 900 до 1200 оборотов.
Затем на «повышенных», обычно 4000 – 5000 оборотов двигателя.

Также стоит отметить, что если вы выкрутите аварийный датчик, то у вас на панели приборов будет гореть «масленка», это нормально.

Сейчас небольшое видео, как производятся замеры.

Какое значение должно быть?

Для начала стоит отметить, что давление измеряется в барах (БАР), ведь мы измеряем жидкость. Точных значений вам вряд ли кто сейчас назовет, ведь строения двигателей отличаются, однако есть определенный нормальный интервал.

НА холостых оборотах – это 2 БАР (или 0,2 Мпа), для большинства машин

При 4000 – 5000 оборотах – это 4,5 – 6,5 БАР (0,45 – 0,65 Мпа), также для большинства марок

Если взять наши ВАЗ 2112 16 клапанный вариант, то здесь давление на холостых немного выше, около 1,5 – 2,5 БАР. А вот на 4000 – 5000 оборотов 0,4 – 0,6 БАР.

Собственно на этом заканчиваю, думаю информация была полезна, читайте наш АВТОБЛОГ.

(10 голосов, средний: 2,90 из 5)

Добавить комментарий Отменить ответ

На Ауди 100 загорается и пищит аварийный датчик давления масла

У меня недавно появилась такая проблема, на прогретом двигателе при оборотах выше среднего загорается и пищит аварийная лампочка давления масла, на оборотах ниже среднего и на холодном двигателе всё нормально, сначала думал что забился фильтр, поменял масло с промывкой и фильтр, всё осталось почти так же немного увеличелись обороты до срабатывания лампочки, масло залил синтетику 5w40 оптима ликвимоли, до этого была полусинтетика 10w40 оптима ликви моли. Кто знает, подскажите, в чём проблема, пожалуйста?

@andrienko.1966 —> Спасибо всем, попробую все варианты.

@andrienko.1966 —> у меня точно такая проблема, может подскажете как вышли из этой проблемы, что предприняли? Открывал поддон все чисто сетка не забита, поменял масло фильтр, после разгона выше 60 км час загорается и пищит зумер датчика давления масла, подскажите в чем проблема пожалуйста! Спасибо всем, работа двигателя нормальная.

Какое масло заливают в двигатель 1.8, газ-бензин, минералку или полусинтетику? Ауди 100, 87 год.

Померяй реальное давление манометром. Вместо датчика подключи механический манометр и замеряй, на хх давление масла должно быть не менее 1,8. Если в норме, то смотри сам датчик, либо проводку на обрыв. Датчик белого цвета, стоит около масляного фильтра. На некоторых двигателях установлено 2 датчика, один работает на хх (черного цвета), второй при оборотах свыше 2200 (белый), вот тебе то он и нужен. Хотя не исключено что проблема в изношенных вкладышах либо маслонасосе.

Принцип работы системы предупреждения аварийного давления масла одинаков для большинства моделей автомобилей, выпускавшихся концерном V.A.G в период с начала 80-х годов.

Система обрабатывает сигналы с двух датчиков давления и сигнал о текущем значении оборотов двигателя. Датчики давления представляют из себя выключатели, срабатывающие при определенном давлении масла в системе. Датчик нижнего порога — нормально замкнутый. Размыкается при достижении давления в 0.3 бар.

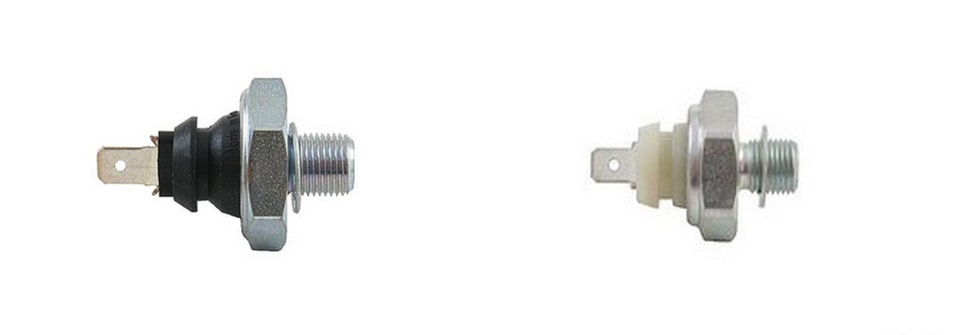

Датчик верхнего порога наоборот — нормально разомкнутый и замыкается при давлении масла выше 1.8 бар (*Значение верхнего порога может отличаться на некоторых моделях двигателей. Например, есть двигатели на которых установлен датчик на 1.4 бар (черного цвета)). Допустимый технологический разброс порога срабатывания датчиков составляет 0.3 ± 0.15 бар и 1.8 ± 0.2 бар.

Конкретная реализация электрической схемы и ее конструктивное исполнение, а также точка съема сигнала оборотов двигателя несколько отличается у разных моделей, а также у моделей оборудованных системой «Auto-Check» (Audi).Описание функционирования системы при различных условиях.

Давление масла Функция системы

Зажигание включено. Двигатель не работает.

Нет Лампа мигает

Двигатель работает. Обороты 2000

Менее 1.8 бар Лампа мигает. Включен звуковой сигнал предупреждения.

Двигатель работает. Обороты >2000

Свыше 1.8 бар Лампа не горит

Следует отметить, что лампа системы предупреждения не является индикатором низкого уровня масла и для его проверки всегда нужно пользоваться щупом.

Как же быстро проверить правильно ли функционирует электрическая часть системы предупреждения?

отсоединить провод от датчика (коричневый) 0.3 бар и временно соединить с массой
в режиме ХХ лампа должна мигать
подсоединить провод обратно к датчику
отсоединить провод от датчика (белый) 1.8 бар
увеличить обороты свыше 2000, через 1 сек лампа должна начать мигать
поддерживать эти обороты, через 3 сек должен включится звуковой сигнал
подсоединить провод обратно к датчику

Если проверка не выявила каких либо дефектов, а система при работе сигнализирует аварийное состояние, то следует переходить к проверке собственно давления масла с помощью соответствующих приборов. Если давление окажется в норме, то причиной будет неисправность датчиков.

В любом случае, прежде чем делать скоропалительные выводы (за исключением случаев откровенного стука), давление необходимо замерить внешним манометром и только потом принимать решение.

Про давление масла в двигателях VAG группы.

Доброго времени суток.
Для начала лирика. Будет многа букаф. Тема полезна в первую очередь владельцам авто с 4х котловыми моторами 1.6-2.0 выпуска до 97го года.
Темка эта писалась изначально для сообщества А80, но полезна к прочтению для всех. Для повышения образованности) (с) Принцип работы и на 5ти цилиндровых моторах вроде такой же
На написание статейки этой меня сподвигло такое наблюдение: все 4 года, что я тут на сайте, с периодичностью в 2 недели всплывает одна и та же тема о давлении масла в двигателях VAG группы. Либо лампочка загорается, либо мотор уже застучал и че бы залить или какой датчик поменять, чтобы все прошло и чтобы «Довезет до Сан-Франциско и обратно» (с).
========================================================================
И так, к теме. Все знают, что для работы двигателя необходимо масло. Лично я сравниваю систему смазки с кровеносной системой человека. Тоже гоняет насосик (сердечко) жидкость по каналам под нужным давлением, изменяя его при нагрузке и прочим. Так и в моторе есть маслонасос и каналы с выходами к трущимся парам.
Глянем куда это бегает:

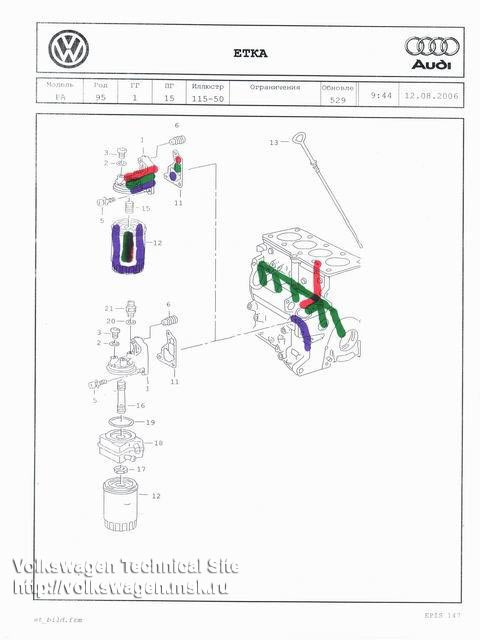

фиолетовым показан путь масла от насоса собственно к приливу блока.далее после фильтрации в этом приливе поток разделяется-по одному каналу, отмеченным зеленым, масло подается к опорным шейкам коленвала и промвала. По второму каналу, отмеченным красным, масло подается в головку блока.

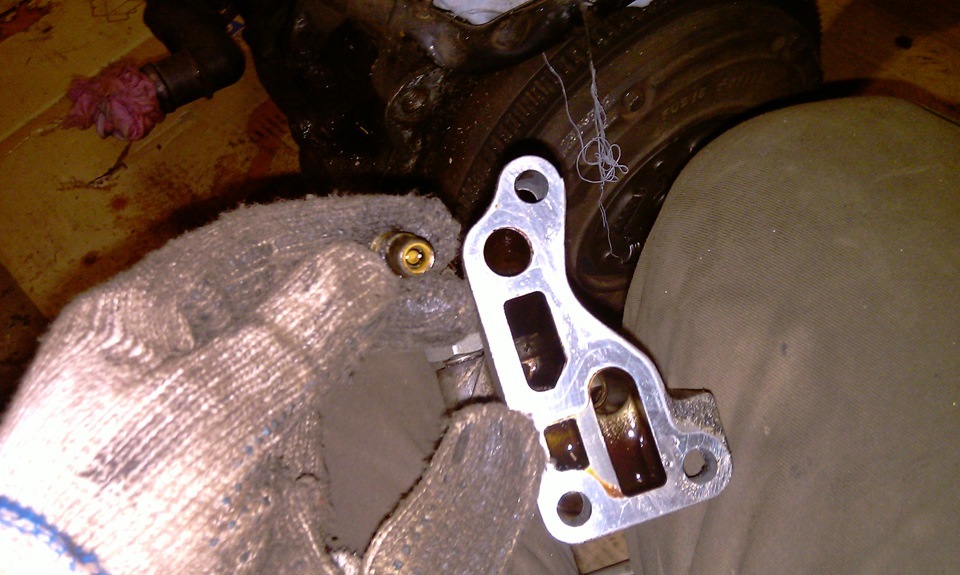

В этом канале стоит специальный обратный клапан, который не дает, после глушения мотора, стекать с башки маслу обратно в блок, дабы распредвал не стартовал на сухую.

Этот клапан иногда выкручивается, иногда забивается всякой дрянью. И вообще в русских суровых условиях скорее минус. Можно выкинуть его нафег, но нарушится баланс подачи масла по двигателю. Если снимаем-продуваем, чистим и на место.

Читать еще: Вентильно индукторный двигатель механическая характеристика

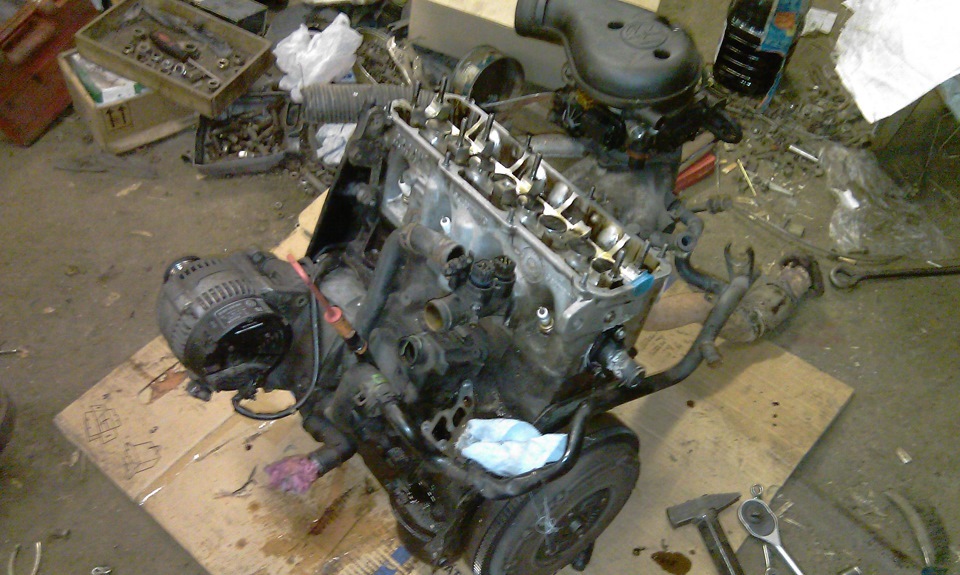

Тут ради интереса скину запись БЖ о рукожопах и как делать нельзя. Тоже больная тема наших авто www.drive2.ru/l/5828286/

Теперь важный МОМЕНТ! Эта схема для моторов примерно с 91го года! До 91го года разделение каналов происходило в блоке! И не было этого клапана обратного! И кронштейны масляного фильтра, соответственно, не взаимозаменяемы! На ауди сложно сказать, как отследить, на Фольксвагенах с МК3 (Гольф 3) пошли моторы с новыми каналами, на МК2 было все по старому. Поэтому на 91й год ориентируюсь.
========================================================================

С циркуляцией вроде ясно. Теперь к насосу. Насос у нас приводится в действие от промвала, точнее промвал крутит трамблер, а вот трамблер уже своим пазом заходит в зацепление в шлиц маслонасоса и оба они весело вращаются с одинаковой скоростью.
Через восьмиклапанный двигатель при работе с полным газом за одну минуту прокачивается около 30 литров масла. На двигателе 16 V привод осуществляется с другим передаточным числом(из за меньшей шестерни промвала, которую ремень ГРМ вращает), благодаря чему скорость протекания масла увеличивается на 20%.
На автомобилях устанавливается обычный шестеренчатый насос. Для 16 клапанного двигателя с повышенным потреблением масла устанавливается насос дизельного двигателя, который имеет производительность на 15% больше, чем обычный.

========================================================================
Теперь как работает система аварийной сигнализации.
Принцип работы системы предупреждения аварийного давления масла одинаков для большинства моделей автомобилей, выпускавшихся концерном VAG в период с начала 80-х годов. Система обрабатывает сигналы с двух датчиков давления и сигнал о текущем значении оборотов двигателя. Датчики давления представляют из себя выключатели, срабатывающие при определенном давлении масла в системе. Датчик нижнего порога — нормально замкнутый. Размыкается при достижении давления в 0.3 бар. Стоит этот датчик в головке блока цилиндров сбоку(Со стороны моторного щита у ауди). По стандарту-коричневый. Датчик верхнего порога наоборот — нормально разомкнутый и замыкается при давлении масла выше 1.8 бар. Стоит в кронштейне масляного фильтра. По стандарту-белый.Допустимый технологический разброс порога срабатывания датчиков составляет 0.3 +/- 0.15 бар и 1.8 +/- 0.2 бар. Значение верхнего порога может отличаться на некоторых моделях двигателей. Например, есть двигатели на которых установлен датчик на 1.4 бар (черного цвета). Но эт более современные модели, скорее на наших некронемцах такого не будет.

========================================================================
Как и чем мерять, спрашивают все…Да все банально и просто. Резьба этих датчиков- М10шаг1. Точно такая же резьба на тормозном шланге Гольф 2 3 и вроде как у ауди 80 10. Берем у кореша старый шланг тормозной, покупаем или берем у бати манометр, делаем переходничек, чтобы их соединить и приспособа готова. Пару раз пиво не попить она стоит.
Есть более колхозные методы изготовления. Вот тут пример:
vwts.ru/forum/156406.html

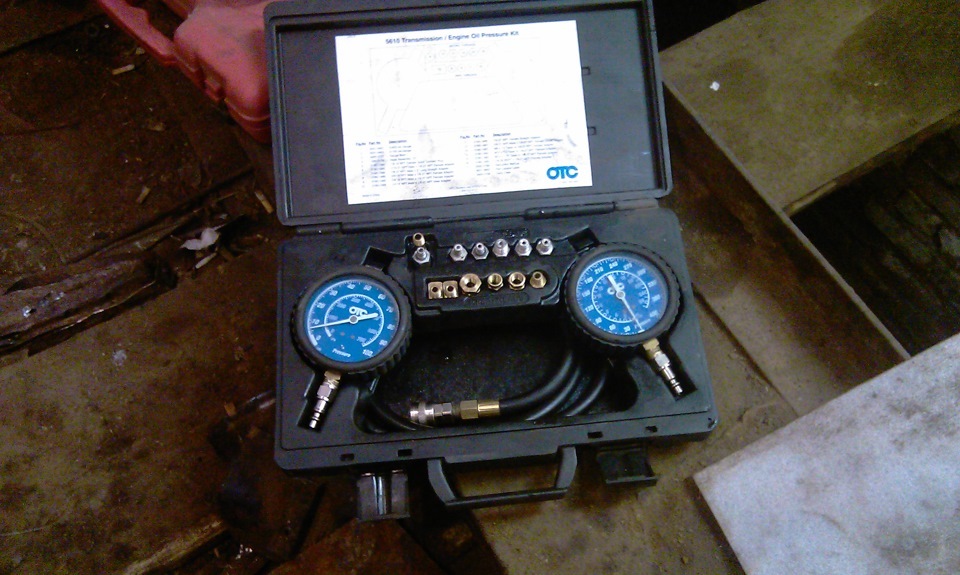

Лично я пользуюсь вот таким набором

Для начала объясню как мерять, потом рассмотрим симптомы и основы диагностики.
Мерять давляк масла по феншую следует на прогретом моторе. На холодном давляк зачастую будет хороший, но падать на глазах по мере прогрева. Прогревать следует градусов до 80 для масла! Это уже до срабатывания вентилятора охлаждения. Масло всегда медленнее прогревается.
Вкручиваем прибор за место датчика в кронштейн масляного фильтра. Что мы имеем: будет меряться давляк на выходе с насоса! То есть этим мы узнаем его состояние.
Вкручиваем прибор в головку блока цилиндров. Тут уже будем видеть, какое давление приходит на головку блока. Вот тут много моментов есть: оно может быть низкое по 2м причинам-либо не пришло давление на головку, либо на головке блока оно потерялось.
Я всегда меряю сначала на головке блока, а там уже действую по факту.
Мерять нужно в 3х режимах давление: на холостом ходу двигателя(срабатывание датчика нижнего порога), на 2х тыщах оборотов (срабатывание датчика верхнего порога) и до срабатывания редукционного клапана. который сбрасывает лишнее давление(А он может и не сбросить, но об этом позже)))

По лампочке низкого давления и зумеру, который всех бесит)
Кто сталкивался, тот замечал, что до 2х тыщ может гореть просто лампочка, свыше 2х тыщ будет за компанию орать зумер. Так реализована система, что если не понял визуально, добавим звуковые эффекты, пока не застучал.
Вот тут пример из моей практики игнорирования этой системы на примере Ауди 80 Б3))
www.drive2.ru/l/4868639/

Теперь по цифрам на давление: нижние пороги уже даны выше. Вообще картину в целом нужно смотреть по головке блока. на кронштейне мы узнаем только сколько насос хочет дать в мотор.
На холостом ходу, на прогретом моторе, на головке блока должно быть около 1-1.5 атм/бар. 0.5, 0.6 не принимаются, это уже мало. 0.8, 0.9 на ходившем моторе еще в целом допустимо. На 2х тыщах оборотов там же должно быть 2.5 примерно. Порог срабатывания редукционного клапана 5.5-6 атм.
Теперь примеры: заводим авто, прогреваем…Лампа не горит. Как прогреется авто, на холостом ходу начинает моргать/гореть лампа. Даешь обороты-гаснет. Меряем давление на голове-так и есть, маловато. Меряем на блоке-норм. Тут 2 варианта, либо башка сношена уже в хлам, зазор между шейкой и постелью распредвала такой, что масло тупо сразу сливается с нее. Либо давление не доходит. Тут тоже несколько вариантов, точнее он один-сношены вкладыши. Но чего? Либо коленвала, шатунов либо промвала. А вот вкладыши промвала очень любят выкрашиваться. Замена их довольно не простое занятие vwts.ru/forum/161986 тут небольшой отчетик. www.drive2.ru/l/5967180/ тут мои фото варианта износа и просто промвала, чтобы знали в лицо)
Чтобы продиагностировать промвал, достаточно снять бензонасос с блока (для карбовых моделей) или заглушку его (для инжекторов) или трамблер, кому как лучше, ослабить ремень грм и отверткой пошатать в осевом и радиальном направлениях промвал. Осевой допускается небольшой, а вот радиального люфта быть не должно. Если есть-с большой долей вероятности давление стекает с его шеек.
Если промвал не шатается, то с большой долей вероятности надо сдергивать поддон и глядеть, что там с вкладышами коленвала и шатунов…
Ну а если в блоке сразу давления нет, то тут ясно…Вскрываем и смотрим насос и вкладыши.

Читать еще: 150 кубов двигатель сколько лошадей

Вернемся к маслонасосу и редукционному клапану. Частый косяк их-зависает либо открытый, еще чаще-закрытый. Попросту говоря-не сбрасывает давление. Повторю давление, которое его открывает 5.5-6 атм примерно. Видел цифры, что и 4.5 может быть.
Избыток не есть хорошо тоже. Если у тебя, читатель, в организме давление до 300 подскачет, явно ты быстрее бегать от этого не будешь.
Новый ХОРОШИЙ насос стоит очень не мало. Говно китайское за тыщу рублей я даже в расчет не беру. Он даже на столе лежит как говна кусок. Были у меня и нон неймы и феби всякие…Давление не развивает он положеного, точнее он разовьет его, но подачаей не обеспечит мотор нужной.
Можно свой старый чуть чуть воскресить) Точнее восстановить редукционник. (можно собрать себе насос из пары хороших, но важно после сборки на нем проверить давляк, не ставя на машину, об этом ниже.)Для начала стоит его снять и разобрать. Там ничего сложного, важно запомнить положение шестерен относительно друг друга.
тут, честно говоря, не буду пытаться скопировать статью, все доходчиво описано здесь. Давно уже пройденый этап. Работает. В статье заодно указаны зазоры, которые должны быть в этом насосе.
vwts.ru/forum/index.php?showtopic=177506
Вот тоже очень занимательная статья про редукционник и изготовление банальной приспособы для проверки давления на снятом насосе.
vwts.ru/forum/index.php?showtopic=163269

Теперь подитожим вышесказаное: если у тебя, читатель, вдруг загорелась лампочка, заорал зумер и прочие прелести жизни, ненадо надеяться, что ты щас поменяешь все датчики, лампочку в приборке, отключишь зумер и все пройдет. Да нихрена не пройдет. Пример я выше выкладывал. Померяй давление масла, а потом уже в электрику лезь. Ведь если у тебя башка болит, состояние хреновое ты себе тонометром померяешь его на руке, а не думаешь, что это тебе показалось, погода такая и вообще херня. Так же и с мотором.

Ну в целом то вроде все… Я, честно говоря, не помню, могут ли незарегистрированные пользователи смотреть фотки на ФВТС форуме, но стоит потратить 5 минут своего драгоценного времени, чтобы увидеть нужную инфу.
Не пытаюсь рекламировать данный ресурс, просто там куча инфы по нашим старым немцам)
Тем кто осилил мою писанину честь и хвала и манна небесная, заодно +5 к защите от маслянного голодания)
Репост, комментарии, пожелания, критика, дополнения приветствуется. Надеюсь пальцы стер не зря об клаву и кому то поможет.

AUDI 100 — Клуб Любителей

Сайт для тех, кто любит свою Audi

Список форумов‹Всё о наших машинах‹Мотор(Бензиновый)
Изменить размер шрифта
Для печати

FAQ
Регистрация
Вход

Загорается мульт с лейкой масла

audi100c4 » 11 сен 2011 22:25

Kattani » 11 сен 2011 22:27

audi100c4 » 11 сен 2011 22:31

crashtestov » 11 сен 2011 23:36

Kattani » 12 сен 2011 20:34

masel » 13 сен 2011 10:28

Система предупреждения аварийного давления масла на автомобилях VW/Audi

Принцип работы системы предупреждения аварийного давления мас-ла одинаков для большинства моделей автомобилей, выпускавшихся концер-ном V.A.G в период с начала 80-х годов.
Система обрабатывает сигналы с двух датчиков давления и сигнал о текущем значении оборотов двигателя. Датчики давления представляют из себя выключатели, срабатывающие при определенном давлении масла в сис-теме. Датчик нижнего порога — нормально замкнутый. Размыкается при дос-тижении давления в 0.3 бар. Датчик верхнего порога наоборот — нормально разомкнутый и замыкается при давлении масла выше 1.8 бар (*). Допусти-мый технологический разброс порога срабатывания датчиков составляет 0.3 +/- 0.15 бар и 1.8 +/- 0.2 бар.
Конкретная реализация электрической схемы и ее конструктивное исполнение, а также точка съема сигнала оборотов двигателя несколько от-личается у разных моделей, а также у моделей оборудованных системой «Auto-Check» (Audi)
(*) Значение верхнего порога может отличаться на некоторых моделях двигателей. Например, есть двигатели на которых установлен датчик на 1.4 бар (черного цвета).
Данные в таблице описывают функционирование системы при различ-ных условиях.

Условия
Давление масла
Функция системы

Зажигание включено. Двигатель не работает.
Нет
Лампа мигает

Двигатель работает. Обороты 2000
Менее 1.8 бар
Лампа мигает. Включен звуковой сигнал предупреждения.

Двигатель работает. Обороты >2000
Свыше 1.8 бар
Лампа не горит

Следует отметить, что лампа системы предупреждения не является ин-дикатором низкого уровня масла и для его проверки всегда нужно пользо-ваться щупом.

Как же быстро проверить правильно ли функционирует электрическая часть системы предупреждения?

• отсоединить провод от датчика (коричневый) 0.3 бар и временно со-единить с массой
• в режиме ХХ лампа должна мигать
• подсоединить провод обратно к датчику
• отсоединить провод от датчика (белый) 1.8 бар
• увеличить обороты свыше 2000, через 1 сек лампа должна начать ми-гать
• поддерживать эти обороты, через 3 сек должен включится звуковой си-гнал
• подсоединить провод обратно к датчику

Если проверка не выявила каких либо дефектов, а система при работе сигнализирует аварийное состояние, то следует переходить к проверке соб-ственно давления масла с помощью соответствующих приборов. Если давле-ние окажется в норме, то причиной будет неисправность датчиков.

Материал подготовлен AlexVAG для Audi FAQ, июль1998г

audi100c4 » 15 сен 2011 08:27

у меня немного иная история

Условия
Давление масла
Функция системы

Зажигание включено. Двигатель не работает.
Нет
Лампа мигает( у меня не горит БСК)

Двигатель работает. Обороты 2000
Менее 1.8 бар(неважно какое давление масла все равно мигать начинает лейка)
Лампа мигает. Включен звуковой сигнал предупреждения.(зумер не работает)

Двигатель работает. Обороты >2000
Свыше 1.8 бар
Лампа не горит

что еще может быть? датчики все новые оба два

Kattani » 15 сен 2011 22:23
