Двигатель cat 3406c технические характеристики

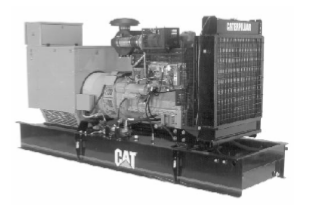

Дизельный двигатель Caterpillar 3406C кВА400

STANDBY* — 400 кВА

ДИЗЕЛЬ-ГЕНЕРАТОРНАЯ УСТАНОВКА 3406

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

ДИЗЕЛЬ-ГЕНЕРАТОРНАЯ УСТАНОВКА
Мощность в режиме primeкВт/кВА292/365
Мощность в режиме standbyкВт/кВА320/400
Номинальное напряжениеВ400
Номинальная частотаГц50
Панель управленияEMCP II, EMCP 3
Топливная система
Расход топлива в режиме prime при нагрузке (включая нагрузку вентилятора):
100%
75%
50%

Prime: Режим основного источника питания – обеспечивается питание потребителей с переменной нагрузкой в течение неограниченного времени.

Standby: Режим резервного источника питания — обеспечивается питание потребителей с переменной нагрузкой на время перерыва электроснабжения от промышленной сети.


ДВИГАТЕЛЬ
Модель3406С TA
Тип4-х тактный
Расположение цилиндровРядное
Количество цилиндров6
НаддувTA
Диаметр цилиндрамм137,2
Ход поршнямм165,1
Рабочий объемл14,64
Топливная системаС механическим насосом
Степень сжатия14,6:1
ОхлаждениеВодяное
Номинальная скоростьоб/мин1500
РегуляторГидромеханич.

ПАНЕЛЬ УПРАВЛЕНИЯ
Диапазон входного напряжения
(при номинальном 24 В пост. тока)
В14-45
Степень защиты (по NEMA 1)IP22
Потребляемая мощностьВт10
Относительная влажность%0 — 100
Диапазон рабочих температурºС-40 +70
Запираемая навесная дверца
Электрически изолированная лицевая часть панели
Защита от токов к.з. всех входных и выходных цепей
Защита от обратной полярности

Общие габариты, масса
Длина Lмм4182,0
Ширина Wмм1107,4
Высота Hмм2150,3
Масса бруттокг3321

Данные и спецификации могут изменяться без предупреждения

На данной странице подробно рассказывается про дизельный двигатель Caterpillar 3512b кВА1875, реализуемый компанией ООО Профит

На данной странице подробно рассказывается про дизельный двигатель Caterpillar 3406C кВА350, реализуемый компанией ООО Профит

На данной странице подробно рассказывается про дизельный двигатель Caterpillar 3412C кВА900, реализуемый компанией ООО Профит

Основные характеристики и детали двигателей Caterpillar 3406

Двигатель CAT 3406

Основные характеристики:

  • Тип двигателя: шестицилиндровый, рядный четырехтактный дизельный двигатель
  • Объем: 14,64 л
  • Степень сжатия: 14,5:1
  • Диаметр поршня: 137,2 мм
  • Ход поршня: 165,1 мм
  • Основные детали двигателя 3406 автомобильный 2WS, 1MM, 3406 тракторный BKN:

Поршневая группа:

  • Гильза 2W-6000, 2W6000 2WS, BKN 132-6881, 1326881 1MM 6 штук
  • Уплотнение гильзы 9L-5854, 110-2220, 142-7072, 142-6217, 9L5854, 1102220, 1427072, 1426217 6 штук
  • Головка поршня 180-7352 2WS, 139-8500 1MM, 221-2305 BKN 6 штук
  • Юбка поршня 132-6663 2WS, BKN 284-6039 1MM 6 штук
  • Палец поршневой 168-7246 6 штук
  • Удерживающее кольцо 7E-1177 12 штук
  • Кольца поршневые 177-7496, 176-5749, 189-9771 2WS, BKN 139-8504, 139-8505, 153-4101 1MM 6 штук
  • Шатун 9Y-6054 6 штук

Коленчатый вал:

  • Коленвал 136-8882 2WS, 133-6302 1MM, 160-1799 BKN 1 штука
  • Вкладыш коренной 211-0592, 317-8766, 2W-5492 7 штук
  • Вкладыш шатунный 328-5573, 2WS, 1MM 217-0578 BKN 6 штук
  • Вкладыш упорный 253-1752 2 штуки
  • Сальник зад 142-5868 1 штука
  • Сальник перед 142-5867 1 штука

Головка блока цилиндров:

  • Головка 223-9250, 10R-9549, 10R-9547, 2239250, 10R9549, 10R9547
  • Клапан впускной 153-7023 12 штук
  • Седло клапана впускного 175-3617 12 штук
  • Клапан выпускной 153-7024 12 штук
  • Седло клапана выпускного 152-7582 12 штук
  • Прокладка ГБЦ 224-5122 1 штука

Распределительный вал:

  • Распредвал 143-9153 2WS, 139-0538 1MM, 185-6349 BKN 1 штука
  • Втулки распредвала 216-5582 7 штук

Топливная система:

  • Форсунка 140-8951, 118-9027, 159-2631, 140-8993, 118-9030, 159-2479, 211-3025, 191-3005, 1408951, 1189027, 1592631, 1408993, 1189030, 1592479, 2113025, 1913005 BKN 6 штук
  • Насос подкачки топлива 105-2508, 137-5541 1 штука

Фильтры:

  • Воздушный внешний 6i-2505, P532505, RS3510 1 штука
  • Воздушный внутренний 6i-2506, P532506, RS3511 1 штука
  • Топливный 1R-0749, P551311, BF7587 1 штука
  • Топливный сепаратор 9M-2342, P552341, PF935, 326-1644, P551010, BF1399-SP BKN 1 штука
  • Масляный 1R-1808, P551808, B7299 1 штука

Ремонт двигателей Caterpillar 3406

С момента создания, на протяжении более чем 20 лет дизельные двигатели Caterpillar 3406 составляю конкуренцию современным моторам.

Линейка 3406 двигателей Caterpillar насчитывает около 40 различных комплектации, которые созданы для разных работ и разной техники. Количество цилиндров – 6, расположение цилиндров – рядное. Дизельные двигатели Caterpillar 3406 сочетают в себе множество положительных моментов, таких как: высокая производительность, эффективность, экономичность.

Современный шестицилиндровый дизельный двигатель Caterpillar 3406 широко применяется во многих сферах промышленности. Мотор Caterpillar 3406 устанавливается в карьерную технику, дорожно-строительную технику, грузовые автомобили, нефтяные установки, штроко применяется в малой энергетике (дизель-генераторные установки, ДЭС). Важно отметить, что двигатель Caterpillar 3406 популярен в России и странах СНГ.

Наша компания уже на протяжении нескольких лет осуществляет все возможные работы по ремонту двигателей Caterpillar 3406, а также других моторов Caterpillar (катерпиллер, катерпиллар, катерпилер). Достаночно длительный срок производства двигателей Caterpillar 3406, а так же широта применения данной модели двигателя, обусловило появление огромного количества модификаций этого двигателя. Ниши специалисты проводят ремонты двигателей Caterpillar 3406 всех известных модификаций, Caterpillar 3406B. Caterpillar 3406E, Caterpillar 3406С и многих других. Мы оказываем множество услуг по ремонту двигателей Caterpillar 3406, от планового осмотра и диагностики до капитального ремонта. Вы можете ознакомиться с полным перечнем услуг, которые мы вам предлагаем:

Так же, мы организуем поставки запасных частей (комплектующих) для дизельных двигателей Caterpillar 3406 премиального качества. Кроме того, вы можете заказать дизельный двигатель Caterpillar (катерпиллер, катерпиллар, катерпилер) другой линейки. Мы предлагаем вашему вниманию краткий перечень предлагаемой нами продукции Caterpillar:

Либо заполнить он-лайн форму запроса запасных частей прямо на нашем сайте, или обратиться напрямую к нашим специалистам. Они всегда готовы проконсультировать вас по любому вопросу, касающемуся облуживания и ремонта, а также по вопросам, касающимся поставки запчастей Caterpillar.

Мы предлагаем запчасти Caterpillar только высокого качества. На нашем складе представлен большой перечень оригинальных и неоригинальных запасных частей Caterpillar (катерпиллер, катерпиллар, катерпилер). Но мы очень тщательно подходим к выбору производителей запчастей, почти все детали проходят предварительную проверку нашими специалистами. В первую очередь, компания Теодолит-это сервисная компания и запасные части, которые мы поставляем, в первую очередь используются нашим ремонтным цехом, поэтому качеству запасных частей мы уделяем особое внимание.

Вы в любой момент можете связаться с нами, чтобы задать интересующие Вас вопросы нашим квалифицированным специалистам или сделать заказ.

Адрес: РФ, г. Екатеринбург, ул. Блюхера 28, оф. 304

Телефоны: 8(800) 555-24-19 (звонок по России бесплатный);

Обзор гусеничного бульдозера Cat® D8R

Тяжелая спецтехника от Caterpillar® получила широкое распространение на мировом рынке. Надежность крупногабаритного оборудования – требование, которое успешно выполняет опытный производитель. Линейка гусеничных бульдозеров большой мощности популярна и в России. На отечественном рынке представлен весь модельный ряд. Cat D8R – машина для выполнения масштабных задач с впечатляющими эксплуатационными характеристиками.

Подробный обзор поможет оценить преимущества и сориентироваться при выборе спецтехники для использования в определенной отрасли.

Назначение тяжелых бульдозеров Cat

Перемещение грунта и других сыпучих материалов.

Выравнивание стройплощадок и устройство подъездных путей.

Формирование насыпей разного назначения из грунта и щебня.

Прокладка дренажных канав и каналов для водоотведения.

Разработка пород на горных месторождениях и в карьерах.

Сельскохозяйственные и лесозаготовительные виды деятельности.

Подготовка автотрасс к асфальтированию и дорожный ремонт.

Засыпка котлованов и траншей по окончании строительных работ.

Очистка территорий от мусора и закладка отходов для утилизации.

Уборка слежавшихся снежных масс в зимнее время.

Разрушение подлежащих сносу конструкций.

Технические характеристики

ПараметрЗначение
ДвигательCat 3406C DITA
Мощность двигателя239 кВт/325 л.с.
Тип двигателядизельный
Объем двигателя14,6 л
Уровень шума в кабине79 дБА
Объем топливного бака625 л
Система охлаждения92 л
Ход поршня165 мм
Диаметр цилиндра137 мм
Скорость движения3.5-13.9 км/ч
Максимальная скорость (назад)13.9 км/ч
Максимальная скорость (вперед)10.8 км/ч

Двигатель Cat 3406C DITA

На спецтехнику устанавливается промышленный двигатель Cat 3406C DITA. Турбодизель мощностью 320 л.с. оснащается системами промежуточного охлаждения и электронного впрыска с помощью насос-форсунок. Мотор гусеничного бульдозера комплектуется чугунным блоком цилиндров и коленвалом из термически обработанной углеродистой стали. Преимуществом силового агрегата с технологией охлаждения AMOCS является эффективное теплоотведение.

Улучшению управляемости и повышению производительности Cat D8R способствует система поддержания постоянной выходной мощности дизельной установки. Рабочий объем двигателя составляет 14,6 литра. Скорость вращения коленвала достигает 2100 об/мин. 3406C DITA отвечает экологическим нормам Tier 2/Stage II. Caterpillar работает над уменьшением токсичных выбросов без потери производительности, успешно добиваясь цели.

Расход топлива

Бульдозерная техника выполняет энергозатратные операции. Тяжелые модели от производителя экономно расходуют дизельное топливо, но уровень потребления зависит от текущей нагрузки. При проведении легких работ с перерывами в режиме холостого хода затраты горючего не превышают 22,5-32,0 л/час. При увеличении нагрузки до 80 % расход возрастает до 32,0-41,5 л/час. В процессе непрерывной работы с тяжелыми материалами тратится 41,4-51,0 л/час.

Бульдозерный отвал

Для базовой модели Cat D8R предназначены отвалы полусферического, сферического и поворотного типа – SU/U/A.

Характеристики сферического отвала

Тип отвалаU
Ёмкость отвала11.70 м³
Ширина отвала4262 мм
Высота отвала1740 мм
Предельная глубина выемки грунта582 мм
Дорожный просвет1231 мм
Максимальный перекос1028 мм
Масса отвала5135 кг

Характеристики прямого отвала

Тип отвалаSU
Ёмкость отвала8.70 м³
Ширина отвала3937 мм
Высота отвала1690 мм
Предельная глубина выемки грунта582 мм
Дорожный просвет1231 мм
Максимальный перекос951 мм
Масса отвала4570 кг

Характеристики поворотного отвала

Тип отвалаA
Ёмкость отвала4.70 м³
Ширина отвала4978 мм
Высота отвала1174 мм
Предельная глубина выемки грунта628 мм
Дорожный просвет1308 мм
Максимальный перекос729 мм
Масса отвала5099 кг

Гусеничная ходовая часть

Признанное достоинство гусеничной техники Cat – высокое расположение ведущих звездочек. Новая конструкция ходовой части обеспечивает улучшение баланса и увеличение продолжительности службы компонентов. Еще одно усовершенствование – жесткая фиксация пальцев в траковой ленте. Эффективное изобретение производителя направлено на повышение устойчивости гусениц бульдозера к силовым и ударным нагрузкам.

Для усиления ходовой части Cat D8R при изготовлении основных деталей используются прочные отливки из стали. Сохранение четкой геометрии рамы обеспечивается замкнутым коробчатым сечением лонжеронов. При работе бульдозера мощность непрерывно подается на обе гусеницы за счет дифференциального управления поворотом и торможением. Функция одновременного с ускорением одной ленты замедления второй повышает эффективность.

Габаритные размеры

Габаритная длина6,390 м
Габаритная ширина3,320 м
Габаритная высота (по уровню кабины)2,670 м
Дорожный просвет по стабилизаторам613 мм
Передняя колея2337 мм
Задняя колея2337 мм
Опорная длина ленты3206 мм
Эксплуатационная масса37920 кг
Транспортировочная масса28213 кг

Преимущества гусеничной модели

Бульдозерный отвал увеличенных размеров заметно расширяет функциональность машины.

Дополнительные функции Cat® Connect GRADE позволяют увеличить производительность техники.

Эффективная система охлаждения и силовая передача улучшают регулировку температурного режима.

Жесткая конструкция из высокопрочной стали способна выдерживать экстремальные условия эксплуатации.

Конструкция и оборудование кабины повышают комфорт оператора Cat D8R и безопасность работы.

Электронная КП с сенсорным переключением под нагрузкой обеспечивает плавность хода бульдозера.

Гусеничная база с приподнятыми ведущими колесами увеличивает проходимость и срок службы.

Устройство и обслуживание

Благодаря изоляции опор и качественной обивке кабина бульдозера надежно защищена от шума, уровень которого в салоне не превышает 85 дБ. Интегрированная технология ROPS предотвращает опрокидывание гусеничной машины. Для оператора установлено регулируемое по физическим характеристикам кресло, сводящее усталость к минимуму. В герметичной кабине бульдозера предусмотрены системы отопления и кондиционирования воздуха.

Для управления спецтехникой используется универсальная рукоять. На ней расположены кнопки переключения скоростей. Клапан блокировки оборудования способствует безопасности. Обзор увеличивается за счет кругового остекления кабины. Дополнительную безопасность на рабочей площадке обеспечивает камера заднего вида. Cat D8R оборудуется обновленным дисплеем. На мониторе отображаются настраиваемые рабочие характеристики.

Для сокращения времени на регулярную профилактику моторный отсек бульдозера Cat D8R оборудуется удобными дверцами. Заправка гусеничной модели осуществляется с уровня земли. Сливные краны экологически безопасны. В конструкции предусмотрена возможность оперативной замены смазки. Дополнительно бульдозеры Cat D8R комплектуются конденсатором климатической установки, упрощающим обслуживание мощной техники.

Модификации бульдозера Cat D8R

Помимо стандартного исполнения Caterpillar предлагает версии гусеничной техники без подвески и модификацию LGP. Специальная комплектация предусмотрена для эксплуатации в пустынных условиях. Гусеничная база для передвижения по песку подвергается повышенному износу от абразивного воздействия, а функциональные узлы – риску засорения. Усиленная защита Cat помогает увеличить эффективность и продолжительность эксплуатации.

Модификации гусеничной спецтехники для работы на песчаном грунте оборудуются радиатором с медно-никелевым сердечником и вентилятором со специальным покрытием, изолированными нижними щитками и дополнительными сменными изнашиваемыми пластинами. В серьезных защитных мерах нуждаются и бульдозеры, используемые для закладки отходов. Техника Cat для утилизации мусора оснащается специальными отвалами и башмаками гусеничных лент.

Оборудование для работы на полигонах комплектуется дополнительной защитой бортового редуктора, фильтром предварительной воздушной очистки и системой охлаждения, спроектированной для использования в условиях сильной запыленности. Для эффективной эксплуатации на свалках на Cat D8R устанавливается специальная осветительная система. Отбойные брусья с уплотнениями снижают риск повреждения мощного бульдозера.

Навесное оборудование для техники

Отвалы. В передней части машины устанавливается основной рабочий орган. Помимо стандартных отвалов универсального назначения ассортимент Cat включает специальные решения. Производитель предлагает для гусеничных моделей дополнительное оборудование с измененными габаритными характеристиками. Cat D8R можно оснастить буферным отвалом, фронтальным рекультиватором или мощным кусторезом.

Рыхлители. Для работы гусеничных бульдозеров с плотными и мерзлыми породами выпускаются навески специальной конструкции. На несущей раме рыхлителя располагаются зубья со сменными наконечниками. Повысить производительность позволяют уширители. Модель D8R с рыхлителем можно использовать для разрушения асфальтовых покрытий, благоустройства парковых зон и других планировочных операций.

Особенности эксплуатации тяжелой спецтехники Cat

Для управления частотой вращения коленвала гусеничная модель оборудуется поворотными регуляторами простой конструкции. Оператор может менять направление, разворачивать бульдозер и выбирать передачу одной рукой, не прилагая физических усилий в процессе выполнения операций. Имеется функция двойного перекоса. Ее активация увеличивает угол наклона отвала Cat D8R. Одинарный перекос используется для повышения усилия отрыва.

Применение бруса-стабилизатора обеспечивает приближение отвала к корпусу бульдозера. Решение способствует увеличению точности операций. Высокие технологии помогают выполнять сложное профилирование с меньшим количеством проходов. Индикация уклона – стандартная функция автоматического контроля параметров при работе на склонах. Опция Cat® GRADE обеспечивает фиксацию положения отвала без лишних усилий оператора.

Дополнительная технология регулировки уклона с применением лазерных датчиков, спутниковой навигации GNSS и универсальной станции позиционирования UTS позволяет добиться полного соответствия ТЗ. Удаленный контроль осуществляется средствами связи Cat® Product Link™ через визуальный интерфейс. Система позволяет настраивать характеристики для отображения на дисплее, формировать и отправлять отчеты о работе гусеничного бульдозера.

Обслуживание спецтехники марки Cat осуществляется специалистами компании «Цеппелин Русланд». Официальные дилерские центры в Москве и регионах России предлагают ремонт гусеничных бульдозеров, оригинальные запчасти и профессиональное диагностическое оборудование. Техника Cat – рациональное решение для успешных компаний!
