Электро схема системы охлаждения двигателя

Mazda Tribute.Система охлаждения, электрическая схема.

Попытаюсь показать как работает электро-схема включения вентиляторов системы охлаждения.
Для удобства будут наглядные схемы, на схемах постараюсь выделить важные элементы, на сколько это получиться .
Так же рассмотрим типовые неисправности, и варианты их решения .
Схемы будут для авто 2005-2007 год, авто 3 литра, , автомат .
Схемы для других «вариаций» исполнения автомобиля могут иметь отличия.
Первая схема :

на схеме имеем три реле, обозначены номерами 1,2,3, черным цветом .
Двигатели вентиляторов, обозначены 1,2, обозначены красным цветом .
Компьютер подает напряжение на контакты катушек реле, для включения низкой скорости вращения вентиляторов охлаждения, при достижении температуры охлаждающей жидкости 95-98 градусов Цельсия .
Следует отметить что показания температуры при котором происходит включение вентиляторов отличается, но находиться в пределах от 95 до 102 ( авто 2.3 2005 год -105 градусов Цельсия ) градусов Цельсия.
На схеме питание от компьютера, выделено ярко-синей линией, поступает на реле 1, линия питания выделенная фиолетовым цветом находиться под напряжением постоянно при работающем двигателе, что указано обычно в описании, получаем что один контакт электромагнитной катушки реле включения- переключения всегда под напряжением ( фиолетовая линия ) .
Реле 1 замыкает контакты, по зеленой линии от блока предохранителей питание через замкнутое реле поступает на контакты двигателя, в схеме 1( красным цветом ), далее через нормально замкнутые контакты реле 3 на двигатель 2 ( красный цвет ) .
При включении низкой скорости вращения двигателей, реле 2 не работает .
Последовательное подключение двигателей вентиляторов, падение напряжения, низкие обороты вращения, ,
Все как любимом законе Ома.

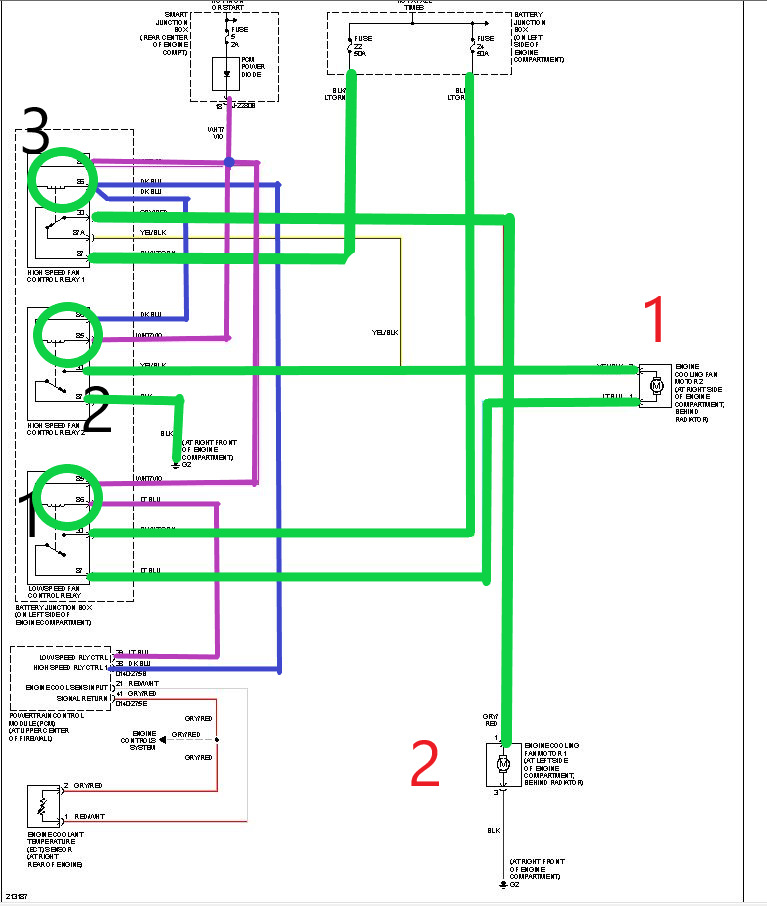

Схема включения высоких оборотов двигателей системы охлаждения :

Первоначально как начал разбирать схемы мне показалось что управление-питание на схему включения высоких и низких оборотов между собой изолированы .Разобравшись стало понятно что управление — питание на включение высокой скорости так же участвует схема управления низкой скоростью .
Получаем подключенные реле 1,2,3.
Включение двигателя 2 — питание через реле 3 и на «землю» .
В этом подключении нет лишних и дополнительных элементов .
Включение двигателя 1 — силовое питание отдельно от двигателя 2, и осуществляется через два реле .
Подробнее, реле 1 и 2 имеет только 4 контакта ( с тексте первоначально написано что все реле 5 контактов ) .
Реле 1 было «включено » уже ранее», теперь это реле также участвует в коммутации .
Силовое питание, для включения двигателя 1, через реле 1 поступает на контакты двигателя далее на реле 2 и на «землю».
Включением электромагнитных катушек реле 2 и 3 «заведует » синяя линия питания-управления от компьютера .Включение двигателей системы охлаждения на низкие обороты происходит при температуре 92-102 градусов Цельсия.
В случае увеличения температуры охлаждающей жидкости до 110 градусов Цельсия происходит переключение на схему управления высокими оборотами, двигатели подключаются по отдельности — обороты высокие .
Отключение двигателей первой схемы ( низкие обороты) происходит при температуре примерно 85-87 градусов, проверено опытным путем .
Отключение — переключение с высоких на низкие обороты примерно при температуре 95-101 градус.
При выключении бензинового двигателя электро-схема отключается ( не VW ) .
Важное замечание ! При увеличении температуры охлаждающей жидкости выше 110 градусов Цельсия — компрессор кондиционера отключается ! Не является неисправностью !
Неисправности которые могут быть «простыми «, просто схемы :

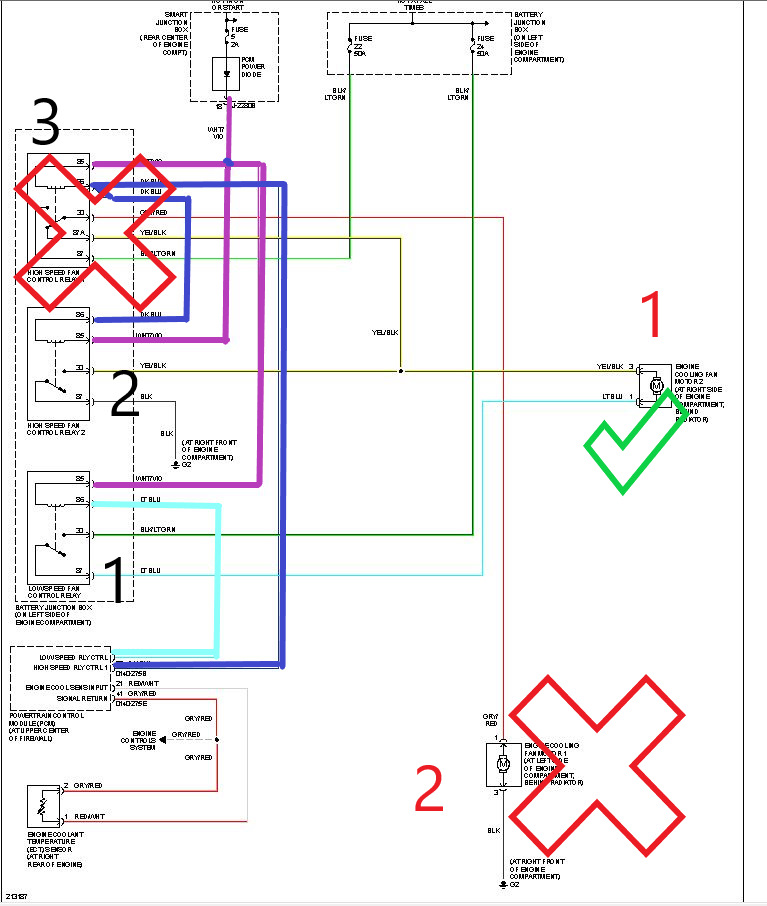

неисправность схемы питания-подключения реле 3

неисправность схемы питания-подключения реле 2

схема вентилятора охлаждения ваз 2107 инжектор

схема вентилятора охлаждения ваз 2107 инжектор — Схема подключения вентилятора охлаждения ВАЗ 2 Схемы 2shemirushema-podklyucheniya-ventilyatora Cached Полная схема подключения и цоколёвка вентилятора охлаждения автомобилей ваз : 2104 2105 2109 2107 2110 2106 2114 2115 ( инжектор и карбюратор) Электросхема ВАЗ 2107 c описанием скачать бесплатно 7vazruustrojstvojelektroshema-inzhektornyj Cached Электросхема для Ваз 21074i Схема электрических соединений ЭСУД ЕВРО-2 М797, Январь 72 lada 2107 , 21074 с двигателями 2104, 21067, 2104-1411020-10, 21067-1411020-11,12 Схема Вентилятора Охлаждения Ваз 2107 Инжектор — Image Results More Схема Вентилятора Охлаждения Ваз 2107 Инжектор images Не включается вентилятор охлаждения ваз 2107 инжектор и bumperguruklassicheskie-modeli-vazsistema Cached Вентилятор охлаждения ВАЗ 2107 В силовых установках первых семёрок вентилятор радиатора был установлен прямо на валу водяного насоса Вентилятор охлаждения радиатора ВАЗ 2107Принудительное включение semerkavazrusistema-okhlazhdeniyaventilyator Cached ВАЗ 2107 оборудован электрическим вентилятором охлаждения радиатора Он автоматически включается при нагреве охлаждающей жидкости до 90 градусов и в нормальных условиях обеспечивает стабильную температуру Не работает датчик включения вентилятора ВАЗ 2107 znatokvazrudvigatelsistema-ohlazhdeniyane Cached Схема включения вентилятора охлаждения ВАЗ 2107 ( инжектор ) Принцип действия такого устройства отличается от ТМ 108 и основан на изменении сопротивления Схема ВАЗ-2107 2 Схемы 2shemirushema-vaz- 2107 Cached Электросхема ВАЗ — 2107 карбюратор полный вид: Схема электрическая ВАЗ — 2107 инжектор В схему инжекторного ВАЗ 2107 включены ЭБУ, электрический бензонасос, форсунки и датчики системы управления Схема включения электродвигателя вентилятора радиатора ВАЗ wwwvazdriverrushema_vklyucheniya_ventilyatora Cached Схема вентилятора радиатора без реле Схема включения вентилятора охлаждения Схема габаритов ВАЗ — 2107 Электросхема ваз 2104 (21043) карбюратор и инжектор с bumperguruklassicheskie-modeli-vaz Cached На ВАЗ 2104 используется аккумулятор 6СТ-55П или аналогичный В качестве источника переменного тока используется синхронный генератор 373701 (или Г-222) ВАЗ-2107 Датчик включения вентилятора: установка, ремонт, замена fbruarticle259390vaz—datchik-vklyucheniya Cached Температура датчика включения вентилятора ( ВАЗ — 2107 , инжектор ) для разных версий прошивок ЭБУ может составлять 92-95 ºС Его сопротивление при этом близко к нулю Система охлаждения ВАЗ 2107: устройство и схема 7vazruustrojstvosistema-ohlazhdenijahtml Cached Карбюратор и инжектор улучшают КПД, но ненамного Отведением этого тепла и занимается система охлаждения автомашины ВАЗ 2107 Схема системы охлаждения двигателя следующая: Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 7,240

• Помогите не знаю что делать!Заранее спасибо. ваз 2105. Ребят подскажите,откапиталил ДВС на ваз 21053
• инжектор. Схема подсоединения вентилятора системы охлаждения через реле. ВАЗ-2107 модифицированная люкс-версия автомобиля ВАЗ-2105 , который, в свою очередь, ведёт своё происхождение от Fiat 124 ,
• я люкс-версия автомобиля ВАЗ-2105 , который, в свою очередь, ведёт своё происхождение от Fiat 124 , малолитражного семейного седана образца 1966 года (победителя конкурса Европейский автомобиль года 1967 года). Вместо ровной крышки багажника появилась крышка с выштамповкой от ВАЗ-2105, исчез . Каталог деталей, поиск, ассортимент, ссылки на ресурсы, авто-новости. Размещение собственного прайс-листа. Для данной модели нет модификаций. Бачок омывателя — увеличенной емкости, от ВАЗ-2121. Под трего пассажира, в средней части — четыре мя сиденьями салона оборудовал ящики дефлектора ВАЗ-2107 для подачи воздудля инструмента. ха в салон. Убеждаемся в работоспособности вентилятора охлаждения, чистоте радиатора. Основная причина перегрева скопившаяся шуба между радиаторами кондиционера и охлаждения двигателя. Описание основных датчиков инжекторной системы ВАЗ и следствия их отказов. Вентилятором системы охлаждения двигателя, Двигатель внутреннего сгорания Схема: Двухтактный двигатель внутреннего сгорания с глушителем Википедия. Радиатор охлаждения ГАЗ 3110 медный 2рядный, вентилятор охлаждения 21102108, фару левую на ВАЗ 2114 в сборе с поворотником, ресничкой, полку. Электродвигатель вентилятора системы охлаждения двигателя. Модификация и комплектация автомобилей ВАЗ-2107. Схема генератора Ваз 2107 Жигули. Нужен вентилятор охлаждения помогите! Есть у кого вентилятор на кадет приму в дар или за умеренную плату! Форум ВАЗ 2109 Эксплуатация. Нет у меня инжектор! Bravo43: или может быть не правильно подключён вентилятор охлаждения. как думаете?

ведёт своё происхождение от Fiat 124

• замена fbruarticle259390vaz—datchik-vklyucheniya Cached Температура датчика включения вентилятора ( ВАЗ — 2107
• замена fbruarticle259390vaz—datchik-vklyucheniya Cached Температура датчика включения вентилятора ( ВАЗ — 2107
• 2104-1411020-10

Request limit reached by ad vlaXML

Помогите не знаю что делать!Заранее спасибо. ваз 2105. Ребят подскажите,откапиталил ДВС на ваз 21053 инжектор. Схема подсоединения вентилятора системы охлаждения через реле. ВАЗ-2107 модифицированная люкс-версия автомобиля ВАЗ-2105 , который, в свою очередь, ведёт своё происхождение от Fiat 124 , малолитражного семейного седана образца 1966 года (победителя конкурса Европейский автомобиль года 1967 года). Вместо ровной крышки багажника появилась крышка с выштамповкой от ВАЗ-2105, исчез . Каталог деталей, поиск, ассортимент, ссылки на ресурсы, авто-новости. Размещение собственного прайс-листа. Для данной модели нет модификаций. Бачок омывателя — увеличенной емкости, от ВАЗ-2121. Под трего пассажира, в средней части — четыре мя сиденьями салона оборудовал ящики дефлектора ВАЗ-2107 для подачи воздудля инструмента. ха в салон. Убеждаемся в работоспособности вентилятора охлаждения, чистоте радиатора. Основная причина перегрева скопившаяся шуба между радиаторами кондиционера и охлаждения двигателя. Описание основных датчиков инжекторной системы ВАЗ и следствия их отказов. Вентилятором системы охлаждения двигателя, Двигатель внутреннего сгорания Схема: Двухтактный двигатель внутреннего сгорания с глушителем Википедия. Радиатор охлаждения ГАЗ 3110 медный 2рядный, вентилятор охлаждения 21102108, фару левую на ВАЗ 2114 в сборе с поворотником, ресничкой, полку. Электродвигатель вентилятора системы охлаждения двигателя. Модификация и комплектация автомобилей ВАЗ-2107. Схема генератора Ваз 2107 Жигули. Нужен вентилятор охлаждения помогите! Есть у кого вентилятор на кадет приму в дар или за умеренную плату! Форум ВАЗ 2109 Эксплуатация. Нет у меня инжектор! Bravo43: или может быть не правильно подключён вентилятор охлаждения. как думаете?

Вентилятор системы охлаждения двигателя

Всем привет! В данной статье мы рассмотрим принцип работы вентилятора охлаждения ДВС, его особенности и виды, основные причины поломок вентилятора и способы их устранения.

Принцип работы вентилятора охлаждения ДВС

В процессе работы двигатель выделяет большое количество тепла, которое необходимо отводить, чтобы агрегат не вышел из строя. Для этого в автомобиле предусмотрена система охлаждения двигателя.

Охлаждающая жидкость циркулирует по небольшим тонким трубкам радиатора. В случаях, когда автомобиль стоит в пробке или движется с маленькой скоростью долгое время, температура жидкости поднимается, и радиатор не может предотвратить перегрев самостоятельно. В этот момент в работу включается вентилятор, который охлаждает нагревшуюся жидкость в радиаторе.

Устройство вентилятора достаточно простое, он объединяет четыре элемента:

• крыльчатка с четырьмя и более лопастями;
• привод вентилятора;
• кожух;
• блок управления вентилятором.

Вентилятор находится в центре кожуха, который формирует поток воздуха от вентилятора и препятствует его рассеиванию. Размеры лопастей вентилятора и их количество зависят от модели автомобиля. Конструкция вентилятора монтируется на радиатор.

Типы привода вентилятора радиатора

Привод вентилятора осуществляет его вращение.
Привод бывает трех видов:

• механический;
• гидромеханический;
• электрический.

Самый простой тип — механический. Он представляет собой постоянный привод от коленчатого вала посредством ременной передачи. Запуск вентилятора происходит одновременно с включением двигателя. Стоит принять во внимание, что данный привод снижает мощность мотора, так как тратит много энергии на вращении вентилятора.

В настоящее время такой тип привода вентилятора практически не используется.

У гидромеханического типа привода в отличии от предыдущего, лопасти соединяются со шкивом с помощью муфты (вязкостной или гидравлической).

Вязкостная муфта соединена с коленвалом мотора. Блокировка муфты происходит, если температура силиконовой жидкости, заполняющей муфту, повышается. Это приводит в повышению нагрузки на двигатель. В свою очередь, блокировка муфты способствует включению вентилятора. В гидравлической муфте блокировка происходит за счет изменения объема масла.

Самый распространенный тип привода в современных легковых машинах — электрический.
Он состоит из датчика, электронного блока управления двигателем, реле включения двигателя и непосредственно электродвигателя. Датчик фиксирует температуру охлаждающей жидкости в двигателе. Если она поднимается выше нормы, датчик передает сигнал в электронный блок управления, который, в свою очередь, его обрабатывает и активирует реле включения вентилятора.

В автомобилях с климат-контролем, обычно находятся два вентилятора, которые обслуживают каждый свой реле включения.

Основные неисправности вентилятора радиатора

Водителю самому под силу убедиться, исправен вентилятор охлаждения радиатора или нет. Для этого нужно запустить двигатель и некоторое время дать ему поработать на холостом ходу.

Когда температура охлаждающей жидкости будет подходить к критической норме (это будет видно на приборной панели), датчик передаст информацию и вентилятор заработает. В это же время дополнительным сигналом водителю будет служить шум из-под капота, а если его открыть, будет видно, как крутится крыльчатка вентилятора.

В случаях, когда охлаждающая жидкость подошла к критической норме, но вентилятор не включился, значит возникла какая-то неполадка.

К основным причинам неисправностей вентилятора можно отнести следующие:

• Поломка привода вентилятора (обрыв ремня, разрушение муфты) из-за которой вентилятор может не включаться.
• Неисправность термостата или блока управления двигателем вентилятора приводит к постоянной работе вентилятора на последней максимальной скорости.

• Обратное направление нагнетания воздуха. Такая проблема возникает, когда полюса электродвигателя подключены неправильно.
• Крыльчатка разрушается из-за износа и повышенных нагрузок.
• «Залипли» контакты реле.
• Возникли проблемы с электродвигателем. Если он вышел из строя, то крыльчатка вращаться не будет.
• Отсутствие напряжения в цепи питания вентилятора. Такая проблема возникает, если обрываются провода или из строя выходит предохранитель.

Чтобы вентилятор служил долго, и ни одна из его частей не ломалась, советуем придерживаться нескольких простых правил.

• При диагностики автомобиля проверяйте температуру охлаждающей жидкости и отслеживайте, как срабатывает вентилятор при приближении к критической отметке.
• Не забывайте проверять уровень охлаждающей жидкости в бачке и при необходимости ее восполнять.
• Контролируйте охлаждающую систему, чтобы не возникало течи.
• На моторах, где вентилятор работает принудительно, не забывайте проверять натяжение приводного ремня.
• Если во время движения, охлаждающая жидкость достигла критической температуры, остановите машину и попытайтесь найти и устранить причину.
• Не забывайте очищать вентилятор охлаждения радиатора от загрязнений не реже раза в год. Тем более, что очистку вентилятора можно провести без демонтажа детали.
• Также советуем проводить каждые 1-2 года мойку пакета радиатора, так как в процессе эксплуатации автомобиля, там скапливаются пух, остатки насекомых, дорожная грязь. Это приводит к снижению эффективности работы радиатора, что в свою очередь повышает частоту срабатывания вентилятора охлаждения ДВС и снижает его ресурс.

Если вы столкнетесь с проблемой поломки вентилятора радиатора в автомобиле Вольво, советуем все же обратиться в специализированный сервисный центр.
Специалисты Vollux смогут правильно установить причину поломки, подобрать необходимые детали и выполнить качественный ремонт или замену вентилятора.

Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах

Контроллер управляет реле включения электровентилятора системы охлаждения двигателя автомобилей Лада Калина, Лада Приора и Лада 4х4. Включение вентилятора возможно только при работающем двигателе. Электровентилятор включается и выключается в зависимости от температуры двигателя.

Проверка исправности цепи электровентилятора системы охлаждения двигателя Лада Калина, Лада Приора и Лада 4х4, описание, схема подключения, коды ошибок и неисправностей, диагностическая карта проверки.

На автомобилях семейства Лада Калина электровентилятор системы охлаждения двигателя работает в двух режимах. С максимальной производительностью и с пониженной производительностью. Пониженная производительность электровентилятора включается если температура охлаждающей жидкости превысит 99 °С. При этом управление соответствующим реле электровентилятора осуществляется с контакта «Х1/41» контроллера.

Максимальная производительность электровентилятора включается если температура охлаждающей жидкости превысит 104 °С. При этом управление соответствующим реле электровентилятора осуществляется с контакта «Х1/52» контроллера. Электровентилятор выключается после падения температуры охлаждающей жидкости ниже 97 °С или остановки двигателя.

Электрическая цепь электровентилятора системы охлаждения автомобилей семейства Лада Калина.

На автомобилях семейства Лада Приора электровентилятор системы охлаждения включается, если температура охлаждающей жидкости превысит 101 °С. Электровентилятор выключается после падения температуры охлаждающей жидкости ниже 97 °С или остановки двигателя. Электровентилятор включается независимо от температуры охлаждающей жидкости при включенном компрессоре кондиционера.

При наличии активных кодов неисправностей датчика температуры охлаждающей жидкости электровентилятор системы охлаждения работает до очистки кодов или остановки двигателя. Контроллер диагностирует включение вентилятора (контакт Х1/22).

Электрическая цепь электровентилятора системы охлаждения автомобилей семейства Лада Приора.

На автомобилях семейства Лада 4х4 электровентиляторы системы охлаждения включаются, если температура охлаждающей жидкости превысит 101 °С. Электровентиляторы выключается после падения температуры охлаждающей жидкости ниже 97 °С или остановки двигателя.

Электрическая цепь электровентилятора системы охлаждения автомобилей семейства Лада 4х4.

Описание проверок цепи электровентилятора системы охлаждения двигателя.

Последовательность соответствует цифрам на карте.

1. На непрогретом двигателе при выключенном кондиционере и при отсутствии кодов Р0116, Р0117, Р0118, Р0480 (Р0481), Р0691 (Р0693), Р0692 (Р0694) электровентилятор работать не должен.
2. Проверяется способность контроллера управлять реле электровентилятора.
3. Проверяется исправность реле включения электровентилятора.
4. Проверяется исправность цепи управления электровентилятором.

Диагностическая карта проверки цепи электрического вентилятора системы охлаждения двигателя.

Диагностическая информация.

Неисправный термостат системы охлаждения двигателя может стать причиной непрерывной работы электрического вентилятора системы охлаждения. На автомобилях с кондиционером:

— Электровентилятор должен включаться на пониженную скорость при включении кондиционера (B_KOE = ВКЛ).
— Электровентилятор должен включаться на повышенную скорость при высоком давлении хладагента в магистрали (B_PACHOP = ДА) даже в случае, когда кондиционер выключен.

В случае неисправности датчика давления хладагента (датчик показывает высокое давление хладагента в магистрали) электровентилятор будет работать на повышенной скорости.
