Ваз 2106 1993 года какие двигатели

Ваз 2106 1993 года какие двигатели

  • Главная
  • Обзор цен
  • Двигатели ВАЗ
  • Продавцы
  • Напишите нам
  • Полезная информация
Характеристика двигателя ВАЗ
  • 11183i-(1,6л., 82л.с.)
  • 11194i-(1,4л., 89л.с.)
  • 2103- (1,5л., 71л.с.)
  • 2104i- (1.5л., 68л.с.)
  • 2106- (1,6л., 74,5л.с.)
  • 21083- (1,5л., 69л.с.)
  • 2111i- (1,5л., 77л.с.)
  • 21114i-(1,6л., 81,6л.с.)
  • 21116i-(1,6л.,90л.с.)НОВЫЙ
  • 21124i-(1,6л., 89л.с.)
  • 21126i-(1,6л., 98л.с.)
  • 21128i-(1,8л., 105л.с.)
  • 21213- (1,7л., 79л.с.)
  • 21214i-(1,7л., 82л.с.)
  • 2123i- (1,7л., 82л.с.)
  • 2130- (1,8л., 82л.с.)
Основные элементы двигателя
  • Блок цилиндров
  • Поршневая.Поршень.

Двигатели ВАЗ.

Выберите модель двигателя ВАЗ

Двигатель ВАЗ 2106-1000260. Характеристика двигателя ВАЗ 2106.

Двигатель четырехтактный, карбюраторный, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

Особенности двигателя.

Двигатель 2106-1000260 может применяться для установки на автомобили ВАЗ 2103, 2106, 2121, 21053, 2107.

Двигатель ВАЗ 2106 является результатом доработки двигателя ВАЗ -2103 с целью увеличения мощности. Изменение мощности двигателя было достигнуто за счет рабочего объема двигателя путем увеличения диаметра цилиндра до 79мм.

Это изменение привело к появлению блока цилиндров 2106-1002011 с диаметром цилиндров 79мм. Кроме другого диаметра цилиндров, новый блок ни чем не отличается от блока 2103 (смотреть «Блок цилиндров»).

По точности изготовления каждому цилиндру, в зависимости от диаметра, присваивается определенный класс. Определены пять классов. Отличие в размерах между классами составляет 0,01 мм. Для обозначения классов применяются латинские буквы: A, B, C, D, E. На нижней плоскости блока цилиндров, рядом с каждым цилиндром, наносится обозначение его класса. Головка блока осталась от модели 21011-1005011-10. Изменение диаметра цилиндра потребовало применения новой прокладки головки блока.

На всех «классических» двигателях поршни имеют схожую конструкцию, которая им досталась от «итальянских предков». На двигателе 2106 применяются поршни от двигателя 21011 с номинальным диаметром 79мм. Поршень модели 21011 отличается от поршня 2101 наличием цилиндрической лунки на днище поршня и имеет увеличенный диаметр. В процессе работы, разные зоны поршня, нагреваются неравномерно. По этому, для компенсации тепловой деформации форма поршня отличается от формы правильного цилиндра. По этой же причине в бобышках поршня находятся стальные терморегулирующие пластины. Для снижения динамических нагрузок на поршень, отверстие для поршневого пальца выполнено со смещением вправо от центральной оси на 2мм. Для осуществления правильной сборки, рядом с отверстием под поршневой палец, присутствует маркировка в виде символа «П». При сборке, все поршни ориентируют так, чтобы метки были направлены в сторону передней части блока.

Для диаметров поршней определены пять классов, с отличием в размерах на 0,01 мм. Классы обозначают латинскими буквами, аналогично обозначению классов для цилиндров блока. Поршни, по отверстию под поршневой палец, делят на три категории размеров — через 0,004 мм, (обозначаются категории — «1»,»2″,»3″). На днище поршня осуществляется клеймление класса поршня и категории размера поршневого пальца.

Начиная с 1986 г. определены два ремонтных размера для поршней: с увеличением на 0,4 и с увеличением на 0,8 мм.

Комплект чугунных поршневых колец нормального размера имеет номер 2106-1000100-10. Особенность данного комплекта — маслосъемное кольцо выполняется хромированным ( в отличие от комплекта 2101). Хромирование выполняется для увеличения ресурса работы кольца, которое потребовалось провести при возросшей нагрузке связанной с увеличением мощности двигателя. Кроме чугунных поршневых колец могут применяться кольца, изготовленные из стали. Комплект стальных колец имеет свое обозначение — 2106-1004029.

Шатун стальной, кованый модели 2101.

На двигатель устанавливается коленчатый вал 2103. Он отличается от коленчатого вала двигателя 2101 увеличенным на 7 мм радиусом кривошипа. На коленчатом вале 2103, на щеке коренной шейки, наносится маркировка «2103». Вместо вала 2103 рекомендован к установке коленчатый вал 21213, имеющий соответствующие посадочные размеры. Коленчатый вал 21213 имеет улучшенные динамические характеристики за счет дополнительных противовесов.

С 1990 года двигатели 2106 и 2103 комплектуются карбюраторами «Озон» 2107-1107010-20 и распределителем зажигания с вакуумным регулятором опережения зажигания. Распределитель зажигания 30.3706.01 применяется совместно с катушкой зажигания Б-117А.

Для обеспечения электроэнергией на двигателе ВАЗ 2106 применяется генератор Г221 с током отдачи 42А. На двигатели устанавливаются стартер модели 35.3708, с номинальной мощностью 1,3 кВт.

Остальные узлы соответствуют элементам двигателя ВАЗ-2103.

Двигатель ВАЗ 2106/2121 Нива

Краткое описание

Двигатель ВАЗ-2106 применим к установки на автомобили ВАЗ 2103, 2106, ВАЗ 2121 Нива, 21053, 2107. Двигатель 2106 был создан путем доработки двигателя ВАЗ-2103. Двигателю увеличили объем с 1,5 литра до 1,6 литра путем увеличения диаметра цилиндра. Результатом доработок стала увеличенная мощность двигателя, 74,5 л.с. вместо 71 л.с.

Характеристики двигателя ВАЗ 2106/2121 Нива

ПараметрЗначение
КонфигурацияL
Число цилиндров4
Объем, л1,570
Диаметр цилиндра, мм79
Ход поршня, мм80
Степень сжатия8,5
Число клапанов на цилиндр2 (1-впуск; 1-выпуск)
Газораспределительный механизмSOHC
Порядок работы цилиндров1-3-4-2
Номинальная мощность двигателя / при частоте вращения коленчатого вала54,8 кВт-(74,5 л.с.) / 5400 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала104 Н•м / 3400 об/мин
Система питанияКарбюратор
Рекомендованное минимальное октановое число бензина92
Экологические нормыЕвро 0
Вес, кг121
Читать еще:  Двигатель hatz 4w35 характеристики

Конструкция

Четырехтактный двигатель с карбюраторной системой питания, с рядным расположением цилиндров и поршнями, вращающими один общий коленчатый вал, с верхним расположением одного распределительного вала. Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Система смазки комбинированная: под давлением и разбрызгиванием.

Блок цилиндров

Блок цилиндров свой, имеет маркировку 2106-1002011, отлит из высокопрочного чугуна, отличается от блока 2103 только увеличенным диаметром цилиндра.

ПараметрЗначение
МатериалВысокопрочный чугун
Диаметр цилиндра, мм79,0
Межцилиндровое расстояние (расстояние между осями соседних цилиндров блока), мм95,0
Высота блока (расстояние между верхней плоскостью блока и осью коленчатого вала), мм215,9
Диаметр расточки опор коленчатого вала (под коренные вкладыши), мм54,52
Вес, кг39,200

Шатун

Шатуны кованные стальные от модели 2101.

ПараметрЗначение
Длина, мм136,0
Диаметр отверстия верхней головки, мм21,940 – 21,980
Диаметр отверстия нижней головки, мм51,330 – 51,346
Вес, г720

Поршень

В двигателе используются поршни от ВАЗ 21011.

ПараметрЗначение
Диаметр, мм79,0
Компрессионная высота, мм38,0
Объем внутренней выемки, сс3,7
Вес, г377

Наружный диаметр поршневого пальца 21101– 22 мм, его длина пальца – 67 мм. Вес пошневого пальца составляет 104 г.

Головка блока цилиндров

Головка блока цилиндров применяется от 21011. Распределительный вал приводится во вращение двухрядной втулочной цепью.

От «Копейки» до «Приоры»: знаменитые автомобили АвтоВАЗа

25 сентября 2015 года АвтоВАЗ объявил о начале серийного производства LADA Vesta на сборочной площадке «LADA Ижевск». Первой серийной LADA Vesta стал автомобиль в средней комплектации темно-серого цвета «Плутон» с российским двигателем АвтоВАЗ объемом 1,6 литра и механической коробкой передач Renault.

Новые автомобили LADA Vesta поступят в продажу с 25 ноября 2015 года, тогда же станут известны официальные цены на новинку. «Цена может быть любой в пределе 495-600 тыс. рублей», — обозначили в компании.

Всего за свою историю АвтоВАЗ в Тольятти выпустил более 28 млн автомобилей. Общее число выпущенных автомобилей марок ВАЗ, LADA и т. д. несколько больше, поскольку их собирали или изготовляли на ряде других заводов в России и за рубежом. Знаменитые автомобили российского производителя — в фотогалерее ТАСС.

«Копейка»

Первым автомобилем Волжского автомобильного завода (название предприятия до 1971 г.) стал ВАЗ-2101 «Жигули» — переднемоторный заднеприводный легковой автомобиль с кузовом седан. Данная модель была адаптированной для советского рынка версией итальянского автомобиля Fiat-124.

ВАЗ-2101 в 1967 г. стал лауреатом престижной автопремии «Европейский автомобиль года» (European Car of the Year, ныне — «Автомобиль года», Car of the Year).

Для эксплуатации в условиях СССР был увеличен дорожный просвет со 140 до 170 мм, были внесены более 800 других изменений. Первые 6 машин ВАЗ-2101 сошли с конвейера завода 19 апреля 1970 г.

Кроме ВАЗ-2101, выпускался автомобиль с кузовом универсал ВАЗ-2102 (на базе Fiat 124 Familiare) и «люксовая» версия ВАЗ-2103 (Fiat 124S), имевшая улучшенный дизайн, более просторный салон и мощный двигатель.

С 1971 г. ВАЗ-2101 поставлялся за рубеж под маркой LADA. Завершилось производство ВАЗ-2101 и его модификаций в 1988 г., всего было выпущено более 6,7 млн автомобилей (включая ВАЗ-2102, ВАЗ-2103 и модификации).

Остальные представители «классики»

В 1975 г. в производство была запущена улучшенная версия ВАЗ-2103, получившая индекс ВАЗ-2106. В ней было решено сократить число дорогостоящих хромированных деталей и модернизировать экстерьер. Данная модель выпускалась до 2005 г., всего произведено 4,3 млн штук.

В 1979-1982 гг. на смену ВАЗ-2101 в производство были запущены два новых седана ВАЗ-2105 и его «люксовый» вариант, отличавшийся более мощным двигателем, — ВАЗ-2107. Они имели более «угловатый» дизайн, но в целом были основаны на той же базе Fiat-124. ВАЗ-2107 выпускался до 2014 г. (в Египте), всего произведено 2,1 млн и 3,1 млн штук соответственно.

Для замены ВАЗ-2102 в 1984 г. на конвейер был поставлен новый модернизированный универсал ВАЗ-2104, выпускавшийся до 2012 г. (всего с конвейера сошло более 1,1 млн шт.). Название «Жигули» закрепилось за всем семейством ВАЗ от 2101 до 2107. Также его называли «классикой».

«Нива»

Первой машиной АвтоВАЗа, не основанной полностью на Fiat 124, стал компактный трехдверный внедорожник с постоянным полным приводом ВАЗ-2121 «Нива», запущенный в серийное производство в 1977 г.

Фактически эта модель стала предшественником всех современных машин класса «кроссовер». Часть агрегатной базы автомобиля была заимствована у ВАЗ-2106. В 1993 г. был выпущен пятидверный удлиненный вариант ВАЗ-2131. В 2004 г. в связи с продажей прав на бренд «Нива» компании General Motors, «классический» ВАЗ-2121 был переименован в LADA 4×4 и выпускается до настоящего времени вместе с пятидверной и «городской» версиями.

Читать еще:  Волга 3110 402 двигатель сколько лошадей

Всего выпущено более 2 млн экземпляров, из них более 600 тыс. отправлены на экспорт, в том числе в страны дальнего зарубежья. В зависимости от комплектации стоимость машины в сентябре 2015 г. составила от 435 тыс. до 479 тыс. рублей.

Второе поколение — «Самара»

Уже в конце 1970-х гг. инженеры АвтоВАЗа начали разрабатывать переднемоторный переднеприводный легковой автомобиль — такая схема набирала популярность за рубежом за счет дешевизны производства, лучшей устойчивости и управляемости. В 1980 г. были подписаны контракты с иностранными консультантами для проекта — итальянской компанией UTS и немецкой Porsche.

Результатом разработки стала серия «Спутник», или «Лада-Самара». Первое поколение включало в себя трехдверный хетчбэк ВАЗ-2108, его пятидверный вариант ВАЗ-2109 и пятидверный седан ВАЗ-21099. В серийное производство модели были запущены в 1984, 1987 и 1990 гг. соответственно.

В конце 1990-х — начале 2000-х гг. на смену им пришло второе поколение — ВАЗ-2113, 2114 и 2115. Их отличал новый дизайн и двигатель. Семейство «Самара» было снято с производства в 2013 г., всего было выпущено почти 5,3 млн автомобилей.

«Ока»

В середине 1980-х гг. АвтоВАЗу был передан проект Серпуховского автомобильного завода по производству легкового автомобиля особо малого класса — ВАЗ-1111 («Ока»).

Серийное производство на ВАЗе и ряде других предприятий началось в 1987 г., до завершения производства в 2008 г. было выпущено порядка 700 тыс. штук.

Третье поколение — «Десятка»

Разработка третьего поколения основной линейки автомобилей ВАЗ в начале 1980-х гг. первоначально велась в рамках проекта ВАЗ-21099, также при сотрудничестве с Porsche.

В серийное производство переднеприводный четырехдверный седан был запущен только в 1995 г. с индексом ВАЗ-2110 («Десятка»). Автомобиль от предшественников отличали более современный дизайн и салон, бортовой компьютер.

С модификации ВАЗ-21101 он оснащался инжекторным двигателем. Существовали версии с кузовом универсал (ВАЗ-2111) и хетчбэк (ВАЗ-2112). Производство на АвтоВАЗе завершилось в 2007 г., впоследствии модель выпускали на Украине на заводе «Богдан». Всего выпущено порядка миллиона автомобилей.

Современность

Современный модельный ряд АвтоВАЗа состоит из субкомпактных моделей, младшей из которых является Granta, (цена от 360 тыс. рублей), затем следует Kalina (от 409 тыс. рублей) и Priora (от 435 тыс. рублей).

Также под маркой LADA Largus выпускаются адаптированный для российского рынка Dacia Logan Van. Ожидается, что на конвейере новая модель LADA Vesta заменит «Приору».

История ваз 2106

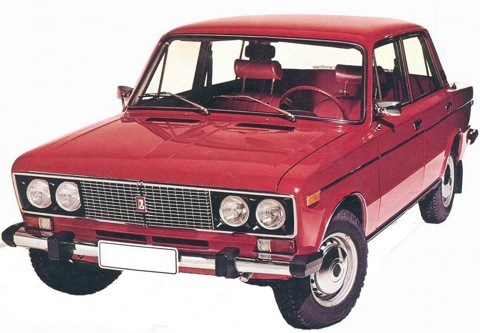

ВАЗ-2106 («Lada») — легковой заднеприводный автомобиль с кузовом типа седан. Разработан на Волжском автомобильном заводе. Выпускался с 1976 по 2006 год.
Первый автомобиль ВАЗ-2106 сошел с III линии главного конвейера 21 февраля 1976 г. Когда в Тольятти освоили производство модели ВАЗ-2106 (Lada 1600), которая была переработана для отечественных условий эксплуатации из FIAT 124 Speciale образца 1972 года, никто не мог и предположить, что именно она станет самой популярной и массовой продукцией Волжского автозавода.

ВАЗ-2106 является рестайлинговой версией ВАЗ-2103. «Шестерка» отличается от ВАЗ-2103 более мощным 80-сильным двигателем ВАЗ-2106 рабочим объемом 1,6 л, иной схемой электрооборудования и измененным оформлением кузова и салона. Улучшена эргономика, дизайн был упрощён и «осовременен» за счёт уменьшения количества хромированных элементов и увеличения — пластиковых.
По сравнению с автомобилями «Москвич» эти 5-местные седаны, отличавшиеся лучшей динамикой и действительно комфортабельным интерьером, были верхом комфорта и престижа для широких слоев автолюбителей СССР. В конце 1970-х ВАЗ-2106 сразу приобрел славу «шикарного» и скоростного автомобиля, но дорогого и менее «практичного», чем прочие «Жигули». Приличная для того времени динамика (максимальные 150 км/ч и 16 с до 100 км/ч), рельефные сиденья с подголовниками, панель приборов с тахометром и прекрасная звукоизоляция — было что ценить.

В своё время, автомобиль пользовался немалой популярностью у автолюбителей благодаря мягкому ходу, хорошей управляемости, высокой ремонтопригодности и относительной долговечности. По качеству сборки «шестёрка» занимала одну из лидирующих позиций среди остальных ВАЗовских машин.

В 1979 году завод наладил выпуск менее мощных модификаций ВАЗ-21061 с 71-сильным двигателем ВАЗ-2103 и ВАЗ-21063 с 64-сильным двигателем ВАЗ-21011. Они популярностью «шахи» в народе не пользовались, но масштаб их производства нарастал (особенно 21063), и в условиях советского дефицита потребителю приходилось мириться с сочетанием дорогого и утяжеленного кузова со слабым двигателем, заметно ухудшавшим динамику. С 1980 года начали монтировать карбюраторы Озон типа 2107. Изменение электрики в связи с меняющейся технологией происходило постоянно. В 1977-м машины начали оснащать новыми клеммами и соединениями проводки, а с 1986-го устанавливают новое реле.

Читать еще:  Высокие обороты двигателя ниссан ноут

В 1982 году проведена первая модернизация автомобиля. На ВАЗ-2106 начали монтировать модернизированные 75-сильные (по новому ГОСТу) двигатели ВАЗ-2106. На заднем крыле по линии молдинга перестали устанавливать светоотражатели. В 1988-м модернизацию прошла система выпуска: в ней поставили прокладку и гайку одноразового пользования. В 1990 году на ВАЗе освоили своего рода комплектацию Люкс — ВАЗ-21065 со стандартным двигателем ВАЗ-2106 с бесконтактной системой зажигания, карбюратором типа «Солекс» (21053-1107010-03), галогенными фарами, улучшенной обивкой салона и иными подголовниками сидений. Экспортные модификации ВАЗ-21064 внешне отличались от ВАЗ-21065 бамперами с встроенными поворотниками и несколько иной электрической схемой. С 1985 года поначалу на экспортные модификации, затем иногда и на «внутренние» начали устанавливать 5-ступенчатую коробку передач типа ВАЗ-2112, а позже — типа ВАЗ-21074, что значительно снижает расход топлива на трассе и шум от двигателя.

Но времена меняются. К концу 1980-х эта модель с модификациями осталась самой массовой и популярной в программе ВАЗа. Конечно, престижной ее уже не считали, но добрая память о первом семействе «Жигулей» поддерживала устойчивый спрос на «шестерку». На него не влияли даже засилье маломощной модификации ВАЗ-21063 и резкое ухудшение качества сборки и комплектующих в 1990-е годы. Автомобиль со временем стал настолько доступен по цене, что перешел в разряд непритязательных «рабочих лошадок». У него сложилась и постоянная армия поклонников.

Однако теперь ВАЗ-2106 все же постепенно сдает позиции, прежде всего из-за морального старения дизайна и интерьера, а также довольно невысоких ездовых качеств, органически присущих классической компоновке. Тем не менее у «шестерки» есть все шансы встретить на конвейере и свой тридцатилетний юбилей.

Производство ВАЗ-2106 было начато на Волжском автомобильном заводе в 1976 году. С 1998 года автомобиль выпускался на конвейере компании «Рослада» в Сызрани. В 2002 году производство было перенесено на завод «Ижавто» в Ижевске. В январе 2006года ВАЗ-2106 был снят с производства через 30 лет после начала выпуска.

ВАЗ-21060 -рабочий объём 1600 куб.см

ВАЗ-2106 «Турист» — пикап со встроенной в кузов палаткой, сделан по заказу технической дирекции.

ВАЗ-21061 — Двигатель ВАЗ-2103, рабочий объём 1500 см. Но изначально ВАЗ-21061 был вариант машины для Канады

«Канадский» вариант с мощными бамперами из аллюминиевого профиля. ему был присвоен индекс 21061, но затем Канада «отпала», и его носила самая «хилая» модификация с двигателем 1,3 л.
ВАЗ-21062 — Экспортный вариант ВАЗ-2106 с правым расположением рулевого колеса.

ВАЗ-21063 — рабочий объём 1300 куб.см (от ВАЗ 21011(модификация ВАЗ 2101)) карбюратор «Озон» 2105-1107010-20

ВАЗ-21064 — Модель ВАЗ-21064 представляет собой экспортную модификацию ВАЗ-21061.

ВАЗ-21065 — Рабочий объём 1500 куб.см, бамперы от ВАЗ-2105, электрообогрев заднего стекла, более мощный генератор, пятиступенчатая коробка передач, бесконтактная система зажигания, карбюратор «SOLEX—21053», электростеклоподъемники передних дверей, травмобезопасное рулевое колесо, иная обивка салона, иные сиденья с подголовниками.
ВАЗ-21065-01- Рабочий объём 1500 куб.см, бамперы от ВАЗ-2105, электрообогрев заднего стекла, более мощный генератор, пятиступенчатая коробка передач, бесконтактная система зажигания, редуктор заднего моста 3.9, карбюратор «Солекс 21053», электростеклоподъемники передних дверей

ВАЗ-21066 — Экспортный вариант ВАЗ-21063 с правым расположением рулевого колеса.

ВАЗ-21067 — Ижевские модели ВАЗ-2106 последних выпусков имели индекс ВАЗ-21067, на них устанавливался двигатель ВАЗ-21067 объемом 1600 см3, который является модификацией двигателя
ВАЗ-2106 с системой впрыска топлива и каталитическим нейтрализатором, выполняющим нормы токсичности Евро 2. На ижевских автомобилях модели ВАЗ-21067 нет трамблера, механического бензонасоса с рычажком ручной подкачки и карбюратора. Компоненты системы питания для инжекторной «шестерки» позаимствованы у переднеприводных вазовских машин. Блок управления – «Январь 5.1», только со своими калибровками. Воздушный и топливный фильтры, модуль зажигания тоже унифицированы. Ресивер – от впрыскового «нивовского» мотора. Датчик скорости установлен на коробке передач в месте присоединения троса спидометра, а последний подключен через переходник – так же, как на «Ниве» ВАЗ-21214. Нейтрализатор в системе выпуска и адсорбер обеспечивают Евро 2 не только по выхлопу, но и по испарениям топлива. Октановое число применяемого бензина не изменилось – АИ-92, ведь степень сжатия двигателя осталась прежней.

ВАЗ-21067-20 — экспериментальный, с инжекторным двигателем 2106, рабочий объём 1600 куб. см, 2005 год, левый руль

ВАЗ-21068 — был выпущен как носитель агрегатов периода доводки новых моторов ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069 — Модель ВАЗ-21069 внешне полностью идентична ВАЗ-2106, но с двухсекционным РПД ВАЗ — 411 мощностью 120 л.с. С 1983 года мог устанавливаться мотор ВАЗ — 413 мощностью 140 л.с., а с 1997 года универсальный РПД для заднеприводных и переднеприводных ВАЗов ВАЗ-415. Автомобили изготавливались по заказу спецслужб.

ВАЗ-2106 «пол-седьмого» — «Псевдо-семёрка» для семьи Брежнева, сделанная из обычной «шестёрки». Получила прозвище «пол-седьмого».
