Как выглядит стойка стабилизатора

Для чего нужны стойки стабилизатора

Вопрос от читателя:

«Доброго времени суток. На вашем сайте нашел очень познавательную для себя информацию по замене стоек стабилизатора на FORD. Хотя у меня FOCUS второго поколения, принцип замены практически одинаковый. Спасибо вам автор за такую подробную статью. Но у меня такой вопрос – для чего вообще нужны стойки стабилизатора на автомобиле? Ведь на наших отечественных автомобилях раньше таких устройств не было! Я беру ВАЗ, начиная от ВАЗ 2101 и заканчивая ВАЗ 2114, сейчас не знаю, может уже устанавливают. Ведь ездили и незаморачивались. Так зачем они вообще нужны? В инете искал, но информации минимум. Расскажите, пожалуйста. Спасибо если не проигнорируете мой вопрос, Артем»

Вопрос действительно интересный, постараюсь вам ответить…

Артем вы немного заблуждаетесь, стабилизаторы на ВАЗ были и есть (даже на заднеприводных), однако они не такие, какими вы привыкли их видеть сейчас на иномарках. Раньше кузов стабилизировался тягами и втулками, условно их также можно назвать стойками. Вот короткое видео, по переднеприводным ВАЗ (для примера), часть стабилизирующих стоек, но это не все.

Прогресс не стоит на месте, техника развивается, становится более совершенной, скорости автомобилей также становятся более высокими, а поэтому подвеска видоизменяется. Основные требования – должна быть прочной, комфортной, безопасной и должна хорошо держать дорогу.

Многие производители не только усовершенствуют подвеску, но и делают ее более простой в обслуживании. Поэтому сейчас на многих «бюджетных автомобилях», коих во всем мире очень много, начали устанавливать стойки МакФерсон, они не только простые, но и отвечают многим требованиям производителей. Но для такой подвески обязательно нужны стойки стабилизатора, они просто являются частью этой конструкции. Причем это только часть стабилизации кузова, есть еще много других элементов.

Так что если бы стоек не было вообще?

Такое и представить сложно. Получилось бы, что кузов автомобиля живет своей жизнью, а подвеска своей. Стабилизация кузова нужна для того, чтобы связать кузов и подвеску в одно целое и при этом улучшить динамические характеристики, а также безопасность автомобиля.

Представьте — при разгоне автомобиль жестко кренится назад. При торможении – резко вперед, а на поворотах – в бок. Если бы их не было, то скорости автомобилей были бы в разы меньше, автомобили бы вылетали в поворотах, а на мокром (дождь) или скользком (лед) покрытии вообще передвигаться было бы сложно.

Нужда в стабилизации кузова, родилась не ежечасно, она разрабатывалась годами. Кузов и подвеска работают как одно целое, равномерно распределяя нагрузку при кренах кузова. Также стойки держат и подвеску, объединяя ее в один механизм. Конечно на словах понять сложно, посмотрите это видео, пусть тут подвеска в миниатюре однако принцип очень хорошо виден.

В частности если бы не было стоек стабилизатора (косточек), то автомобиль намного хуже вел бы себя при боковых нагрузках – повороты, объезды препятствий и т.д., да и при разгоне и торможении они помогают – не давая кузову раскачиваться.

Так что как бы не казалось что эти «косточки», это лишние детали подвески, это не так! Они очень нужные! Другой вопрос в качестве этих элементов — так например на французских автомобилях, стабилизаторы начинают стучать уже через 30 000 километров, при чем стучат так что кажется будто подвеска разваливается, нужно менять. Но это совсем другая история.

Думаю, стало понятно что и как!

Если понравилась статья, расскажите про нас в соц.сетях.

(20 голосов, средний: 5,00 из 5)

Стойки стабилизатора поперечной устойчивости автомобиля

При совершении маневров при резком старте или экстренном торможении кузов автомобиля начинает крениться – менять свое положение относительно дорожного полотна. При вхождении в повороты возникают поперечные крены, когда кузов получает боковой наклон, а при старте и торможении – продольный крен, когда задок или передок задирает вверх.

Все эти крены могут значительно сказаться на управляемости. Разнонаправленные силы, которые действуют на кузов, приводят к ухудшению управляемости автомобиля, снижению сцепных свойств колес с дорожным покрытием. Да и вхождение в поворот на большой скорости обеспечивает значительный крен, который негативно влияет на психику водителя. Человек начинает терять уверенность в том, что полноценно контролирует поведение автомобиля.

Для чего нужен стабилизатор поперечной устойчивости?

Для борьбы с этими кренами в конструкцию подвески включен стабилизатор поперечной устойчивости. Он выглядит как гнутый П-образной формы прут, изготовленный из пружинистой стали. Концы его соединены с элементами подвески, в центральной же части он прикручивается к кузову автомобиля.

Его функционирование сводится к тому, что при возникновении кренов, происходит скручивание стабилизатора, из-за чего возникает противодействующее крену усилие, поскольку пружинистая стать при скручивании стремиться принять первоначальное положение. То есть, этот элемент подвески не может исключить возникновение кренов, он всего лишь уменьшает его.

Стабилизатор применим только на подвесках независимого типа. Поэтому на большинстве автомобилей используется только один стабилизатор – в передней подвеске. Такая конструкция, к примеру, используется на всех автомобилях семейства ВАЗ, начиная от модели ВАЗ-2101. Не так давно начали устанавливать стабилизатор и в задней подвеске на авто, у которых используется независимый вид. Применяется задний стабилизатор на таких зарубежных авто – Ford Focus 2 и выше, Mitsubishi Lancer 9, Nissan Primera и др.

Стойка стабилизатора, ее назначение

5 — стабилизатор
6 — втулки стабилизатора
3 — стойки стабилизатора

Теперь по поводу крепления стабилизатора. К кузову или подрамнику он крепиться с помощью металлических скоб. Чтобы исключить появление стуков в месте соединения, используются резиновые втулки, которые одеваются на прут в месте крепления.

На многих автомобилях концы стабилизатора поперечной устойчивости соединяются непосредственно с элементами подвески, зачастую с нижним рычагом. К примеру, на ВАЗ-2106 на нижнем рычаге имеется специальный выступ, которому стабилизатор крепиться скобой через резиновую втулку. Такой способ крепежа – очень простой и не требует дополнительных элементов. Но такое крепление обеспечивает слабое скручивание стабилизатора в нормальном положении кузова. Из-за этого слабого преднатяга, амплитуда скручивания прута больше, то есть он в меньшей мере противодействует крену.

Чтобы увеличить преднатяг, то есть сделать стабилизатор более жестки, в конструкцию подвески добавлен дополнительные элементы – стойки стабилизатора (они же тяги или линки). На отечественных авто они начали использоваться начиная с модели ВАЗ-2108.

Эта стойка выполняет одновременно две задачи – обеспечивает нежесткое подвижное крепление концов стабилизатора к элементам подвески и обеспечивает преднатяг прута. То есть, в собранном состоянии стабилизатор уже немного скручен, что повышает его жесткость, в результате он борется с кренами более эффективно.

Конструктивные особенности передних стоек

Передняя стойка стабилизатора Форд Фокус 2

Передние стойки выпускаются разных видов, но конструктивно они сходны. Представляют они собой металлический прут длиной от 5 до 25 см с крепежными элементами на концах. На той же «Восьмерке» он сделан в виде небольшого прута длиной 5 см, на конце которого имеются проушины с установленными в них резиновыми втулками. В одну проушину – верхнюю, входит конец стабилизатора. Второй же проушиной – нижней, выполняется крепление стойки к рычагу подвески.

А вот на Форд Фокус стойка имеет значительную длину, а на концах ее установлены шаровые шарниры, причем разнонаправленные. С одной стороны палец шарнира развернут на 180 град. относительно установленного элемента с другого конца.

Но необязательно все стойки на зарубежных авто такие. Стойки с шарнирами на концах могут отличаться не только по длине, но и положению шарниров. Они могут быть и не разнонаправленными, а иметь параллельное положение, или же быть установлены под некоторым углом относительно друг друга.

Крепление к подвеске стойки тоже может отличаться. Не всегда она соединяется с рычагами, встречаются авто, у которых она соединена с поворотным кулаком или ступицей колеса. В том же Ford Focus стойка стабилизатора крепиться к амортизационной стойке, для чего на ней есть специальная посадочная площадка.

Задние стойки

На тех авто, где есть независимая задняя подвеска тоже есть стойки, причем разной формы. К примеру, на Ford Focus она представляет собой обычный болт с гайкой, на которые надеты резиновые втулки. Этот болт устанавливается в задний нижний рычаг. Крепление стабилизатора осуществляется посредством проушины, проделанной на его конце. Чтобы исключить появление стуков и передачу вибрации между этими элементами и нужны демпферные втулки.

На некоторых авто используется задние стойки, имеющие Г-образный вид (Mazda 3). В общем, конструкция стойки и ее форма напрямую зависят от компоновки самой подвески и положения стабилизатора в ней. Причем неважно передняя это или задняя подвеска.

Примечательно, что на некоторых автомобилях используются невзаимозаменяемые стойки, то есть, к примеру, правый элемент невозможно установить на левую сторону. Но есть и универсальные, и такая стойка может устанавливаться с любой стороны.

То есть, стойки стабилизаторов имеют самую разную форму, габаритные параметры, места крепления, но все они выполняют одни и те же задачи.

Ещё кое-что полезное для Вас:

Неисправности стабилизатора, их признаки, проверка состояния

Видео: Стуки в передней подвеске самая частая причина

Но стойки стабилизатора– дополнительные элементы в подвески, причем не простой конструкции. Поэтому они являются дополнительным местом, где могут возникнуть неисправности.

Если посмотреть на элемент ВАЗ-2108, то в конструкции используются резиновые втулки. В процессе эксплуатации резина подвергается разным негативным воздействиям, что приводит к ее «старению» (снижение вибрационных свойств, усадка, появление трещин).

На тех же стойках, где используются шаровые шарниры, именно они и являются слабым местом. Со временем появляется выработка между шаровым пальцем и корпусом шарнира, из-за чего образуется зазор между ними.

Все эти неисправности имеют явные признаки:

1. Появление стуков при преодолении неровностей на дороге;
2. Увеличение кренов авто на поворотах;
3. Авто «плавает» на дороге (самопроизвольный увод авто в стороны).

Проверить состояние стоек стабилизаторов не сложно, причем не важно, какой он конструкции. Для этого нужно только наличие монтировки и смотровой ямы. Если проверять на ВАЗ-2108, то достаточно пораскачивать монтировкой стабилизатор возле стойки. Значительная его амплитуда колебаний, стуки, указывают на сильный износ и потребность в замене.

Что касается проверки на Фокус 2, то раскачивать необходимо саму стойку. Легкость хода, стуки в шарнирах будут являться сигналом сильного их износа. А вот сзади на этом авто раскачивать нужно сам стабилизатор.

Замена стоек на разных авто

Видео: Замена стойки стабилизатора поперечной устойчивости

Одним из положительных качеств стоек стабилизаторов, помимо их основных задач, является простота замены, да и стоят они не дорого. Отметим, что меняются эти элементы парно, с обеих сторон сразу.

Заменить этот элемент на ВАЗ-2108 очень просто, имея только базовый комплект инструментов – набор ключей и домкрат. Вся операция делается так:

1. Домкратом вывешивается переднее колесо. При этом подвеска пойдет вниз, что уберет преднатяг стабилизатора;
2. Откручиваем два болта крепления рычага к шаровой опоре. Так легче, и не нужен съемник для извлечения опоры. При этом рычаг опуститься вниз, полностью убрав преднатяг;
3. Откручиваем гайку крепления стойки стабилизатора, затем снимем стойку с болта рычага, а после – с конца стабилизатора (на нем стойка ничем не крепиться);
4. Ставим новый элемент и все собираем обратно;
5. Проводим замену с другой стороны.

Несложно поменять эти элементы и на Форд Фокус 2. Инструменты используются те же, но дополнительно потребуется наличие набора шестигранников. Замены выполняется так:

• вывешиваем и снимаем колесо, что обеспечит доступ к опоре;
• откручиваем гайки ее крепления – вначале от амортизационной стойки, а затем – от стабилизатора;
• создаем домкратом усилие на подвеску (поднимаем ее), чтобы извлечь изношенный элемент;
• ставим новую опору, накручиваем и затягиваем гайки;
• делаем замену с другой стороны;

Последней рассмотрим замену задней Г-образной опоры, которая используется на Мазда 3:

1. Автомобиль ставим на яму;
2. Ключами откручиваем две гайки крепления опоры: одна – в месте крепления стабилизатора, вторая – сверху нижнего рычага;
3. Извлекаем изношенный элемент и на его место устанавливаем новый. Для этого придется немного поджать стабилизатор вверх рукой, а после накрутить гайки крепления и затянуть их;

Заменить стойки стабилизатора, где бы они не были установлены и какую бы форму не имели, не сложно. И лучше потратить немного времени на оценку состояния этих элементов и замену, чем испытывать дискомфорт при прохождении поворотов из-за сильного крена авто и стуков со стороны подвески.

Стойки стабилизатора: что это такое, расположение и принцип работы

Ни один современный автомобиль не сходит с конвейера без стабилизатора. Это важная деталь, которая необходима для эффективной работы подвески транспортного средства. Немного ранее мы обсуждали, что такое втулки стабилизатора, об их неисправностях, а также о важности этих элементов. Теперь рассмотрим деталь, которая имеет название стойка стабилизатора.

Что такое стойка стабилизатора?

Коротко напомним, зачем нужен стабилизатор. Когда машина едет прямо, ее кузов расположен параллельно дороге. Как только она начинает поворачивать, из-за скорости центр тяжести авто перемещается в сторону. Это приводит к крену транспортного средства.

Так как при наклоне авто нагрузка на колеса распределяется неравномерно, покрышки начинают терять связь с дорожным покрытием. Этот эффект не только отрицательно влияет на комфорт при езде, но и повышает риск возникновения аварийной ситуации из-за того, что автомобиль потерял устойчивость.

Чтобы минимизировать, а в некоторых случаях (на небольшой скорости) вообще устранить, данный эффект, инженерами был разработан стабилизатор поперечной устойчивости. В первоначальном виде эта деталь просто крепилась к подрамнику и элементам подвески. Кстати, стабилизатор используется в подвесках независимого типа.

Стойка в системе поперечной устойчивости может иметь разную форму, но это крепление позволяет грамотно с точки зрения физики закрепить края стабилизатора. В разных моделях деталь имеет разную форму и тип крепежа, но принцип работы и назначение остается прежним.

Для чего нужны стойки стабилизатора

Чтобы стальной прут (сам стабилизатор выглядит именно так) был связан с кузовом авто и элементами подвески, но при этом не мешал амортизаторам выполнять свою функцию, он крепится на специальных штангах.

Наличие стойки дает следующие эффекты:

• Машина имеет минимальный крен на поворотах, что повышает комфорт во время езды;
• Обеспечивается стабильная связь колес с покрытием дороги, так как прут создает силу, противоположную наклону кузова;
• Подвеска более отзывчива в зависимости от типа стойки.

Так что, если бы стоек не было вообще?

Сложно представить современный автомобиль без подобного узла. Если на минуту представить такой автомобиль, то подобная машина была бы крайне неустойчива на дороге. Пружины и амортизаторы обеспечивали бы плавное раскачивание корпуса автомобиля. Кузов такого транспортного средства прекращал бы раскачиваться только при полной остановке, а во время езды сила инерции постоянно увеличивается. Из-за этого тяжелый кузов все сильнее раскачивался бы с каждой кочкой и поворотом руля.

Стабилизатор обеспечивает жесткую сцепку кузова и подвески, но при этом позволяет амортизаторам отрабатывать вертикальные движения, что крайне необходимо для комфорта и безопасности во время движения (подробно о работе амортизаторов читайте здесь).

Конечно, ездить на машине без стабилизатора можно было бы. Это не то чтобы в ней вообще колеса не крутились. Но что бы это была за езда, если бы при разгоне она «приседала» на задние колеса, а при торможении жестко «клевала» бы вперед? А о скоростных поворотах и вовсе можно было бы забыть. Сплошные американские горки по части комфорта. Но это лишь вершина айсберга.

Когда авто набирает скорость, сила инерции перемещает центр тяжести кузова на задние колеса. Если транспорт заднеприводный, это пойдет лишь на пользу. А что можно сказать о переднеприводных моделях? В этом случае даже обычное нажатие на акселератор приводило бы к пробуксовке передних колес, так как на них оказывается минимальное давление.

А вот чем опасно отсутствие стабилизатора при торможении. Тормозная система замедляет все колеса транспорта. Как только машина замедляется, сила инерции переносит центр тяжести кузова на переднюю часть. В результате задняя ось полностью разгружается, а передняя – наоборот имеет максимальную нагрузку. Из-за этого задние колеса будут идти юзом (при этом сильнее изнашивается резина), а на амортизаторы передней оси оказывается сильнейшее давление.

На виражах такой автомобиль просто вылетал бы с трассы, потому, что даже малейший поворот рулевого колеса на скорости создавал бы ощущение опрокидывания машины. О безопасности на дорогах с такими транспортными средствами можно было бы забыть.

Сама система поперечной стабилизации разрабатывалась и улучшалась на протяжении многих десятилетий. В современной модификации стойки обеспечивают лучшую устойчивость при возникновении боковой нагрузки.

Устройство и принцип работы

Сама стойка чаще всего представлена в виде штока, длина которого зависит от модификации амортизаторов и всей подвески машины. Каждый производитель разрабатывает свои виды стоек, о чем мы поговорим немного позже. Она должна обеспечивать подвижное крепление элементов подвески, поэтому на ее концах находятся либо шарниры, либо втулки, а иногда встречаются и совокупность этих элементов.

В некоторых местах шток имеет меньший диаметр. В том месте соединены элементы стойки. Это сделано с той целью, чтобы в случае чрезмерной нагрузки и аварийной ситуации поломка была минимально критичной для подвески машины (стойка сломается в самом тонком месте). Такое решение делает поломку узла предсказуемой и без плачевных последствий для дна автомобиля.

Так как эффект стабилизатора проявляется на поворотах, то условной ситуацией будет именно прохождение автомобилем виража. В этот момент кузов наклоняется. Стойка стабилизатора с одной стороны приподнимается, а с другой – наоборот опускается. Так как ее края связаны с тягой, связывающей левую и правую стороны, в ее центре создается сила скручивания (один конец закручивается в одну сторону, а другой – в противоположную).

Сила, противоположная крену, приподнимает завалившуюся часть кузова, нагружая тем самым сторону, которая может потерять сцепление с дорогой из-за силы инерции. Данная система не нуждается в регулировке жесткости, так как при более сильном наклоне авто стабилизатор сильнее скручивается, реагируя на давление стойки, благодаря чему создается противоборствующая сила большей величины. Хотя на сегодняшний момент уже существуют модели с активными стабилизационными системами, которые работают в зависимости от того, по какому дорожному полотну едет машина (часто такие автомобили на селекторе коробки передач имеют переключатель режимов).

Вот короткое видео о том, как устроена стойка:

Виды стоек стабилизатора

Как уже было сказано, разные производители разработали свои модификации стоек для поперечной стабилизации транспорта. Все современные машины по умолчанию имеют передний стабилизатор, но также есть и модели с аналогичным элементом, установленным на задней оси, даже если машина переднеприводная. Существует три вида стоек:

• Шарнирные;
• Втулки;
• Шарниры-втулки (используются реже в зависимости от особенностей конструкции кузова и подвески).

Бюджетные авто оснащаются модификациями со втулками. Это небольшой стальной шток, на концах которого сделаны проушины. В них вставляются втулки. С одной стороны во втулку помещается стержень стабилизатора, а другая часть стойки фиксируется на рычаге подвески.

Если в машине используется шарнирная модификация, то зачастую это такой же стальной шток (его длина в каждой модели авто разная), на концах которого установлены шарниры. Они необходимы для подвижности узла. Их крепежные пальцы направлены в противоположные друг от друга стороны (бывают аналоги с одинаковым направлением пальцев или со смещением на несколько градусов друг относительно друга).

В некоторых автоматических стабилизаторах вместо стоек используются гидравлические цилиндры, которые изменяют жесткость прута в зависимости от типа дороги. Самый жесткий режим – на извилистой дороге, среднее положение – чаще всего подходит для грунтовки. На бездорожье активный стабилизатор чаще всего выключается.

Также стойки стабилизатора отличаются принципом крепления. По умолчанию с одной стороны крепится сам стабилизатор. В некоторых машинах вторая часть стойки фиксируется на рычагах подвески. Есть и другой тип крепления – к стойке амортизатора или поворотному кулаку колеса. В зависимости от этого на стойке будут свои крепежные отверстия.

Неисправности стабилизатора, их признаки, проверка состояния

Чем больше элементов в узлах подвески, тем выше вероятность появления неисправности в нем. Вот основные проблемы стоек стабилизатора:

Еще один распространенный признак неисправного технического состояния данного узла – авто произвольно уходит в сторону. Другой симптом, указывающий на возможную неисправность в системе поперечной стабилизации – необходимость подруливать, даже на прямых участках дороги.

Если подобные признаки начали проявляться, значит, необходимо заменить износившиеся детали. Практичней было бы это делать на обеих сторонах авто, чтобы не проводить ремонтные работы в два раза чаще.

Вот один из вариантов работ по замене стоек:

Стучат стойки стабилизатора – причины и способы устранения

При езде вдруг появился стук в районе стоек стабилизатора? Или они гремят в повороте? Так или иначе механизм надо проверить. А как это сделать, расскажем ниже.

Назначение стоек стабилизатора

При проектировании подвески конструкторы автомобилей ищут компромисс между комфортностью и устойчивостью на дороге. Излишняя жёсткость добавляет безопасности, но превращает автомобиль в вибростенд. Слишком мягкая, комфортная подвеска приводит к опасным кренам при вхождении в поворот.

Для борьбы с этим явлением предназначены стабилизаторы. Устройство представляет собой пружинную балку, работающую на скручивание. Если одно колесо прижимается к кузову (раме), с помощью стабилизатора такая же сила действует и на второе колесо, компенсируя крен.

Принцип действия стабилизатора поперечной устойчивости

Для соединения элементов подвески со стабилизатором предназначены стойки (на рисунке изображены красным цветом).

Конструкция механизма

Этот компонент предназначен для надёжной и в то же время демпфирующей связи неподрессоренных масс подвески (колесо, ступица, поворотный кулак) с упругой частью — балкой стабилизатора. Общим является назначение стойки — обеспечить подвижное сочленение. При этом исполнение может быть различным:

Шаровые опоры. Самая распространённая схема. Обеспечивает свободу шарнирам по всем направлениям. Пример шаровых опор

При такой конструкции износ наступает быстрее всего, поскольку шаровые опоры воспринимают на себя нагрузку, сопоставимую с ¼ массы автомобиля. Стойка постоянно находится в движении, испытывая силы, направленные на сжатие, растяжение и изгиб.
Применяется в подвеске, где компоненты расположены компактно и балка стабилизатора сложной формы. Могут устанавливаться под углом. Практически не подлежит ремонту и восстановлению.
Серьги. Примитивная, но очень надёжная схема. Конструкция типа «серьги»

На шпильку нанизываются упругие элементы (резина, полиуретан, силикон), которые фиксируются шайбами. Между резинками расположены проушины рычага подвески и балки стабилизатора. Некоторая свобода движения обеспечивается собственно резиновыми упорами, однако значительное отклонение от вертикали невозможно. Этот недостаток не позволяет использовать такие стойки в сложных подвесках.
К достоинствам относятся способность выдерживать значительные нагрузки и высокая ремонтопригодность.
Сайлентблоки. Такой шарнир имеет подвижность только в одной плоскости. Поперечные отклонения допускаются на малый угол. Вариант сайлентблоков (деталь обведена красным)

К достоинствам можно отнести более продолжительный (в сравнении с шаровыми опорами) срок эксплуатации и относительную ремонтопригодность. Недостаток — ограничение в применении на сложных конструкциях подвески.

Как правильно определить износ и неисправность

Общий признак износа — расхлябанность подвески и посторонние звуки. Однако существует ряд сигналов, относящихся именно к стойкам:

• Непривычно высокие крены в поворотах.
• При проезде неровностей в затяжном повороте автомобиль норовит «соскочить» с траектории.
• Характерные стуки в подвеске, особенно «на отбой», когда шарниры стабилизатора разгружены.
• При торможении или разгоне слышны слабые стуки в подвеске.

Эксплуатация автомобиля с повреждёнными (изношенными) стойками стабилизатора может грозит потерей управляемости и ДТП, особенно на высоких скоростях. К тому же когда стойки постоянно стучат, это отвлекает водителя от управления автомобилем.

Износ шарниров в стойках относится к прогрессирующим неисправностям. Появившийся небольшой люфт, особенно во время движения под нагрузкой, ускоряет развитие дефекта и приводит к неприятным последствиям.

При появлении первых признаков неисправности следует произвести диагностику на сервисе или самостоятельно проверить состояние стоек, чтобы в дальнейшем восстановить их либо снять и заменить.

Почему стучат стойки стабилизатора поперечной устойчивости на BMW E34 (видео)

Как проверить: диагностика в домашних условиях

Внимание! Общее правило диагностики подвески — неисправности ищутся в разгруженном состоянии. Сжатые под весом автомобиля шарниры могут не показать люфт.

Для проведения диагностики может понадобиться помощник.

Необходимые инструменты для проверки работоспособности

• Домкрат. Предназначен только для подъёма и манипуляций с подвеской. Производить работы, когда автомобиль опирается только на домкрат, опасно!
• Стойки-опоры под днище (раму).
• Башмаки под колёса.
• Монтировка или небольшой ломик.
• Желательно иметь стетоскоп автолюбителя. Без движения автомобиля стуки в подвеске выражены не так сильно, иногда их можно определить только с помощью стетоскопа.

Автомобильным стетоскопом можно прослушивать не только неисправности ходовки, но и шумы в двигателе

Как выполняется проверка исправности деталей

1. Произведите осмотр геометрии стоек. Нештатные изгибы — признак неисправности, и ездить на таких не рекомендуется.
2. Внимательно изучите состояние передних шарниров. Порванные пыльники шаровых, трещины в сайлентблоках или резиновых втулках говорят о критическом износе.
3. Находясь под днищем автомобиля (в яме гаража), попросите помощника раскачать кузов руками. Явно выраженные стуки будут заметны, и узнать неисправность труда не составит.
4. Разгрузите подвеску. Для этого приподнимите автомобиль домкратом и установите на опорные стойки. Колёса не должны отрываться от земли. Поднимать стоит обе стороны, иначе упругая балка будет работать на скручивание. Резким движением подёргайте стойки — люфт будет заметен. Воспользуйтесь стетоскопом для точности «диагноза».

Как узнать причину стуков: видеогид о самом простом способе диагностики

Восстановление и ремонт своими руками (с фото)

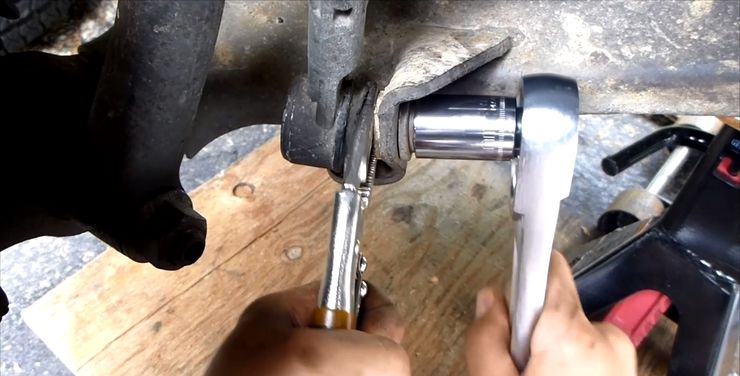

Неисправные стойки следует демонтировать. Эта процедура выполняется стандартным инструментом. Может понадобится съёмник шаровых опор. В зависимости от конструкции стойки её следует заменить или отремонтировать.

Шаровые опоры практически не поддаются восстановлению. Существуют ремонтные смеси, которые впрыскиваются в шарнир и при застывании устраняют люфт. Такой способ сомнителен, эффект будет недолговечным.

Совет! Для профилактики износа шаровых опор стабилизатора следует регулярно проверять пыльники. При появлении трещины или разрыва резинку следует заменить.

При отсутствии необходимых втулок можно подобрать на авторынке подходящие по диаметру и толщине. При этом важно помнить, что резинки рассчитаны на определённую массу автомобиля. То же самое относится и к замене материала. Полиуретан имеет больший срок службы, но он жёстче резины. Можно проиграть в комфорте.
При замене опорных резинок следует тщательно вычистить посадочное место (проушину). Песок и грязь способствуют износу.
Сайлентблоки меняются несколько сложнее, но всё же самостоятельный ремонт возможен. Запрессовка сайлентблоков может производиться и с помощью самодельных устройств

Если существуют готовые ремкомплекты — хорошо. Если нет — подберите подходящие по диаметру. Важно не ошибиться с диаметром отверстия в металлической втулке, иначе стойка будет болтаться на опорной шпильке.
Демонтаж и запрессовку сайлентблока можно выполнить самодельным прессом на основе домкрата.

Для работ понадобится гидравлический домкрат

Важно! Установка отреставрированных стоек имеет особенности. Зафиксируйте (но не затягивайте) крепёжные гайки и опустите автомобиль в штатное положение, после чего производите окончательную затяжку. Более подробно об установке рассказано здесь.

Если стойки стабилизатора не пригодны для ремонта, их стоит заменить на новые. Подробно о замене стоек стабилизатора можно прочитать здесь.

Самостоятельная диагностика и ремонт стоек стабилизатора не представляет сложностей для автолюбителя со стажем. Выполняя обслуживание своего автомобиля, вы не только экономите средства. Знакомство с конструкцией добавляет уверенности при эксплуатации, вы не будете застигнуты врасплох в дальнем путешествии.

Стойки стабилизатора

Улучшение динамических характеристик автомобиля и повышение безопасности и комфорта вождения привели к появлению в конструкции подвески стабилизатора поперечной устойчивости. Он может устанавливаться как на передней, так и на задней оси. Его подвижную фиксацию обеспечивают стойки стабилизатора.

Описание стойки стабилизатора

На большинстве автомобилей стойки стабилизатора представляют собой шток, размеры которого от 4 до 20 см. С двух его сторон располагаются специальные шарниры, обладающие самыми разнообразными конструкциями. Существуют также и бесшарнирные конструкции. На фото ниже представлено как выглядит классическая стойка стабилизатора.

Конструкция стойки стабилизатора не бывает цельной. Шарнир приваривается к штоку. Данное техническое решение обусловлено безопасностью. Место расположения сварного шва называется «шейкой».

Она слегка тоньше остальной части и имеет меньшую механическую прочность. При возникновении перегрузок в «шейке» происходит разлом. Если бы не данное конструктивное решение, то предугадать место облома было невозможно и стойка могла бы пробить днище.

Расположение стойки стабилизатора

Стойки бывают передние и задние в зависимости от того на какой оси присутствует стабилизатор. Они подвижно крепят его к подвеске. Для того, чтобы увидеть стойки следует получить доступ к днищу авто или снять колесо.

Назначение стойки

Стойки нужны для обеспечения ограниченной подвижности соединяемых между собой стабилизатора и поворотного кулака, ступицы, рычага или прочих элементов подвески в зависимости от конструкции. Это позволяет повысить устойчивость машины при движении в повороте, объезде препятствий или торможения.

Стойка стабилизатора, так же как и полиуретановые или резиновые втулки выполняет роль демпфера. Она снижает передаваемое на кузов усилие.

Влияние стоек на автомобиль

Наиболее заметно как влияют передние и задние стойки стабилизатора на машину тогда, когда владелец решается заняться выполнением тюнинга подвески своими руками. Меняются комфорт, управляемость и безопасность автомобиля. Различные варианты, на которые часто падает выбор у автовладельцев, рассмотрены в таблице ниже.

Таблица — Влияние стоек стабилизатора на автомобиль

Большинство автовладельцев считает, что усиленные стойки негативно влияют на автомобиль. Достигнуть показателей управляемости спорткаров с помощью модернизации костяшек невозможно, а комфорт преодоления неровностей снижается, так как ходовая становится жестче. Особо опасны самодельные костяшки, у которых по заверениям владельцев нет износа. Такие вечные стойки перестают выполнять «предохранительную» функцию, из-за возросшей механической прочности и не отвечают требованиям безопасности. Любая чрезмерная нагрузка вызывает существенные повреждения подвески, которые могла предотвратить своей поломкой штатная костяшка.

Принцип работы

Стойки совместно с стабилизатором минимизируют крен, поднимая или опуская кузов, прижимая или вывешивая колесо. Благодаря им правая и левая сторона оси независимой подвески работают с учетом влияния друг на друга. Схема, расположенная ниже, иллюстрирует принцип работы стоек и стабилизатора.

Эксплуатация автомобиля без стоек стабилизатора

Стойка стабилизатора не имеет большого влияния на возможность продолжать эксплуатацию автомобиля. Отзывы автовладельцев, которые имеют опыт вождения машин без костяшек, говорят о следующем:

• вхождение в поворот следует выполнять на меньшей скорости, так как высок риск потерять устойчивость;
• крены становятся значительно больше;
• машина ведет себя нестабильно при преодолении неровностей;
• присутствует избыточная поворачиваемость.

Опрос автовладельцев о том, допустима ли езда без стоек стабилизаторов показал результат, который приведен на диаграмме ниже.

Многие автовладельцы отмечают, что ходовая автомобиля становится мягче после демонтажа стоек. Поэтому они советуют удалять их сразу после покупки машины. Улучшение комфорта без костяшек действительно есть, так как перестает работать стабилизатор поперечной устойчивости. Однако из-за этого на кузов приходится больший момент кручения. Из-за этого в слабых местах могут появиться трещины или другие повреждения.

При городской эксплуатации отсутствие в машине стоек стабилизатора менее заметно. Езда на скоростях 20-60 км/ч по ровной дороге никак не отличается от вождения авто с костяшками. Несмотря на это опытные автовладельцы предостерегают, что вильнув рулем во время объезда ямки присутствует риск кувыркнуться или потерять управляемость.

Если в автомобиле нет стоек, то нагрузка, которая возникает из-за смещения колеса, накладывается на другие элементы подвески. Это значительно снижает их ресурс. Поэтому при отсутствии костяшек следует придерживаться максимально аккуратного стиля вождения, так как нештатная работа ходовой может привести к критическим поломкам при первом же повышении нагрузки.

Торможение машины, в которой сняты передние стойки стабилизатора сопровождается раскачиванием. Это создает риск потери управляемости. Особо заметно ухудшение контроля над авто во время интенсивного торможения с высокой скорости.

Еще одной проблемой, возникающей из-за отсутствия стоек стабилизатора, является сложность замены колеса с помощью домкрата. На некоторых автомобилях без костяшек машину приходится подымать более чем на полметра.

Существуют автомобили, в которых в зависимости от комплектации присутствует или отсутствует стабилизатор поперечной устойчивости. Такие машины наименее чувствительны к снятию стоек. Увеличение крена и прочих недостатков демонтажа костяшек заметно лишь на больших скоростях или в крутых поворотах. Поэтому такие авто можно без опаски эксплуатировать без стоек.

Милые «кости»: как заставить стойки стабилизатора прослужить втрое дольше

Характерное постукивание, валкость в поворотах и неустойчивость автомобиля на затяжной дуге являются верными симптомами критического износа стоек стабилизатора — «костей», как говорят опытные водители. Технически, стойки крепят к кузову авто стабилизатор поперечной устойчивости, от которого напрямую зависят повадки и маневренность машины. Также стойка стабилизатора является своеобразным предохранителем, который в случае «большой беды» берет на себя удар, оберегая другие элементы подвески. Соединение подвижно за счет шарниров. Именно в них и кроется главная проблема.

Чаще всего стойка стабилизатора выглядит как длинный тонкий шток, на обоих концах которого установлены шарниры. Со временем они изнашиваются, истираются и выходят из строя, приводя автовладельца на подъемник. Личный опыт подсказывает, что «родная» — установленная на заводе — стойка служит намного дольше, чем приобретенный в магазине «оригинал». Почему так происходит? Неужели опять виноваты «руки из плеч» отечественного механика?

Оказывается, нет. Многие производители комплектующих хитрят и делают пыльники на шарнирах из тонкой резины, а порой и вовсе открытыми. Смазка в них, естественно, держаться не будет, быстро вытечет, значительно снизив «срок годности» детали. Да и самой смазки в них, будем откровенны, так мало, что даже ее присутствие не очень-то облегчает жизнь «пальца». Он постоянно находится под нагрузками, а отсутствие или недостаток смазывающих веществ ведет к быстрому истиранию. Помножим эту причину на качество российских дорог и получим результат. Вот поэтому стойки и служат считанные месяцы. Впрочем, решить проблему можно и нужно.

И начать стоит уже при покупке: обратите внимание не только на производителя и коробку, но и на качество самой детали. Оценить металл «на зуб» достаточно сложно, а вот качество пыльника — можно. Если он плотный, качественный и, главное, закрытый — берем. Следом стоит прогуляться до отдела автохимии и выбрать водостойкую смазку. Например, для ступичных подшипников подойдет идеально.

Перед установкой требуется «рассухарить» пыльники и заполнить его смазкой: к бабке не ходи, ее там будет очень бедно налито. Дополним из свежих запасов, а потом тщательно натянем пыльник и проверим его крепление. Важно, чтобы грязь не попадала внутрь, поэтому многие опытные водители их даже дорабатывают, оснащая дополнительными сальниками.

Такая забота о детали «с рождения» позволит увеличить срок годности стойки стабилизатора в несколько раз, а собственные испытания сотрудников портала «АвтоВзгляд» показали, что аналогичный прием дал возможность не думать о замене на протяжении 90 000 км. Детали уже превратились в единое целое со стабилизатором, их пришлось срезать болгаркой, но машина продолжала уверенно держать дорогу, а замену подсказал лишь ели заметный стук. Стоило ли оно того? Конечно, стоило!

Стабилизатор поперечной устойчивости

Стабилизатор поперечной устойчивости — устройство, относящееся к подвеске автомобиля, предназначено для уменьшения боковых кренов при поворотах автомобиля (не дает автомобилю опрокинуться). Стабилизатор устанавливается на всех современных автомобилях. Именно стабилизатор поперечной устойчивости отвечает за устойчивость, качество управляемости и маневренность автомобиля. В конце концов, от этой немаловажной детали зависит безопасность движения.

Назначение стабилизатора поперечной устойчивости

Главное предназначение стабилизатора поперечной устойчивости – перераспределение нагрузки между упругими элементами подвески во время движения. Во время поворота автомобиль кренится, что сказывается на траектории движения, именно в этот момент начинает работать стабилизатор поперечной устойчивости.

Как работает стабилизатор поперечной устойчивости

При повороте автомобиля одна стойка поднимается, а вторая опускается, то есть они смещаются в противоположные стороны, средняя часть стабилизатора, которая называется стержень, начинает закручиваться.

Как следствие с той стороне, где автомобиль «кренился» на бок, стабилизатор приподнимает кузов, а с противоположной стороны – опускает кузов. Чем больше величина наклона, тем сильнее сопротивление стабилизатора. Затем автомобиль выравнивается, снижается крен во время поворота и улучшается качество сцепления колес с дорогой.

Если вы хотите разобрать работу стабилизатора поперечной устойчивости более подробно, эта информация вам пригодится.

Для создания сопротивления крена автомобиля применяется торсион, который крепится в ступичном узле колеса.

Торсион работает на скручивание, создает сопротивления крену автомобиля. Крепится торсион в ступичном узле левого колеса, далее проходит в направлении движения до шарнирного узла крепления к кузову, далее в латеральном направлении к противоположному борту автомобиля, где крепится зеркально аналогично первому борту. Отрезки торсиона, проходящие в направлении движения, работают как рычаги при работе подвески в вертикальном направлении. При отсутствии крена оба отрезка поворачиваются на один и тот же угол, торсион не скручивается и проворачивается в узлах крепления к кузову как целое. При крене автомобиля левый и правый отрезки торсиона поворачиваются на различные углы, скручивая торсион и создавая упругий момент, сопротивляющийся крену. На зависимых задних подвесках часто отсутствует, вместо этого продольные рычаги прикрепляются к балке жестким соединением, способным передавать крутящий момент. Таким образом, вся балка в сборе с продольными рычагами выступает торсионом.

На передних подвесках типа Мак Ферсон «рычажные» отрезки торсиона часто применяются как один из 2 нижних рычагов подвески, также передавая продольные (в направлении движения) силы от ступицы на кузов.

Стабилизаторы могут устанавливаться или на обе оси , или только на одну (обычно на переднюю).

Устройство стабилизатора поперечной устойчивости

Стабилизатор поперечной устойчивости состоит из основных элементов:

• Стальная труба (стержень) П-образной формы – средняя часть.
• Две стойки (тяги)
• Крепления (хомутики, резиновые втулки)

Рассмотрим данные элементы подробнее.

Стержень стабилизатора поперечной устойчивости

Стержень стабилизатора представляет собой упругую поперечную распорку. Стержень изготавливается из пружинной стали. Стержень – главный элемент стабилизатора поперечной устойчивости. В большинстве случаев стальной прут имеет сложную форму.

Стойки стабилизатора

Стойки стабилизатора поперечной устойчивости или в просто народе «тяги» – это элементы, соединяющие концы стального стержня с рычагом или стойкой подвески. Стойка выглядит, как шток размером 5-20 см, с шарнирными соединениями по бокам для подвижности соединения. Шарниры защищаются от грязи и пыли пыльниками.

Крепление стабилизатора поперечной устойчивости

Крепление стабилизатора поперечной устойчивости осуществляется с помощью резиновых втулок и хомутов. Стержень стабилизатора крепится к кузову автомобиля в двух местах с помощью хомутов.

Виды стабилизатора поперечной устойчивости

Существует два вида стабилизатора поперечной устойчивости: передний и задний стабилизаторы. В некоторых легковых автомобилях задняя поперечная стальная распорка не устанавливается, а передний стабилизатор устанавливается на всех современных автомобилях.

Активный стабилизатор поперечной устойчивости

Активный стабилизатор поперечной устойчивости дает возможность управлять изменением жесткости под разный тип дорожного покрытия и характер движения. Для более резких поворотов выставляется максимальная жесткость, на грунтовой дороге средняя жесткость, а по бездорожью функция отключается.

Производители элементов стабилизатора поперечной устойчивости

Существуют производители оригинальных стабилизаторов поперечной устойчивости, а также международные производители, специализирующиеся на производстве компонентов стабилизатора поперечной устойчивости, направленных на вторичный рынок, например: Delphi Corporation, Wulf Gaertner Autoparts AG, ZF Friedrichshafen AG, Robert Bosch GmbH.
