Установка камеры заднего вида на лада гранта

LADA — установка камеры заднего вида

Парковочная камера LADA Priora

Установка камеры заднего вида на автомобиль Лада Приора

(фото пример и описание подключения )

Как найти разъём для подключения камеры ?

Для того чтобы подключить камеру заднего вида, нам потребуется произвести демонтаж заводской магнитолы и найти разъём для подключения камеры заднего вида.

Подключаем кабель камеры в найденный разъём ( на фото отмечен стрелкой ), и проверяем соответствие системы цвестности PAL NTSC, чтобы убедиться , что мы правильно подобрали камеру.

Если Вы купили правильный вариант, то изображение на штатном мониторе должно быть ярким и цветным.

Как правильно установить и настроить камеру ?

После того, как мы проверили подключение, проверяем функцию автоматического ключения камеры и настраиваем парковочные линии.

Если монтаж правильный — активация картинки заднего обзора производится автоматически, при условии включени заднего хода ( перевод рычага включения МКП в положение R ).

Далее выполняем установку самой камеры на декоративную накладку крышки багажника, т.к. в данном случае у нас автомобиль LADA PRIORA SE в комплектации «ЛЮКС», то мы используем камеру в хромовой окраске.

Для автомобиля в другой окраске , можно использовать камеру под цвет самого кузова.

Аналогично производится подключение и установка камеры заднего вида (парковочная камера) и на другие модели семейства Лада: Приора, Калина, Ларгус, Гранта и т.д.

В Новосибирске купить и установить какамеру заднего вида на автомобиль LADA можно в нашем техническом центре «AvanCar «.

Для жителей других регионов Сибири и Казахстана существет возможность заказать и купить через наш интернет магазин:

Дополнительно к Вашим услугам : установка сигнализации на автомобиль Лада , качественный автозвук , акустические подиумы , акустические полки , механические блокираторы и противоугонные системы и многое другое.

УСЛУГИ И ТОВАР СЕРТИФИЦИРОВАНЫ !

(сохранение дилерской гарантии)

С уважением, компания AvanCar Electronics Novosibirsk,

На сайте компании AVANCAR всегда можно получить весьма подробную информацию о новинках противоугонных систем StarLine , о различных видах оказываемых нами услуг , найти полезную информацию в виде статей и тестов , обзоров новинок автоэлектроники, систем охраны,комфорта. Где качественная у становка автомобильной сигнализации в Новосибирске . Прочитать отзывы о нас , и о предлагаемых нами продуктах. Купить Старлайн со скидкой. Противоугонная система для автомобиля — установить противоугонную систему в Новосибирске Black Bug

Переходник синий для подключения камеры заднего вида к ММС (5 метров)

  • Производитель: АвтоАзбука
  • 0 отзывов
  • Описание
  • Характеристики
  • Видео
  • Отзывы <0 ? ‘(‘ + product.reviewsCount +’)’ : »>>

Уважаемые покупатели, во избежание ошибок при отправке переходника mini ISO 8 pin синего цвета с видеокабелем и тюльпаном на штатные ММС, в строке «Комментарий» указывайте для подключения усилителя или сабвуфера, видео камеры заднего вида или CAN -шины, модель вашего автомобиля, год выпуска.

ОТЛИЧИЕ Мультимедийной системы с навигацией ММС ВАЗ 2190-30 DATSUN штатной сенсорной от Мультимедийной системы с навигацией ММС ВАЗ 2190-50 штатной сенсорной ПОСАДОЧНЫМИ местами крепления и при включении отображение на дисплеи ММС 2190-30 DATSUN , у ММС 2190-50 GRANTA

Штатные мультимедийные системы ММС 2190 Лада Веста/ Lada Vesta , Лада Гранта /Lada G ranta, Лада Датсун / DATSUN ON — DO , MI — DO , ММС 2192 Калина 2/ K alina 2, Приора 2/ P riora 2, поколения постепенно дополняются новыми возможностями, которые давно уже облюбовали иномарки, например, сенсорный экран, навигация, воспроизведение видео файлов и т.д.

Трудно представить современный автомобиль без камеры заднего вида. АвтоВАЗ это понимает, поэтому оснащает «люкс» комплектации Лада Веста, таким аксессуаром.

Камера заднего вида существенно облегчает парковку в городе, но на сегодняшний день, даже в новых моделях Лада Гранта, Датсун, Калина 2, Приора 2 и Лада Веста Волжский автомобильный завод не добавил данный девайс в машины.

Комплектации «Люкс» автомобилей Лада Гранта, Датсун, Калина 2, Приора 2 и Лада Веста имеют аналогичные мультимедийные системы (ММС), поэтому процесс подключения и настройки камеры идентичен. В ходе установки камеры, могут быть отличия в зависимости от типа кузова (хэтчбек, универсал, седан, лифтбек), но они незначительные.

Разработчики ММС изначально предусмотрели, чтобы они работали на воспроизведение видео с камеры.

Очень важно, чтобы ММС переключалась на режим воспроизведения видео с камеры при включении задней передачи.

Камеру заднего вида устанавливаете, там где сами решите, а подключить ее можно к фонарю заднего хода.

Если у Вас комплектация ЛЮКС, то просто включаете зажигание, втыкаете заднюю скорость и… ММС должна переключиться в режим приема видео с камеры (экран моргнет и станет серым, все он готов). Если комплектация НОРМА и ММС вы покупали отдельно, то необходимо к разъему А1 подвести +12В с заднего хода (прямо с фонаря заднего хода -зеленый провод на фонаре это «+», а «-» черный, не сложно найти у фонаря.

Видеокабель от камеры в багажник можно провести через отверстие в районе освещения номерного знака, а дальше через вентиляцию в нижней части багажника, под фонарем.

Разъем «тюльпан» подключен через видеокабель к переходнику mini ISO 8 pin синего цвета:

— Масса (внешняя часть) переходника к контакту 16.

— Плюс (центральная часть) переходника к контакту 19.

После прокладки 5 метрового видеокабеля от консоли автомобиля до багажника, закрепив его хомутиками, переходник mini ISO 8 pin синего цвета в тыкаете в ММС, а тюльпан в установленную камеру заднего вида.

Файл лучше сохранить в памяти ММС или на флешке. При отсоединения клемм АКБ, приложение придется снова устанавливать.

Другие артикулы товара и его аналогов в каталогах: miniISO6 pinS .

Лада Веста/ Lada Vesta , Лада Гранта /Lada G ranta, Лада Датсун / DATSUN ON — DO , MI — DO , Калина 2/ K alina 2, Приора 2/ P riora 2.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно подключить п ереходник mini ISO 8 pin синего цвета с тюльпаном на ММС 2190, 2192 для воспроизведения видео на дисплей ММС с камеры заднего вида автомобилей семейства Лада Гранта, DATSUN, ММС 2192 Калина 2, Приора 2.

С интернет — Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

SWAT VDC-118

COM_VIRTUEMART_QUICK_OVERVIEW

  • Описание
  • Как выбрать камеру заднего вида
  • Доставка

Камера заднего вида SWAT VDC-118 для LADA Vesta, Xray, Granta, Kalina

Камера заднего вида для автомобилей LADA Vesta, Xray, Granta, Kalina. Предназначена для езды задним ходом, позволяет вывести на дисплей головного устройства (либо специального зеркала со встроенным дисплеем) изображение того, что находится в скрытой области позади вашего автомобиля.

Сенсор1/3″ color CMOS
Разрешение480 ТВ линий
Количество пикселей648*488
Физический размер матрицы3,63мм Х 2,73мм
СистемаPAL/NTSC
Угол обзора170 градусов
Минимальное освещение0.2 LUX
ВодонепроницаемостьIP67
Видео выход1Vp-p,75Ohm, RCA male
Сигнал/шум>48dB
Рабочее напряжение12V DC
Температура хранения-40°C+80°C
Рабочая температура-30°C+70°C
Парковочные линииесть (отключаемые)

Рекомендации от Кузница автозвука по выбору автомобильной камеры заднего вида

Производители современных автомобилей стараются уже с завода укомплектовать автомобиль камерой заднего вида, но зачастую данная опция стоит не малых денег, поэтому не всегда целесообразно заказывать её установку у дилера. Сегодня в продаже имеется огромное количество камер, которые устанавливаются в штатное место, как правило, это плафон освещения номерного знака, Вам не придется придумывать, как и куда установить камеру.

При выборе камеры заднего вида обратите внимание на то, чтобы в технических характеристиках была информация о разрешение камеры, какой угол обзора, устойчивость к погодным колебаниям, какое рабочее напряжение у камеры, как правило, полноценно данные характеристики указывают только те производители, которые дают на свое оборудование гарантию.

Наша компания продает и устанавливает камеры заднего вида Incar с 2006 года, за это время данные камеры зарекомендовали себя только с положительной стороны, оптимальное соотношение цены и качества! SWAT VDC-118 разработана с учетом всех особенностей автомобиля, что обеспечивает легкий монтаж и беспроблемное ежедневное использование.

В нашем магазине широкий ассортимент камер заднего вида, а что самое главное менеджер магазина может подключить камеру заднего вида SWAT VDC-118 к экрану и продемонстрировать её работоспособность.

Доставка по Москве и Московской области

Доставка заказа стоимостью свыше 10 000 ₽ в пределах МКАД — БЕСПЛАТНО.
Доставка заказа стоимостью менее 10 000 ₽ — 350 ₽ (в пределах МКАД).
Доставка за пределы МКАД согласовывается с менеджером по телефону.

Доставка по Москве и Московской области производится собственной курьерской службой. Сотрудник курьерской службы свяжется с Вами по телефону, указанному при оформлении заказа, чтобы согласовать дату и время доставки.

Камера заднего вида на Лада Гранта

Камера заднего вида на Лада Гранта штатно не устанавливается, но производитель сделал процедуру установки этой опции максимально удобной, простой и дешевой.

Существует мнение, что камера заднего вида необходима исключительно новичкам, которые еще не умеют нормально парковаться задним ходом. На самом деле даже опытные водители допускают столкновения при движении задним ходом, просто потому, что сзади есть зоны, не видные ни через одно зеркало автомобиля.

Сегодня поставить камеру заднего вида достаточно просто, а цена на оборудование и сам монтаж вас приятно удивят. Тем более, что на работах можно сэкономить, установив камеру самостоятельно.

Теория

На автомобилях Лада используются одинаковые штатные мультимедийные системы. Если в вашем автомобиле Гранта, Приора или Калина есть такая ММС, то вам в любом случае подойдет инструкция, расположенная ниже.

Если у вас нет штатной ММС или вместо нее стоит любая другая, но с цветным дисплеем, то отличаться инструкция будет только в схеме подключения информационного кабеля к ней. Кстати, в видео как раз разбирается момент с нестандартной ММС.

Установка камеры заднего вида

В первую очередь собираем все необходимые комплектующие:

  • Камера заднего вида (Китайские магазины предлагают широкий ассортимент, стоимостью от 500 рублей и выше);
  • Разъем mini ISO (с синей колодкой и тюльпаном);
  • Несколько метров провода.

Далее необходимо выбрать место установки камеру. Многое будет зависеть от того, какое крепление будет у самой камеры, но на Гранте чаще всего камера устанавливается в бампере (сверху от номерного знака), если это седан старого образца или в «саблю» (также над номерным знаком), если это лифтбек, универсал, хэтчбек или седан 2018 года. Во все случаях схема крепления идентична.

Рассмотрим установку камеры в накладку над номерным знаком (саблю), так как в этом случае камера находится достаточно высоко, она меньше пачкается, дает лучший обзор, а процесс монтажа максимально прост, ведь не надо снимать задний бампер.

1) Снимаем обшивку багажника;

2) Снимаем «саблю», она держится на 6 винтах М8;


3) Отмечаем наиболее удачное место для камеры и просверливаем отверстие;

4) Устанавливаем камеру на место и фиксируем контровочной гайкой;


5) Кабель от камеры до ММС прокладываем сначала через штатную гофру двери багажника (лишний провод туда помещается с большим трудом), а затем ведем по салону.

Тут возможны варианты, так как кабель можно провести по полу или над дверьми. В первом случае его можно провести мимо панели приборов, во втором случае через правую переднюю стойку.
В итоге провода должны доходить до тыльной стороны мультимедийной системы. Но перед подключением, вам надо будет демонтировать облицовку, а затем и саму ММС, чтобы максимально облегчить подключение кабеля.

Подключение камеры заднего вида

Для автомобилей Гранта, Калина и Приора схема подключения камеры заднего вида такая:

Пояснение. В багажнике:

  • Черный провод к массе;
  • Красный провод подсоединяем к +12В фонаря заднего хода зеленого цвета.

К магнитоле у нас подключается разъем miniISO, но на него необходимо предварительно вывести наш «тюльпан»:

  • Масса (внешний контакт тюльпана) разъема к контакту 16;
  • Плюс (внутренний контакт) разъема к контакту 19.

Если у вас автомобиль был куплен со штатной ММС, то никаких дополнительных действий на этом этапе не потребуется. А вот тем, кто самостоятельно доукмоплектовывал свой автомобиль мультимедийной системой (ее нет в комплектациях «Стандарт» и «Норма»), необходимо дополнительно подвести +12В с заднего хода к контакту №1 разъема А1 магнитолы.

Настройка ММС Лада под камеру заднего вида

Штатной ММС дополнительная прошивка под камеру заднего хода не требуется. Достаточно активировать эту функцию с помощью специальной программы CAM on/off.

1) Записываем программу на флешку с помощью компьютера и подсоединяем ее к ММС;
2) На экране магнитолы удерживаем кнопку «Настройки», после чего нажимаем «Выход» и «Рабочий стол». После этого вы попадаете на рабочий стол операционной системы WinCE;
3) Заходим в папку «Мое устройство», далее «USB disk» и переходим в папку с программой;
4) Запускаем файл программы CamOnOff, разрешаем использовать камеру, нажав на соответствующую кнопку;
5) Закрываем программу и рабочий стол;

Более подробно о процесс в видео:

6) Включаем заднюю передачу и проверяем работу камеры заднего вида.

Видео

Еще один вариант установки камеры заднего вида в бампер Лада Гранта, с прокладкой проводов по полу и через панель приборов:

Статья оказалась полезной и интересной для вас? Обязательно поделитесь ее в социальных сетях и вступайте в наши группы, чтобы получать еще больше информации первыми.

Другие полезные статьи по Гранте уже есть на нашем сайте в специальном разделе.

В статье использованы фото бортжурнала «Лада Гранта Лифтбек Белое Облако».

Установка камеры заднего вида на Ладу Гранту Люкс лифтбек или седан своими руками

  1. Выбор устройства
  2. Куда и как установить
  3. Как подключить
  4. Настройка

Установка камеры заднего вида на Лада Гранта осуществляется самостоятельно или с помощью специалиста. Видеоустройства не входят в штатную комплектацию, поэтому их придется приобретать отдельно. При выборе камеры заднего вида на Гранту Лифтбек нужно учитывать не только стоимость, но и технические характеристики аппаратуры.

Выбор устройства

При выборе камеры вида на Лада Лифтбек нужно учитывать следующие характеристики:

  • Конструктивное исполнение. Камера может устанавливаться на заднем бампере или встраиваться в личинку замка багажника. В редких случаях устройство размещают за задним стеклом. Такой способ установки может повлиять на качество обзора.
  • Способ подключения к устройству, принимающему информацию. Камера заднего вида может выводить изображение на монитор, расположенный на приборной панели или встроенный в зеркало.
  • Способ передачи сигнала. Может осуществляться по кабелю, протягиваемому через салон автомобиля или с помощью радиоволн. Последний способ не требует снятия обшивки, однако качество сигнала может снижаться.
  • Параметры оптической системы. Угол обзора должен составлять 120…170°. При больших значениях изображение может искажаться.
  • Тип матрицы. CCD-устройства обеспечивают лучшую видимость в ночное время, однако они медленнее считывают информацию. CMOS-матрицы отличаются высоким быстродействием, однако они не могут функционировать в полной темноте.
  • Система цветности. Все камеры передают цветное изображение. На выходе оно преобразуется в показатель цветности PAL или NTSC. Рекомендуется выбирать камеры, поддерживающие оба стандарта.
  • Возможность зеркального отображения. Этот параметр обеспечивает правильное восприятие изображения. Функция в большинстве устройств отключается.
  • Пыле- и влагозащищенность. Существует 3 степени защиты, в зависимости от которых устройство может выдерживать кратковременное или длительное погружение в воду.
  • Светочувствительность. Этот параметр отражает способность работать в темноте, измеряется он в люксах.
  • Наличие парковочных линий. Хорошая камера должна накладывать прямоугольную сетку поверх изображения. Это помогает лучше ориентироваться при подаче заднего хода.

Куда и как установить

Порядок установки видеосистемы включает следующие этапы:

  • Выбор места фиксации монитора. Если владелец не желает выводить информацию на магнитолу, используют складкой монитор, устанавливаемый в произвольной области. Головной блок крепится в багажнике.
  • Подготовка инструментов. Для установки камеры потребуются отвертки с разными насадками, колодки с кабелями и стандартные переходники.
  • Демонтажные работы. Перед началом установки камеры на Лада седан снимают пороги с дверей левой стороны, складывают задние сиденья и удаляют обшивку багажника.
  • Прокладка проводов. Кабели от центральной части консоли к багажнику протягивают через штатное место магнитолы, нижнюю часть торпеды, пороги и стойки задней двери.
  • Фиксация парктроника. Установить камеру можно на спойлере, делается это путем высверливания отверстия. Видеодатчик возможно поставить и на номерную рамку.

Как подключить

После того как камера будет установлена на Лада Лифтбек, нужно выполнить подключение. Делается это так:

  • черный кабель в багажнике подводят к массе;
  • красный провод подключают к фонарю заднего хода;
  • стандартный разъем ISO подключают к магнитоле (на коннектор предварительно выводят «тюльпан»);
  • внешний контакт разъема подсоединяют к контакту 16, внутренний — к клемме 19.

Если автомобиль имеет встроенную мультимедийную систему, никаких вспомогательных работ на этапе подключения выполнять не нужно. Если ММС не входит в комплектацию, нужно дополнительно подсоединить провод с заднего хода к первому контакту разъема автомагнитолы.

Настройка

Штатная мультимедийная система не нуждается в прошивке. Достаточно запустить функцию заднего видеообзора с помощью специальной программы. Если владелец авто устанавливал камеру вида своими руками, придется выполнить следующие действия:

  1. Программу CAM on/off скачивают на флешку посредством подключения к компьютеру. Накопитель вставляют в USB-разъем магнитолы.
  2. На экране автомагнитолы нажимают кнопку «Настройки», после чего выходят на рабочий стол. Это обеспечивает пользователю доступ к работе с операционной системой WinCE.
  3. Зайдя в папку «Мои устройства», находят пункт «USB-накопитель». Нажатием кнопки выбора переходят к папке с программой.
  4. Запускают установочный файл, разрешая использование камеры. Меню настроек закрывают.
  5. Включают задний ход и проверяют правильность установки видеосистемы. С помощью соответствующих регуляторов настраивают требуемые параметры.

Если машина находится на гарантийном обслуживании, установку видеосистемы следует доверить специалистам.

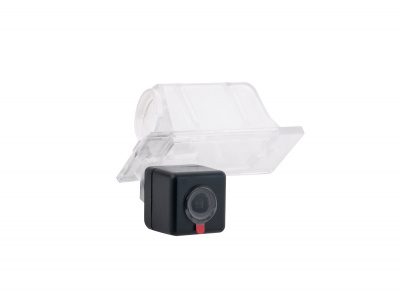

Камера заднего вида для Lada Granta (2011 +) Седан / Лифтбек с динамической разметкой

  • С поворотными линиями, устанавливается на Lada Granta (2011 +) Седан / Лифтбек
  • Разрешение: HD 1280х720 (1000 TV линий)
  • Матрица: CCD с 0.01 LUX
  • Угол обзора: 170°

  • Описание
  • Характеристики
  • Отзывы

Условия доставки:

  • Доставка по Москве: 350 руб. (в день заказа или на следующий)
  • Доставка по России: 350 руб. (от 3-х дней) Расчет сроков при заказе)
  • Доставка за МКАД (возможно в день заказа: расчет при оформлении заказа)

Камера заднего вида для Lada Granta (с 2011+ г.) Седан / Лифтбек с динамической разметкой

Онлайн магазин CarBaza, рекомендует камеру заднего вида с динамической разметкой, в качестве идеального решения, для парковки Вашего автомобиля. Уникальность этого девайса определяет HD видео сенсор и функция поворотных (двигающихся) парковочных линий, которые определяют и показывают траекторию движения автомобиля, упрощая процесс парковки. Камера проста в установке и незаметна, предназначена для штатной установки на Lada Granta , поэтому не затрагивает конструкцию машины и сохраняет гарантию. Высокое разрешение в 1000 ТВ-линий и широкий 170 градусный угол обзора, дают полную информацию всего происходящего сзади, при этом класс пыле- и влагозащиты IP68 позволяет не беспокоиться за сохранность камеры после интенсивных моек авто или жестких погодных условий. Совместима с любыми зеркалами, мониторами и магнитолами.

Поворотные линии разметки изгибаются в зависимости от траектории движения автомобиля

Преимущества камеры для Lada Granta (2011 +) Седан / Лифтбек с динамической разметкой

  • Парковочная разметка с поворотными линиями (ассистент при парковке)
  • Штатный способ крепления камеры — (не требует доработок)
  • Настроенный угол наклона камеры (камера изготовлена с учетом конструктивной особенности модели авто
  • Четкая передача цветной картинки в темное время суток
  • Линии парковки (отключаемые)
  • Совместимость с любым мониторами, зеркалами, штатными (неоригинальными) магнитолами
  • Линза изготовлена из закаленного стекла (защищена от царапин)

Характеристики камеры:

  • Матрица: CCD
  • Разрешение: 1000 TV линий
  • Физическое разрешение матрицы: HD 1280х720 пикселей
  • Минимальная освещенность: 0.01 LUX
  • Видимый угол: 170°
  • Угол наклона камеры: фиксированный (настроенный)
  • Парковочные линии (разметка): есть с возможностью отключения
  • Материал линзы: закаленное стекло
  • Изображение: Цветное
  • Система цветности: PAL / NTSC (на выбор)
  • Изображение с камеры: зеркальное
  • Класс пыле- и влагозащиты: IP68
  • Рабочая температура: — 40ºС

+ 70ºС
Рабочее напряжение: 9

15 V DC

  • Потребляемая мощность: 40-80 мА (менее 1 Вт)
  • Вес комплекта с проводами:

    280 гр.

  • Гарантия: 3 года (со дня продажи)
  • Как это работает:

    Изображение с видеокамеры выводится на экран сразу после переключения передачи в режим задней скорости. Питание на видеокамеру подается от лампочки заднего хода или же от самой магнитолы, которая в этот момент получает сигнал о включении задней передачи от головного компьютера автомобиля.

    Комплектация:

    • Цветная видео камера заднего вида на Lada Granta (2011 +) Седан / Лифтбек
    • Соединительные провода
    • Инструкция по подключению (со схемой подключения)
    • Гарантийный талон

    * — Акция > действует только при полной предоплате заказа, доставка осуществляется Почтой РФ

    + 70ºС
    Рабочее напряжение 9

    15 V DC

  • Выходы CVBS тюльпан,уровень 1.0Vp-p.75 Oм
  • Парковочная разметка Есть (динамическая)
  • Установка камеры заднего вида на Ладу Приора

    Вступление

    Спешка в вопросе выбора камеры или желание сэкономить довольно часто может вылиться в чувство откровенной неудовлетворенности от покупки. Нередко можно услышать жалобы от автомобилистов, что их камера заднего вида на Приору седан имеет недостаточный обзор, ничего нельзя разобрать из-за плохого разрешения или они и вовсе не чувствуют автомобиль, поскольку камере не хватает датчиков парковки и вместо того, чтобы пользоваться новомодной приблудой они по старинке продолжают парковаться при помощи боковых зеркал. Потому очень важно, покупая камеру, понимать, что именно вам необходимо.

    Выбираем камеру заднего вида на Приору седан

    Определенным образом жизнь автовладельцу может облегчить заводская комплектация его железного коня. Все дело в том, что Лада Приора люкс уже предусматривает наличие датчиков парковки и мультимедиа устройства с жидкокристаллическим экраном для отображения видео. В иной ситуации их придется докупать отдельно: монитор в обязательном порядке, а датчики уже по желанию.

    Камера заднего вида бывает:

    • универсальная, предполагающая установку на целый ряд автомобилей различной марки и типа кузова (седан, лифтбек, хетчбек, универсал и пр.);
    • ориентированная под конкретную модель авто, где четко указано, куда устанавливается данное устройство.

    Камера заднего вида на Приору седан может быть как с черно-белой картинкой, так и цветная. Пусть ч/б вариант и может кому-то показаться устаревшим, но здесь можно увидеть несколько явных преимуществ. Это более низкая цена и повышенная контрастность картинки в сумрачную или мрачную погоду на дороге.

    Камера Заднего вида Лада Приора

    Одна камера от другой также отличается разрешением выводимой на экран картинки. Разрешение указывается не в пикселях в длину и ширину, а в параметре ТВЛ, стандарт видеовещания, определяющий количество горизонтальных линий, из которых строится картинка. Для автомобильной видеокамеры величины в 400-420 ТВЛ более чем достаточно.

    Как устанавливается камера заднего вида на Лада Приора седан. Общие советы.

    Если с вопросом выбора изделия вы определились, самое время узнать, какие сложности может вызвать его установка и прочие советы по монтажу. Продвинутые предложения выделяются тем, что могут передавать информацию по беспроводной сети Bluetooth, например. Имея более высокую цену, они избавляют водителя от бремени прокладки проводки через задний багажник и салон автомобиля. Несомненно, это удобно, но с большой вероятностью купленная вами камера окажется проводная.

    Даже если в вашей Лада Приора предусмотрен датчик парковки, брезговать покупкой видеоприблуды с аналогичным функционалом не стоит. В последнем случае информация от датчиков будет выводиться непосредственно на монитор, а это уже дополнительное удобство для водителя. В прочем, выбор всегда за вами и не в последнюю очередь оказывается продиктованным бюджетом покупки. Мы же для наглядности рассмотрим, что под собой предполагает установка на Лада Приора седан целого парковочного модуля с камерой, где собственные датчики предусмотрены.

    В нашем конкретном примере Лада Приора будет оснащена паковочным модулем Spark 4-V, камера покупается отдельно. Его особенности:

    • наличие датчиков парковки;
    • экстремально высокий интервал рабочих температур: от -30 до +70 по Цельсию;
    • наличие бипера;
    • высокий уровень реакции системы — 0,25 сек;
    • высокая точность определения расстояния (погрешность не более 10% на максимальной дистанции определения в 2,5 м);
    • гибкие опциональные настройки.

    Схема подключения камеры заднего вида

    Установка камеры заднего вида на Приору седан. Краткое практическое пособие.

    Установка будет проходить в несколько этапов. В нашем конкретном случает также необходимо будет учесть наличие модуля управления Spark 4-V и датчиков парковки под него, тем самым предлагаемая ниже инструкция должна оказаться самой полной и емкой в обозреваемом вопросе:

    1. 1. Необходимо определиться с местом установки в зависимости от конструктивных особенностей камеры и рекомендаций по ее монтажу. Очень часто камера крепится в днище под бампером, на “сабле” (выступ над номерным знаком на Лада Приора седан) или непосредственно врезается в бампер.
    2. 2. Снимается задний бампер Приоры. В обозначенных инструкцией по монтажу местах сверлятся отверстия под левый и правый датчик парковки и для камеры заднего вида (ее также можно установить и под бампером). При установке датчиков не забываем про маркер “UP” на их корпусе и рекомендуемый угол наклона.
    3. 3. Для прокладки электропроводки в левой части заднего фартука автомобиля под бамперов предусмотрено специальное отверстие, закрытое резиновой заглушкой.
    4. 4. Модуль управления, которым оснащена ваша камера заднего вида, можете закрепить в удобном вам месте в багажнике авто. Проводку прокладываете под обшивкой по потолку через резиновый уплотнитель подкладки, через стойки лобового, заднего стекла и через торпедо.
    5. 5. Схема электрических соединений выполняется согласно прилагаемой к камере инструкции. Обычно камера инициализируется вместе с фонарями заднего хода, потому питание модуля и камеры выполняется от них.
    6. 6. Стандартное мультимедиа устройство Лада Приора седан потребует также наличие дополнительной программы CAM ON OFF, устанавливаемой через USB

    голоса
    Рейтинг статьи
    Читать еще:  Проверяем уровень масла в вариаторе Nissan
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
