Регулятор напряжения ваз 2107 где находится

Регулятор напряжения РН-14 для ВАЗ-2107

Современные автомобильные генераторы имеют встроенный регулятор напряжения (РН).
У встроенного РН есть недостатки (на мой взгляд).
1. Фиксированное (нерегулируемое) выходное напряжение генератора.
2. Большой разброс по величине выходного напряжения генератора (14,1В+/- 0,5В 13.6В-14.6В).
3. Отсутствует световая индикация о выходе напряжения бортсети за установленные пределы (13,5B – 14,5B)
Регулятор напряжения РН-14 ЛАДА-2107 отличается от существующих конструкций.

1. Возможность оперативно изменять напряжение бортсети в зависимости от условий эксплуатации (13.6-14.2)В. Пример: “зима”-“лето”, дальняя поездка – езда по городу.
2. Аварийное отключение генератора при напряжении бортсети больше или равно 15v.
3. Световая индикация аварийного отключения генератора.
4. Индикация понижения напряжения бортсети (например — проскальзывание ремня генератора).
При включении зажигания на блок подается напряжение от аккумулятора. Так как напряжение аккумулятора меньше установленного значения (например 14В), на выходе компаратора DА1.1 (2выв.) будет низкий уровень. Транзистор VТ1 открыт до насыщения. По обмотке возбуждения генератора протекает ток через последовательно включенный резистор R30. При работающем двигателе генератор вырабатывает напряжение. Как только напряжение генератора превысит установленное значение (например 14В), компаратор DА1.1 переключится. На его выходе (2выв.) появится высокий уровень. Транзистор VТ1 закроется. Ток в обмотке возбуждения прекратится. Напряжение генератора уменьшится. Во время работы транзистор VТ1 открывается и закрывается с некоторой частотой. Этим самым поддерживается установленное значение напряжения генератора. При нормальной работе регулятора напряжения светодиоды HL1,HL2 светятся ровным светом или слегка мерцают. HL1 красный светится — VТ1 OFF. HL2 зелёный светится- VТ1 ON.
Компаратор переключается при разности напряжения на входах (4,5 выв.) в несколько десятков mB. За счёт этого достигается высокая точность поддержания напряжения бортсети.
Измерительная цепь (резистор R1) подключена к плюсовой клемме аккумулятора. Это сделано для того, чтобы вкл/откл мощных потребителей тока не приводило к изменению напряжения подводимого к аккумулятору. Ток в измерительной цепи меньше 1mA. Постоянное подключение измерительной цепи к аккумулятору не имеет отрицательных последствий в работе.
Схема аварийного отключения генератора собрана на компараторе DA1.4 При нормальном напряжении бортсети (13,6 – 14,2)В на выходе DA1.4 (выв. 1) –низкий уровень. Транзистор VT2 заперт, реле Р1 отключено. Если по какой-то причине напряжение б/сети станет 15В или больше, на выходе DA1.4 (выв. 1) появится высокий уровень. Транзистор VT2 откроется, реле Р1 включится. Своим контактом Р1.1 отключает обмотку возбуждения генератора и подключает схему индикации аварийного режима. На щитке приборов с небольшой частотой начнёт “мигать” лампа “КОНТРОЛЬ ЗАРЯДА АКК”. Отключение генератора во время движения автомобиля никак не скажется на безопасности вождения. Если при отключении зажигания и повторном запуске двигателя снова произойдёт срабатывание схемы аварийного отключения генератора, необходимо найти и устранить причину отказа.
Индикация выхода напряжения б/сети за установленные пределы (13,5 – 14,5)B собрана на компараторах DA1.2, DA1.3. Когда напряжение б/сети находится в установленном пределе (13,5 – 14,5)В на выходах компараторов DA1.2, DA1.3 (выв. 13, 14) низкий уровень. Транзистор VT3 заперт. Сигнальная лампа EL1 “Контроль заряда АКБ” выключена. При выходе напряжения б/сети за указанные пределы на одном из выходов DA1.2, DA1.3 появится высокий уровень, что приведёт к открытию транзистора VT3 и включению сигнальной лампы EL1. Лампа загорается на работающем двигателе на ХХ при включённых мощных потребителях. Увеличение оборотов двигателя приводит к восстановлению нормального напряжения б/сети и погасанию лампы. При проскальзывании ремня генератора включение мощных потребителей приводит к понижению напряжения б/сети и включению лампы EL1. Это сигнал к проверке натяжения ремня генератора
Подключение щёточного узла к блоку РН-14Д производится двумя проводами сечением 1,5мм2. Один провод, например красный, посредством плоского разъёма “папа” подключается к “хвостику” 61. Второй провод, например чёрный, плоский разъём “мама” к выводу “папа” на щёточном узле. Это верхний по схеме вывод обмотки возбуждения. Второй вывод обмотки возбуждения подключен к “земляному” лепестку щёточного узла. На щёточном узле необходимо откусить два вывода к штатному РН. Это минусовой и выходной. Плюсовой 61 вывод не трогать!
Если все детали соответствуют принципиальной схеме и монтаж произведён правильно и аккуратно, то блок начинает работать сразу после подачи питающих напряжений. Перед установкой блока на автомобиль на рабочем столе с помощью регулируемого блока питания необходимо установить пороги срабатывания схемы защиты (15В) и вкл./откл. лампы EL1.
Схема собрана на печатной плате (65Х90)мм. Корпус — от коммутатора (блок эл. Зажигания) авт. “ГАЗЕЛЬ”, “ВОЛГА”. 94,3734, 131.373
Эта схема регулятора напряжения генератора (без схемы авар. откл. Генератора) установлена и безотказно работает на мотоцикле ИЖ-Ю5 в течение 15 лет.

Все необходимые для сборки схемы и фото представлены ниже:

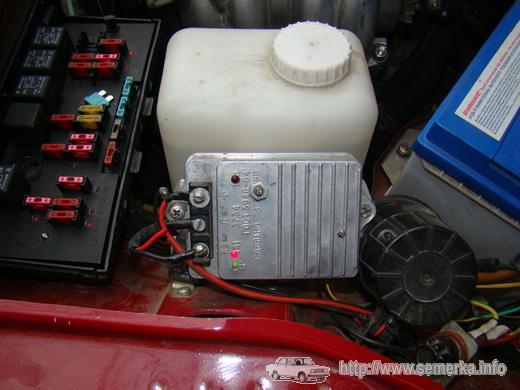

Вид готового изделия:

Ремонт реле регулятора напряжения на Ваз 2107

Обычно о том, что в автомобиле ВАЗ 2107 есть регулятор напряжения вспоминают тогда, когда возникает проблема с зарядкой аккумулятора. Если быть совсем точным в определениях, то реле напряжения приходит на ум сразу, как только оказывается, что, несмотря на наличие зарядки, аккумулятор практически полностью разряжен. Рассмотрим подробнее, для чего же нужен регулятор напряжения в автомобиле ВАЗ 2107.

Не вдаваясь в тонкости электроники, регулятор напряжения предназначен для регулировки напряжения на выходе генератора в зависимости от режима работы двигателя. Вполне естественно, что при изменении оборотов изменяется и уровень напряжения. А если оно падает до 12 вольт и ниже, аккумулятор перестает заряжаться.

Следовательно, при появлении подозрений на наличие неисправности в системе зарядки ВАЗ 2107, необходимо в первую очередь проверить напряжение на клеммах аккумулятора. Это можно сделать при помощи обычного вольтметра или мультиметра (тестера). В нормальном режиме напряжение должно составлять примерно 13-14 вольт. Если же оно падает ниже 13, следует обратить внимание на реле, возможно потребуется его замена.

В зависимости от типа используемого в автомобиле генератора, регулятор бывает внутренний трехуровневый и наружный. Внутренний является встроенным в генератор и обычно используется в автомобилях ВАЗ 2105 и 2107, наружный же применяется в более ранних моделях классики и находится в подкапотном пространстве на левой арке.

Исходя из типа регулятора, его замена имеет свои особенности. Замена наружного регулятора не составляет никаких проблем. При помощи ключа на 8 откручивают две гайки крепления и отсоединяют провода от клемм 15 и 67. Новое реле устанавливают в обратной последовательности. Проверив правильность подключения проводов к клеммам регулятора, и наличие надежного контакта его корпуса на массу, можно заводить двигатель и повторно мерять напряжение, чтобы убедиться в устранении неисправности.

Внутренний трехуровневый менять несколько сложнее из-за ограниченности доступа к генератору. Но, несмотря на это, задача вполне выполнима даже без его снятия. Замена регулятора, как и в случае с наружным, сводится к отсоединению проводов и выкручивании, при помощи крестообразной отвертки, двух винтов крепления. После этого реле вынимается из корпуса генератора. Установка нового регулятора происходит в обратной последовательности. После сборки проверяется уровень напряжения.

Следует отметить, что не всегда замена регулятора происходите по причине выхода его со строя. В последнее время все чаще автолюбители прибегают к замене генератора вместе с реле со старого образца на новый. Такого рода тюнинг становится возможным благодаря полной взаимозаменяемости обеих моделей. Причиной, побуждающей владельцев автомобилей на такой шаг, является высокая эффективность, которой отличается трехуровневый регулятор от стандартного.

Читать еще:  Ремонт задней балки пежо 405

Реле нового образца обеспечивают требуемый уровень напряжения в автоматическом режиме. Плюс к этому, оно имеет более широкий, по сравнению со штатным, диапазон регулировки, благодаря чему аккумулятор получает оптимальный заряд. При таких условиях срок службы аккумуляторной батареи значительно увеличивается. На принципиальной схеме электрических цепей ВАЗ 2107, приведенной ниже, реле обозначено цифрой 7.

Про реле зарядки ВАЗ 2107

О том, что такое реле зарядки ВАЗ 2107, знает не каждый водитель, кроме того, об этом устройстве вспоминают крайне редко. Реле зарядки – это регулятор напряжения или «шоколадка», которые располагаются в генераторе. Уделяют внимание данной детали владельцы «семерки» только после того, как начинаются проблемы с отсутствием зарядки аккумулятора. Чтобы в один момент не пришлось заводить автомобиль «с толкача», что негативно влияет на двигатель, необходимо периодически контролировать работу реле зарядки.

Назначение реле регулятора ВАЗ 2107 инжектор и карбюратор

Основным предназначением реле регулятора напряжения на ВАЗ 2107, да и любом другом автомобиле, является поддержание стабильного и достаточного зарядного тока для бортовой сети и аккумулятора авто, а также с целью выравнивания скачков напряжения в идущих о генератора. Перепады генерируемого напряжения возникали бы, так как генератор вращается с различной частотой. Когда питание снижается ниже 12В, то аккумулятор перестает заряжаться, и вся ботовая сеть функционирует уже не на 100%. Если напряжение превышает 16 Вольт, то это может привести к закипанию аккумулятора, а также выходу из строя бортовых приборов.

На автомобилях ВАЗ раннего производства карбюраторного типа регулятор напряжения стоит на левой арке подкапотного пространства. Такие устройства еще называются внешними, так как они устанавливались вне конструкции генератора. Если быть точнее, то в генераторе устанавливался щеточный механизм, а управление осуществляется посредством печатной платы, которая устанавливалась вне изделия.

Большая часть автомобилей ВАЗ 2107 карбюраторного и инжекторного типа оснащаются генераторами со встроенными реле зарядки. Реле зарядки на таких автомобилях ВАЗ 2107 расположено непосредственно в противоположной от шкива стороне генератора.

Для поддержания приемлемого заряда аккумулятора требуется, чтобы генератор выдавал питание от 13,6 до 14,6 Вольт. Схема регулировки напряжения осуществляется за счет электросхемы, которая располагается на печатной плате(шоколадка) или в виде единого полупроводникового модуля(таблетки) со щетками. Релюшка, находящаяся внутри генератора, как правило не способна адекватно реагировать на температуру окружающей среды, из-за своего расположения близко к работающему двигателю. Встроенное реле иногда заменяют на трехуровневый регулятор напряжения, что обусловлено большей эффективностью изделия за счет ручной корректировки выдаваемого напряжения.

Как проверить реле зарядки на ВАЗ 2107

Если возникают подозрения на неисправную работу реле регулятора напряжения, то первоначально необходимо проверить напряжение на клеммах АКБ при заведенном авто. Питание должно быть не ниже 13 и не выше 14,6 Вольт. Причины такого повышенного или пониженного напряжения могут быть вызваны следующими факторами:

  • неисправность регулятора зарядки;
  • выход из строя самого генератора;
  • отсутствие контакта в электрических соединениях аккумулятора или генератора.

Для проверки исправности шоколадки, необходимо ее демонтировать с генератора. Сделать это нужно путем вывинчивания двух болтов.

Важно знать! Перед тем как приступать к извлечению устройства, не забудьте откинуть клемму «минус» от аккумулятора.

Чтобы проверить исправность изделия, необходимо подключить вольтметр или контрольную лампу, а также регулируемый источник питания на 12-22 Вольта. Можно использовать блок питания с переменным резистором. Контрольная проверка реле регулятора осуществляется путем подключения к массе или выводу «Ш» провода минус от регулируемого источника. К выводу «В» требуется подключить плюсовой провод источника питания. Вольтметр или лампа подключается к щеткам или выводу реле. Если же изделие исправное, то при подаче на него напряжения от 12 до 14 Вольт будет загораться лампочка или вольтметр покажет аналогичные значения. Если подать питание выше 16 Вольт, то лампочка должна погаснуть. В случае постоянного свечения лампочки можно судить о том, что изделие пробито. Отсутствие свечения лампочки свидетельствует об обрыве в реле. Регулятор в обоих случаях ремонту не подлежит, поэтому его требуется поменять.

Каким же способом проверить изделие на исправность, не снимая его с машины? Для этого необходимо подключить к клеммам аккумулятора вольтметр, после чего завести двигатель. Если показания вольтметра ниже 12,7В или выше 14,6В, то вероятность выхода из строя шоколадки равна 95%. Замените изделие на новое, после чего проверьте напряжение.

Важно обратить внимание на щетки изделия, которые должны выступать из щеточного узла на расстояние не меньше, чем 5 мм. Если щетки стерты, то щеточный узел нужно заменить.

Замена изделия

Замена регулятора напряжения на ВАЗ 2107 осуществляется очень просто. Для этого нужно вывинтить два болтика при помощи отвертки или ключа, что зависит от модели генератора, после чего отсоединить клемму, а затем извлечь саму деталь, которая имеет вид, представленный на фото ниже.

Заменить регулятор напряжения достаточно легко, при этом даже нет необходимости снимать генератор. Перед проведением работ обязательно нужно откинуть клемму «минус» от аккумулятора, чтобы избежать возникновения короткого замыкания.

Заменить изделие можно на аналогичное, но рекомендуется воспользоваться трехуровневым регулятором. Он позволяет обеспечить более надежную стабилизацию, и три уровня выходного напряжения регулируемых.

Щеточный механизм устанавливается на место штатного реле, а коробочка с платой и переключателем на три положения закрепляется в любом месте подкапотного пространства, но обязательно с наличием массы на стяжном болту. После замены следует установить переключатель в соответствующее положение, в зависимости от температурных условий.

Перезарядка аккумулятора на ВАЗ-2107

14 декабря 2011, 10:05 #1

у меня случилась проблема ИДЕТ ПЕРЕЗАРЯДКА АККУМУЛЯТОРА, подскажите пожалуйста, из-за чего это может быть?

На приборе стрелка аж заваливает за пределы нормы на полную поменял на генераторе щетки ничего не изменилось да и еще лампочка контроля не гаснет после того как завел машину помогите плиз кто может.

14 декабря 2011, 10:25 #2

14 декабря 2011, 10:33 #3

Серега_карел, 14 декабря 2011, 10:25, #2

спасибо. я там уже смотрел это мне не помогло.

14 декабря 2011, 10:36 #4

Не знаю, на диодный мост вроде не очень похоже. При выходе его из строя лампа горит вполнакала все время. По крайней мере у меня так было. В интегралке уверены?

14 декабря 2011, 10:44 #5

в интегралке да уверен а лампочка горит постоянно не гаснет а когда даю оборотов то световые приборы горят ярко на столько что аж дальний свет сгорел .

Лада Нива 2131М
Nissan Patrol

14 декабря 2011, 13:06 #6

Реле регулятор напряжения менять надо. Крякнуло оно и ток зарядки шпарит напрямую с генератора в сеть. А там около 15 вольт.

14 декабря 2011, 15:09 #7

OKABAN, 14 декабря 2011, 13:06, #6

Реле регулятор напряжения менять надо. Крякнуло оно и ток зарядки шпарит напрямую с генератора в сеть. А там около 15 вольт.

А где оно находится это реле регулятора.

14 декабря 2011, 15:47 #8

хх Игорь хх, 14 декабря 2011, 15:09, #7

А где оно находится это реле регулятора.

На генераторе. Ее еще называют «таблеткой», «шоколадкой». Может выглядеть так и, по-моему, так. Замена недолго, а если сам не в силах — то недорого (10 мин. или 100-200 руб)

14 декабря 2011, 15:47 #9

Читать еще:  Не работает печка на Рено Сценик 2 | Авто-помощь

15 декабря 2011, 01:15 #10

Серега_карел, 14 декабря 2011, 15:47, #9

да я ее и менял только чуть по другому выглядит не помогло все по прежнему ((

15 декабря 2011, 06:58 #11

хх Игорь хх, 15 декабря 2011, 01:15, #10

да я ее и менял только чуть по другому выглядит не помогло все по прежнему ((

Меняй еще раз. За регулировку напряжения отвечает именно оно. В магазине брак часто продают

ГАЗ Газель 2705

22 декабря 2011, 01:19 #12 + 3

В автомобиле аккумулятор и генератор находятся в параллельном соединении, при этом напряжение, выдаваемое генератором регулируется регулятором напряжения, на сколько я понял речь идет о классической семерке, дело в том, что регулятор напряжения не единственная причина повышения напряжения, может быть проблема в самом аккумуляторе, дело в том, что неисправная аккумуляторная батарея может обладать пониженным сопротивлением в следствии пробоя банок, тогда регулятор напряжения, особенно в виде интегралки, вмонтированной в суппорт щеток обмотки возбуждения, может не справляться с поставленной задачей и в следствии напряжение может подскакивать аж до 30 вольт, что приводит к сгоранию лампочек. Я советую проверить, для начала, контакты аккумулятора, а потом попробовать работу автомобиля с другим аккумулятором.

25 апреля 2016, 12:20 #13

вольтметр показывает 12 вольт на клеммах аккумулятора, но на массе ( что к кузову, что к двигателю) показывает 6 вольт,стартер не крутит, слышно только как втягивающее щелкает. Ваз 2107

Реле регулятор напряжения ваз 2107

Знание устройства электрооборудования даже на начальном уровне позволит обезопаситься от более сложных поломок. Тем более, что в классических моделях Жигулей электрооборудование выполнено на самом простом уровне. Зная устройство электросистемы можно запросто выявить причину поломки, даже самой сложной, а в случае, если аккумуляторная батарея разряжается слишком быстро или не берет зарядку, можно говорить о неисправности реле.

Содержание:

Для чего нужно

Реле регулятор 2107 необходим для обеспечения стабильного зарядного тока для аккумулятора и выравнивания перепадов напряжения в бортовой сети. Перепады неизбежно возникали бы, поскольку генератор крутится с разной частотой и ток на его выводах может сильно отличаться от номинальных 12 вольт. Если напряжение падает ниже, аккумулятор не может заряжаться, а многие электроприборы попросту не работают. Так же и при слишком большом напряжении аккумулятор может закипать, а приборы выходить из строя.

Если зарядный ток на АКБ падает, в первую очередь проверяют регулятор, поскольку сам генератор из строя выходит крайне редко. Зарядный ток просто проверить на клеммах АКБ при помощи тестера или мультиметра. В нормальном режиме напряжение системы должно быть в пределах 13-14 вольт. В случае, если показатели ниже , чем 12 В, тогда регулятору может светить замена.

Виды реле-регуляторов

Все регуляторы, которые применялись на автомобилях ВАЗ в разное время, могут быть всего двух видов:

  1. Наружный регулятор.
  2. Трехуровневый внутренний регулятор.

Начиная с автомобилей 2105 и 2107, завод устанавливал только внутренние реле на генератор. Наружные же применялись на более старых моделях и они были вынесены из генератора, поскольку особой компактностью не отличались. На этих машинах реле устанавливалось под капотом на брызговике слева.

Если была необходимость заменить наружный регулятор, то это делалось легко и просто — он был в доступном месте, крепился прямо к кузову саморезами, снимался элементарно просто. Главное, что нужно было учесть при его замене — соответствие клемм контактам 67 и 15. Достаточно было просто проверить по схеме правильность подключения нового реле, заводить мотор и проводить замер снова.

Внутренний регулятор ВАЗ 2107

С заменой внутреннего реле могут возникнуть сложности, поскольку установлен он на тыльной стороне генератора, а доступ к нему несколько усложнен. Несмотря на это, замена проводится даже без снятия генератора, прямо на машине. Он прикручен двумя винтами к корпусу. Открутив эти винты крестовой отверткой и отсоединив клемму, можно вынуть его и заменить новым.

Часто владельцы ВАЗ старых моделей меняют генератор по причине выхода из строя. В этом случае нужно свериться со схемой подключения генератора старого автомобиля, чтобы удалить старый прибор или хотя бы отключить его из системы. Реле старого и нового образца имеют абсолютно одинаковые характеристики, поэтому полностью взаимозаменяемы. Но при этом новый регулятор отличается более стабильной работой, точностью и долговечностью по сравнению со старым. Кроме этого новый образец обеспечивает оптимальный заряд АКБ любой емкости, а это существенно влияет на срок службы батареи.

Диагностика

Для проверки установленного реле достаточно просто замерять напряжение на клеммах АКБ, и станет понятно, в каком оно состоянии. Чтобы проверить снятое , которое вызывает подозрения, способ проверки несколько другой, но в любом случае это поможет выявить:

  1. Отсутствие или плохой контакт в выводах щеткодержателя.
  2. Обрывы щеточных проводников.
  3. Неисправность самого реле.

К щеткам регулятора просто подключается мультиметр или контрольная лампа на 12 вольт, мощность которой не превышает 2 Вт. Достаточно подать 10-12 В, как лампа должна загореться или мультиметр должен показать соответствующее значение. После этого подается напряжение больше номинального — 16-20 вольт. В этом случае реле должно сработать, а лампа гореть не должна. Если лампа продолжает гореть при повышении напряжения, значит регулятор пробит и не исполняет свои функции. В этом случае он подлежит замене. Также при замене стоит обращать внимание на состояние щеток. Они должны выступать за пределы щеткодержателя не более, чем на 5 мм.

Таким образом можно протестировать свой регулятор и спасти аккумулятор от преждевременного износа. Следите за напряжением в сети, и удачных дорог!

Генератор к инжекторным двигателям (14В, 73А ЗИТ) на ВАЗ 2104-2107 Классика

  • Производитель: КЗАТЭ
  • 0 отзывов
  • Описание
  • Характеристики
  • Видео
  • Отзывы <0 ? ‘(‘ + product.reviewsCount +’)’ : »>>

Уважаемые покупатели, во избежание ошибок при отправке генератора, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.

Генераторы на автомобилях ВАЗ – предназначены для преобразования механической энергии вращения коленчатого вала двигателя автомобиля в электрическую энергию. Автомобильный генератор используется для зарядки аккумуляторной батареи автомобиля, а так же для питания системы зажигания, фар и габаритных огней, бортового компьютера, аудиосистемы, системы вентиляции и отопления и других штатных электропотребителей.

Генератор 2104-07 или 21045 КЗАТЭ 2107- 372.3701-03/05 на автомобили после 01.04.07г — генератор переменного тока 372.3701-03 со встроенным выпрямительным блоком и интегральным устройством, предназначен для работы в качестве источника электрической энергии параллельно с аккумуляторной батареей в системе электрооборудования автомобилей ВАЗ-2104-07, автомобили после 01.04.07 года (инжектор), 21045, 2108-21099, и модификации работающих при температуре окружающей среды от минус 40 C°до плюс 45 C° и влажности до 90%. Номинальное напряжение, В 14. Максимальный выпрямленный ток, A 73

а. — Регулятор напряжения и щеточный узел у генераторов выпуска с 1996 г..

1. — Крышка генератора со стороны контактных колец. 2. — Болт крепления выпрямительного блока. 3. — Контактные кольца. 4 – Шариковый подшипник вала ротора со стороны контактных колец. 5. — Конденсатор 2,2 мкФ ±20% для подавления радиопомех. 6. — Вал ротора. 7. — Провод общего вывода дополнительных диодов. 8. — Зажим «30» генератора для подключения потребителей. 9. — Штекер «61» генератора (общий вывод дополнительных диодов). 10. — Провод вывода «Б» регулятора напряжения. 11. — Щетка, соединенная с выводом «В» регулятора напряжения. 12. — Регулятор напряжения. 13. — Щетка, соединенная с выводом «Ш» регулятора напряжения. 14. — Шпилька для крепления генератора к натяжному устройству. 15. — Крышка генератора со стороны контактных колец. 16. — Крыльчатка вентилятора со шкивом привода генератора. 17. — Полюсный наконечник ротора. 18. — Шайбы крепления подшипника. 19. — Дистанционное кольцо. 20. — Шариковый подшипник вала ротора со стороны привода. 21. — Стальная втулка. 22. — Обмотка ротора (обмотка возбуждения). 23. — Сердечник статора. 24. — Обмотка статора. 25. — Выпрямительный блок. 26. — Стяжной болт генератора. 27. — Буферная втулка. 28. — Втулка. 29. — Поджимная втулка. 30. — Вывод «В» регулятора напряжения. 31. — Щеткодержатель.

Ротор и статор – составляющие электрической машины (в данном случае, генератора), где неподвижная часть называется статор, подвижная – ротор. Статор и ротор разделены воздушным зазором. Их активными частями являются обмотки и магнитопровод; все остальные части — конструктивные, обеспечивающие необходимую прочность, жёсткость, охлаждение, возможность вращения и т.п.

Щеточный узел – обеспечивает электрическое соединение цепи ротора с цепями, расположенными в неподвижной части машины; представляет собой два скользящих контакта.

Блок выпрямителей (диодный мост) – предназначены для преобразования («выпрямления») переменного тока в пульсирующий; представляют собой конструкцию из нескольких диодов.

Регулятор напряжения (реле-регулятор) – преобразователи электрической энергии, позволяющие получить на выходе заданное напряжение; представляют собой электронные блоки из нескольких компонентов

Статор и крышки генератора стянуты четырьмя винтами. Вал ротора вращается в подшипниках, установленных в крышках. Смазка, заложенная в подшипники на заводе, рассчитана на весь срок службы генератора. Задний подшипник напрессован на вал ротора и поджимается задней крышкой через пластмассовую втулку. Передний подшипник запрессован и завальцован в передней крышке и заменяется только вместе с ней. Его внутренняя обойма вместе с дистанционным кольцом и шайбой зажата гайкой между шкивом и ступенькой на валу ротора. В статоре генератора расположена трехфазная обмотка, выполненная по схеме «звезда» (выводы фазных обмоток имеют общую точку). Вторые концы фазных обмоток соединены с выпрямительным мостом. Пластины объединены в выпрямительный блок , закрепленный на задней крышке генератора. Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора.

Питание к обмотке возбуждения подводится через две угольные щетки. Щеткодержатель конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора. Регулятор напряжения — неразборный, при выходе из строя его заменяют. Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между выводами «положительных» и «отрицательных» вентилей (между «+» и «массой» генератора) подключен конденсатор емкостью 2,2 мкФ (±20%), расположенный на выпрямительном блоке. При включении зажигания напряжение к обмотке возбуждения генератора подводится через контрольную лампу в комбинации приборов (лампа при этом горит).

После пуска двигателя обмотка возбуждения питается от дополнительных диодов выпрямительного блока (контрольная лампа гаснет).

Если после пуска двигателя лампа горит, это указывает на неисправность генератора или его цепей.

Генератор предназначен для поставок на внутренний рынок и на экспорт в страны всех климатических зон.

Другие артикулы товара и его аналогов в каталогах: 21070 370101000 , 2107-372.3701-03/05.

ВАЗ 2104-2107, ВАЗ 2108, ВАЗ 2109-099.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить генератор на автомобиле классического семейства ВАЗ с инжекторным двигателем.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Регулятор напряжения генератора ВАЗ 2107 – проверка и замена

У вас не заряжается аккумулятор, а ночью при включенных фарах может и вовсе разряжаться? Знакомая история! Не исключено, что все дело в неисправном регуляторе напряжения генератора. Выяснить это можно, только проверив его.

Регулятор напряжения ВАЗ 2107 – назначение и первые признаки неисправности

Регулятор напряжения предназначен для автоматического поддержания силы тока такой величины, чтобы вырабатываемое генератором напряжение находилось в заданных определенных пределах, независимо от частоты вращения вала генератора (от оборотов мотора) и тока потребления электросети авто. В автомобилях ВАЗ 2107, как правило, на генераторе установлен электронный регулятор напряжения.

Крайне редко на некоторых моделях может попасться устройство старого образца – реле-регулятор. Они устанавливались на генераторы 37.3701, выпускавшиеся до 1996 г, и на Г-222. Сначала устройство проверяют на работающем автомобиле. Для этого необходим вольтметр с возможностью измерять напряжение постоянного тока. Прибор должен быть оснащен шкалой для значений до 15–30 В и иметь класс точности не ниже 1,0. После запуска двигателя ВАЗ 2107 ему дают поработать при включенных фарах 15 минут на средних оборотах.

Затем замеряют напряжение на выходе с генератора. Для этого положительным щупом прибора касаются клеммы «30» на генераторе, а отрицательным – массы (генератора или автомобиля – все равно, это одно и то же). Вольтметр должен показать напряжение в пределах 13,6–14,6 В. Если результат замера оказался выше или ниже указанного, и в работе автомобиля наблюдается систематический перезаряд или недозаряд аккумулятора, то, скорее всего, регулятор неисправен, и его надо менять.

Проверка снятого регулятора напряжения

Чтобы уточнить состояние регулятора, его необходимо снять. Устройство лучше тестировать в сборе со щетками и щеткодержателем. Это позволит сразу обнаружить:

  • плохой контакт в соединении выводов щеткодержателя и регулятора напряжения;
  • обрывы выводящих проводников щеток.

Электронные устройства выпускаются уже в сборе со щеткодержателем и щетками, неразъемными. Реле-регулятор надо будет подсоединить к снятым щеткам.

К щеткам устройства, снятого с генератора 37.3701, подсоединяют вольтметр или лампу на 12 В мощностью 1–3 Вт. Для регулятора от генератора Г-222 подключение делают к выводам «В» и «Ш». К выводам «Б», «В» (когда они есть) устройства подключают «плюс» источника питания, а к массе – «минус». Сначала подают напряжение 12–14 В, а после этого – 16–22 В. Признаком исправности устройства будет загорание лампы (отклонение стрелки вольтметра) в первом случае и погасание (обнуление вольтметра) – во втором.

Когда лампа светится в обоих случаях – это означает, что в устройстве пробой. Если в обоих случаях лампа не горит, то отсутствует контакт между выводами регулятора и щетками, или в устройстве имеется обрыв. Еще одной причиной неправильного регулирования напряжения может быть износ или заедание щеток. Они должны выступать из корпуса электронного устройства или щеточного узла реле-регуляторов не меньше, чем на 5 мм.

Замена регулятора напряжения ВАЗ 2107

Если регулятор неисправен, щетки выработались или заедают, то устройство необходимо менять. Ремонту оно не подлежит. Для реле-регулятора в случае неисправности щеток достаточно замены только одного щеточного узла. Обычно меняют на новый электронный, а можно поставить трехуровневый, типа 67.3702-02. Они обеспечивают лучшую, чем штатные регуляторы, стабилизацию напряжения, с учетом температуры окружающей среды и условий эксплуатации автомобиля.

Называют их трехуровневыми за заложенные в них 3 режима регулирования напряжения. Их выбор осуществляется вручную переключателем на регуляторе, который устанавливают отдельно от самого генератора в удобном защищенном месте. Устройство подсоединено к генератору проводами через щеточный узел, который поставляется в комплекте с регулятором.
