Замена тормозных колодок Акцент: описание, процесс, ремонт, выбор

Замена передних тормозных колодок Hyundai Accent

Снимаем одно колесо. Откручиваем болт, крепящий барабан к ступице если этот болт есть на вашей машине и снимаем.

Если замена передних колодок хёндай акцент не слезает, закручиваем в свободные отверстия параллельно друг другу два длинных болта М8, закручиваем. Далее по инструкции следует снять ступицу, однако если нужно заменить только колодки, пропускаем эту процедуру.

После этого отцепляем растяжные пружинки, пружинку регулятора и рычажок ручного тормоза.

После чего установить домкрат и снять переднее колесо. Чтобы поменять колодки, достаточно открутить нижний болт крепления суппорта и откинуть суппорт вверх и, подвинув в сторону, снять.

Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью.

Заодно оцените и эффективность тормозов.

Отвёрткой сдвигаем наружную и внутреннюю тормозную колодку по направляющим пластинам, и снимаем. Снимаем колодки. Старые и новые задние тормозные колодки.

Руководства по ремонту Hyundai Accent: замена тормозных колодок тормозных механизмов передних колес

Вставляем отвёртку в зазор между направляющей колодок и пластиной, и, отжав пластину и снимаем её с направляющей колодок. Диагностика состояния элементов конструкции Теперь можно осуществить проверку тормозных замена передних колодок хёндай акцент на предмет наличия загрязнений или износа.

У накладок должна быть толщина примерно 9 мм. Но вся система будет работать и с колодками, у которой накладки имеют толщину 2 мм.

Но это предельно допустимое значение, не рекомендуется использовать такие колодки. Если выполняете замену колодок на Хендай Акцент, то необходимо делать это на всей оси.

Если заменили на левой передней стороне, то поставьте новые и на правой. А при снятии колодок и повторной их установке рекомендуется пометить расположение, чтобы впоследствии не перепутать. Но обратите внимание на то, что у накладок не должно быть повреждений.

Процедура установки колодок При установке передних колодок на Хендай Акцент вам нужно выполнить такие манипуляции: Вставить зажимы для крепления колодок. Установить колодки на зажимах. Обратите внимание на то, что колодка, на которой установлен датчик износа, устанавливается непосредственно на поршне.

Руководства по ремонту Hyundai Accent: замена тормозных колодок тормозных механизмов передних колес

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой.

Передние колодки HANKOOK FRIXA для Huyndai Accent имеют маркировку FPH01.

Передние колодки HANKOOK FRIXA тюнинговой серии S1 для Huyndai Accent имеют маркировку S1H01.

Проверяйте состояние тормозных колодок при каждом техническом обслуживании. Тормозные колодки необходимо заменять при износе накладок (минимально допустимая толщина фрикционных накладок 1,5 мм), непрочном соединении накладок с основанием, замасливании рабочих поверхностей, наличии глубоких борозд или сколов.

ПРЕДУПРЕЖДЕНИЯ

Заменяйте тормозные колодки передних тормозных механизмов только комплектом из 4 шт. (по две на каждую сторону). Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к верхней метке, необходимо откачать часть жидкости: после замены изношенных колодок новыми уровень поднимется.

Вам потребуются: ключи «на 12» и «на 14», ключ для гаек колес, раздвижные пассатижи или универсальный съемник.

1. Снимите левое переднее колесо.

2. Выверните болт крепления кронштейна тормозного шланга к телескопической стойке передней подвески.

3. Выверните болт крепления направляющего пальца суппорта…

4. …и поднимите суппорт вверх.

5. Снимите тормозные колодки с их направляющих…

Так выглядят тормозные колодки переднего тормозного механизма: 1 – внутренняя тормозная колодка; 2 – наружная тормозная колодка; 3 – индикатор износа.

6. …и снимите две удерживающие пластины.

7. Снимите с тормозных колодок металлические прокладки.

8. Утопите поршень рабочего цилиндра с помощью раздвижных пассатижей.

9. …или универсального съемника.

ПОЛЕЗНЫЕ СОВЕТЫ

При каждой замене тормозных колодок в обязательном порядке проверяйте состояние защитных резиновых чехлов направляющих пальца и штифта, а также перемещение суппорта относительно направляющей тормозных колодок. Если перемещение затруднено, смажьте консистентной смазкой направляющие палец и штифт суппорта. Для этого…

…снимите защитный чехол направляющего пальца…

…и смажьте направляющий палец специальной высокотемпературной консистентной смазкой.

Снимите защитный чехол направляющего штифта…

…и, отсоединив суппорт от штифта, смажьте штифт той же смазкой. Установите защитные чехлы в порядке, обратном снятию. Если появились признаки старения резины, замените защитные чехлы направляющих пальца и штифта.

10. Установите удерживающие пластины, тормозные колодки в направляющие и остальные детали в порядке, обратном снятию, с учетом следующего:

– тормозную колодку, оснащенную индикатором износа, следует устанавливать со стороны поршня тормозного механизма;

– для исключения самопроизвольного выворачивания болта крепления направляющего пальца суппорта смажьте его резьбу перед установкой анаэробным фиксатором резьбы.

11. Аналогично замените тормозные колодки тормозного механизма правого колеса.

12. Проверьте и при необходимости восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра.

ПОЛЕЗНЫЙ СОВЕТ

Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов несмотря на то, что колодки установлены фирменные.

Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью.

Заодно оцените и эффективность тормозов. Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработавшихся колодок верхний слой их накладок подгорает и тормоза еще долго не будут
максимально эффективны.

Замена колодок на Хендай Акцент своими руками

В этом небольшом материале вы узнаете, как самостоятельно провести замену тормозных колодок на Хендай Акцент (передних и задних). Все работы можно выполнить самостоятельно, ничего сложного в них нет. Для ремонта вам потребуется наличие комплекта инструментов, домкрата, а также начальных навыков. Но чтобы выполнить ремонт, вам нужно знать хотя бы в общем конструкцию всей системы.

• Демонтаж передних тормозных механизмов
• Диагностика состояния элементов конструкции
• Процедура установки колодок
• Задние тормозные механизмы: снятие
• Проведение диагностики задних тормозных механизмов
• Установка задних колодок

Демонтаж передних тормозных механизмов

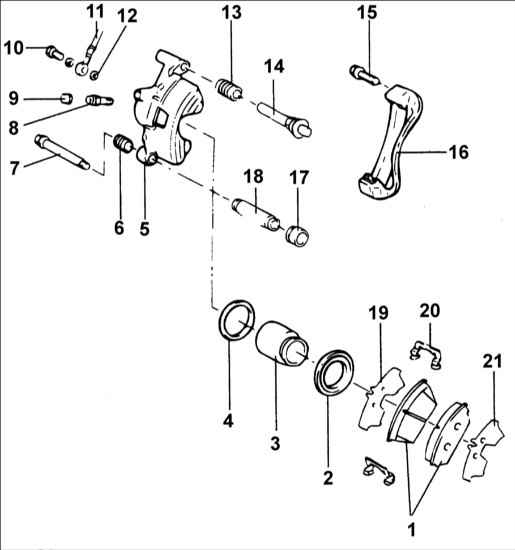

Конструкция суппорта переднего колеса приведена на рисунке. Также указаны рекомендуемые моменты затяжки всех резьбовых соединений. Порядок проведения работ при снятии тормозных механизмов на Хендай Акцент:

1. Выворачиваете снизу болт и приподнимаете вверх весь суппорт. Закрепляете его проволокой, чтобы не повредить шлангу.
2. Извлекаете колодки.

Прежде чем выполнить эти манипуляции, необходимо ослабить затяжку колесных болтов, поднять автомобиль при помощи домкрата. После этого можно полностью снимать колесо. Обязательно под задними колесами нужно устанавливать упоры, чтобы машина не смогла укатиться. И никогда не нажимайте на педаль тормоза при снятом суппорте – это приведет к тому, что поршни выдавятся и придется менять весь механизм.

Диагностика состояния элементов конструкции

Теперь можно осуществить проверку тормозных колодок на предмет наличия загрязнений или износа. У накладок должна быть толщина примерно 9 мм. Но вся система будет работать и с колодками, у которой накладки имеют толщину 2 мм. Но это предельно допустимое значение, не рекомендуется использовать такие колодки.

Если выполняете замену колодок на Хендай Акцент, то необходимо делать это на всей оси. Если заменили на левой передней стороне, то поставьте новые и на правой. А при снятии колодок и повторной их установке рекомендуется пометить расположение, чтобы впоследствии не перепутать. Но обратите внимание на то, что у накладок не должно быть повреждений.

Процедура установки колодок

При установке передних колодок на Хендай Акцент вам нужно выполнить такие манипуляции:

1. Вставить зажимы для крепления колодок.
2. Установить колодки на зажимах. Обратите внимание на то, что колодка, на которой установлен датчик износа, устанавливается непосредственно на поршне.
3. Теперь необходимо вдавить в суппорт поршень, чтобы новые колодки смогли влезть. Делать это можно как специнструментом (обозначение 09581–11000), так и подручными средствами – монтировкой, монтажной лопаткой, и т. д.
4. Произведите установку новых колодок. Прокладки должны располагаться с внешней металлической стороны. Запрещено наносить любую смазку на рабочие поверхности диска или колодок.
5. Закрутите болт. Рекомендуется затягивать его с моментом 22..32 Н*м.

Задние тормозные механизмы: снятие

Конструкция приведена на рисунке. Процедура демонтажа выглядит следующим образом:

1. Снимаете заднее колесо и барабан.
2. Демонтируете зажим, который поддерживает колодку, затем рычаг и пружину автоматической регулировки.
3. Демонтировать регулятор колодок можно только в том случае, если прижать их.
4. Произведите демонтаж колодок и возвратных пружин.

Проведение диагностики задних тормозных механизмов

Теперь можно выполнить диагностику состояния механизмов:

1. Сначала нужно измерить при помощи штангенциркуля диаметр барабана. Само собой, нужно измерять внутренний диаметр, а не внешний. Максимальное значение должно быть 200 мм.
2. При помощи индикатора часового типа необходимо измерить значение биения барабана. Оно должно быть максимум 0,015 мм.
3. Произведите замер толщины накладок – минимальное значение должно быть 1 мм. Если меньше, то нужно менять колодки.
4. Внимательно осмотрите накладки – на них не должно быть загрязнений, следов чрезмерного износа и повреждений.

Если все в норме, то нет необходимости в замене задних тормозных колодок на Хендай Акцент. Если же вы нашли элементы с повреждениями, то нужно заменить их.

Установка задних колодок

Прежде чем осуществлять сборку, нужно смазать следующие точки:

1. Место контакта щита и колодок.
2. Место контакта колодки и опорной плиты.

Рекомендуется использовать смазки типа NLGI №2 или SAE-J310. Дальнейшие действия по установке колодок:

1. Сначала ставите стойку для поддержки задней колодки.
2. Монтируете на колодках возвратные пружины.
3. После того, как установите колодки и соберете весь механизм, необходимо несколько раз выжать рычаг стояночного тормоза. Это позволит отрегулировать тормоза сразу на обоих задних колесах.

На этом ремонт окончен, можно смело эксплуатировать автомобиль. В следующем материале мы расскажем о том, что из себя представляет стояночный тормоз (ручник) на автомобиле Хендай Акцент.

Замена передних тормозных колодок на акценте

Замена тормозных колодок Хендай Акцент требуется в случае критического износа, замасливании или растрескивании. Так же колодки меняют в обязательном порядке при замене тормозных дисков. Замену колодок на Hyundai Accent необходимо менять комплектом на обоих колесах, иначе при торможении возможен увод автомобиля в сторону, из-за неравномерного износа. Если деформирован тормозной диск, то при нажатии на тормоз вы будете ощущать биение на руле. На передних колодках стоят специальные акустические датчики износа, это обычные металлические пластины. При истирании колодки до критического уровня пластина начинает задевать за диск издавая неприятный звук при нажатии на тормоз.

Стандартная толщина нового тормозного диска Хендай Акцент должна составлять 19,0 мм, минимально допустимая — 17,0 мм. Максимально допустимое торцевое биение тормозного диска равно 0,05 мм. Толщина накладки новой тормозной колодки составляет 9,0 мм, минимальная — 2,0 мм. При толщине накладки внутренней колодки менее 2,0 мм акустический индикатор износа начинает издавать скрип, предупреждающий водителя о необходимости срочной замены колодок.

Схема передней тормозной системы Хендай Акцент далее на фото.

Инструкция по замене передних тормозных колодок Хендай Акцент далее.

Если уровень тормозной жидкости в бачке находится на отметке «МАХ», медицинским шприцем или резиновой грушей откачиваем из бачка часть жидкости, чтобы при утапливании поршня в цилиндр жидкость не вытекла из-под крышки бачка.

1. Снимаем переднее колесо.

2. Вставив отвертку с широким лезвием между тормозным диском и внутренней колодкой, раздвигаем тормозные колодки и утапливаем поршень в цилиндр.

3. Головкой «на 12» отворачиваем направляющий палец суппорта и вынимаем палец.

4. Поворачиваем суппорт вокруг верхнего направляющего штифта и подвязываем суппорт проволокой или шнуром к пружине передней подвески.

5. Вынимаем из направляющей наружную и внутреннюю колодки.

6. Снимаем пружинные держатели колодок.

7. Очищаем от грязи и коррозии детали тормозного механизма, особенно посадочные места тормозных колодок в суппорте и в направляющей колодок.

Для очистки тормозных механизмов запрещено применять бензин и дизельное топливо. На направляющие пальцы желательно нанести специальную высокотемпературную смазки, особенно это актуально, если старой смазки уже нет и появились следы коррозии.

Устанавливаем колодки в обратной последовательности. Учтите, что на внутренних колодках установлены акустические индикаторы износа.

После замены колодок на обоих передних колесах несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками. Проверяем уровень жидкости в бачке и при необходимости доводим его до нормы.

Интервал замены тормозных колодок зависит от их качества, местности, а также от манеры и стиля езды. Передние колодки чаще приходят в негодность, в среднем на 40-60,000 км пробега. Задние ходят примерно вдвое дольше. Толщина новых тормозных колодок — 12-13 мм., критическим износом колодок считается, когда фрикционные накладки стираются до 2-3 мм. О том, что колодки пора менять, сообщит пронзительный скрип датчика износа.

Видеоматериал

Видео расскажет, как заменить тормозные колодки на автомобиле

Процесс замены

Для замены понадобиться: Балонный ключ

• Упоры под колеса «башмаки»
• Опорные стойки
• Домкрат винтовой
• Гаечный ключ накидной прямой 14 мм
• Гаечный ключ рожковый 17 мм
• Отвертка плоская средняя
• Отвертка крестовая средняя
• Плоскогубцы
• Щетка металлическая

Детали и расходники:

• Шприц
• Тормозная жидкости (типа DOT-4, при необходимости)
• Защитные чехлы направляющих пальцев (при необходимости)
• Тормозные колодки дисковых тормозных механизмов задних колес
• Тормозные колодки барабанных тормозных механизмов задних колес

Передние колодки меняются довольно просто и легко, поскольку при разработке Хендай Акцент этот нюанс учли производители и сделали максимально доступным для рядового человека. Рассмотрим пошаговый процесс замены передних тормозных колодок.

Процесс замены тормозных колодок Хендай Акцент

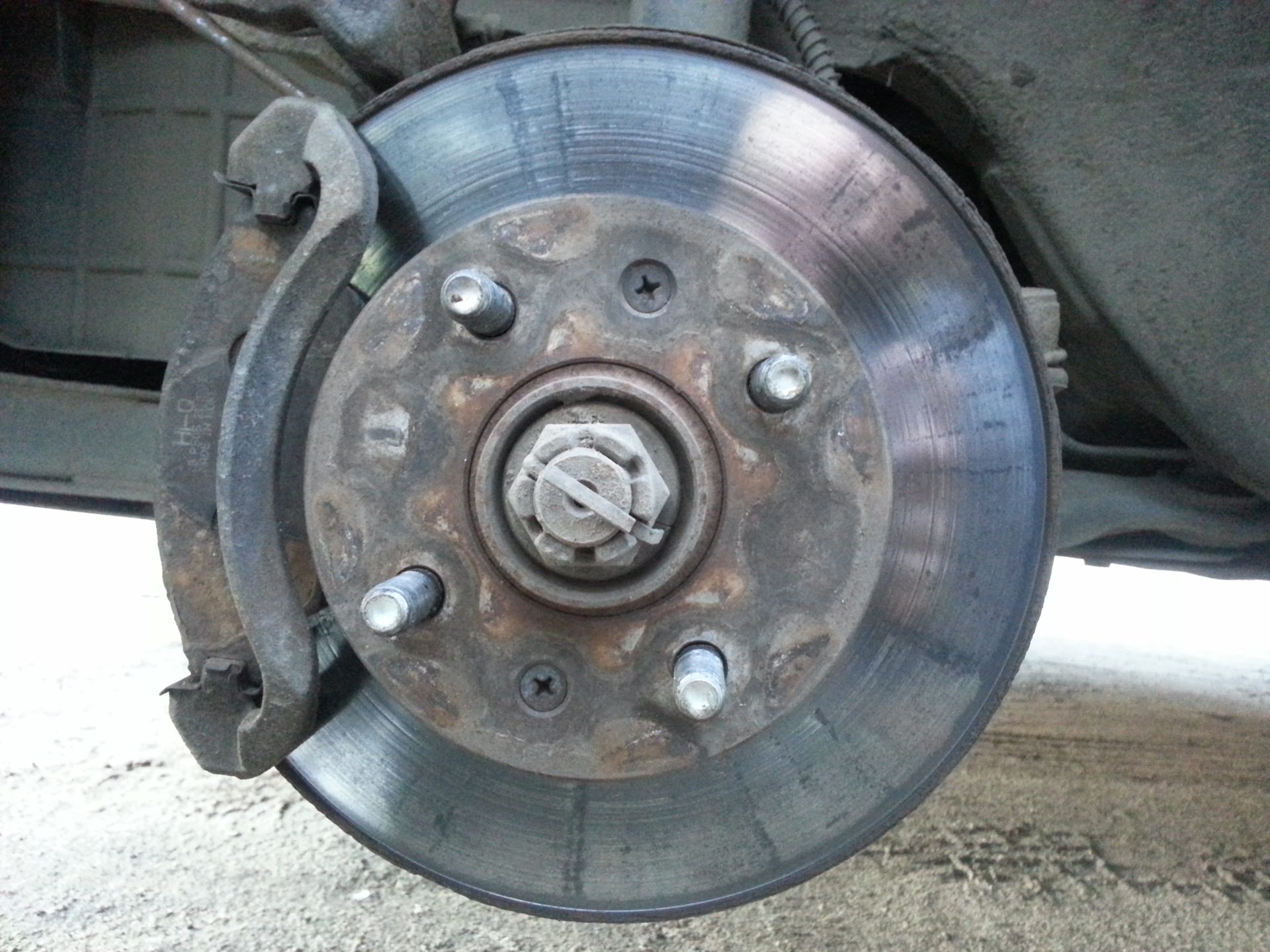

Конечно, все начинается с простого, снятия колеса. При этом, можно мысленно, про себя или если нет никого рядом, укрыть матом шиномонтаж, который затянул болты по самое не могу и конечно не смазав их.

Демонтируем зажимной механизм суппорта.

Накидным ключом на 14 мм, отверните нижний и верхний болт крепления суппорта к направляющему пальцу, удерживая направляющий палец ключом на 17 мм. Отведите суппорт в сторону стараясь не повредить тормозной шланг.

Теперь, когда все свободно и ослаблено, можно снять суппорта.

Отвёрткой сдвигаем наружную и внутреннюю тормозную колодку по направляющим пластинам, и снимаем их.

Старые и новые задние тормозные колодки.

Очищаем суппорт от грязи.

Вставляем отвёртку в зазор между направляющей колодок и пластиной, и, отжав пластину и снимаем её с направляющей колодок.

Устанавливаем новые тормозные колодки.

Перед установкой новых тормозных колодок необходимо максимально переместить поршень внутрь цилиндра.

Плотно фиксируем колодки.

Вставляем пассатижи в гнезда поршня и поворачиваем его, одновременно надавливая на поршень. Устанавливаем новые тормозные колодки и крепим суппорт.
